Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki SV12SA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki SV12SA

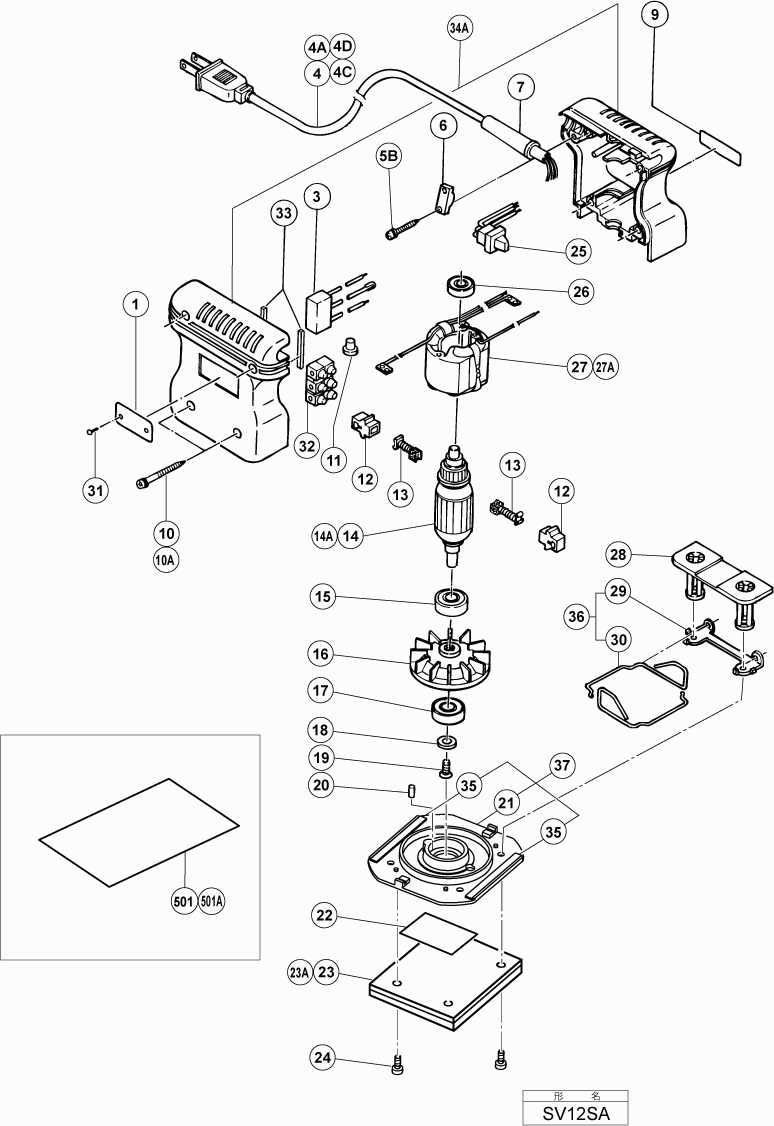

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki SV12SA

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Kondensator C6u-c13u u.a., C 8fshe
3 930039 1.95 2.32

Schnur
4 500240Z 13.18 15.68

Anschlusskabel (cord Armor D8.8) For Pan
4 500447Z 6.60 7.85

Keine Informationen verfügbar, nicht bestellbar
4A 500470Z

Kabel G13va (cord Armor D8.8) For Gbr (110v)
4C 500461Z 17.88 21.27

Nicht mehr lieferbar, kein Ersatz
4D 500435Z

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
5B 305812 1.04 1.23

Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse
6 937631 1.04 1.23

Kabelknickschutz D10.2 Till 11.1982 For Aus
7 930026 3.00 3.57

Kabelknickschutz D8.2
7 930487 2.25 2.68

Keine Informationen verfügbar, nicht bestellbar
9 950565

Nicht mehr lieferbar, kein Ersatz
10 981814

Keine Informationen verfügbar, nicht bestellbar
10A 985984

Verbinder 50091 (10st) Div.typen
11 959140 3.30 3.93

Kohlekasten Zsb
12 930483 1.65 1.96

Kohlenbürsten (paar)cj65v3
13 999041 4.50 5.36

Anker 220-230 Volt (neu 987172f)
14 987172E 73.01 86.88

Kugellager 629 Ddm
15 629DDM 5.85 6.96

Luefter
16 987165 10.20 12.14

Kugellager 6001 Dd
17 6001DD 6.45 7.68

Unterlegscheibe
18 987169 1.04 1.23

Senkkopfschraube M4x10 (10st), C8fshe, C8fse
19 949322 1.05 1.25

GUMMISTIFT (ALT 976441)
20 946362 1.05 1.25

Grundplatte
21 987166 7.95 9.46

Schild
22 953339 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
23 991290

Maschinenschraube M4x10 (10 Stück) (ALT 949216Z)
24 949216 1.05 1.25

Schalter
25 987173 14.10 16.78

Schalter (2p Löttyp)
25 987182 12.15 14.46

Schalter
25 987175 11.25 13.39

Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb
26 608VVM 5.70 6.78

Keine Informationen verfügbar, nicht bestellbar
27 987171M

Keine Informationen verfügbar, nicht bestellbar
27A 987171F

Gummipuffer
28 987164 5.85 6.96

Klemmhalter
29 987168 1.65 1.96

Keine Informationen verfügbar, nicht bestellbar
30 987167

Keine Informationen verfügbar, nicht bestellbar
31 932642

Keine Informationen verfügbar, nicht bestellbar
32 981666Z

Gummidichtung Bm25y
33 982390 1.04 1.23

Gehäuse A+b
34A 991291 35.06 41.72

Gummistreifen Sv12sa (2 Stück)
35 312010 1.05 1.25

Klemmset Schleifpapier (inklusive 29 und 30)
36 316043 12.15 14.46

Basisplatte + Gummistreifen
37 319507 13.35 15.89

Keine Informationen verfügbar, nicht bestellbar
601 987176

Keine Informationen verfügbar, nicht bestellbar
602 987177

Keine Informationen verfügbar, nicht bestellbar
603 987153

Keine Informationen verfügbar, nicht bestellbar
606 987156

Keine Informationen verfügbar, nicht bestellbar
609 987150

Keine Informationen verfügbar, nicht bestellbar
610 987151

Keine Informationen verfügbar, nicht bestellbar
611 987152

Keine Informationen verfügbar, nicht bestellbar
612 987159

Keine Informationen verfügbar, nicht bestellbar
613 987160

Keine Informationen verfügbar, nicht bestellbar
614 987161

Keine Informationen verfügbar, nicht bestellbar
615 987189

Keine Informationen verfügbar, nicht bestellbar
616 987183

Keine Informationen verfügbar, nicht bestellbar
617 987184

Keine Informationen verfügbar, nicht bestellbar
618 987185

Keine Informationen verfügbar, nicht bestellbar
619 987186

Keine Informationen verfügbar, nicht bestellbar
620 987187

Keine Informationen verfügbar, nicht bestellbar
621 987188
