Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki SV12SD'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

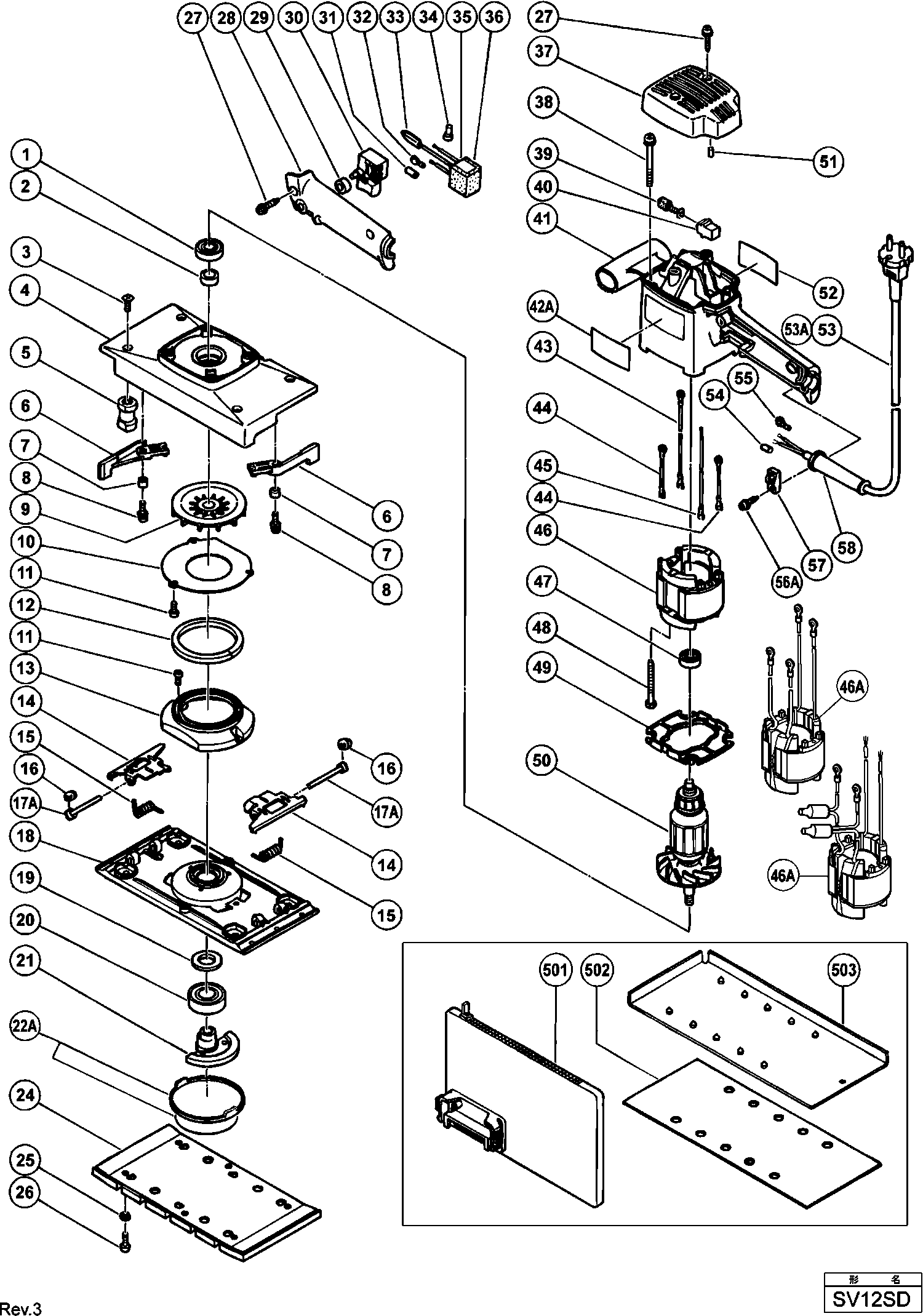

Zeichnungen der Hikoki SV12SD
Teileliste der Hikoki SV12SD
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *24 | 300090 | |||
| Schalter | ||||
| *30 | 957747 | 14.03 | 16.69 | |
| Halter | ||||
| *36 | 963243 | 1.05 | 1.25 | |
| Gummi | ||||
| *36 | 930153 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *43 | 300179 | |||
| Verbinderkabel | ||||
| *45 | 300175 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *46 | 340719C | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *46A | 340719P | |||
| Anker 220v-230v Sv12v/sd | ||||
| *50 | 360124E | 102.16 | 121.57 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *501 | 300177 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *502 | 300065 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *53 | 500439Z | |||
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| *53A | 500447Z | 6.60 | 7.85 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| *58 | 938051 | 1.04 | 1.23 | |
| Kugellager 6001 Dd | ||||
| 1 | 6001DD | 6.45 | 7.68 | |
| Gelenkwelle (a) | ||||
| 2 | 300158 | 3.00 | 3.57 | |
| Senkkopfschraube M5x14 Selbstsi. Nicht mehr liefe | ||||
| 3 | 992013 | 1.05 | 1.25 | |
| Rahmen | ||||
| 4 | 300172 | 28.60 | 34.03 | |
| Stoß Gummi | ||||
| 5 | 300317 | 4.50 | 5.36 | |
| Hebel Sv12v/sv12sd | ||||
| 6 | 300161 | 2.55 | 3.03 | |
| Distanzbuchse | ||||
| 7 | 953066 | 1.05 | 1.25 | |
| Kopfschraube M4x16 M.u.scheibe | ||||
| 8 | 993539 | 1.04 | 1.23 | |
| Luefter | ||||
| 9 | 300159 | 7.35 | 8.75 | |
| Luftführung Sv12v/sv12sd | ||||
| 10 | 300160 | 1.65 | 1.96 | |
| Maschinenschraube M4x10 (10 Stück) (ALT 949216Z) | ||||
| 11 | 949216 | 1.05 | 1.25 | |
| Filzring | ||||
| 12 | 300165 | 1.05 | 1.25 | |
| Staubführung | ||||
| 13 | 300164 | 2.55 | 3.03 | |
| Papierhalter Sv12v/sv12sd | ||||
| 14 | 300162 | 2.40 | 2.86 | |
| Feder | ||||
| 15 | 953320 | 1.05 | 1.25 | |
| Sicherungsring (e-typ) D3 Till 6.1998 | ||||
| 16 | 872971 | 1.05 | 1.25 | |
| Haltestab Sv12sd/v (alte Nr.300163) | ||||
| 17A | 316549 | 3.30 | 3.93 | |
| Grundplatte | ||||
| 18 | 300173 | 29.29 | 34.85 | |
| Ring | ||||
| 19 | 300166 | 1.05 | 1.25 | |
| Kugellager 6203 Dd | ||||
| 20 | 6203DD | 7.65 | 9.10 | |
| Gegengewicht Sv12v/sv12sd | ||||
| 21 | 300167 | 13.75 | 16.36 | |
| DECKEL 11-2 | ||||
| 22A | 300318 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 300090 | |||
| Federscheibe M5 (10st), C8fshe, C8fse | ||||
| 25 | 949454 | 1.04 | 1.23 | |
| Maschinenschraube M5X14 (10 Stücke) | ||||
| 26 | 949238 | 1.05 | 1.25 | |
| Schneidschraube D4x20 M.u-scheibe | ||||
| 27 | 982095 | 1.04 | 1.23 | |
| Handgriffdeckel Sv12v/sv12sd | ||||
| 28 | 300157 | 3.15 | 3.75 | |
| Hülse | ||||
| 29 | 940811 | 1.20 | 1.43 | |
| Schalter | ||||
| 30 | 957747 | 14.03 | 16.69 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 31 | 981373 | 1.05 | 1.25 | |
| Anschlussklemme | ||||
| 32 | 980063 | 1.04 | 1.23 | |
| Erdklemme Dw15y/sv12v u.a. Cl10sa | ||||
| 33 | 992635 | 1.05 | 1.25 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 34 | 959140 | 3.30 | 3.93 | |
| Kondensator Div.typen | ||||
| 35 | 994273 | 4.29 | 5.10 | |
| Halter | ||||
| 36 | 963243 | 1.05 | 1.25 | |
| Gummi | ||||
| 36 | 930153 | 1.04 | 1.23 | |
| Enddeckel Sv12sd | ||||
| 37 | 300156 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 300319 | |||
| MASCHINENSCHRAUBE (+-HD.) M5X60 (ALT 300319) | ||||
| 38A | 375370 | 1.04 | 1.23 | |
| Kohlenbürsten (paar)cj65v3 | ||||
| 39 | 999041 | 4.50 | 5.36 | |
| Kohlekasten Zsb | ||||
| 40 | 930483 | 1.65 | 1.96 | |
| Gehaeuse | ||||
| 40B | 300154 | 13.80 | 16.42 | |
| Gehaeuse | ||||
| 41 | 300154 | 13.80 | 16.42 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42A | 300184 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 300180 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 305775 | |||
| Verbinderkabel | ||||
| 45 | 300175 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 340719C | |||
| FELD 230-240 VOLT | ||||
| 46A | 340719H | 71.15 | 84.67 | |
| VELD 110 VOLT | ||||
| 46A | 340719J | 66.44 | 79.06 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 47 | 608VVM | 5.70 | 6.78 | |
| Schneidschraube D5x55 | ||||
| 48 | 953174 | 1.04 | 1.23 | |
| Luftführung Sv12sv/sv12sd | ||||
| 49 | 300155 | 2.40 | 2.86 | |
| ARMATURE ASS'Y 110-115 VOLT (OLD 360124J) | ||||
| 50 | 360124U | 104.00 | 123.76 | |
| Anker 220v-230v Sv12v/sd | ||||
| 50 | 360124E | 102.16 | 121.57 | |
| GUMMISTIFT (ALT 976441) | ||||
| 51 | 946362 | 1.05 | 1.25 | |
| Schnur | ||||
| 53 | 500240Z | 13.18 | 15.68 | |
| Kabel 2,5 M C7mfa (cord Armor D8.8) For Gbr (110v | ||||
| 53 | 500237Z | 11.40 | 13.57 | |
| Anschlusskabel (cord Armor D8.8) For Pan | ||||
| 53A | 500447Z | 6.60 | 7.85 | |
| Kanalhülse für Kabel (d) Div.typen, Cm9uby, G23ss | ||||
| 54 | 981373 | 1.05 | 1.25 | |
| Anschlussklemme | ||||
| 55 | 980063 | 1.04 | 1.23 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 56A | 305812 | 1.04 | 1.23 | |
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 57 | 937631 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 58 | 938051 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 300177 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 300047 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 301953 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 300045 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 300046 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 300048 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 300049 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 300050 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 300051 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 300052 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 300053 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 300054 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 300055 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 300056 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 300057 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 300058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 300059 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 300060 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 300061 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 300062 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 300063 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 300064 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 300065 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 300066 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 300067 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 300068 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 300069 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 300070 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 300071 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 300072 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 300073 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 300074 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 300075 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 300076 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 300077 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 300078 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 300079 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 300080 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 300081 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 300082 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637A | 339382 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 301953 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 302313 | |||
