Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC-230B'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TBC-230B

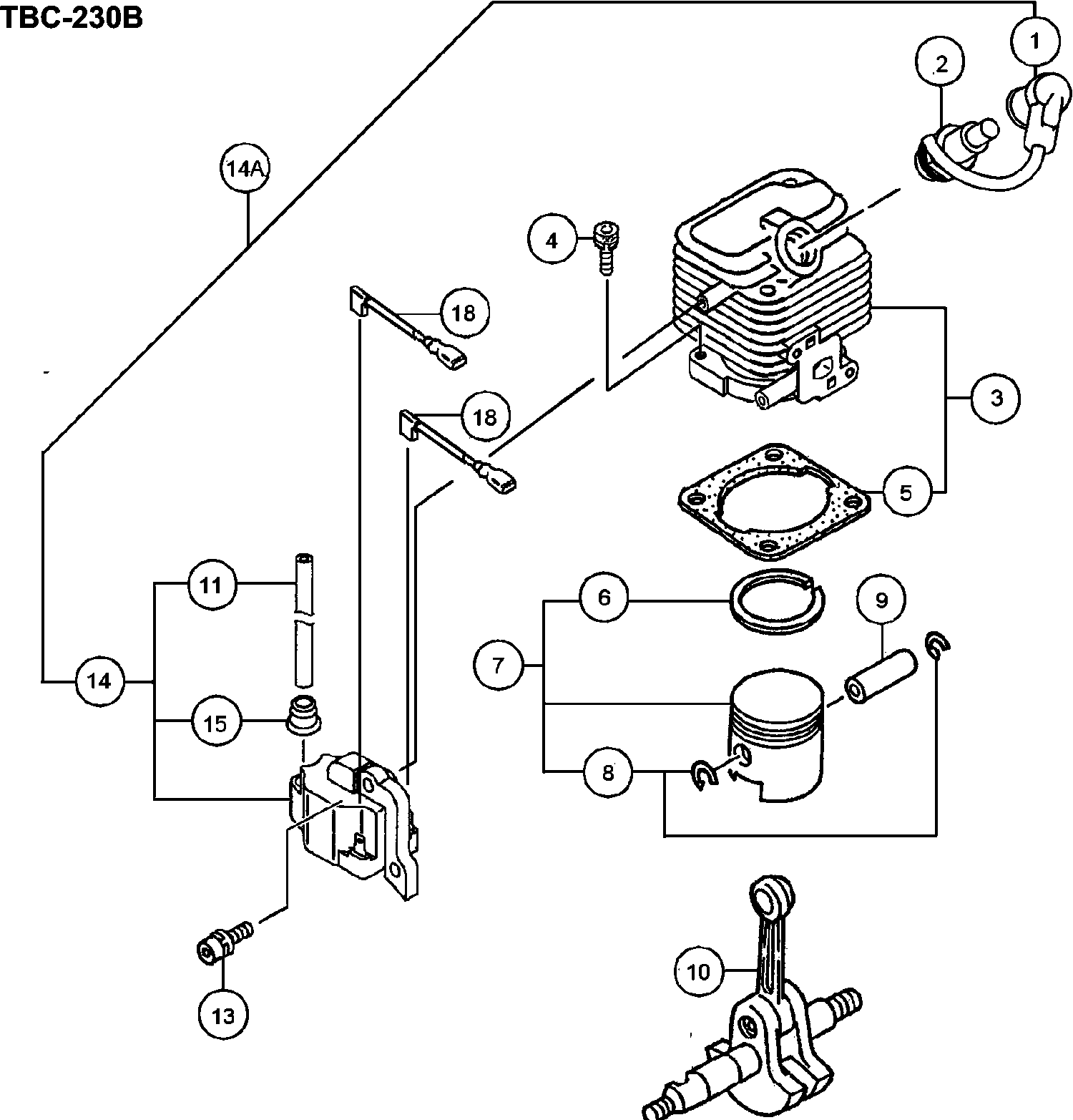

Teilezeichnung 1
Zum Vergrößern anklicken

Teilezeichnung 2
Zum Vergrößern anklicken

Teilezeichnung 3
Zum Vergrößern anklicken

Teilezeichnung 4
Zum Vergrößern anklicken

Teilezeichnung 5
Zum Vergrößern anklicken

Teilezeichnung 6
Zum Vergrößern anklicken

Teilezeichnung 7
Zum Vergrößern anklicken

Teilezeichnung 8
Zum Vergrößern anklicken

Teilezeichnung 9
Zum Vergrößern anklicken

Teilezeichnung 10
Zum Vergrößern anklicken

Teilezeichnung 11
Zum Vergrößern anklicken

Teilezeichnung 12
Zum Vergrößern anklicken

Teilezeichnung 13
Zum Vergrößern anklicken

Teilezeichnung 14
Zum Vergrößern anklicken

Teileliste der Hikoki TBC-230B

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75
Zündkerze Rcj8y
2 6699328 3.30 3.93
Zylinder-set
3 6685489 34.19 40.68
Sechskantbolzen Cg24ekb
4 6684586 2.15 2.56
Zylinderdichtung alte Art.nr. 017-00980-20
5 6685709 1.15 1.37
Kolbenring
6 6686118 4.45 5.30
Kolbenset alte Art.nr. 030-00070-90
7 6685869 15.58 18.53
Kolbenstift Cg24ekb
8 6684590 2.15 2.56
Kolbenstift
9 6696944 3.33 3.96
Kurbelwelle kpl.
10 6686217 42.20 50.22
Hochspannungskabel 140l Till G165840
11 6687888 2.31 2.75
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
13 6684682 2.15 2.56
Zündspule Ass'y (alt 6687665/6699774)
14 6699772 17.85 21.24
Keine Informationen verfügbar, nicht bestellbar
14A 6697638
Gummikappe Cg24ekb Till G165840
15 6684602 2.15 2.56
Kabelstopper kpl. Till F061750
18 6687826 2.31 2.75
Getriebewelle Cg24ekb
31 6684604 2.15 2.56
Getriebewelle Cg24ekb
31 6684605 2.15 2.56
Ausgleich f. Getriebewelle 0.10
31 6689177 1.15 1.37
Ausgleich f. Getriebewelle 0.15
31 6689178 1.15 1.37
Kurbelbehälter alte Art.nr. 072-07120-01 Till A02
32 6695806 38.26 45.53
Kurbelgehäuse kpl.
32A 6686585 36.15 43.02
Öldichtung Cg24ekb
33 6684607 4.29 5.10
Kugellager Cg24ekb
34 6684608 3.80 4.52
Dichtung f. Kurbelgehäuse alte Art.nr. 090-06410-
35 6686719 1.15 1.37
Sechskantbolzen Cg24ekb
36 6684586 2.15 2.56
Magnetzünder Rotor kpl alte Art.nr. 155-20550-81
37 6687376 15.88 18.89
Magneto-Rotor-Komp.
37A 6601171 22.99 27.36
Keine Informationen verfügbar, nicht bestellbar
37B 6696928
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
38 6684611 2.15 2.56
Sechskantmutter Cg24ekb
39 6684612 2.15 2.56
Ansaugkrümmerdichtung
51 6689890 1.15 1.37
Vergaser Isolator Set
52 6689914 5.94 7.07
Vergaserdichtung (ALT 402-0602K-21/6689836)
53 6684615 2.15 2.56
Sechskantbolzen 5x22/ws alte Art.nr. 994-64050-22
54 6695514 1.15 1.37
Schraube 5x60/s alte Art.nr. 994-14050-601
55 6695354 1.15 1.37
Ring
56 6684661 2.15 2.56
Röhrenschutz
57 6688174 2.31 2.75
Clipd6new
58 6685198 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
59 6684620
Tank weiss alte Art.nr.591-07120-21
60 6691592 9.58 11.39
Keine Informationen verfügbar, nicht bestellbar
61 6685049
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
62 6692244 1.15 1.37
Vergaser Set Wyl-177 For Irl
63 6690510 70.33 83.69
Vergaser Set Wyl182 Since B023801
63 6690512 66.40 79.02
Spannschlosskappe Since C026901
64 6691337 1.15 1.37
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
65 6695504 1.15 1.37
Bolzen (mit Flansch)
65A 6696574 1.05 1.25
Schraube 5x20ws alte Art.nr. 994-65050-205 Till G
66 6695516 1.15 1.37
Bolzen L17.8
66A 6698511 1.05 1.25
Keine Informationen verfügbar, nicht bestellbar
67 6684625
Benzinleitung Rb24e
68 6684880 2.15 2.56
Rückkehr Dichtung (alt 6684627)
69 6697846 1.04 1.23
Schraube 5x60/ws alte Art.nr. 994-16050-601 Till
71 6695431 1.15 1.37
O-Ring P-15
72 6698966 1.04 1.23
Schalldämpferschutz alte Art.-nr.738-06541-22 Til
91 6692798 5.94 7.07
Schalldämpferschutz schwarz alte Art.-nr.738-0716
91A 6692809 5.11 6.08
Schraube 4x15ps alte Art.nr. 994-15040-151
92 6695373 1.15 1.37
Blechschraube Cg24ekb
94 6684637 2.15 2.56
Sechskantbolzen
95 6685114 1.15 1.37
Unterlegscheibe Rb24e
96 6684918 2.15 2.56
Schalldämpfer Set alte Art.-nr.704-07001-90
98 6692487 11.88 14.13
Schalldämpferdichtung alte Art.-nr.737-07000-20
100 6692745 1.15 1.37
Hitzeschutz 133-06540-20
101 6687253 2.31 2.75
Abdeckung f. Zündkerze, schwarz Till C026900
102 6688350 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
103 6697619
Kupplungsschuh T-16 Till F113110
104 6688616 7.59 9.03
KUPPLUNGSARM COMP 54 NEU
104A 6697161 6.90 8.21
Kupplungsfeder Till F113110
105 6689430 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
105A 6697618
Kupplungsscheibe A
106 6689528 1.15 1.37
Stufen Bolzen Till F113110
107 6689627 1.15 1.37
Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
107A 6684646 2.15 2.56
Ring
108 6684648 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
109 6696932
Sechskantbolzen Cg24ekb alte Art.nr. 994-64050-18
110 6684647 2.15 2.56
Schneidschraube Till C026900
111 6685191 1.15 1.37
Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl
112 6684973 2.15 2.56
Kabelklemme kpl.
113 6688011 1.15 1.37
Gummidichtung Till C026900
114 6688040 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
115 6697619
Keine Informationen verfügbar, nicht bestellbar
116 6697656
Kupplungsfeder
117 6697657 1.04 1.23
Kupplungsscheibe A
118 6689528 1.15 1.37
Stufen Bolzen Till F113110
119 6689627 1.15 1.37
Ring
120 6684648 2.15 2.56
Kupplungssatz
121 6697655 6.76 8.05
Seilzugstartergehäuse Rb24e Includ.183-190 Till E
131 6684938 23.45 27.91
Seilzugstarter Gehäuse Rb24e Since En90001(till 1
132 6684944 17.24 20.51
Starter f. Seilhaspel Rb24e Since En90001(till 10
133 6684941 6.44 7.66
Rückholfeder Rb24e Till Eo99999
134 6684942 9.40 11.19
Schwenkhebel Rb24e Till Eo99999
135 6684940 2.15 2.56
Einstellschraube (alte 839-03045-20)
136 6684679 2.15 2.56
Seilzug Strebe Rb24e Till Eo99999
137 6684939 2.15 2.56
Seil Till Eo99999
138 6684943 4.29 5.10
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
139 6684680 2.15 2.56
Nicht mehr lieferbar, kein Ersatz
140 6685000
Starterscheibe Rb24e Till Eo99999
141 6684937 6.44 7.66
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
142 6684682 2.15 2.56
Filter kpl.
161 6690048 9.58 11.39
Filterabdeckung
162 6690391 4.45 5.30
Filter Element
163 6684654 2.15 2.56
Spezialschraube
164 6689737 1.15 1.37
Filtergehäuse Cg24ekb
165 6684656 8.58 10.20
Drosselventil Cg24ekb alte Art.nr. 528-07143-81
166 6684657 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
167 6684658
Hülse Cg24ekb alte Art.nr. 657-3252a-20
168 6684659 2.15 2.56
Luftfilter kpl. For Irl
171 6690006 10.40 12.38
Reiniger Kappe Ass'y
172A 6699771 12.54 14.92
Filter Element
173 6690347 4.45 5.30
Luftfiltergehäuse For Irl
174 6690086 6.44 7.66
Manschette
175 6690801 2.31 2.75
Pumpengehäuse Rb24e
191 6684879 62.16 73.97
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
192 6684687 16.34 19.44
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
193 6684688 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
194 6684689 6.44 7.66
Dosiermembrane alte Art.nr.474-25241-80
195 6690830 11.88 14.13
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
196 6684691 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
197 6684693 8.58 10.20
Pumpendichtung alte Art.nr.577-25100-20
198 6691457 7.10 8.45
Hauptdüse alte Art.nr.599-2000w-38 Since B023801
199 6691844 4.45 5.30
O-RING (ALT 550-25100-20)
200 6684695 4.29 5.10
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
201 6684696 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
202 6684697 6.44 7.66
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
203 6684698 4.29 5.10
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
204 6684699 2.15 2.56
Schutzsieb Cg24ekb
205 6684700 4.29 5.10
Kupplungsschaft kpl.
211 6688602 9.90 11.78
Anti Vibrationsgummi
213 6691839 3.30 3.93
Sechskantbolzen 5x16 alte Art.nr. 990-51050-163
214 6695046 1.15 1.37
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
215 6684709 2.15 2.56
Lüftergehäuse
216 6687029 15.13 18.00
Leitungshalter Tpe
217 6689651 5.94 7.07
Unterlegscheibe Rb24e
218 6684918 2.15 2.56
Ring
219 6689159 1.15 1.37
Metallfitting
220 6689664 3.30 3.93
Getriebewelle Röhre kpl.
231 6689372 72.30 86.04
Messergehäuse Cg24ekb
232 6684770 50.51 60.11
Hauptröhre
233 6689369 19.36 23.04
Flexible Abdichtung Cg24ekb
234 6684772 16.34 19.44
Flexible Welle
235 6684773 24.95 29.69
Messerschaft Cg24ekb
236 6684774 14.19 16.88
Keine Informationen verfügbar, nicht bestellbar
237 6684775
Keine Informationen verfügbar, nicht bestellbar
238 6684776
Schraube 5x12 alte Art.nr. 990-11050-121
239 6694885 1.15 1.37
Messergehäuse Cg24ekb
240 6684778 12.38 14.73
Ring
241 6684779 2.15 2.56
Spezialmutter Cg24ekb
242 6684780 4.29 5.10
Begrenzungsring Cg24ekb
243 6684781 2.15 2.56
Messerhalterung
244 6684782 4.29 5.10
Sciherung Since D085851
245A 6684783 20.73 24.66
Halterung f. Sicherheitschutz Till D085850
246 6690310 2.31 2.75
Halterung f. Abdeckung Cg24ekb Since D085851
246A 6684784 8.58 10.20
Ring
247 6695219 1.15 1.37
Plusbolzen 6x18 alte Art.nr. 990-23060-181
248 6695020 1.15 1.37
Halterung f. Sicherheitsabdeckung Cg24ekb Since D
249 6684785 4.29 5.10
Sechskantbolzen Cg24ekb
250 6684786 2.15 2.56
Messer Cg24ekd For Irl
251 6684750 4.29 5.10
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
251A 6684754 8.58 10.20
Messerführung alte Art.nr. 798-37714-20 Till D085
252 6693413 2.31 2.75
Schraube 4x8/s alte Art.nr. 994-14040-081
253 6695325 1.15 1.37
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
253A 6684753 2.15 2.56
Schraube 5x16ps
254 6684967 1.04 1.23
Leitungshalter
255 6689501 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
256 6697837
Distanzstück Cg24ekb
257 6684789 2.15 2.56
Hauptröhre Set For Irl
261 6689610 88.33 105.11
Messergehäuse For Irl
262 6685044 58.39 69.48
Hauptröhre For Irl
263 6689413 50.21 59.75
flexible Abdichtung For Irl
264 6685037 17.70 21.06
flexible Welle For Usa (slb)
265 6685038 17.70 21.06
Keine Informationen verfügbar, nicht bestellbar
266 6698339
Kugellager 608 Zz
267 6695547 3.30 3.93
Hülse 5
268 6685014 2.10 2.50
Bolzen M5x10 For Irl
269 6684994 1.15 1.37
Messergehäuse For Irl
270 6685042 24.20 28.80
Hex Bolzen M 5 x 30 For Irl
271 6684996 1.15 1.37
Ring
272 6684971 1.04 1.23
Ring
273 6685001 1.15 1.37
Messerhalter
274 6685073 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
275 6685016
Sicherheitsabdeckung For Irl
276 6685030 12.05 14.34
Ring
277 6684639 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
278 6684792
Plusbolzen 6x45 For Usa (slb)
279 6684995 1.15 1.37
Messer For Usa (slb)
280 6685015 2.31 2.75
Schneidschraube
281 6685074 1.15 1.37
Leitungshalter
282 6689501 2.31 2.75
Schaft Griff For Irl
283 6685032 14.68 17.46
Drosselklappen-seil alte Art.nr.885-00025-80 For
291 6693819 4.45 5.30
Bügelgriff Cg24ekb
292 6684791 12.38 14.73
Keine Informationen verfügbar, nicht bestellbar
293 6684792
Griffhalterung Cg24ekb
294 6684793 4.29 5.10
Ring
295 6684639 2.15 2.56
Plus Bolzen Cg24ekb For Aus
296 6684795 1.95 2.32
Kabelstopper B430m
297 6687915 2.31 2.75
Schutzrohr 10x170l alte Art.nr. 164-10017-01 For
298 6687562 1.05 1.25
Gashebel alte Art.nr. 870-3770b-90 For Europe (ti
299 6693755 15.88 18.89
Stoppschalter alte Art.nr.162-37101-20 For Europe
300 6687515 2.31 2.75
Blechschraube 3x8 alte Art.nr. 6695274
301 6695274 1.15 1.37
Stoppschaltersockel alte Art.nr. 259-37101-20 For
302 6688374 2.31 2.75
Stoppschalter Feder For Europe
303 6688385 2.31 2.75
Erdleitung B1150m
304 6687805 2.31 2.75
Erdanschluß A alte Art.nr. 176-37101-20
305 6687801 2.31 2.75
Nicht mehr lieferbar, kein Ersatz
306 6685000
Anschlagring E-5 alte Art.nr. 993-55060-001
307 6695311 1.15 1.37
Rückholfeder alte Art.nr.832-37101-20
308 6693601 1.15 1.37
Drosselhebel alte Art.nr.880-37286-20
309 6693804 3.30 3.93
Schraube 5x20 alte Art.nr. 994-31050-201
310 6695453 1.15 1.37
Schaft Verriegelungsknopf alte Art.nr. 853-37101-
311 6693653 1.15 1.37
Sperrtasten Feder alte Art.nr. 958-37101-20
312 6694834 1.15 1.37
Sperrtaste alte Art.nr. 956-37101-20
313 6694829 2.31 2.75
Frontgriff For Irl
321 6685041 20.11 23.93
Keine Informationen verfügbar, nicht bestellbar
322 6685075
Sechskantbolzen 5x30 S alte Art.nr. 994-16050-301
323 6695426 1.15 1.37
Gashebel alte Art.nr. 870-38474-90 For Irl
324 6693772 30.25 36.00
Drosselklappen-seil alte Art.nr.885-38451-81 For
325 6693983 3.30 3.93
Drosselklappenhebel
326 6685006 1.15 1.37
Gegenfeder
327 6684998 1.15 1.37
Stoppschalter
328 6685009 2.31 2.75
Schaltermarkierung
329 6685003 1.15 1.37
Stoppschalter kpl. alte Art.nr. 156-38451-80
330 6687462 9.40 11.19
Schraube M5x30
331 6685076 1.15 1.37
Sechskantmutter 5
332 6684965 1.04 1.23
Schneidschraube Since C026901 Till F024130
333 6685275 1.15 1.37
Schutzrohr 7x170
334 6685007 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
501 6684813
Combi Box Spanner 13x19 Plus Except For Usa,can
502 6684979 4.29 5.10
Ringschlüssel Kombi alte Art.nr.829-29005-2h
502 6693588 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
504 6684765
Keine Informationen verfügbar, nicht bestellbar
507 6695782
Ring
508 6684806 4.29 5.10
Schneidegehäuse Cg24ekb For Europe
509 6684807 18.75 22.31
Befestigungsmutter Cg24ekb For Europe
510 6684808 9.40 11.19
Rollenfeder Cg24ekb For Europe
511 6684809 6.44 7.66
Kabelschuh Cg24ekb Since Tl060521
512 6684810 2.15 2.56
Spule Cg24ekb For Europe
513 6684811 12.38 14.73
Nylonkabelkappe Cg24ekb For Europe
514 6684812 12.38 14.73
Nhnb4rm8x125( alte Art.nr. 783-38474-90 For Irl
521 6695726 28.14 33.48
Keine Informationen verfügbar, nicht bestellbar
522 6693274
Befestigungsmutter R/h For Irl
523 6689626 2.31 2.75
Kabelrolle For Irl
524 6693293 9.08 10.80
Feder For Irl
525 6693379 1.15 1.37
Aufnahmespule For Irl
526 6689852 2.31 2.75
Kabelschuh For Irl
527 6693329 1.15 1.37
Gehäuseabdeckung For Irl
528 6693339 4.45 5.30
Scheibe For Irl
529 6689906 1.15 1.37
Schraube 5 x 14/s alte Art.nr. 994-14050-141 For
530 6695336 1.15 1.37
Typenschild alte Art.nr.906-07133-20
601 6694219 1.05 1.25
Symbolmarkierung alte Art.nr. 929-07135-20
602 6694638 1.15 1.37

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
