Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC-290D'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

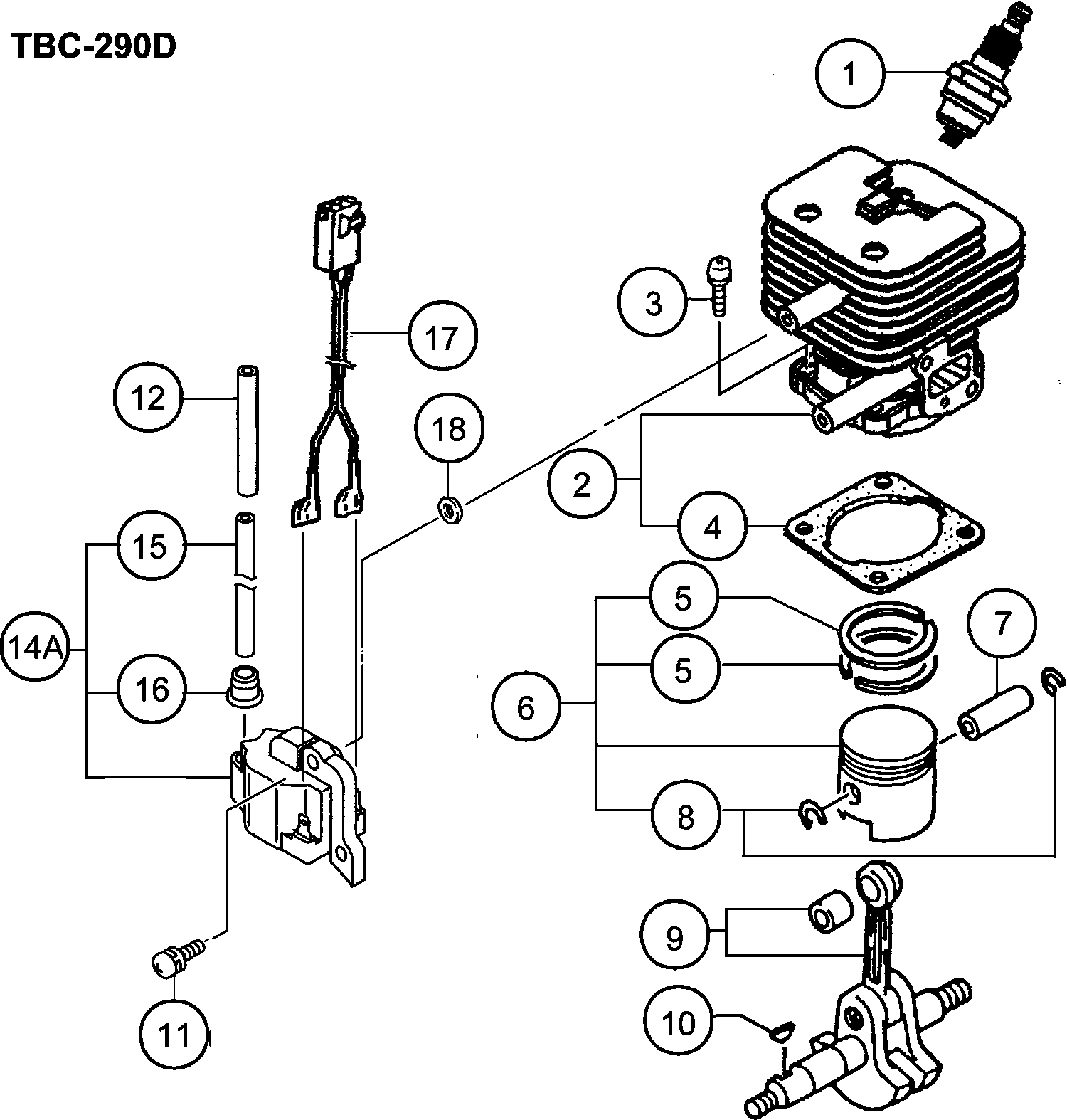

Zeichnungen der Hikoki TBC-290D

Teileliste der Hikoki TBC-290D

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerze (alt 6685775)
1 6699326 3.30 3.93
Zylinder Set alte Art.nr. 001-07020-90
2 6685484 56.26 66.95
Sechskantbolzen Rb24e
3 6684903 2.15 2.56
Zylinderdichtung alte Art.nr. 017-07020-20
4 6685746 1.15 1.37
Kolbenring 34.5 alte Art.nr. 041-07020-20
5 6686130 4.45 5.30
Kolben Set alte Art.nr. 030-07020-91
6 6685896 26.16 31.13
Kolbenbolzen alte Art.nr. 037-07020-20
7 6686016 2.31 2.75
Sicherungsring neue Art.nr. 039-00000-20
8 6685078 1.15 1.37
Kurbelwelle alte Art.nr. 046-07221-80
9 6696499 67.00 79.73
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
10 6684899 2.15 2.56
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
11 6695407 1.15 1.37
Isolierte Röhre 110l
12 6688319 1.15 1.37
Zündspule Ass'y (alt 6687665/6699774)
14A 6699772 17.85 21.24
Hochspannungskabel 140l Till G165840
15 6687888 2.31 2.75
Gummikappe Cg24ekb Till G165840
16 6684602 2.15 2.56
Bleidrahtbaugruppe
17 6697836 5.45 6.49
Unterlegscheibe Cg24ekb
18 6684600 2.15 2.56
Kurbelgehäuse kpl. alte Art.nr. 072-07020-90
31 6686580 38.26 45.53
Öldichtung Cg24ekb
32 6684607 4.29 5.10
Kugellager Cg24ekb
33 6684608 3.80 4.52
Dichtung f. Kurbelgehäuse alte Art.nr. 090-07020-
34 6686721 1.15 1.37
Getriebewelle Cg24ekb
35 6684604 2.15 2.56
Getriebewelle Cg24ekb
35 6684605 2.15 2.56
Ausgleich f. Getriebewelle 0.10
35 6689177 1.15 1.37
Ausgleich f. Getriebewelle 0.15
35 6689178 1.15 1.37
Magnetzünder Rotor kpl alte Art.nr. 155-20546-80
36 6687374 24.20 28.80
Sechskantmutter Cg24ekb
37 6684612 2.15 2.56
Ring
38 6695184 1.15 1.37
Sechskantbolzen Rb24e
39 6684903 2.15 2.56
Ring
40 6689645 1.15 1.37
Ansaugkrümmerdichtung
51 6689895 1.15 1.37
Isolator Set
52 6689972 6.28 7.47
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
53 6695515 1.15 1.37
Vergaserdichtung Cg24ekb
54 6684616 2.15 2.56
Vergaser Set Wyj392
55 6690500 82.43 98.09
Drosselplatte 1.0 alte Art.nr.528-07020-22 alte A
56 6691278 1.15 1.37
Filtergehäuse kpl.
57 6690120 4.45 5.30
Filter Schwamm neue Art.-nr.:6690365
58 6690365 1.15 1.37
Filterabdeckung
59 6690421 13.86 16.50
Abdeckung Fixing Bolt Comp.
60 6698730 3.15 3.75
Schraube 5x55 alte Art.nr. 990-11050-552
61 6694914 1.15 1.37
kleine Unterlegscheibe Rb24e
62 6684864 2.15 2.56
Drosselkontrollhebel alte Art.nr.523-0652n-20
63 6691239 1.15 1.37
Tank weiss alte Art.nr.591-07039-80
64 6691588 11.71 13.94
Hülse Cg24ekb
65 6684623 2.15 2.56
Nicht mehr lieferbar, kein Ersatz
66 6688156
Benzinleitung Rb24e
67 6684880 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
68 6684620
Clipd6new
69 6685198 1.15 1.37
Kraftstoffleitung kpl.
70 6688169 2.31 2.75
Sechskantbolzen 5x20ps alte Art.nr. 994-63050-205
71 6695506 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
72 6685049
Keine Informationen verfügbar, nicht bestellbar
73 6684625
Stand alte Art.nr.941-07035-20
74 6694793 3.30 3.93
Blechschraube 4x14 alte Art.nr. 993-49040-142
75 6695280 1.15 1.37
Ring
76 6685070 1.15 1.37
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
77 6684662 2.15 2.56
Kupplungsschuh T-16 Till F113110
91 6688616 7.59 9.03
Kupplungsfeder Till F113110
92 6689430 2.31 2.75
Ring
93 6684642 2.15 2.56
Kupplungsscheibe Cg24ekb
94 6684645 2.15 2.56
Stufen Bolzen Till F113110
95 6689627 1.15 1.37
Kupplungsset kpl.
96 6688484 14.53 17.28
Lüftergehäuse
97 6687019 11.05 13.15
Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
98 6695512 1.15 1.37
Anti Vibrationsgummi
99 6691838 3.30 3.93
Schneidschraube Since C026901 Till F024130
100 6685275 1.15 1.37
Leitungshalter alte Art. 360-07030-20
101 6689656 8.91 10.61
Anschlagring C außen Cg24eks alte Art.nr. 289-522
102 6684664 2.15 2.56
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
103 6684709 2.15 2.56
Sechskantbolzen 4x12ws alte Art.nr. 994-64040-125
104A 6695507 1.15 1.37
Kupplungsschaft kpl.
105 6688597 13.20 15.71
Anschlagring innen R-32 alte Art.nr. 993-53032-00
106 6695304 1.15 1.37
Lagergehäuse alte Art.nr. 088-07020-20
107 6686667 7.75 9.22
Kugellager #6201zz
108 6695553 6.28 7.47
Primäre Kabel-gummidichtung
109 6688057 1.15 1.37
Schalldämpferschutz alte Art.-nr.738-07021-20
110 6692803 7.75 9.22
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
111 6687468 2.31 2.75
Blechschraube Cg24ekb
112 6684637 2.15 2.56
Schalldämpferdichtung alte Art.-nr.737-0165a-20
113 6692732 1.15 1.37
Hitzeschild alte Art.nr. 133-07020-21
114 6687260 3.30 3.93
Schalldämpfer Set alte Art.-nr.704-07020-90
115 6692489 22.24 26.46
Sechskantbolzen Cg24ekb
116 6684638 2.15 2.56
Ring
117 6684639 2.15 2.56
Schalldämpfer Spezialdichtung alte Art.nr. 751-07
118 6692887 1.15 1.37
Auspuff Set alte Art.-nr.721-07020-90 For Europe
119 6692669 4.45 5.30
Schraube 4x8/s alte Art.nr. 994-14040-081
120 6695325 1.15 1.37
Ring
123 6684648 2.15 2.56
Seilzugstarter
151 6692969 22.24 26.46
Startergriff alte Art.nr.785-01620-20 Till 7.2014
152 6693227 3.30 3.93
Seilführung alte Art.nr. 780-06150-20
153 6693135 3.30 3.93
Seilzugstarter Gehäuse alte Art.nr. 772-06150-21
154 6693036 10.23 12.17
Rückholfeder
155 6693111 7.93 9.43
Seil 3.5x890
156 6693157 2.31 2.75
Seilhaspel Starter alte Art.nr. 774-0162v-20
157 6693057 4.45 5.30
Ring
158 6693419 1.15 1.37
Stellschraube alte Art.nr. 839-00025-20
159 6693632 1.15 1.37
Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184
160 6695502 1.15 1.37
Starter Riemenscheibe alte Art.nr. 798-0166r-90
161 6693394 7.59 9.03
Startersperre alte Art.nr. 6693299
162 6693299 2.31 2.75
Feder f. Startersperre alte Art.nr. 790-0162v-20
163 6693345 2.31 2.75
Pumpengehäuse Rb24e
191 6684879 62.16 73.97
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
192 6684687 16.34 19.44
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
193 6684688 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
194 6684689 6.44 7.66
Dosiermembrane alte Art.nr474-25001-80. Till B027
195 6690827 11.71 13.94
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
196 6684691 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
197 6684693 8.58 10.20
Pumpendichtung alte Art.nr.577-25100-20
198 6691457 7.10 8.45
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
201 6684696 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
202 6684697 6.44 7.66
Drosselschrauben Set Rb24e
203 6684870 2.15 2.56
Kabel Justierer Rb24e
204 6684873 6.44 7.66
Verschlussmutter Rb24e
205 6684872 2.15 2.56
Kabel Justierer Rb24e
206 6684871 4.29 5.10
Filterdichtung Rb24e
207 6684875 4.29 5.10
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
208 6684699 2.15 2.56
Sicherungsscheibe Rb24e
209 6684874 2.15 2.56
Schutzsieb Cg24ekb
210 6684700 4.29 5.10
O-RING (ALT 550-25100-20)
216 6684695 4.29 5.10
Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
217 6691848 4.45 5.30
Antriebswelle
231 6689478 14.98 17.82
Keine Informationen verfügbar, nicht bestellbar
232 6689407
Buchsenmontage
233 6697866 1.98 2.35
Hebemetal, 90 Grad Drehlager (alt 335-37307-20)
234 6689274 2.31 2.75
Hubmetallmanschette 26 Till J034790
235 6689258 2.31 2.75
Sechskantbolzen 5x30.p alte Art.nr. 994-62050-304
236 6695501 1.15 1.37
Spezialmutter
237 6689100 1.15 1.37
Handgriff Cg24eks alte Art.nr. 165,37590-20
238 6684708 6.44 7.66
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
239 6684709 2.15 2.56
Griffhalterung Cg24eks
240 6684710 13.20 15.71
Griffhalterung Cg24eks
241 6684711 18.00 21.42
Gummipuffer alte Art.nr.510-37352-20
242 6691187 2.31 2.75
Handgriff C Cg24eks
243 6684713 12.38 14.73
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
244 6684714 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
245 6689291
Klammer Cg24eks
246 6684715 2.15 2.56
linker Ballengriff alte Art.nr. 502-37867-20
247 6696093 13.76 16.38
Griff rechts alte Art.nr.501-37867-320 For Europe
248 6691080 13.53 16.09
Gashebel alte Art.nr. 870-38401-91
249 6693766 42.20 50.22
Sicherheitshebel Cg24ekb
250 6684721 6.44 7.66
Rückholfeder Cg24ekb
251 6684722 2.15 2.56
Drosselklappendraht Cg24eks
252 6684723 10.23 12.17
Blind Stopfen Cg24ekb
253 6684724 2.15 2.56
Schraube Cg24ekb
254 6684725 2.15 2.56
Schraube Cg24eks
255 6684726 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
256 6684727
Stoppschalter alte Art.nr. 156-38401-80 Till C294
257 6687460 13.86 16.50
Stoppschalter alte Art.nr. 156-38401-81 Since C29
257A 6687461 13.86 16.50
Drosselklappen Draht alte Art.nr. 887-38401-80
258 6694023 12.54 14.92
Schutzrohr alte Art.nr. 164-07086-50
259 6687546 2.31 2.75
Drosselklappen-seil alte Art.nr.885-38401-80 Till
260 6693979 28.14 33.48
Drosselklappen-seil alte Art.nr.885-38401-80 Sinc
260A 6693980 28.14 33.48
Keine Informationen verfügbar, nicht bestellbar
261 6689275
Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00
281 6696497 60.35 71.82
Keine Informationen verfügbar, nicht bestellbar
281B 6601215
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
282 6684709 2.15 2.56
Sechskantbolzen Cg24ekd
282A 6684829 2.15 2.56
Federscheibe Cg24ekd
283 6684834 2.15 2.56
STOPFENRING C-26, innen (ALT 993-51026-002)
284 6695294 1.15 1.37
Anschlagring E-5 alte Art.nr. 993-57010-002
285 6695315 1.15 1.37
Begrenzungsring Cg24ekd
285A 6684821 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
286 6695526
Keine Informationen verfügbar, nicht bestellbar
287 6695524
Getriebegehäuse 26 Dia For Aus
288 6688770 15.88 18.89
Getriebeplatte (1)
288A 6697738 12.88 15.32
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
289 6684667 2.15 2.56
Sechskantbolzen Cg24ekb
289A 6684786 2.15 2.56
Ölschraube
290 6689109 1.15 1.37
Bolzen Cg24ekd, Cg18dal, Cg18dl
290A 6684737 2.15 2.56
Kugellager Cg24ekd
291 6684734 8.58 10.20
Getriebewelle alte Art.nr.304-3338r-20 For Aus
292 6688924 18.15 21.60
GETRIEBEWELLE
292A 6697739 14.53 17.28
Kugellager 6201d
293 6695554 5.94 7.07
Kugellager #6201dd
293A 6695555 7.10 8.45
Anschlagring innen C-32 alte Art.nr. 993-51032-00
294 6695295 1.15 1.37
Messerhalterung alte Art.nr. 310-38150-20
295 6689032 11.71 13.94
Schneidhalter Ass'y seit J032081 für Europa
295B 6601216 25.56 30.42
Kappe f. Messerhalterung alte Art.nr. 311-38150-2
296 6689055 5.11 6.08
Messerklemmungskappe seit J032081 für Europa
296A 6699009 3.80 4.52
Mutter Abdeckung
297 6697792 2.80 3.33
Feststellmutter Lm10x1.25 Till 9.2015
298 6689073 4.63 5.50
Keine Informationen verfügbar, nicht bestellbar
298A 6698658
Ring
299 6689159 1.15 1.37
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
300 6684714 2.15 2.56
Bremsen Till D085850 For Europe
301 6690294 1.15 1.37
Halterung f. Abdeckung 26 Since D085851 For Europ
301A 6690315 4.45 5.30
Abdeckungshalter D26
301B 6697867 4.29 5.10
Blattschutz 26 Ce Till D168500 For Europe
302 6690242 16.64 19.80
Blattschutz 26ce Since D168501 For Europe
302A 6690276 17.55 20.88
Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
303 6684748 4.29 5.10
Nicht mehr lieferbar, kein Ersatz
304 6690372
Blattschutz Since D068891 Except For Usa
304A 6690376 9.40 11.19
Messer Till D068890 Except For Usa
305 6693386 4.45 5.30
Messer Cg24ekd For Irl
305A 6684750 4.29 5.10
Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
306 6695334 1.15 1.37
Schneidschraube Cg24ekd
306A 6684751 2.15 2.56
Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0
307 6688875 22.24 26.46
Zahnrad-Pinien-Set
307A 6697741 20.11 23.93
Sechskantmutter 5
308 6684965 1.04 1.23
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
309 6684753 2.15 2.56
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
310 6684754 8.58 10.20
Keine Informationen verfügbar, nicht bestellbar
501 6684813
Keine Informationen verfügbar, nicht bestellbar
502 6684764
Messer Abdeckung For (s)
503B 6684768 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
504A 875769
Keine Informationen verfügbar, nicht bestellbar
505 6693520
Keine Informationen verfügbar, nicht bestellbar
506 6695791
Keine Informationen verfügbar, nicht bestellbar
507 6695796
Schutzabdeckung B alte Art.nr. 308-38150-20 Till
508 6688995 3.30 3.93
Typenschild
601 6694203 1.05 1.25
Symbolmarkierung alte Art.nr 929-07025-20
602 6694631 1.05 1.25
Keine Informationen verfügbar, nicht bestellbar
603 6697851

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
