Hikoki Tbc-340Ds Zeichnungen und Teile

Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC-340DS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

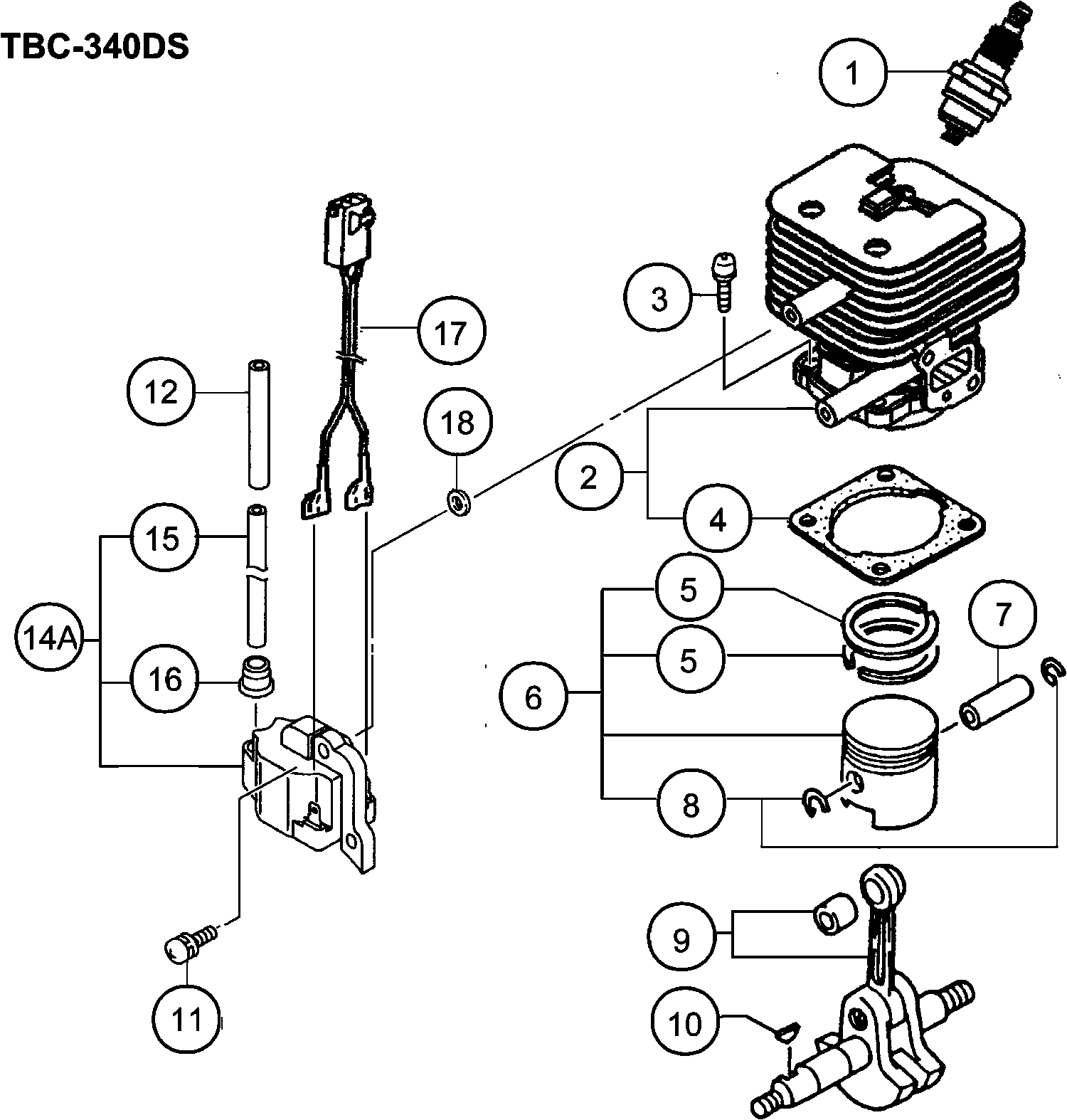

Zeichnungen der Hikoki TBC-340DS

Teileliste der Hikoki TBC-340DS

Pos.	Beschreibung	Preis ohne MwSt	Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerze (alt 6685775)
1	6699326	3.30	3.93

Keine Informationen verfügbar, nicht bestellbar
2	6685487

Sechskantbolzen Rb24e
3	6684903	2.15	2.56

Zylinderdichtung alte Art.nr. 017-07020-20
4	6685746	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
5	6685331

Kolben Set alte Art.nr. 030-07030-91
6	6685898	24.20	28.80

Kolbenbolzen alte Art.nr. 037-01400-20
7	6686008	2.31	2.75

Sicherungsring neue Art.nr. 039-00000-20
8	6685078	1.15	1.37

Kurbelwelle alte Art.nr. 046-07221-80
9	6696499	67.00	79.73

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
10	6684899	2.15	2.56

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
11	6695407	1.15	1.37

Isolierte Röhre 110l
12	6688319	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
14A	6699772

Hochspannungskabel 140l Till G165840
15	6687888	2.31	2.75

Gummikappe Cg24ekb Till G165840
16	6684602	2.15	2.56

Bleidrahtbaugruppe
17	6697836	5.45	6.49

Unterlegscheibe Cg24ekb
18	6684600	2.15	2.56

Kurbelgehäuse kpl. alte Art.nr. 072-07020-90
31	6686580	38.26	45.53

Öldichtung Cg24ekb
32	6684607	4.29	5.10

Kugellager Cg24ekb
33	6684608	3.80	4.52

Dichtung f. Kurbelgehäuse alte Art.nr. 090-07020-
34	6686721	1.15	1.37

Getriebewelle Cg24ekb
35	6684604	2.15	2.56

Getriebewelle Cg24ekb
35	6684605	2.15	2.56

Ausgleich f. Getriebewelle 0.10
35	6689177	1.15	1.37

Ausgleich f. Getriebewelle 0.15
35	6689178	1.15	1.37

Magnetzünder Rotor kpl. alte Art.nr. 155-20549-80
36	6687375	20.11	23.93

Sechskantmutter Cg24ekb
37	6684612	2.15	2.56

Ring
38	6695184	1.15	1.37

Sechskantbolzen Rb24e
39	6684903	2.15	2.56

Ring
40	6689645	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
51	6689864

Vergaserdichtung
52	6689924	6.60	7.85

Sechskantbolzen 5x22/ws alte Art.nr. 994-64050-22
53	6695514	1.15	1.37

Vergaserdichtung Cg24ekb
54	6684616	2.15	2.56

Vergaser Set Wyj296
55A	6690503	86.36	102.77

Drosselplatte 1.0 alte Art.nr.528-07020-22 alte A
56	6691278	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
57	6690120

Filter Schwamm neue Art.-nr.:6690365
58	6690365	1.15	1.37

Filterabdeckung
59	6690421	13.86	16.50

Abdeckung Fixing Bolt Comp.
60	6698730	3.15	3.75

Schraube 5x75/s alte Art.nr. 994-14050-571
61	6695353	1.15	1.37

kleine Unterlegscheibe Rb24e
62	6684864	2.15	2.56

Drosselkontrollhebel alte Art.nr.523-0652n-20
63	6691239	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
64	6691588

Hülse Cg24ekb
65	6684623	2.15	2.56

Nicht mehr lieferbar, kein Ersatz
66	6688156

Nicht mehr lieferbar, kein Ersatz
67	6684880

Keine Informationen verfügbar, nicht bestellbar
68	6684620

Clipd6new
69	6685198	1.15	1.37

Nicht mehr lieferbar, kein Ersatz
70	6688169

Sechskantbolzen 5x20ps alte Art.nr. 994-63050-205
71	6695506	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
72	6685049

Keine Informationen verfügbar, nicht bestellbar
73	6684625

Stand alte Art.nr.941-07035-20
74	6694793	3.30	3.93

Blechschraube 4x14 alte Art.nr. 993-49040-142
75	6695280	1.15	1.37

Ring
76	6685070	1.15	1.37

Kupplungshebel kpl.
91	6688610	7.59	9.03

Kupplungsfeder
92	6689420	2.31	2.75

Ring
93	6689645	1.15	1.37

Unterlegscheibe
94	6695203	1.15	1.37

Kupplungs Stufen Bolzen
95	6689628	2.31	2.75

Kupplungsset kpl.
96	6688482	12.88	15.32

Lüftergehäuse
97	6687019	11.05	13.15

Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
98	6695512	1.15	1.37

Anti Vibrationsgummi
99	6691838	3.30	3.93

Schneidschraube Since C026901 Till F024130
100	6685275	1.15	1.37

Leitungshalter alte Art. 360-07030-20
101	6689656	8.91	10.61

Anschlagring C außen Cg24eks alte Art.nr. 289-522
102	6684664	2.15	2.56

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
103	6684709	2.15	2.56

Sechskantbolzen Cg24ekb
104	6684595	2.15	2.56

Kupplungswelle 78
105	6688598	15.73	18.71

Anschlagring innen R-32 alte Art.nr. 993-53032-00
106	6695304	1.15	1.37

Lagergehäuse alte Art.nr. 088-07020-20
107	6686667	7.75	9.22

Kugellager #6201zz
108	6695553	6.28	7.47

Primäre Kabel-gummidichtung
109	6688057	1.15	1.37

Schalldämpferschutz alte Art.-nr.738-07021-20
110	6692803	7.75	9.22

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
111	6687468	2.31	2.75

Blechschraube Cg24ekb
112	6684637	2.15	2.56

Schalldämpferdichtung alte Art.-nr.737-0165a-20
113	6692732	1.15	1.37

Hitzeschild alte Art.nr. 133-07020-21
114	6687260	3.30	3.93

Schalldämpfer Set alte Art.-nr.704-07020-90
115	6692489	22.24	26.46

Sechskantbolzen Cg24ekb
116	6684638	2.15	2.56

Ring
117	6684639	2.15	2.56

Schalldämpfer Spezialdichtung alte Art.nr. 751-07
118	6692887	1.15	1.37

Auspuff Set alte Art.-nr.721-07020-90 For Europe
119	6692669	4.45	5.30

Auspuff alte Art.-nr.734-07037-90 Till D014350 Fo
119	6692712	2.31	2.75

Schraube 4x8/s alte Art.nr. 994-14040-081
120	6695325	1.15	1.37

Ring
120	6685109	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
121	6692699

Seilzugstarter Gehäuse alte Art.nr. 762-07266-90
151	6692992	50.21	59.75

Nicht mehr lieferbar, kein Ersatz
151A	6692991

Startergriff alte Art.nr. 785-07085-20 Since C026
152	6693240	14.35	17.08

Seilzugstarter Gehäuse alte Art.nr. 772-07085-80
153	6693038	30.25	36.00

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
154	6693168	2.31	2.75

Seilführung alte Art.nr. 780-07085-20 Till C02690
155	6693138	9.90	11.78

Federgehäuse Set alte Art.nr. 778-07085-91 Till C
156	6693101	32.21	38.33

Seilscheibenstarter alte Art.nr. 774-07027-20 Til
158	6693075	6.44	7.66

Ring
159	6687947	2.31	2.75

Schneidschraube Since C026901 Till F024130
160	6685275	1.15	1.37

Sechskantmutter Cg24ekb
161	6684612	2.15	2.56

Starter Basis neue Art.nr.806-07027-20 Till C2370
162	6693468	9.74	11.59

Schneidschraube Till C026900
163	6685153	1.15	1.37

Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
164	6695508	1.15	1.37

Starter Riemenscheibe alte Art.nr. 798-07085-90 S
165	6693408	32.21	38.33

Dichtung f. Startersperre alte Art.nr. 786-07085-
167	6693252	14.68	17.46

Keine Informationen verfügbar, nicht bestellbar
168	6693099

Anlasserbuchse Till Z029400
169	6689170	12.05	14.34

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
170	6684680	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
171	6693040

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
172	6684674	4.29	5.10

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
173	6684675	11.55	13.74

Nicht mehr lieferbar, kein Ersatz
174	6693081

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
175	6684677	8.58	10.20

Keine Informationen verfügbar, nicht bestellbar
176	6692938

Einstellschraube (alte 839-03045-20)
177	6684679	2.15	2.56

Sechskantbolzen 4x20ps alte Art.nr. 994-63040-205
178	6695503	1.15	1.37

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
179	6684681	13.20	15.71

Startersperre Cg24ekb alte Art.nr.788-0651h-20
180	6684685	4.29	5.10

Feder f. Startersperre Cg24ekb
181	6684684	4.29	5.10

D4e Sicherungsring (alt 993-55040-001)
182	6685101	1.15	1.37

Pumpengehäuse Rb24e
191	6684879	62.16	73.97

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
192	6684687	16.34	19.44

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
193	6684688	8.58	10.20

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
194	6684689	6.44	7.66

Dosiermembrane alte Art.nr.474-25241-80
195	6690830	11.88	14.13

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
196	6684691	8.58	10.20

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
197	6684693	8.58	10.20

Pumpendichtung alte Art.nr.577-25100-20
198	6691457	7.10	8.45

Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
199	6691848	4.45	5.30

O-RING (ALT 550-25100-20)
200	6684695	4.29	5.10

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
201	6684696	2.15	2.56

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
202	6684697	6.44	7.66

Drosselschrauben Set Rb24e
203	6684870	2.15	2.56

Kabel Justierer Rb24e
204	6684873	6.44	7.66

Verschlussmutter Rb24e
205	6684872	2.15	2.56

Kabel Justierer Rb24e
206	6684871	4.29	5.10

Filterdichtung Rb24e
207	6684875	4.29	5.10

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
208	6684699	2.15	2.56

Sicherungsscheibe Rb24e
209	6684874	2.15	2.56

Schutzsieb Cg24ekb
210	6684700	4.29	5.10

Antriebswelle
231	6689478	14.98	17.82

Keine Informationen verfügbar, nicht bestellbar
232	6689407

Buchsenmontage
233	6697866	1.98	2.35

Handgriff Cg24eks alte Art.nr. 165,37590-20
238	6684708	6.44	7.66

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
239	6684709	2.15	2.56

Griffhalterung Cg24eks
240	6684710	13.20	15.71

Griffhalterung Cg24eks
241	6684711	18.00	21.42

Gummipuffer alte Art.nr.510-37352-20
242	6691187	2.31	2.75

Handgriff C Cg24eks
243	6684713	12.38	14.73

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
244	6684714	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
245	6689291

Klammer Cg24eks
246	6684715	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
247	6696093

Griff rechts alte Art.nr.501-37867-320 For Europe
248	6691080	13.53	16.09

Keine Informationen verfügbar, nicht bestellbar
249	6693766

Nicht mehr lieferbar, kein Ersatz
250	6684721

Rückholfeder Cg24ekb
251	6684722	2.15	2.56

Drosselklappendraht Cg24eks
252	6684723	10.23	12.17

Blind Stopfen Cg24ekb
253	6684724	2.15	2.56

Schraube Cg24ekb
254	6684725	2.15	2.56

Schraube Cg24eks
255	6684726	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
256	6684727

Stoppschalter alte Art.nr. 156-38401-80 Till C294
257	6687460	13.86	16.50

Stoppschalter alte Art.nr. 156-38401-81 Since C29
257A	6687461	13.86	16.50

Drosselklappen Draht alte Art.nr. 887-38401-80
258	6694023	12.54	14.92

Schutzrohr alte Art.nr. 164-07086-50
259	6687546	2.31	2.75

Drosselklappen-seil alte Art.nr.885-38401-80 Till
260	6693979	28.14	33.48

Keine Informationen verfügbar, nicht bestellbar
260A	6693980

Keine Informationen verfügbar, nicht bestellbar
261	6689275

Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00
281	6696497	60.35	71.82

Keine Informationen verfügbar, nicht bestellbar
281B	6601215

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
282	6684709	2.15	2.56

Sechskantbolzen Cg24ekd
282A	6684829	2.15	2.56

Federscheibe Cg24ekd
283	6684834	2.15	2.56

STOPFENRING C-26, innen (ALT 993-51026-002)
284	6695294	1.15	1.37

Anschlagring E-5 alte Art.nr. 993-57010-002
285	6695315	1.15	1.37

Begrenzungsring Cg24ekd
285A	6684821	2.15	2.56

Keine Informationen verfügbar, nicht bestellbar
286	6695526

Keine Informationen verfügbar, nicht bestellbar
287	6695524

Getriebegehäuse 26 Dia For Aus
288	6688770	15.88	18.89

Getriebeplatte (1)
288A	6697738	12.88	15.32

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
289	6684667	2.15	2.56

Sechskantbolzen Cg24ekb
289A	6684786	2.15	2.56

Ölschraube
290	6689109	1.15	1.37

Bolzen Cg24ekd, Cg18dal, Cg18dl
290A	6684737	2.15	2.56

Kugellager Cg24ekd
291	6684734	8.58	10.20

Getriebewelle alte Art.nr.304-3338r-20 For Aus
292	6688924	18.15	21.60

Keine Informationen verfügbar, nicht bestellbar
292A	6697739

Keine Informationen verfügbar, nicht bestellbar
293	6695554

Kugellager #6201dd
293A	6695555	7.10	8.45

Anschlagring innen C-32 alte Art.nr. 993-51032-00
294	6695295	1.15	1.37

Messerhalterung alte Art.nr. 310-38150-20
295	6689032	11.71	13.94

Keine Informationen verfügbar, nicht bestellbar
295B	6601216

Kappe f. Messerhalterung alte Art.nr. 311-38150-2
296	6689055	5.11	6.08

Messerklemmungskappe seit J032081 für Europa
296A	6699009	3.80	4.52

Mutter Abdeckung
297	6697792	2.80	3.33

Feststellmutter Lm10x1.25 Till 9.2015
298	6689073	4.63	5.50

Keine Informationen verfügbar, nicht bestellbar
298A	6698658

Ring
299	6689159	1.15	1.37

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
300	6684714	2.15	2.56

Bremsen Till D085850 For Europe
301	6690294	1.15	1.37

Halterung f. Abdeckung 26 Since D085851 For Europ
301A	6690315	4.45	5.30

Keine Informationen verfügbar, nicht bestellbar
301B	6697867

Blattschutz 26 Ce Till D168500 For Europe
302	6690242	16.64	19.80

Blattschutz 26ce Since D168501 For Europe
302A	6690276	17.55	20.88

Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
303	6684748	4.29	5.10

Nicht mehr lieferbar, kein Ersatz
304	6690372

Blattschutz Since D068891 Except For Usa
304A	6690376	9.40	11.19

Messer Till D068890 Except For Usa
305	6693386	4.45	5.30

Messer Cg24ekd For Irl
305A	6684750	4.29	5.10

Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
306	6695334	1.15	1.37

Schneidschraube Cg24ekd
306A	6684751	2.15	2.56

Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0
307	6688875	22.24	26.46

Zahnrad-Pinien-Set
307A	6697741	20.11	23.93

Sechskantmutter 5
308	6684965	1.04	1.23

Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
309	6684753	2.15	2.56

Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
310	6684754	8.58	10.20

Getriebegehäuse kpl. Pn alte Art.nr. 300-3338r-00
321	6696497	60.35	71.82

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
322	6684709	2.15	2.56

STOPFENRING C-26, innen (ALT 993-51026-002)
323	6695294	1.15	1.37

Anschlagring E-5 alte Art.nr. 993-57010-002
325	6695315	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
326	6695526

Keine Informationen verfügbar, nicht bestellbar
327	6695524

Getriebegehäuse 26 Dia For Aus
328	6688770	15.88	18.89

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
329	6684667	2.15	2.56

Ölschraube
330	6689109	1.15	1.37

Kugellager Cg24ekd
331	6684734	8.58	10.20

Getriebewelle alte Art.nr.304-3338r-20 For Aus
332	6688924	18.15	21.60

Keine Informationen verfügbar, nicht bestellbar
333	6695554

Anschlagring innen C-32 alte Art.nr. 993-51032-00
334	6695295	1.15	1.37

Messerhalterung alte Art.nr. 310-38150-20
335	6689032	11.71	13.94

Kappe f. Messerhalterung alte Art.nr. 311-38150-2
336	6689055	5.11	6.08

Feststellmutter Lm10x1.25 Till 9.2015
338	6689073	4.63	5.50

Ring
339	6689159	1.15	1.37

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
340	6684714	2.15	2.56

Bremsen Till D085850 For Europe
341	6690294	1.15	1.37

Halterung f. Abdeckung 26 Since D085851 For Europ
341A	6690315	4.45	5.30

Blattschutz 26 Ce Till D168500 For Europe
342	6690242	16.64	19.80

Blattschutz 26ce Since D168501 For Europe
342A	6690276	17.55	20.88

Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
343	6684748	4.29	5.10

Nicht mehr lieferbar, kein Ersatz
344	6690372

Blattschutz Since D068891 Except For Usa
344A	6690376	9.40	11.19

Messer Till D068890 Except For Usa
345	6693386	4.45	5.30

Messer Cg24ekd For Irl
345A	6684750	4.29	5.10

Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
346	6695334	1.15	1.37

Schneidschraube Cg24ekd
346A	6684751	2.15	2.56

Zahnrad/ritzel Teile-set alte Art.nr. 301-37480-0
347	6688875	22.24	26.46

Sechskantmutter 5
348	6684965	1.04	1.23

Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
349	6684753	2.15	2.56

Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
350	6684754	8.58	10.20

Keine Informationen verfügbar, nicht bestellbar
501	6684813

Keine Informationen verfügbar, nicht bestellbar
502	6684764

Keine Informationen verfügbar, nicht bestellbar
504A	875769

Keine Informationen verfügbar, nicht bestellbar
505	6693520

Keine Informationen verfügbar, nicht bestellbar
507	6695796

Keine Informationen verfügbar, nicht bestellbar
510	6695784

Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till
511	6684756	9.08	10.80

Befestigungsmutter L-m8x1.25 alte Art.nr. 356-338
512	6689624	7.75	9.22

Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0
513	6684757	22.69	27.00

Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06
514	6684758	9.40	11.19

Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052
515	6684759	4.29	5.10

Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520
516	6684760	15.58	18.53

Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0
517	6684761	36.15	43.02

Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520
518	6684762	4.29	5.10

Keine Informationen verfügbar, nicht bestellbar
519	6697805

Gewindeschutz Cg24eks alte Art.nr. Cg18dal, Cg18d
520	6684763	4.29	5.10

Nylonseilschneider
521	6601148	19.21	22.86

Gehäuse (b) Dh40sr
522	6601149	10.73	12.76

Mutter (1)
523	6601150	6.93	8.24

Rollfeder alte Art.nr. 793-38454-20 Since Tl06052
524	6693380	3.30	3.93

Leinenhalter
525	6601151	7.59	9.03

Abdeckung (1)
526	6601152	7.75	9.22

Kabelschuh Cg24ekb Since Tl060521
527	6684810	2.15	2.56

Starter Markierung alte Art.nr. 915-007355-20
601	6694472	1.15	1.37

Keine Informationen verfügbar, nicht bestellbar
602	6697868

Keine Informationen verfügbar, nicht bestellbar
603	6697851

Hikoki Tbc-340Ds Zeichnungen und Teile

Zeichnungen der Hikoki TBC-340DS

Teileliste der Hikoki TBC-340DS

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
