Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC-4200DX'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

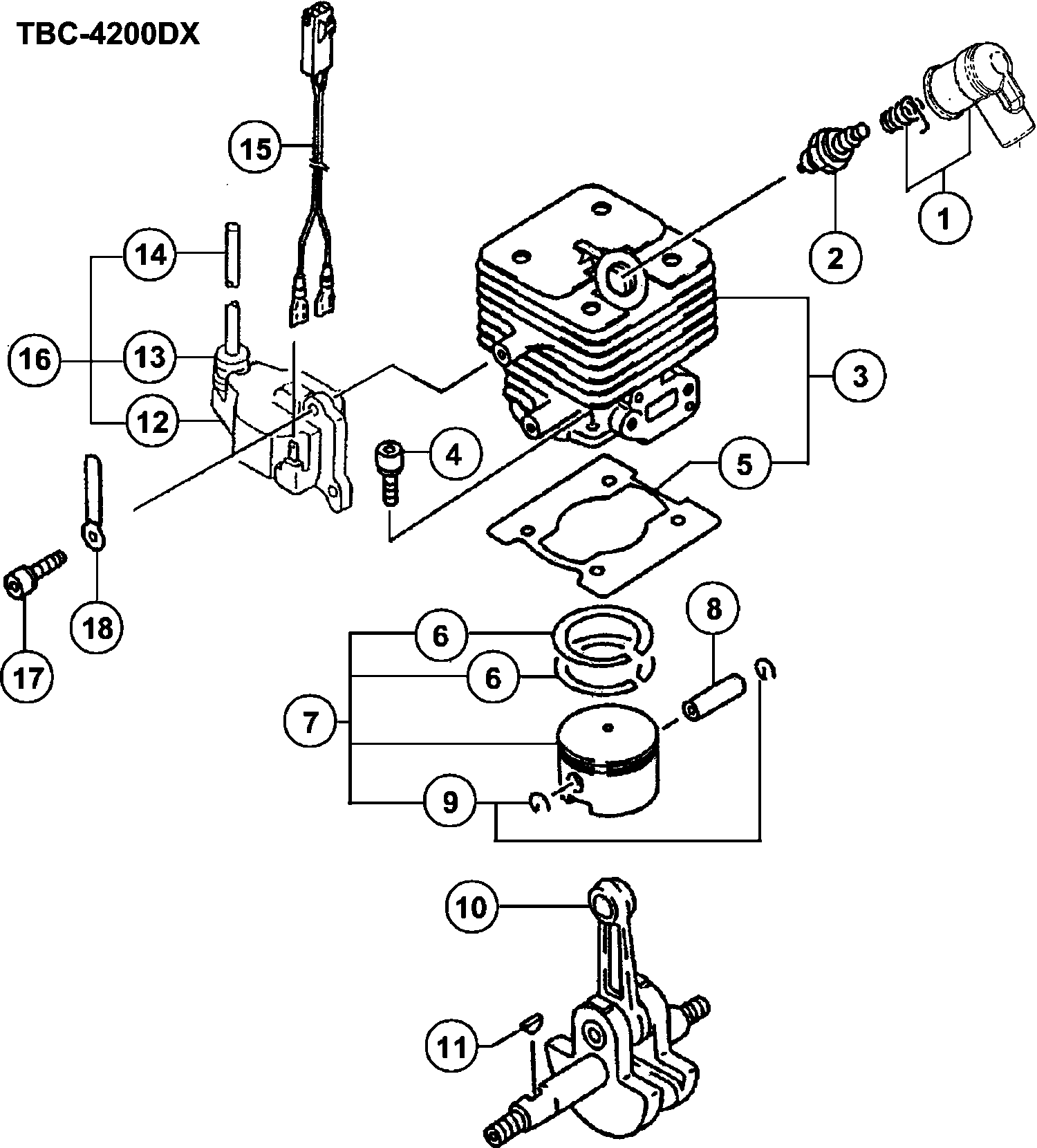

Zeichnungen der Hikoki TBC-4200DX

Teileliste der Hikoki TBC-4200DX

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1 6687468 2.31 2.75
Zündkerzenbaugruppe Bpmr6a (alt 6685086)
2 6699319 8.91 10.61
Zündkerzenbaugruppe (alt 6685085)
2 6699317 6.76 8.05
Zylinder-set alte Art.nr. 001-04300-90
3 6685474 54.30 64.62
Keine Informationen verfügbar, nicht bestellbar
4 6684668
Zylinderdichtung alte Art.nr. 017-0430a-20
5 6685740 2.31 2.75
Kolbenring alte Art.nr. 041-04050-20
6 6686123 4.45 5.30
Kolben Set alte Art.nr. 030-0423z-90
7 6685888 26.16 31.13
Kolbenbolzen 10x30 alte Art.nr. 037-01000-20
8 6686007 2.31 2.75
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
9 6686032 1.15 1.37
Kurbelwelle kpl. alte Art.nr. 046-04300-80
10 6686191 84.40 100.44
Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
11 6686457 1.15 1.37
Zündspule kpl. alte Art.nr. 167-20543-80
12 6687655 36.15 43.02
Gummikappe Cg24ekb Till G165840
13 6684602 2.15 2.56
Hochspannungskabel
14 6687885 1.15 1.37
Hauptkabel kpl.
15 6687970 4.45 5.30
Zündspule
16 6687657 30.25 36.00
Sechskantbolzen Cg24ekb Till H124040
17 6684599 2.15 2.56
Kabelklemme kpl.
18 6688011 1.15 1.37
kleine Mutter 10 alte Art.nr. 991-11100-013
31 6695139 1.05 1.25
Kurbelgehäuse kpl. alte Art.nr. 072-04300-90
32 6686556 58.39 69.48
Nicht mehr lieferbar, kein Ersatz
33 6686714
Öldichtung Ud15257 alte Art.nr. 999-66152-564
34 6695637 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
35 6695557
Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
36 6686472 1.15 1.37
Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
36 6686473 1.15 1.37
Sechskantbolzen Cg24ekb
37 6684786 2.15 2.56
Magnetzünder Rotor kpl alte Art.nr. 155-20538-80
38 6687372 19.96 23.76
Ring
39 6695198 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
40 6695138
Abdeckung f. Zündkerze
41 6688346 3.30 3.93
Sechskantbolzen Cg24ekb
42 6684634 2.15 2.56
Lüftergehäuse
43 6686982 22.24 26.46
Keine Informationen verfügbar, nicht bestellbar
44 6684668
Primäre Kabel-gummidichtung
45 6688057 1.15 1.37
Ring
46 6685226 1.15 1.37
Ansaugkrümmerdichtung
61 6689885 2.31 2.75
VERGASER-ISOLATOR-SET, ERSATZ (ALT 404-04300-90)
62 6689955 8.91 10.61
Vergaserdichtung
63 6689833 1.15 1.37
Manschette
65 6690802 2.31 2.75
Filtergehäuse kpl.
66 6690099 5.28 6.28
Drosselventil alte Art.nr. 528-01380-21
67 6691258 1.15 1.37
Kontrollschild alte Art.nr.476-01700-20
68 6690843 1.15 1.37
Filter Element
69A 6690352 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
70 6684658
Filterabdeckung
71 6690397 3.30 3.93
Spezialschraube
72 6689737 1.15 1.37
Schraube 5x75/s alte Art.nr. 994-14050-571
73 6695353 1.15 1.37
Vergaser Set Wyj168
74 6690470 84.40 100.44
Vergaser Set Wyj389 For Europe,aus
74 6690474 72.30 86.04
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
75 6695515 1.15 1.37
Kraftstoffleitung kpl. 3x5x230 neue Art.nr.668461
76 6688166 4.29 5.10
Clipd6new
77A 6685198 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
78A 6684620
Tank alte Art.nr.591-0430c-22
79 6691533 11.55 13.74
Hülse Cg24ekb
80 6684623 2.15 2.56
Tankdeckel alte Art.nr.595-06516-90
81 6691763 7.59 9.03
Sechskantbolzen Cg24ekb
82 6684634 2.15 2.56
Benzinleitung Rb24e
83 6684880 2.15 2.56
Nicht mehr lieferbar, kein Ersatz
84 6688156
Keine Informationen verfügbar, nicht bestellbar
85 6684625
Motorlagerung alte Art.nr. 940-04300-20
86 6694785 4.95 5.89
Unterlegscheibe Rb24e
87 6684918 2.15 2.56
Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
88 6695492 1.15 1.37
Pumpenfilter Ass'y
90 6601175 3.14 3.73
Schalldämpferschutz alte Art.-nr.738-04300-20
101 6692780 11.55 13.74
Unterlegscheibe Rb24e
102 6684918 2.15 2.56
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
103 6684667 2.15 2.56
Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154
104 6695512 1.15 1.37
Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
105 6695067 1.15 1.37
Ring
106 6684639 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
107 6698164
Schalldämpferdichtung alte Art.-nr.737-04230-20
108 6692741 1.15 1.37
Hitzeschutz alte Art.nr. 133-04300-20
109 6687243 3.30 3.93
Ring
113 6689645 1.15 1.37
Kupplungshebel kpl.
114 6688614 7.93 9.43
Kupplungsfeder
115 6689428 1.15 1.37
Unterlegscheibe
116 6695203 1.15 1.37
Kupplungs Stufen Bolzen
117 6689632 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
118 6699556
Schalldämpfer Bolzen alte Art.nr. 751-04200-20 Fo
119 6692883 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
120 6692649
Ring
121 6685109 1.15 1.37
Kofferaufbau Includ.82-87
131A 6697645 21.78 25.91
Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T
132 6693025 14.19 16.88
Recoil Starter Gehäuse Komp.
132A 6697646 11.71 13.94
Starter für Seilhaspel alte Art.nr.769-04220-20 T
133 6693007 4.95 5.89
Starter Seilrolle
133A 6697647 4.13 4.91
Rückholfeder alte Art.nr. 779-04220-20 Till G1055
134 6693114 9.08 10.80
Keine Informationen verfügbar, nicht bestellbar
134A 6697648
Starterkabel alte Art. Nr. 783-04270-20 Till G105
135 6693165 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
135A 6697649
Kappe f. Startergriff alte Art.nr.835-04220-20 Ti
136 6693607 2.31 2.75
Startergriff alte Art.nr. 785-04220-20 Till G1055
137 6693232 3.30 3.93
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
137A 6697650 2.80 3.33
Stellschraube alte Art.nr. 839-04220-20
138 6693634 1.15 1.37
Startersperre alte Art.nr. 788-0162v-20 Till G105
139 6693302 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
139A 6697643
D4e Sicherungsring (alt 993-55040-001)
140 6685101 1.15 1.37
Sechskantbolzen Cg24ekb
141 6684634 2.15 2.56
Feder f. Startersperre alte Art.nr. 790-0162v-20
142 6693345 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
142A 6697642
Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
143 6693395 11.05 13.15
Starterrolle
143A 6697644 11.05 13.15
Pumpengehäuse Rb24e
161 6684879 62.16 73.97
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
162 6684687 16.34 19.44
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
163 6684688 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
164 6684689 6.44 7.66
Dosiermembrane alte Art.nr474-25001-80. Till B027
165 6690827 11.71 13.94
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
166 6684691 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
167 6684693 8.58 10.20
Pumpendichtung alte Art.nr.577-25100-20
168 6691457 7.10 8.45
Hauptdüse alte Art.nr. 599-2000w-51
169 6696382 9.58 11.39
O-RING (ALT 550-25100-20)
170 6684695 4.29 5.10
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
171 6684696 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
172 6684697 6.44 7.66
Drosselschrauben Set Rb24e
174 6684870 2.15 2.56
Kabel Justierer Rb24e
175 6684873 6.44 7.66
Verschlussmutter Rb24e
176 6684872 2.15 2.56
Kabel Justierer Rb24e
177 6684871 4.29 5.10
Filterdichtung Rb24e
178 6684875 4.29 5.10
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
179 6684699 2.15 2.56
Sicherungsscheibe Rb24e
180 6684874 2.15 2.56
Schutzsieb Cg24ekb
181 6684700 4.29 5.10
Kupplungsschaft kpl.
201 6688607 15.28 18.18
Anschlagring innen C-32 alte Art.nr. 993-51032-00
202 6695295 1.15 1.37
Kugellager #6002zz
203 6695537 7.10 8.45
Ring
204 6689185 1.15 1.37
Anschlagring außen C-15 alte Art.nr. 993-50015-00
205 6695285 1.15 1.37
Anschlagring innen R-32 alte Art.nr.993-53045-002
206 6695305 3.30 3.93
Kupplungsgehäuse
207 6689229 20.11 23.93
Gummipuffer alte Art.nr.599-37491-20
208 6691905 5.28 6.28
Leitungshalter
209 6689663 9.08 10.80
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
210 6695042 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
213 6695499
Getriebewelle 1542l
231 6689474 22.24 26.46
Getriebewelle Röhre 1500l
232 6689404 40.24 47.88
Lagerbuchse kpl.
233 6689524 2.31 2.75
Befestigungsöse für Gurtzeug
234 6689278 12.88 15.32
Hebemetallmontage (alt 335-37857-90 & 6689276)
235 6689279 5.11 6.08
Hänger Haltegabel
236 6689293 2.31 2.75
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
237 6695515 1.15 1.37
Handgriff Cg24eks alte Art.nr. 165,37590-20
238 6684708 6.44 7.66
Griffknopf alte Art.nr.512-37867-80 Till K023120
239 6691208 2.31 2.75
Ring
240 6692955 1.15 1.37
Griffhalter A alte Art.nr.506-37867-20 Till K0231
241 6691144 11.55 13.74
Griffhalter B alte Art.nr.507-37175-20 Till K0231
242 6691150 4.95 5.89
Gummipuffer alte Art.nr.510--37867-20 Till K02312
243 6691190 2.31 2.75
Handgriff C alte Art.nr.508-37567-20 Till K023120
244 6691175 3.30 3.93
Griffhalter B alte Art.nr.507-37867-20 For Europe
245 6691160 4.45 5.30
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
246 6695515 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
247 6689291
Nicht mehr lieferbar, kein Ersatz
248 6688024
Keine Informationen verfügbar, nicht bestellbar
249 6699554
Griff rechts alte Art.nr.501-37867-320 For Europe
250 6691080 13.53 16.09
Gashebel alte Art.nr. 870-38401-91
251 6693766 42.20 50.22
Sicherheitshebel Cg24ekb
252 6684721 6.44 7.66
Rückholfeder Cg24ekb
253 6684722 2.15 2.56
Drosselklappendraht Cg24eks
254 6684723 10.23 12.17
Blind Stopfen Cg24ekb
255 6684724 2.15 2.56
Schraube Cg24ekb
256 6684725 2.15 2.56
Schraube Cg24eks
257 6684726 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
258 6684727
Stoppschalter alte Art.nr. 156-38401-80 Till C294
259 6687460 13.86 16.50
Stoppschalter alte Art.nr. 156-38401-81 Since C29
259A 6687461 13.86 16.50
Drosselklappen Draht alte Art.nr. 887-38401-80
260 6694023 12.54 14.92
Drosselklappen-seil alte Art.nr.885-38401-80 Till
261 6693979 28.14 33.48
Drosselklappen-seil alte Art.nr.885-38401-80 Sinc
261A 6693980 28.14 33.48
Griffknopf alte Art.nr.512-37867-80 Till K023120
262 6691208 2.31 2.75
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
262A 6684709 2.15 2.56
Griffhalter A alte Art.nr.506-37867-20 Till K0231
263 6691144 11.55 13.74
Griffhalter A Since K023121 For Crc
263A 6691145 3.30 3.93
Griffhalter B alte Art.nr.507-37175-20 Till K0231
264 6691150 4.95 5.89
Griffhalter B alte Art.nr.507-38447-20 Since K023
264A 6691163 5.28 6.28
Gummipuffer alte Art.nr.510--37867-20 Till K02312
265 6691190 2.31 2.75
Handhalteung alte Art.nr.510-37857-20 Since K0231
265A 6691189 12.90 15.35
Handgriff C alte Art.nr.508-37567-20 Till K023120
266 6691175 3.30 3.93
Handgriff C alte Art.nr.508-38447-20 Since K02312
266A 6691177 2.31 2.75
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
267 6695515 1.15 1.37
Sechskantbolzen Cg24eks, Dv14dvf, Cg18dl
267A 6684973 2.15 2.56
Schutzrohr alte Art.nr. 164-07086-50
268 6687546 2.31 2.75
Getriebegehaeuse
301A 6601268 199.20 237.05
Sechskantbolzen 6x25s alte Art.nr. 994-61060-254
302 6695497 1.15 1.37
Stop Ring Cg24ekd, Cg18dal, Cg18dl
303 6684741 2.15 2.56
Anschlagring C außen Cg24eks alte Art.nr. 289-522
304 6684664 2.15 2.56
Kugellager #6001z
305 6695532 6.60 7.85
Kugellager Cg24ekb
306 6684608 3.80 4.52
Getriebegehäuse
307 6688798 26.16 31.13
Sechskantbolzen 5x12 alte Art.nr. 994-64050-124
308 6695510 1.15 1.37
Bolzen 6x8 alte Art.nr. 990-21060-080
309 6694979 1.15 1.37
Kugellager Cg24ekb
310 6684608 3.80 4.52
Getriebewelle L-m10x1.25 alte Art.nr. 304-37857-2
311 6688943 12.38 14.73
Getriebe Welle L-m12x1.75
311A 6601269 162.29 193.12
Kugellager 6202
312 6696297 6.28 7.47
Anschlagring innen C-35 alte Art.nr. 993-51035-00
313 6695296 1.15 1.37
Messerhalterung alte Art.nr. 310-37857-20
314 6689029 10.56 12.57
Kappe f. Messerhalterung alte Art.nr. 311-37857-2
315 6689051 3.30 3.93
Schutzabdeckung B alte Art.nr. 308-38150-20 Till
316 6688995 3.30 3.93
Mutter Abdeckung
316A 6601271 16.64 19.80
Schraube 5 x 16 Ws alte Art.nr. 994-16050-162
317 6695418 1.15 1.37
Feststellmutter Lm10x1.25 Till 9.2015
318 6689073 4.63 5.50
U-Mutter L-m12x1.75
318A 6601270 15.28 18.18
Getriebegehäusedeckel (alt 303-37857-20) (alt 6688
319 6697604 6.44 7.66
Sechskantschraube 6x30 alte Art.nr. 990-53060-303
320 6695082 1.15 1.37
Halterung f. Sicherheitschutz For Europe,aus,crc
321 6690313 2.31 2.75
Sicherheitsabdeckung For Europe,aus,crc
322 6690265 13.86 16.50
Keine Informationen verfügbar, nicht bestellbar
323 6690342
Sicherheitsabdeckung Für Europa, Aus, Crc
324 6690374 6.44 7.66
Messer Till D068890 Except For Usa
325 6693386 4.45 5.30
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
326 6684753 2.15 2.56
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
327 6695042 1.15 1.37
Zahnrad/ritzel Teile-set alte Art.nr. 301-37857-0
328 6688879 16.94 20.16
Sechskantschraube 6x30 alte Art.nr. 990-53060-303
329 6695082 1.15 1.37
Ring
330 6684826 2.15 2.56
Halterung f. Abdeckung For South America
331 6690311 3.30 3.93
Halterung f. Sicherheitschutz For Europe,aus,crc
331A 6690313 2.31 2.75
Sicherheitsabdeckung For South America
332 6690266 9.45 11.25
Sicherheitsabdeckung For Europe,aus,crc
332A 6690265 13.86 16.50
Halterung f. Sicherheitsabdeckung For South Ameri
333 6690345 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
333A 6690342
Keine Informationen verfügbar, nicht bestellbar
501 6684813
Keine Informationen verfügbar, nicht bestellbar
502 6693575
Keine Informationen verfügbar, nicht bestellbar
504 6684766
Keine Informationen verfügbar, nicht bestellbar
505A 875769
Keine Informationen verfügbar, nicht bestellbar
506 6695790
Keine Informationen verfügbar, nicht bestellbar
507 6695796
Keine Informationen verfügbar, nicht bestellbar
508 6695792
Messerabdeckung alte Art.nr.615-37181-20 Since Y2
509 6692016 8.41 10.01
Bedienschild alte Art.nr. 906-04317-20
601 6696384 2.10 2.50
Symbolhinweis alte Art.nr. 929-04317-20
602 6696385 1.05 1.25

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
