Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC-4200E'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

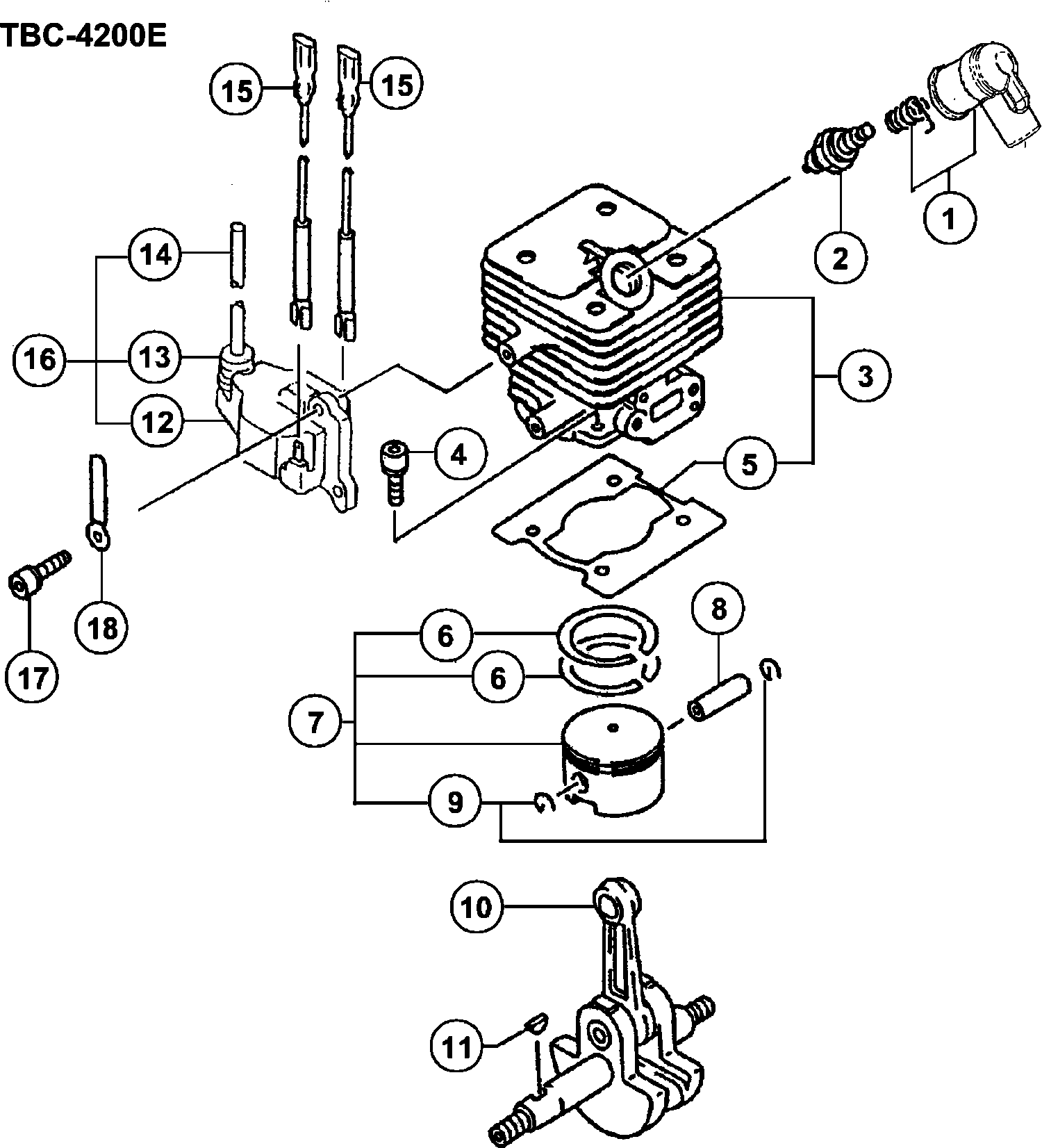

Zeichnungen der Hikoki TBC-4200E
Teileliste der Hikoki TBC-4200E
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti | ||||
| 1 | 6687468 | 2.31 | 2.75 | |
| Zündkerzenbaugruppe (alt 6685085) | ||||
| 2 | 6699317 | 6.76 | 8.05 | |
| Zylinder-set alte Art.nr. 001-04300-90 | ||||
| 3 | 6685474 | 54.30 | 64.62 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 6684668 | |||
| Zylinderdichtung alte Art.nr. 017-0430a-20 | ||||
| 5 | 6685740 | 2.31 | 2.75 | |
| Kolbenring alte Art.nr. 041-04050-20 | ||||
| 6 | 6686123 | 4.45 | 5.30 | |
| Kolben Set alte Art.nr. 030-0423z-90 | ||||
| 7 | 6685888 | 26.16 | 31.13 | |
| Kolbenbolzen 10x30 alte Art.nr. 037-01000-20 | ||||
| 8 | 6686007 | 2.31 | 2.75 | |
| Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0 | ||||
| 9 | 6686032 | 1.15 | 1.37 | |
| Kurbelwelle kpl. alte Art.nr. 046-04300-80 | ||||
| 10 | 6686191 | 84.40 | 100.44 | |
| Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20 | ||||
| 11 | 6686457 | 1.15 | 1.37 | |
| Zündspule kpl. alte Art.nr. 167-20543-80 | ||||
| 12 | 6687655 | 36.15 | 43.02 | |
| Gummikappe Cg24ekb Till G165840 | ||||
| 13 | 6684602 | 2.15 | 2.56 | |
| Hochspannungskabel | ||||
| 14 | 6687885 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 6687853 | |||
| Zündspule | ||||
| 16 | 6687657 | 30.25 | 36.00 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 17 | 6684599 | 2.15 | 2.56 | |
| Kabelklemme kpl. | ||||
| 18 | 6688011 | 1.15 | 1.37 | |
| kleine Mutter 10 alte Art.nr. 991-11100-013 | ||||
| 31 | 6695139 | 1.05 | 1.25 | |
| Kurbelgehäuse kpl. alte Art.nr. 072-04300-90 | ||||
| 32 | 6686556 | 58.39 | 69.48 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 33 | 6686714 | |||
| Öldichtung Ud15257 alte Art.nr. 999-66152-564 | ||||
| 34 | 6695637 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 6695557 | |||
| Zwischenlegering 0.10 f. Kurbelwelle | ||||
| 36 | 6686470 | 1.15 | 1.37 | |
| Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr. | ||||
| 36 | 6686472 | 1.15 | 1.37 | |
| Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr. | ||||
| 36 | 6686473 | 1.15 | 1.37 | |
| Sechskantbolzen Cg24ekb | ||||
| 37 | 6684786 | 2.15 | 2.56 | |
| Magnetzünder Rotor kpl alte Art.nr. 155-20538-80 | ||||
| 38 | 6687372 | 19.96 | 23.76 | |
| Ring | ||||
| 39 | 6695198 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 6695138 | |||
| Abdeckung f. Zündkerze | ||||
| 41 | 6688346 | 3.30 | 3.93 | |
| Sechskantbolzen Cg24ekb | ||||
| 42 | 6684634 | 2.15 | 2.56 | |
| Lüftergehäuse | ||||
| 43 | 6686982 | 22.24 | 26.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 6684668 | |||
| Primäre Kabel-gummidichtung | ||||
| 45 | 6688057 | 1.15 | 1.37 | |
| Ansaugkrümmerdichtung | ||||
| 61 | 6689885 | 2.31 | 2.75 | |
| VERGASER-ISOLATOR-SET, ERSATZ (ALT 404-04300-90) | ||||
| 62 | 6689955 | 8.91 | 10.61 | |
| Vergaserdichtung | ||||
| 63 | 6689833 | 1.15 | 1.37 | |
| Manschette | ||||
| 65 | 6690802 | 2.31 | 2.75 | |
| Filtergehäuse kpl. | ||||
| 66 | 6690099 | 5.28 | 6.28 | |
| Drosselventil alte Art.nr. 528-01380-21 | ||||
| 67 | 6691258 | 1.15 | 1.37 | |
| Kontrollschild alte Art.nr.476-01700-20 | ||||
| 68 | 6690843 | 1.15 | 1.37 | |
| Filter Element | ||||
| 69A | 6690352 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 6684658 | |||
| Filterabdeckung | ||||
| 71 | 6690397 | 3.30 | 3.93 | |
| Spezialschraube | ||||
| 72 | 6689737 | 1.15 | 1.37 | |
| Schraube 5x75/s alte Art.nr. 994-14050-571 | ||||
| 73 | 6695353 | 1.15 | 1.37 | |
| Vergaser Set Wyj168 | ||||
| 74 | 6690470 | 84.40 | 100.44 | |
| Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
| 75 | 6695515 | 1.15 | 1.37 | |
| Kraftstoffleitung kpl. 3x5x230 neue Art.nr.668461 | ||||
| 76 | 6688166 | 4.29 | 5.10 | |
| Clip Cg24ekb | ||||
| 77 | 6684619 | 2.15 | 2.56 | |
| Filterpumpen Gehäuse alte Art.nr.675-01630-90 | ||||
| 78 | 6692273 | 7.10 | 8.45 | |
| Tank alte Art.nr.591-0430c-22 | ||||
| 79 | 6691533 | 11.55 | 13.74 | |
| Hülse Cg24ekb | ||||
| 80 | 6684623 | 2.15 | 2.56 | |
| Tankdeckel schwarz alte Art.nr.595-00073-90 | ||||
| 81 | 6691715 | 6.60 | 7.85 | |
| Sechskantbolzen Cg24ekb | ||||
| 82 | 6684634 | 2.15 | 2.56 | |
| Benzinleitung Rb24e | ||||
| 83 | 6684880 | 2.15 | 2.56 | |
| Gummidichtung f. Kraftstoffleitung | ||||
| 84 | 6688156 | 1.15 | 1.37 | |
| Motorlagerung alte Art.nr. 940-04300-20 | ||||
| 86 | 6694785 | 4.95 | 5.89 | |
| Unterlegscheibe Rb24e | ||||
| 87 | 6684918 | 2.15 | 2.56 | |
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 88 | 6695492 | 1.15 | 1.37 | |
| Schalldämpferschutz alte Art.-nr.738-04300-20 | ||||
| 101 | 6692780 | 11.55 | 13.74 | |
| Unterlegscheibe Rb24e | ||||
| 102 | 6684918 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 103 | 6684667 | 2.15 | 2.56 | |
| Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154 | ||||
| 104 | 6695512 | 1.15 | 1.37 | |
| Sechskantbolzen 6x65 alte Art.nr. 990-51060-653 | ||||
| 105 | 6695067 | 1.15 | 1.37 | |
| Ring | ||||
| 106 | 6684639 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 107 | 6692468 | |||
| Schalldämpferdichtung alte Art.-nr.737-04230-20 | ||||
| 108 | 6692741 | 1.15 | 1.37 | |
| Hitzeschutz alte Art.nr. 133-04300-20 | ||||
| 109 | 6687243 | 3.30 | 3.93 | |
| Ring | ||||
| 113 | 6689645 | 1.15 | 1.37 | |
| Kupplungshebel kpl. | ||||
| 114 | 6688614 | 7.93 | 9.43 | |
| Kupplungsfeder | ||||
| 115 | 6689428 | 1.15 | 1.37 | |
| Unterlegscheibe | ||||
| 116 | 6695203 | 1.15 | 1.37 | |
| Kupplungs Stufen Bolzen | ||||
| 117 | 6689632 | 3.30 | 3.93 | |
| Seilzugstarter Gehäuse | ||||
| 131 | 6692970 | 26.16 | 31.13 | |
| Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T | ||||
| 132 | 6693025 | 14.19 | 16.88 | |
| Starter für Seilhaspel alte Art.nr.769-04220-20 T | ||||
| 133 | 6693007 | 4.95 | 5.89 | |
| Rückholfeder alte Art.nr. 779-04220-20 Till G1055 | ||||
| 134 | 6693114 | 9.08 | 10.80 | |
| Starterkabel alte Art. Nr. 783-04270-20 Till G105 | ||||
| 135 | 6693165 | 3.30 | 3.93 | |
| Kappe f. Startergriff alte Art.nr.835-04220-20 Ti | ||||
| 136 | 6693607 | 2.31 | 2.75 | |
| Startergriff alte Art.nr. 785-04220-20 Till G1055 | ||||
| 137 | 6693232 | 3.30 | 3.93 | |
| Stellschraube alte Art.nr. 839-04220-20 | ||||
| 138 | 6693634 | 1.15 | 1.37 | |
| Startersperre alte Art.nr. 788-0162v-20 Till G105 | ||||
| 139 | 6693302 | 2.31 | 2.75 | |
| Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | ||||
| 140 | 6684683 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb | ||||
| 141 | 6684634 | 2.15 | 2.56 | |
| Feder f. Startersperre alte Art.nr. 790-0162v-20 | ||||
| 142 | 6693345 | 2.31 | 2.75 | |
| Starter Riemenscheib alte Art.nr. 798-04220-90 Ti | ||||
| 143 | 6693395 | 11.05 | 13.15 | |
| Pumpengehäuse Rb24e | ||||
| 161 | 6684879 | 62.16 | 73.97 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 162 | 6684687 | 16.34 | 19.44 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 163 | 6684688 | 8.58 | 10.20 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 164 | 6684689 | 6.44 | 7.66 | |
| Dosiermembrane alte Art.nr474-25001-80. Till B027 | ||||
| 165 | 6690827 | 11.71 | 13.94 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 166 | 6684691 | 8.58 | 10.20 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 167 | 6684693 | 8.58 | 10.20 | |
| Pumpendichtung alte Art.nr.577-25100-20 | ||||
| 168 | 6691457 | 7.10 | 8.45 | |
| Hauptdüse alte Art.nr. 599-2000w-51 | ||||
| 169 | 6696382 | 9.58 | 11.39 | |
| O-RING (ALT 550-25100-20) | ||||
| 170 | 6684695 | 4.29 | 5.10 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 171 | 6684696 | 2.15 | 2.56 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 172 | 6684697 | 6.44 | 7.66 | |
| Drosselventil alte Art.nr.488-25183-80 | ||||
| 173 | 6690944 | 24.20 | 28.80 | |
| Drosselschrauben Set Rb24e | ||||
| 174 | 6684870 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 175 | 6684873 | 6.44 | 7.66 | |
| Verschlussmutter Rb24e | ||||
| 176 | 6684872 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 177 | 6684871 | 4.29 | 5.10 | |
| Filterdichtung Rb24e | ||||
| 178 | 6684875 | 4.29 | 5.10 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 179 | 6684699 | 2.15 | 2.56 | |
| Sicherungsscheibe Rb24e | ||||
| 180 | 6684874 | 2.15 | 2.56 | |
| Schutzsieb Cg24ekb | ||||
| 181 | 6684700 | 4.29 | 5.10 | |
| Kupplungsschaft kpl. | ||||
| 201 | 6688607 | 15.28 | 18.18 | |
| Anschlagring innen C-32 alte Art.nr. 993-51032-00 | ||||
| 202 | 6695295 | 1.15 | 1.37 | |
| Kugellager #6002zz | ||||
| 203 | 6695537 | 7.10 | 8.45 | |
| Ring | ||||
| 204 | 6689185 | 1.15 | 1.37 | |
| Anschlagring außen C-15 alte Art.nr. 993-50015-00 | ||||
| 205 | 6695285 | 1.15 | 1.37 | |
| Anschlagring innen R-32 alte Art.nr.993-53045-002 | ||||
| 206 | 6695305 | 3.30 | 3.93 | |
| Kupplungsgehäuse | ||||
| 207 | 6689227 | 13.50 | 16.06 | |
| Gummipuffer alte Art.nr.599-37491-20 | ||||
| 208 | 6691905 | 5.28 | 6.28 | |
| Leitungshalter | ||||
| 209 | 6689663 | 9.08 | 10.80 | |
| Schraube 5 x 10 Ws alte Art.nr. 994-16050-101 | ||||
| 210 | 6695413 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 213 | 6695499 | |||
| Ring | ||||
| 214 | 6695194 | 1.15 | 1.37 | |
| Getriebewelle 1530l | ||||
| 231 | 6689473 | 14.30 | 17.02 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 232 | 6689401 | |||
| Lagerbuchse kpl. | ||||
| 233 | 6689523 | 2.10 | 2.50 | |
| Griff alte Art.nr.165-38340-20 | ||||
| 234 | 6687628 | 4.45 | 5.30 | |
| Griff alte Art.nr.500-38340-20 | ||||
| 235 | 6691055 | 9.74 | 11.59 | |
| Griff rechts alte Art.nr.503-38340-20 | ||||
| 236 | 6691101 | 4.05 | 4.82 | |
| Befestigungsöse für Gurtzeug | ||||
| 237 | 6689278 | 12.88 | 15.32 | |
| Hebemetallmontage (alt 335-37857-90 & 6689276) | ||||
| 238 | 6689279 | 5.11 | 6.08 | |
| Hänger Haltegabel | ||||
| 239 | 6689293 | 2.31 | 2.75 | |
| Maschinenschraube M5x25 (mit Unterlegscheiben) Sch | ||||
| 240 | 6696988 | 1.04 | 1.23 | |
| Drosselklappen-seil alte Art.nr.885-37805-80 | ||||
| 241 | 6693966 | 9.58 | 11.39 | |
| Gashebel alte Art.nr. 870-38340-90 | ||||
| 242 | 6693763 | 14.19 | 16.88 | |
| Drahtklemme | ||||
| 243 | 6688026 | 1.05 | 1.25 | |
| Schutzrohr 720l alte Art.nr. 164-07072-01 | ||||
| 244 | 6687539 | 2.10 | 2.50 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 245 | 6684709 | 2.15 | 2.56 | |
| Griffhalter A Since K023121 For Crc | ||||
| 246 | 6691145 | 3.30 | 3.93 | |
| Griffhalter B alte Art.nr.507-38447-20 Since K023 | ||||
| 247 | 6691163 | 5.28 | 6.28 | |
| Handhalteung alte Art.nr.510-37857-20 Since K0231 | ||||
| 248 | 6691189 | 12.90 | 15.35 | |
| Handgriff C alte Art.nr.508-38447-20 Since K02312 | ||||
| 249 | 6691177 | 2.31 | 2.75 | |
| Sechskantbolzen Cg24ekb | ||||
| 250 | 6684786 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 251 | 6689291 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 301 | 6688799 | |||
| Sechskantbolzen 6x25s alte Art.nr. 994-61060-254 | ||||
| 302 | 6695497 | 1.15 | 1.37 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 303 | 6684741 | 2.15 | 2.56 | |
| Anschlagring C außen Cg24eks alte Art.nr. 289-522 | ||||
| 304 | 6684664 | 2.15 | 2.56 | |
| Kugellager #6001z | ||||
| 305 | 6695532 | 6.60 | 7.85 | |
| Kugellager Cg24ekb | ||||
| 306 | 6684608 | 3.80 | 4.52 | |
| Getriebegehäuse | ||||
| 307 | 6688798 | 26.16 | 31.13 | |
| Schraube 5x14/ps alte Art.nr. 994-15050-141 | ||||
| 308 | 6695384 | 1.15 | 1.37 | |
| Bolzen 6x8 alte Art.nr. 990-21060-080 | ||||
| 309 | 6694979 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 310 | 6695524 | |||
| Getriebewelle L-m10x1.25 alte Art.nr. 304-37857-2 | ||||
| 311 | 6688943 | 12.38 | 14.73 | |
| Kugellager 6202 | ||||
| 312 | 6696297 | 6.28 | 7.47 | |
| Anschlagring innen C-35 alte Art.nr. 993-51035-00 | ||||
| 313 | 6695296 | 1.15 | 1.37 | |
| Messerhalterung alte Art.nr. 310-37857-20 | ||||
| 314 | 6689029 | 10.56 | 12.57 | |
| Kappe f. Messerhalterung alte Art.nr. 311-37857-2 | ||||
| 315 | 6689051 | 3.30 | 3.93 | |
| Schutzabdeckung B alte Art.nr. 308-38150-20 Till | ||||
| 316 | 6688995 | 3.30 | 3.93 | |
| Schraube 5x14/ps alte Art.nr. 994-15050-141 | ||||
| 317 | 6695384 | 1.15 | 1.37 | |
| Feststellmutter Lm10x1.25 Till 9.2015 | ||||
| 318 | 6689073 | 4.63 | 5.50 | |
| Getriebegehäusedeckel (alt 303-37857-20) (alt 6688 | ||||
| 319 | 6697604 | 6.44 | 7.66 | |
| Zahnrad/ritzel Teile-set alte Art.nr. 301-37857-0 | ||||
| 328 | 6688879 | 16.94 | 20.16 | |
| Ring | ||||
| 330 | 6684826 | 2.15 | 2.56 | |
| Halterung f. Abdeckung For South America | ||||
| 331 | 6690311 | 3.30 | 3.93 | |
| Sicherheitsabdeckung For South America | ||||
| 332 | 6690266 | 9.45 | 11.25 | |
| Halterung f. Sicherheitsabdeckung For South Ameri | ||||
| 333 | 6690345 | 2.31 | 2.75 | |
| Sechskantschraube 6x30s alte Art.nr. 994-81060-30 | ||||
| 334 | 6695518 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6684766 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6693529 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6684813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 6693575 | |||
| Benzintank alte Art.nr. 872-2000-20 For Chn | ||||
| 505 | 6693785 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508A | 875769 | |||
| Messerabdeckung alte Art.nr.615-38360-20 For Tha | ||||
| 509 | 6692021 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 520 | 66A2694 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 521 | 6695796 | |||
