Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC-550'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

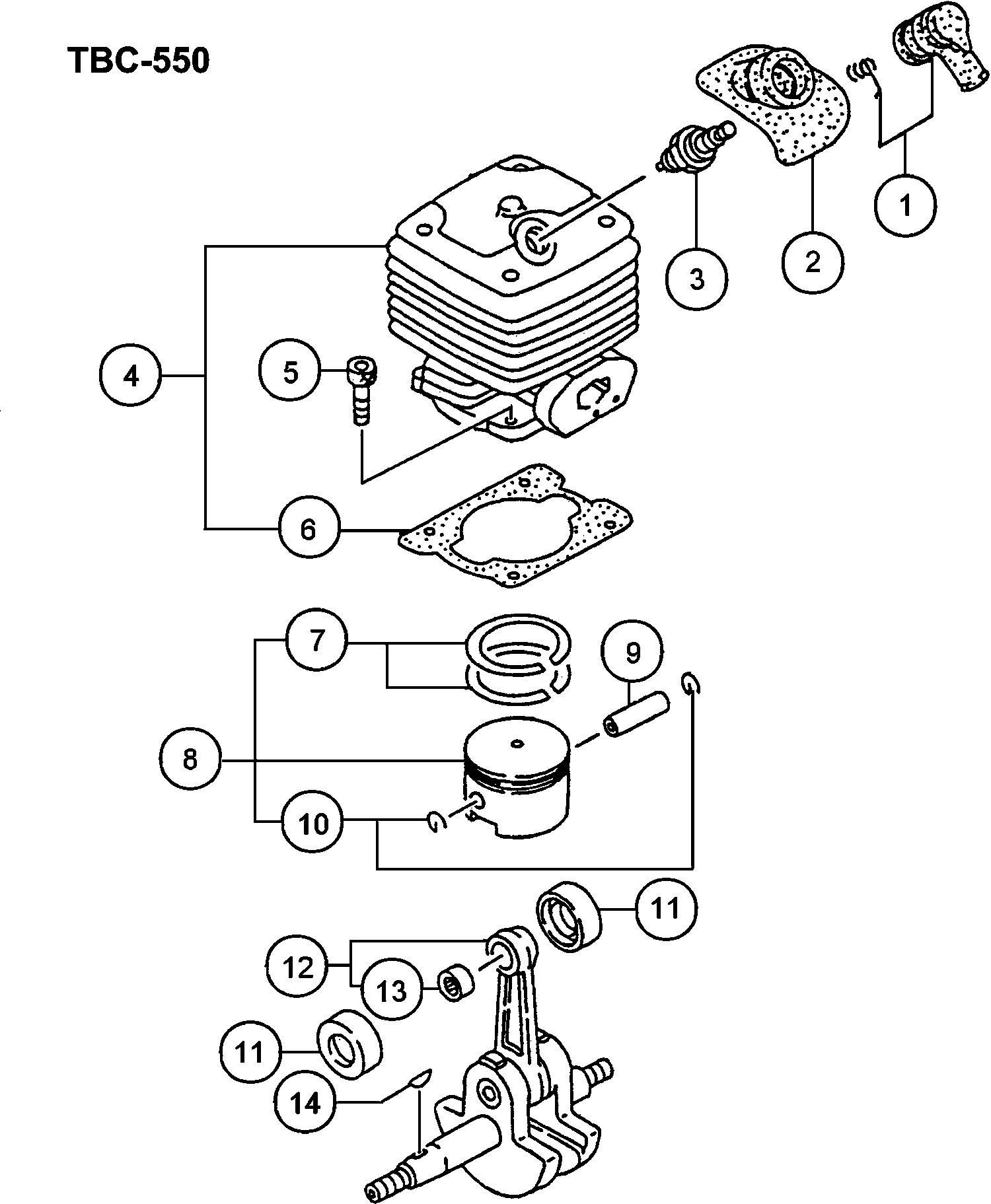

Zeichnungen der Hikoki TBC-550

Teileliste der Hikoki TBC-550

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Zündkerzenkappe kpl. alte Art.nr .157-11666-90
1 6687479 2.31 2.75
Gummiabdeckung f. Zündkerze Till J032440
2 6688336 3.30 3.93
Zündkerzenbaugruppe Bpmr6a (alt 6685086)
3 6699319 8.91 10.61
Zylinder-set alte Art.nr. 001-0422u-90
4 6685470 72.30 86.04
Sechskantbolzen Cg24ekb
5 6684586 2.15 2.56
Zylinderdichtung alte Art.nr. 017-04220-21
6 6685738 1.15 1.37
Kolbenring alte Art.nr. 041-04090-21
7 6686126 7.75 9.22
Kolben Set alte Art.nr. 030-0422u-90
8 6685887 19.21 22.86
Kolbenbolzen 10x35 alte Art.nr. 037-10100-20
9 6686019 2.31 2.75
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
10 6686026 1.15 1.37
Kolbenbolzen Ring alte Art.nr. 036-04090-20
11 6685993 5.28 6.28
Kurbelwelle kpl. alte Art.nr. 046-04220-80
12 6686190 88.33 105.11
Nadellager 2x8.8 alte Art.nr. 999-62101-480
13 6695602 5.28 6.28
Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20
14 6686457 1.15 1.37
kleine Mutter 10 alte Art.nr. 991-11100-013
31 6695139 1.05 1.25
Kurbelgehäuse kpl. alte Art.nr. 072-04220-91
32 6686553 60.35 71.82
Dichtung f. Kurbelgehäuse alte Art.nr. 090-04200-
33 6686713 1.15 1.37
Öldichtung Ud15257 alte Art.nr. 999-66152-564
34 6695637 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
35 6695557
Ring
36 6686463 1.15 1.37
Zwischenlegering 0.10 f. Kurbelwelle
37 6686470 1.15 1.37
Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
37 6686472 1.15 1.37
Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
37 6686473 1.15 1.37
Schraube 6x45/s alte Art.nr. 994-14060-451 Till A
38 6695367 1.15 1.37
Sechskantschraube 6x45 alte Art.nr. 990-53060-453
38A 6695084 1.15 1.37
Ring
39 6684826 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
40 6695499
Sechskantbolzen Cg24ekd
40A 6684825 2.15 2.56
Verschlussmutter Rb24e
41 6684872 2.15 2.56
Außen-empfänger alte Art.nr. 894-01401-20
42 6694043 3.30 3.93
Magnetzünder Rotor kpl alte Art.nr. 155-20537-80
43 6687371 22.24 26.46
Ring
44 6695185 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
45 6695138
Zündspule kpl. alte Art.nr.167-20537-80
46 6687649 42.20 50.22
Schraube 5 x 18/s alte Art.nr. 994-14050-181
47 6695339 1.15 1.37
kleine Unterlegscheibe Rb24e
48 6684864 2.15 2.56
Primäre Kabel-gummidichtung
49 6688049 1.15 1.37
Kabelklemme kpl.
50 6688004 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
51 6686972
Schraube 6x20/s alte Art.nr. 994-14060-202
52 6695361 1.15 1.37
Primäre Kabel-gummidichtung
53 6688055 1.15 1.37
Hauptkabel
55 6687966 6.93 8.24
Gummipuffer f. Benzintank alte Art.nr.655-04200-2
71 6692225 1.15 1.37
Ansaugkrümmerdichtung
72 6689883 1.15 1.37
Vergaser Isolator Set
73 6689950 8.58 10.20
Vergaserdichtung
74 6689826 1.15 1.37
Vergaser Set Hda97 Till H049820 For South America
75 6690467 90.45 107.64
Vergaser Till H049820
75A 6690468 90.45 107.64
Schraube 5x24ws alte Art.nr. 994-16050-241
76 6695423 1.15 1.37
Drosselhebel alte Art.nr.495-04200-20
77 6691004 1.15 1.37
Benzinleitung
78 6685267 1.15 1.37
kleine Mutter 10 alte Art.nr. 991-11100-013
79 6695139 1.05 1.25
Ring
80 6695235 1.15 1.37
Entlüftungspumpe kpl. Till H049820
81 6690080 6.93 8.24
Kraftstoffleitung kpl. 3x5x230 neue Art.nr.668461
82 6688166 4.29 5.10
Clip Cg24ekb
83 6684619 2.15 2.56
Filterpumpen Gehäuse alte Art.nr.675-01630-90
84 6692273 7.10 8.45
Benzintank alte Art.nr.591-0422p-21
85 6691526 11.88 14.13
Rückkehr Dichtung (alt 6684627)
86 6697846 1.04 1.23
Keine Informationen verfügbar, nicht bestellbar
87 6691716
Tank Halteband alte Art.nr.603-04201-20
88 6691927 6.44 7.66
Gummipuffer alte Art.nr.652-04201-20
89 6692193 6.44 7.66
Schraube 5x16/ps alte Art.nr. 994-15050-162
90 6695386 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
92 6684625
Schalldämpferschutz alte Art.-nr.738-04220-20
111 6692777 11.71 13.94
Schraube 5x12/ps alte Art.nr. 994-15050-122 Till
112 6695383 1.15 1.37
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
113 6684667 2.15 2.56
Unterlegscheibe Rb24e
114 6684918 2.15 2.56
Sechskantschraube 6x65 alte Art.nr. 990-53060-653
115 6695088 2.31 2.75
Ring
116 6684639 2.15 2.56
Auspuffdämpfer-set alte Art.nr.704-0423z-90
117 6692465 22.24 26.46
Schalldämpfer Bolzen alte Art.nr. 751-04200-20 Fo
118 6692883 1.15 1.37
Auspuffrohr alte Art.nr.721-0423z-90
119 6692648 3.30 3.93
Schraube 4x8/s alte Art.nr. 994-14040-081
120 6695325 1.15 1.37
Schalldämpferdichtung alte Art.-nr.737-04230-20
121 6692741 1.15 1.37
Hitzeschutz alte Art.nr. 133-04230-20
122 6687242 2.31 2.75
Schraube 5x18/ps alte Art.nr. 994-15050-182
123 6695389 1.15 1.37
Benzintank Halterung alte Art.nr.653-04200-20
124 6692205 4.79 5.70
Gummipuffer f. Benzintank alte Art.nr.655-06100-2
125 6692227 1.15 1.37
Ring
126 6689645 1.15 1.37
Kupplungshebel alte Art.nr. 290-04270-80
127 6688615 13.70 16.30
Kupplungsfeder
128 6689429 3.30 3.93
Unterlegscheibe
129 6695203 1.15 1.37
Kupplungs Stufen Bolzen
130 6689628 2.31 2.75
Kupplungswelle komp.
131 6699561 19.36 23.04
Seilzugstarter Gehäuse
151 6692970 26.16 31.13
Seilzugstarter Gehäuse alte Art.nr.772-04220-80 T
152 6693025 14.19 16.88
Starter für Seilhaspel alte Art.nr.769-04220-20 T
153 6693007 4.95 5.89
Rückholfeder alte Art.nr. 779-04220-20 Till G1055
154 6693114 9.08 10.80
Starterkabel alte Art. Nr. 783-04270-20 Till G105
155 6693165 3.30 3.93
Kappe f. Startergriff alte Art.nr.835-04220-20 Ti
156 6693607 2.31 2.75
Startergriff alte Art.nr. 785-04220-20 Till G1055
157 6693232 3.30 3.93
Stellschraube alte Art.nr. 839-04220-20
158 6693634 1.15 1.37
Startersperre alte Art.nr. 788-0162v-20 Till G105
159 6693302 2.31 2.75
Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since
160 6684683 2.15 2.56
Schraube 5x25ps alte Art.nr. 994-15050-252
161 6695395 1.15 1.37
Feder f. Startersperre alte Art.nr. 790-0162v-20
162 6693345 2.31 2.75
Starter Riemenscheib alte Art.nr. 798-04220-90 Ti
163 6693395 11.05 13.15
Reinigerkörperset (alt 6690106)
181 6699506 14.21 16.91
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
182 6692244 1.15 1.37
Kontrollschild alte Art.nr.476-0422u-80
183 6690848 2.31 2.75
Filter Element
184 6690357 2.31 2.75
Filterabdeckung
185 6690149 8.58 10.20
Bolzen
186 6690383 1.15 1.37
Schraube 5x60/s alte Art.nr. 994-14050-601
187 6695354 1.15 1.37
Schraube
201 6685210 1.15 1.37
Pumpengehäuse alte Art.nr.575-25012-20
202 6691420 8.25 9.82
Pumpendichtung alte Art.nr.577-25012-20
203 6691455 2.31 2.75
Pumpen Membrane alte Art.nr.576-25012-20
204 6691446 5.28 6.28
Schutzsieb Cg24ekb
205 6684700 4.29 5.10
Leerlauf Justierfede
206 6690766 2.31 2.75
Leerlauf Justierschraube
207 6690736 3.30 3.93
Nadelventil alte Art.nr. 603-25012-20
208 6685215 5.28 6.28
Ventilfeder Für Südamerika,crc
209 6690871 2.31 2.75
Ventilfeder
209A 6690874 4.45 5.30
Schalthebel
210 6690819 4.45 5.30
Gelenkwelle
211 6685219 1.15 1.37
Gelenkwellenset
212 6685218 2.31 2.75
Membran Dichtung alte Art.nr.475-25032-20 Till H0
213 6690840 3.30 3.93
Dosiermembrane alte Art.nr.6690829 Till H049820
214 6690829 11.88 14.13
Luftspülung Till H049820
215 6690434 18.00 21.42
Membranabdeckung Till H049820
216 6690860 6.44 7.66
Schrauben Set alte Art.nr.548-25016-20 Till H0498
217 6691310 1.15 1.37
Justierfeder alte Art.nr.623-25054-20 Till B03170
218 6692049 2.10 2.50
Nicht mehr lieferbar, kein Ersatz
219 6690715
Nicht mehr lieferbar, kein Ersatz
220 6690692
Keine Informationen verfügbar, nicht bestellbar
231 6688582
Kugellager #6202z
232 6695559 6.44 7.66
Anschlagring außen C-15 alte Art.nr. 993-50015-00
233 6695285 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
234 6689506
Keine Informationen verfügbar, nicht bestellbar
235 6695337
Keine Informationen verfügbar, nicht bestellbar
236 6691828
Kupplungsgehäuse
237 6689193 20.11 23.93
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
238 6684667 2.15 2.56
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
239 6695042 1.15 1.37
Röhrenhalter
240 6688541 3.30 3.93
Sechskantschraube 6x45 alte Art.nr. 990-53060-453
241 6695084 1.15 1.37
Ring
242 6684826 2.15 2.56
Ring
243 6695194 1.15 1.37
Vierkantmutter alte Art.nr. 991-91060-061
244 6696512 1.04 1.23
Keine Informationen verfügbar, nicht bestellbar
261 6689464
Nicht mehr lieferbar, kein Ersatz
262 6689356
Hülse kpl
263 6689515 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
264 6689271
Hubmetallmanschette
265 6689252 2.31 2.75
Sechskantbolzen 5x30.p alte Art.nr. 994-62050-304
266 6695501 1.15 1.37
Spezialmutter
267 6689100 1.15 1.37
Handgriff Cg24eks alte Art.nr. 165,37590-20
268 6684708 6.44 7.66
Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
269 6695492 1.15 1.37
Griffhalter A silber alte Art.nr.506-37121-20
270 6691132 5.94 7.07
Griffhalter B silber alte Art.nr.507-37121-20
271 6691148 4.95 5.89
Griffhalter C silber alte Art.nr.508-33411-20
272 6691167 3.30 3.93
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
273 6684714 2.15 2.56
Klammer Cg24eks
274 6684715 2.15 2.56
Linker Griff Cg24eks
275 6684716 29.19 34.73
Schutzrohr 7x790l alte Art.nr. 164-07079-00
276 6687542 2.31 2.75
Griff rechts alte Art.nr.501-37169-20
278 6691075 18.75 22.31
Drosselklappen kpl alte Art.nr. 870-37168-91
279 6693728 42.20 50.22
Sicherheitshebel Cg24ekb
280 6684721 6.44 7.66
Rückholfeder Cg24ekb
281 6684722 2.15 2.56
Drosselklappendraht Cg24eks
282 6684723 10.23 12.17
Blind Stopfen Cg24ekb
283 6684724 2.15 2.56
Schraube Cg24ekb
284 6684725 2.15 2.56
Schraube Cg24eks
285 6684726 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
286 6684727
Stoppschalter alte Art.nr. 156-037168-80 Till D02
287 6687438 14.38 17.11
Stoppschalter kpl. alte Art.nr. 156-37168-81 Sinc
287A 6687439 14.38 17.11
Drosselklappen Draht alte Art.nr. 887-37168-80
289 6694008 12.38 14.73
Drosselklappen-seil alte Art.nr.885-37168-80 Till
290 6693953 28.14 33.48
Drosselklappen-seil alte Art.nr.885-37168-81 Sinc
290A 6693954 28.14 33.48
Getriebegehaeuse
301 6688801 108.45 129.06
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
302 6684709 2.15 2.56
Stop Ring Cg24ekd, Cg18dal, Cg18dl
303 6684741 2.15 2.56
Anschlagring C außen Cg24eks alte Art.nr. 289-522
304 6684664 2.15 2.56
Kugellager #6001z
305 6695532 6.60 7.85
Kugellager Cg24ekb
306 6684608 3.80 4.52
Getriebegehäuse silber
307 6688703 28.14 33.48
Federscheibe Cg24ekd
308 6684834 2.15 2.56
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
309 6684667 2.15 2.56
Sechskantbolzen Cg24ekd
309A 6684829 2.15 2.56
Plus Kopfbolzen 8x10 alte Art.nr. 994-23080-100
310 6695437 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
311 6695524
Getriebewelle 6x11x14 alte Art.nr. 304-37850-21 E
312 6688942 22.24 26.46
Kugellager #6203dd
313A 6695564 9.58 11.39
Anschlagring innen C-40 alte Art.nr. 993-51040-00
314 6695298 1.15 1.37
Messerhalterung alte Art.nr. 310-37100-22
315 6689022 15.28 18.18
Kappe f. Messerhalterung 6x11x14 alte Art.nr. 311
316 6689052 4.45 5.30
Schutzabdeckung A kpl alte Art.nr.307-37100-81
317 6688982 4.45 5.30
Schraube 5 x 16 Ws alte Art.nr. 994-16050-162
318 6695418 1.15 1.37
Fixiermutter für Messer L/h
319 6689072 2.31 2.75
Ring
320 6689157 1.15 1.37
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
321 6684714 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
322 6690299
Halterung f. Abdeckung 30 Since D068891 Except Fo
322A 6690312 5.11 6.08
Blattschutz 30 Ce Till D068890 Except For Usa
323 6690230 15.88 18.89
Blattschutz 30 Ce Since D068891 Except For Usa
323A 6690264 18.15 21.60
Sicherheitsabdeckung Cg24ekd, Cg18dal, Cg18dl
324 6684748 4.29 5.10
Nicht mehr lieferbar, kein Ersatz
325 6690372
Blattschutz Since D068891 Except For Usa
325A 6690376 9.40 11.19
Messer Till D068890 Except For Usa
326 6693386 4.45 5.30
Messer Cg24ekd For Irl
326A 6684750 4.29 5.10
Schraube 5x12/s alte Art.nr. 994-14050-121 Till D
327 6695334 1.15 1.37
Schneidschraube Cg24ekd
327A 6684751 2.15 2.56
Zahnrad/ritzel Set alte Art.nr. 301-37100-00
328 6688866 26.16 31.13
Sechskantmutter 5
329 6684965 1.04 1.23
Messer Cg24ekb, Cg18dal, Cg18dl Till H130080 Exce
330 6684754 8.58 10.20
Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus
331 6684753 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
501 6684813
Keine Informationen verfügbar, nicht bestellbar
502 6684764
Schutzabdeckung B alte Art.nr. 308-37861-20
503 6688994 2.31 2.75
Keine Informationen verfügbar, nicht bestellbar
504A 875769
Messerabdeckung alte Art.nr.615-37181-20 Since Y2
505 6692016 8.41 10.01
Keine Informationen verfügbar, nicht bestellbar
506 6695792
Keine Informationen verfügbar, nicht bestellbar
507 6695796

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
