Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TBC260PF'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

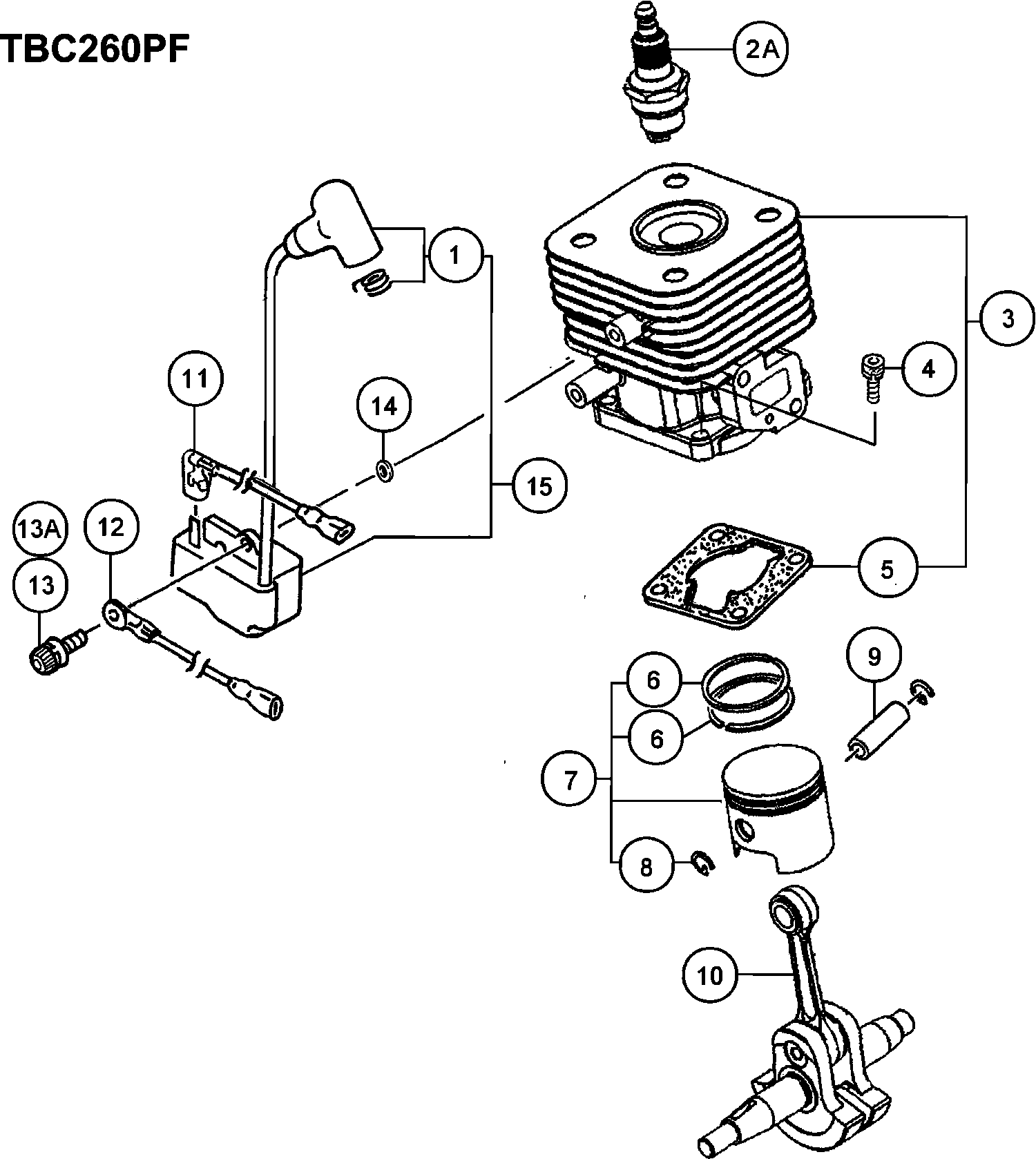

Zeichnungen der Hikoki TBC260PF
Teileliste der Hikoki TBC260PF
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Steckerkappe Rb24e | ||||
| 1 | 6684894 | 8.58 | 10.20 | |
| Zündkerze (alt 6685052) | ||||
| 2A | 6699322 | 2.48 | 2.95 | |
| Zylinder Set Rb24e Includ.65 | ||||
| 3 | 6684897 | 77.74 | 92.51 | |
| Sechskantbolzen Cg24ekb | ||||
| 4 | 6684586 | 2.15 | 2.56 | |
| Zylinderdichtung Rb24e | ||||
| 5 | 6684896 | 2.15 | 2.56 | |
| Kolbenring Cg24ekb | ||||
| 6 | 6684588 | 8.58 | 10.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 7 | 6684898 | |||
| Kolbenstift Cg24ekb | ||||
| 8 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift Cg24ekb | ||||
| 9 | 6684591 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 10 | 6686219 | |||
| Kabelstopper B190m | ||||
| 11 | 6687836 | 2.31 | 2.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 12 | 6688443 | |||
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 13 | 6684599 | 2.15 | 2.56 | |
| Hochspannungsschraube 4x18ws alte Art.nr. 994-160 | ||||
| 13A | 6695407 | 1.15 | 1.37 | |
| Unterlegscheibe Cg24ekb | ||||
| 14 | 6684600 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 6687684 | |||
| Getriebewelle Cg24ekb | ||||
| 21 | 6684604 | 2.15 | 2.56 | |
| Getriebewelle Cg24ekb | ||||
| 21 | 6684605 | 2.15 | 2.56 | |
| Kurbelgehäuse Rb24e Since D038601 | ||||
| 22 | 6684905 | 54.45 | 64.80 | |
| Öldichtung Cg24ekb | ||||
| 23 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 24 | 6684608 | 3.80 | 4.52 | |
| Kurbelgehäuse Rb24e | ||||
| 25 | 6684904 | 2.15 | 2.56 | |
| Sechskantbolzen Rb24e | ||||
| 26 | 6684903 | 2.15 | 2.56 | |
| Magnetzünder Rotor kpl alte Art.nr. 155-21012-81 | ||||
| 27 | 6687384 | 16.19 | 19.26 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 28 | 6684611 | 2.15 | 2.56 | |
| Sechskantmutter Cg24ekb | ||||
| 29 | 6684612 | 2.15 | 2.56 | |
| Ansaugkrümmerdichtung | ||||
| 41 | 6689895 | 1.15 | 1.37 | |
| Isolator Set | ||||
| 42 | 6689972 | 6.28 | 7.47 | |
| Sechskantbolzen Cg24ekb | ||||
| 43 | 6684617 | 2.15 | 2.56 | |
| Vergaserdichtung Cg24ekb | ||||
| 44 | 6684616 | 2.15 | 2.56 | |
| Drosselplatte alte Art.nr.528-0652n-22 | ||||
| 45 | 6691276 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 46 | 6690120 | |||
| Filter Schwamm neue Art.-nr.:6690365 | ||||
| 47 | 6690365 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 48 | 6690402 | |||
| Abdeckung Fixing Bolt Comp. | ||||
| 49 | 6698730 | 3.15 | 3.75 | |
| Schraube 5x55 alte Art.nr. 990-11050-552 | ||||
| 50 | 6694914 | 1.15 | 1.37 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 51 | 6684662 | 2.15 | 2.56 | |
| kleine Unterlegscheibe Rb24e | ||||
| 52 | 6684864 | 2.15 | 2.56 | |
| Vergaser Set Wyj318 | ||||
| 53 | 6690465 | 58.39 | 69.48 | |
| Drosselkontrollhebel alte Art.nr.523-0652n-20 | ||||
| 54 | 6691239 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 55A | 6697951 | |||
| Stand alte Art.nr.940-07350-20 | ||||
| 56 | 6694787 | 3.30 | 3.93 | |
| Hülse Cg24ekb | ||||
| 57 | 6684623 | 2.15 | 2.56 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 58A | 6697846 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 59 | 6684626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 6684620 | |||
| Clipd6new | ||||
| 61 | 6685198 | 1.15 | 1.37 | |
| SHIELD TUBE SET | ||||
| 62A | 6698970 | 10.68 | 12.71 | |
| Sechskantbolzen Cg24ekb | ||||
| 63 | 6684617 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb | ||||
| 64 | 6684634 | 2.15 | 2.56 | |
| Tankdeckel alte Art.nr.595-03002-90 Since K032881 | ||||
| 65 | 6691748 | 7.59 | 9.03 | |
| Blechschraube 4x14 alte Art.nr. 993-49040-142 | ||||
| 66 | 6695280 | 1.15 | 1.37 | |
| Ring | ||||
| 67 | 6685070 | 1.15 | 1.37 | |
| Zylinder Abdeckung | ||||
| 81 | 6685693 | 4.79 | 5.70 | |
| Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16 | ||||
| 82 | 6695504 | 1.15 | 1.37 | |
| Sechskantbolzen 6x65 alte Art.nr. 990-51060-653 | ||||
| 83 | 6695067 | 1.15 | 1.37 | |
| Ring | ||||
| 84 | 6684639 | 2.15 | 2.56 | |
| Schalldämpfer alte Art.-nr.706-07500-80 | ||||
| 85 | 6692576 | 70.33 | 83.69 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 86 | 6692888 | |||
| Auspuff Set alte Art.-nr.734-07255-90 | ||||
| 87 | 6692715 | 3.30 | 3.93 | |
| Schraube Cg24ekb alte Art.nr. 994-36040-081 | ||||
| 88 | 6684651 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 89 | 6692701 | |||
| Hitzeschutz alte Art.nr. 133-07500-20 | ||||
| 90 | 6687265 | 4.45 | 5.30 | |
| Schalldämpferdichtung alte Art.-nr.738-07500-20 | ||||
| 91 | 6692818 | 13.04 | 15.51 | |
| Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185 | ||||
| 92 | 6695508 | 1.15 | 1.37 | |
| Schraube 4x18/ps alte Art.nr. 994-15040-182 Since | ||||
| 92A | 6695375 | 1.15 | 1.37 | |
| Verschlussabdeckung | ||||
| 93 | 6688344 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 94 | 6684642 | |||
| Kupplungsschuh Cg24ekb | ||||
| 95 | 6684643 | 11.55 | 13.74 | |
| Kupplungsfeder Cg24ekb | ||||
| 96 | 6684644 | 2.15 | 2.56 | |
| Kupplungsscheibe Cg24ekb | ||||
| 97 | 6684645 | 2.15 | 2.56 | |
| Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20 | ||||
| 98 | 6684646 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb | ||||
| 99 | 6684634 | 2.15 | 2.56 | |
| Ring | ||||
| 100 | 6684648 | 2.15 | 2.56 | |
| Schneidschraube Cg24ekb | ||||
| 101 | 6684636 | 2.15 | 2.56 | |
| Seilzugstartergehäuse Rb24e Includ.183-190 Till E | ||||
| 111 | 6684938 | 23.45 | 27.91 | |
| Seilzugstarter Gehäuse Rb24e Since En90001(till 1 | ||||
| 112 | 6684944 | 17.24 | 20.51 | |
| Starter f. Seilhaspel Rb24e Since En90001(till 10 | ||||
| 113 | 6684941 | 6.44 | 7.66 | |
| Rückholfeder Rb24e Till Eo99999 | ||||
| 114 | 6684942 | 9.40 | 11.19 | |
| Schwenkhebel Rb24e Till Eo99999 | ||||
| 115 | 6684940 | 2.15 | 2.56 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 116 | 6684679 | 2.15 | 2.56 | |
| Seilzug Strebe Rb24e Till Eo99999 | ||||
| 117 | 6684939 | 2.15 | 2.56 | |
| Seil Till Eo99999 | ||||
| 118 | 6684943 | 4.29 | 5.10 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 119 | 6684680 | 2.15 | 2.56 | |
| Starterscheibe Rb24e Till Eo99999 | ||||
| 121 | 6684937 | 6.44 | 7.66 | |
| Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185 | ||||
| 122 | 6695508 | 1.15 | 1.37 | |
| Schraube 4x18/ps alte Art.nr. 994-15040-182 Since | ||||
| 122A | 6695375 | 1.15 | 1.37 | |
| Pumpengehäuse Rb24e | ||||
| 131 | 6684879 | 62.16 | 73.97 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 132 | 6684687 | 16.34 | 19.44 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 133 | 6684688 | 8.58 | 10.20 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 134 | 6684689 | 6.44 | 7.66 | |
| Dosiermembrane alte Art.nr.474-25241-80 | ||||
| 135 | 6690830 | 11.88 | 14.13 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 136 | 6684691 | 8.58 | 10.20 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 137 | 6684693 | 8.58 | 10.20 | |
| Pumpendichtung alte Art.nr.577-25100-20 | ||||
| 138 | 6691457 | 7.10 | 8.45 | |
| Hauptdüse #38.5 alte Art.nr. 599-200bw-38 | ||||
| 139 | 6696130 | 5.78 | 6.87 | |
| Starterscheibe Rb24e Till Eo99999 | ||||
| 140 | 6684937 | 6.44 | 7.66 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 141 | 6684696 | 2.15 | 2.56 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 142 | 6684697 | 6.44 | 7.66 | |
| Drosselschrauben Set Rb24e | ||||
| 143 | 6684870 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 144 | 6684873 | 6.44 | 7.66 | |
| Verschlussmutter Rb24e | ||||
| 145 | 6684872 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 146 | 6684871 | 4.29 | 5.10 | |
| Filterdichtung Rb24e | ||||
| 147 | 6684875 | 4.29 | 5.10 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 148 | 6684699 | 2.15 | 2.56 | |
| Sicherungsscheibe Rb24e | ||||
| 149 | 6684874 | 2.15 | 2.56 | |
| Schutzsieb Cg24ekb | ||||
| 150 | 6684700 | 4.29 | 5.10 | |
| Kupplungszylinder | ||||
| 161 | 6688580 | 10.89 | 12.96 | |
| Anschlagring C außen Cg24eks alte Art.nr. 289-522 | ||||
| 162 | 6684664 | 2.15 | 2.56 | |
| Gummipuffer alte Art.nr.599-00980-21 | ||||
| 163 | 6691823 | 3.30 | 3.93 | |
| Sechskantbolzen 5x16 alte Art.nr. 990-51050-163 | ||||
| 164 | 6695046 | 1.15 | 1.37 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 165 | 6684709 | 2.15 | 2.56 | |
| Lüftergehäuse | ||||
| 166 | 6686959 | 15.13 | 18.00 | |
| Leitungshalter Tpe | ||||
| 167 | 6689651 | 5.94 | 7.07 | |
| Unterlegscheibe Rb24e | ||||
| 168 | 6684918 | 2.15 | 2.56 | |
| Ring | ||||
| 169 | 6689159 | 1.15 | 1.37 | |
| Metallfitting | ||||
| 170 | 6689664 | 3.30 | 3.93 | |
| Antriebswelle | ||||
| 181 | 6689477 | 14.21 | 16.91 | |
| Getriebewelle Röhre kpl. | ||||
| 182 | 6689386 | 32.21 | 38.33 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 183 | 6684831 | |||
| Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01 | ||||
| 184 | 6684835 | 2.15 | 2.56 | |
| Schlaufengriff alte Art.nr.500-37286-20 | ||||
| 185 | 6691046 | 5.78 | 6.87 | |
| Griffhalter A alte Art.nr.506-37300-20 | ||||
| 186 | 6691134 | 2.31 | 2.75 | |
| Griff alte Art.nr.503-3738e-20 | ||||
| 187 | 6691098 | 6.44 | 7.66 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 188 | 6684838 | 2.15 | 2.56 | |
| Drosselklappen-seil alte Art.nr.885-37394-80 | ||||
| 189 | 6693963 | 3.30 | 3.93 | |
| Blechschraube 5x20 alte Art.nr. 993-11052-012 | ||||
| 190 | 6695255 | 1.15 | 1.37 | |
| Ring | ||||
| 191 | 6689681 | 1.15 | 1.37 | |
| Drosselklappen kpl alte Art.nr. 870-37286-90 | ||||
| 192 | 6693736 | 16.64 | 19.80 | |
| Stoppschalter alte Art.nr.162-37101-20 For Europe | ||||
| 193 | 6687515 | 2.31 | 2.75 | |
| Blechschraube 3x8 alte Art.nr. 6695274 | ||||
| 194 | 6695274 | 1.15 | 1.37 | |
| Stoppschaltersockel alte Art.nr. 259-37101-20 For | ||||
| 195 | 6688374 | 2.31 | 2.75 | |
| Stoppschalter Feder For Europe | ||||
| 196 | 6688385 | 2.31 | 2.75 | |
| Erdleitung B1150m | ||||
| 197 | 6687805 | 2.31 | 2.75 | |
| Erdanschluß A alte Art.nr. 176-37101-20 | ||||
| 198 | 6687801 | 2.31 | 2.75 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 199 | 6685000 | |||
| Anschlagring E-5 alte Art.nr. 993-55060-001 | ||||
| 200 | 6695311 | 1.15 | 1.37 | |
| Rückholfeder alte Art.nr.832-37101-20 | ||||
| 201 | 6693601 | 1.15 | 1.37 | |
| Drosselhebel alte Art.nr.880-37286-20 | ||||
| 202 | 6693804 | 3.30 | 3.93 | |
| Schraube 5x20 alte Art.nr. 994-31050-201 | ||||
| 203 | 6695453 | 1.15 | 1.37 | |
| Schaft Verriegelungsknopf alte Art.nr. 853-37101- | ||||
| 204 | 6693653 | 1.15 | 1.37 | |
| Sperrtasten Feder alte Art.nr. 958-37101-20 | ||||
| 205 | 6694834 | 1.15 | 1.37 | |
| Sperrtaste alte Art.nr. 956-37101-20 | ||||
| 206 | 6694829 | 2.31 | 2.75 | |
| Kabelstopper B430m | ||||
| 207 | 6687915 | 2.31 | 2.75 | |
| Schutzrohr 10x190l alte Art.nr. 164-10019-00 | ||||
| 208 | 6687563 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 209A | 6697902 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 221 | 6688812 | |||
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 222 | 6684709 | 2.15 | 2.56 | |
| STOPFENRING C-22, innen (ALT 993-51022-002) | ||||
| 223 | 6695293 | 1.15 | 1.37 | |
| Anschlagring E-5 alte Art.nr. 993-57010-002 | ||||
| 224 | 6695315 | 1.15 | 1.37 | |
| Kugellager | ||||
| 225 | 6695579 | 5.78 | 6.87 | |
| Kugellager 6900 | ||||
| 226 | 6695577 | 6.60 | 7.85 | |
| Getriebegehäuse 24 | ||||
| 227 | 6688808 | 15.88 | 18.89 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 228 | 6684667 | 2.15 | 2.56 | |
| Ölschraube | ||||
| 229 | 6689109 | 1.15 | 1.37 | |
| Kugellager Cg24ekd | ||||
| 230 | 6684734 | 8.58 | 10.20 | |
| Getriebewelle | ||||
| 231 | 6688946 | 19.06 | 22.68 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 232 | 6695554 | |||
| Anschlagring innen C-32 alte Art.nr. 993-51032-00 | ||||
| 233 | 6695295 | 1.15 | 1.37 | |
| Messerhalterung alte Art.nr. 310-38150-20 | ||||
| 234 | 6689032 | 11.71 | 13.94 | |
| Ring | ||||
| 235 | 6689159 | 1.15 | 1.37 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 236 | 6684714 | 2.15 | 2.56 | |
| Sicherheitsbügel (ALT 442-37417-20) | ||||
| 237 | 6685065 | 2.31 | 2.75 | |
| Sicherheitsabdeckung, 24 Dia For Aus (sl) | ||||
| 238 | 6690272 | 13.20 | 15.71 | |
| Halterung f. Sicherheitsabdeckung | ||||
| 239 | 6690343 | 3.30 | 3.93 | |
| Messer For Aus (sl) | ||||
| 240 | 6693388 | 6.28 | 7.47 | |
| Schneidschraube Cg24ekb, Cg18dal, Cg18dl For Aus | ||||
| 241 | 6684753 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 242 | 6684667 | 2.15 | 2.56 | |
| Zahnrad/ritzel Teile-set alte Art.nr. 301-38150-0 | ||||
| 243 | 6688882 | 18.15 | 21.60 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6684813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6684764 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 510 | 6695784 | |||
| Befestigungsmutter Cg24ekd, Cg18dal, Cg18dl Till | ||||
| 511 | 6684756 | 9.08 | 10.80 | |
| Schneidegehäuse Cg24ekd, Cg18dal, Cg18dl Till Tl0 | ||||
| 512 | 6684757 | 22.69 | 27.00 | |
| Spezial Mutter Cg24ekd, Cg18dal, Cg18dl Till Tl06 | ||||
| 513 | 6684758 | 9.40 | 11.19 | |
| Rollenfeder Cg24ekd, Cg18dal, Cg18dl Till Tl06052 | ||||
| 514 | 6684759 | 4.29 | 5.10 | |
| Spule Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | ||||
| 515 | 6684760 | 15.58 | 18.53 | |
| Schneidegehäuse Cg24eks, Cg18dal, Cg18dl Till Tl0 | ||||
| 516 | 6684761 | 36.15 | 43.02 | |
| Kabelschuh Cg24ekd, Cg18dal, Cg18dl Till Tl060520 | ||||
| 517 | 6684762 | 4.29 | 5.10 | |
| Befestigungsmutter L-m8x1.25 alte Art.nr. 356-338 | ||||
| 518 | 6689624 | 7.75 | 9.22 | |
| Ring | ||||
| 519 | 6685072 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 520 | 6697805 | |||
| Nylonseilschneider | ||||
| 521 | 6601148 | 19.21 | 22.86 | |
| Gehäuse (b) Dh40sr | ||||
| 522 | 6601149 | 10.73 | 12.76 | |
| Mutter (1) | ||||
| 523 | 6601150 | 6.93 | 8.24 | |
| Rollfeder alte Art.nr. 793-38454-20 Since Tl06052 | ||||
| 524 | 6693380 | 3.30 | 3.93 | |
| Leinenhalter | ||||
| 525 | 6601151 | 7.59 | 9.03 | |
| Abdeckung (1) | ||||
| 526 | 6601152 | 7.75 | 9.22 | |
| Kabelschuh Cg24ekb Since Tl060521 | ||||
| 527 | 6684810 | 2.15 | 2.56 | |
| Typenschild alte Art.nr.906-07500-22 | ||||
| 601 | 6694245 | 2.10 | 2.50 | |
| Symbol Makierung alte Art.nr.929-7500-20 | ||||
| 602 | 6694686 | 1.05 | 1.25 | |
| Symbol Makierung alte Art.nr. 929-38100-20 | ||||
| 603 | 6694741 | 3.30 | 3.93 | |
