Hikoki TBL-7800 Zeichnungen und Teile

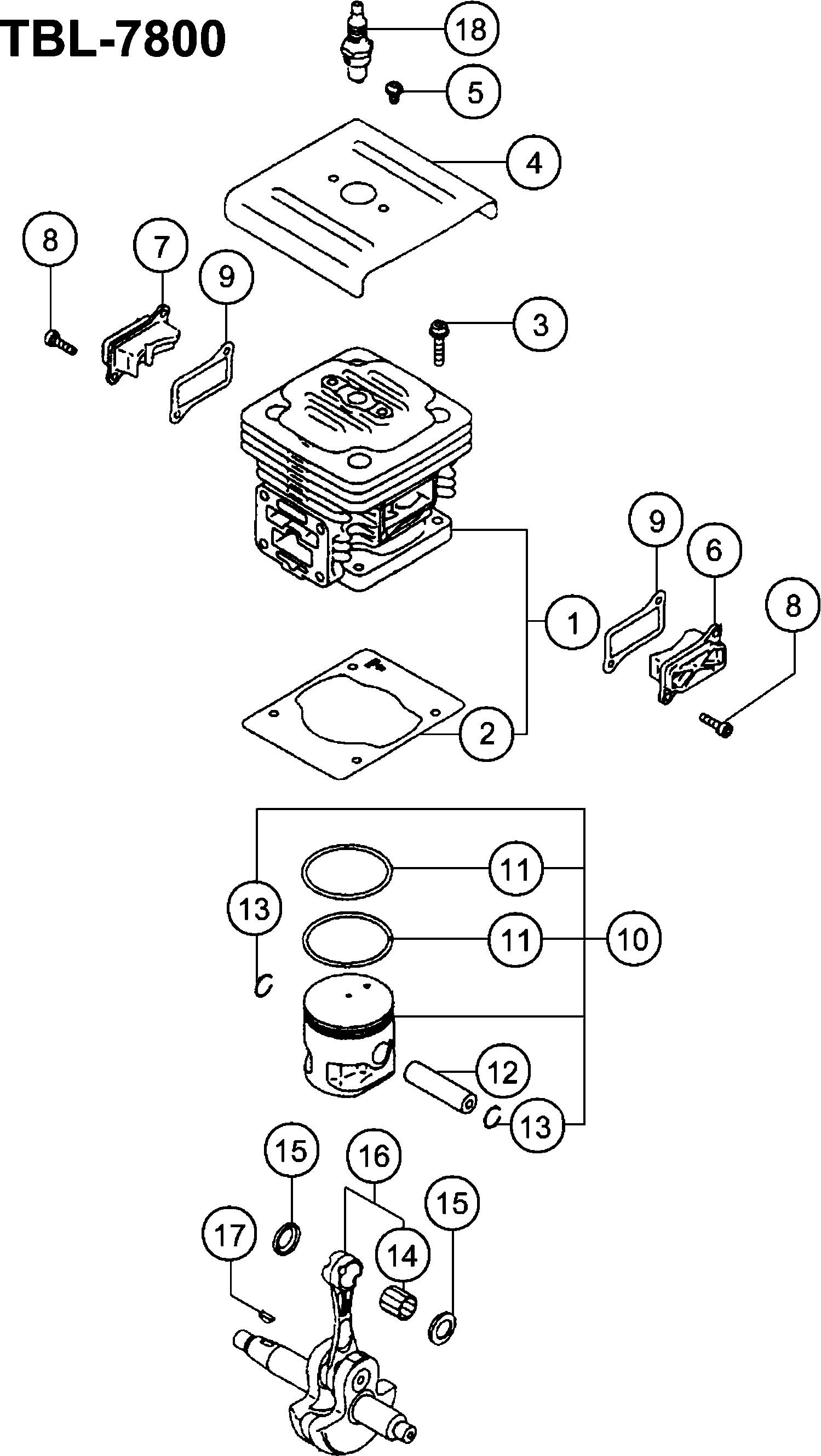

Zeichnungen der HIKOKI TBL-7800
Teileliste der Hikoki TBL-7800
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Zylinder-set alte Art.nr. 001-16005-90 | ||||
1 | 6685500 | Zylinder-set alte Art.nr. 001-16005-90 | € 233.23 | |
Zylinderdichtung alte Art.nr. 017-16005-20 | ||||
2 | 6685757 | Zylinderdichtung alte Art.nr. 017-16005-20 | € 4.95 | |
Zylinder Schraube | ||||
3 | 6685846 | Zylinder Schraube | € 1.11 | |
Zylinder Abdeckung | ||||
4 | 6685699 | Zylinder Abdeckung | € 9.10 | |
Schraube alte Art.nr.806-31905-20 | ||||
5 | 6693472 | Schraube alte Art.nr.806-31905-20 | € 5.43 | |
Anschluß Abdeckung alte Art.nr. 050-16005-20 | ||||
6 | 6686257 | Anschluß Abdeckung alte Art.nr. 050-16005-20 | € 9.27 | |
Port Abdeckung F alte Art.nr. 051-16005-20 | ||||
7 | 6686282 | Port Abdeckung F alte Art.nr. 051-16005-20 | € 9.27 | |
Schraube alte Art.nr.808-31905-20 | ||||
8 | 6693480 | Schraube alte Art.nr.808-31905-20 | € 1.11 | |
Deckeldichtung alte Art.nr. 052-16005-20 | ||||
9 | 6686317 | Deckeldichtung alte Art.nr. 052-16005-20 | € 3.19 | |
Kolben Set alte Art.nr. 030-16005-90 | ||||
10 | 6685906 | Kolben Set alte Art.nr. 030-16005-90 | € 23.43 | |
Kolbenring alte Art.nr. 041-16005-20 | ||||
11 | 6686136 | Kolbenring alte Art.nr. 041-16005-20 | € 13.26 | |
Kolbenbolzen alte Art.nr. 037-16005-20 | ||||
12 | 6686022 | Kolbenbolzen alte Art.nr. 037-16005-20 | € 13.32 | |
Sicherungsring alte Art.nr. 039-16005-20 | ||||
13 | 6686037 | Sicherungsring alte Art.nr. 039-16005-20 | € 9.10 | |
Nagellager alte Art.nr. 800-31905-20 | ||||
14 | 6693415 | Nagellager alte Art.nr. 800-31905-20 | € 69.99 | |
Kolbenbolzen Ring alte Art.nr. 036-16005-20 | ||||
15 | 6685996 | Kolbenbolzen Ring alte Art.nr. 036-16005-20 | € 3.19 | |
Kurbelwelle kpl. alte Art.nr. 046-16005-80 | ||||
16 | 6686239 | Kurbelwelle kpl. alte Art.nr. 046-16005-80 | € 241.00 | |
Nicht mehr lieferbar | ||||
17 | 6686458 | Nicht mehr lieferbar | ||
Spark Plug Ass'y Cmr7h | ||||
18 | 6699312 | Spark Plug Ass'y Cmr7h | € 25.47 | |
Kurbelgehäuse kpl. alte Art.nr. 072-16005-90 | ||||
31 | 6686606 | Kurbelgehäuse kpl. alte Art.nr. 072-16005-90 | € 138.06 | |
Dichtung f. Kurbelgehäuse alte Art.nr. 090-16005- | ||||
32 | 6686730 | Dichtung f. Kurbelgehäuse alte Art.nr. 090-16005- | € 4.31 | |
Kugellager 6302c828 | ||||
33 | 6693429 | Kugellager 6302c828 | € 23.43 | |
Öldichtung Iscd 16278 alte Art.nr. 999-66162-775 | ||||
34 | 6695643 | Öldichtung Iscd 16278 alte Art.nr. 999-66162-775 | € 12.78 | |
Öldichtung Iscd16428 alte Art.nr. 999-66164-275 | ||||
35 | 6695645 | Öldichtung Iscd16428 alte Art.nr. 999-66164-275 | € 15.08 | |
Nicht mehr lieferbar | ||||
36 | 6695299 | Nicht mehr lieferbar | ||
Schraube | ||||
37 | 6693500 | Schraube | € 1.02 | |
Magnetspulenabdeckung | ||||
38 | 6687984 | Magnetspulenabdeckung | € 4.50 | |
Schraube alte Art.nr.808-31905-20 | ||||
39 | 6693480 | Schraube alte Art.nr.808-31905-20 | € 1.11 | |
Schraube F 6x45 Torx | ||||
40 | 6693507 | Schraube F 6x45 Torx | € 4.31 | |
Mutter M10 f. Schwungrad | ||||
41 | 6686446 | Mutter M10 f. Schwungrad | € 5.08 | |
Magneto Rotor Comp. | ||||
42A | 6699764 | Magneto Rotor Comp. | € 79.35 | |
Nicht bestellbar | ||||
43 | 6687635 | Nicht bestellbar | ||
Spark Plug Cap Ass'y | ||||
44 | 6699766 | Spark Plug Cap Ass'y | € 15.37 | |
Gummidichtung | ||||
45 | 6688042 | Gummidichtung | € 1.02 | |
Schraube alte Art.nr.808-31905-20 | ||||
46 | 6693480 | Schraube alte Art.nr.808-31905-20 | € 1.11 | |
Kabelstopper kpl. | ||||
47 | 6687882 | Kabelstopper kpl. | € 13.42 | |
Starter Riemscheibe alte Art.nr. 798-16005-90 | ||||
48 | 6693412 | Starter Riemscheibe alte Art.nr. 798-16005-90 | € 23.43 | |
Magneto Ass'y Since G001001 | ||||
49 | 6699767 | Magneto Ass'y Since G001001 | € 229.57 | |
Ignition Coil Ass'y Since G001001 | ||||
50 | 6699765 | Ignition Coil Ass'y Since G001001 | € 150.37 | |
Isolator Set | ||||
61 | 6689985 | Isolator Set | € 8.78 | |
Schraube alte Art.nr.807-31905-20 | ||||
62 | 6693475 | Schraube alte Art.nr.807-31905-20 | € 3.19 | |
Isolator Dichtung | ||||
63 | 6689903 | Isolator Dichtung | € 9.90 | |
Vergaserdichtung Neue Art Nr.6689846 | ||||
64 | 6689849 | Vergaserdichtung Neue Art Nr.6689846 | € 3.19 | |
Schalldämpfer Set alte Art.-nr.705-16005-90 | ||||
65 | 6692538 | Schalldämpfer Set alte Art.-nr.705-16005-90 | € 97.21 | |
Nicht bestellbar | ||||
66 | 6692704 | Nicht bestellbar | ||
Schalldämpfer Bolzen alte Art.nr. 750-16005-20 | ||||
67 | 6692882 | Schalldämpfer Bolzen alte Art.nr. 750-16005-20 | € 5.43 | |
Schraube D 6x14torx alte Art.nr. 809-31905-20 | ||||
68 | 6693488 | Schraube D 6x14torx alte Art.nr. 809-31905-20 | € 5.43 | |
Schalldämpferdichtung alte Art.-nr.737-16005-20 | ||||
69 | 6692752 | Schalldämpferdichtung alte Art.-nr.737-16005-20 | € 12.78 | |
Nicht mehr lieferbar | ||||
70 | 6690204 | Nicht mehr lieferbar | ||
Vergaser Set Wya64 For Usa | ||||
71 | 6690526 | Vergaser Set Wya64 For Usa | € 297.36 | |
Nicht mehr lieferbar | ||||
74 | 6690676 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
75 | 6690851 | Nicht mehr lieferbar | ||
Filterkappe kpl. For Usa | ||||
76 | 6690054 | Filterkappe kpl. For Usa | € 15.67 | |
Nicht mehr lieferbar | ||||
77 | 6690059 | Nicht mehr lieferbar | ||
Bolzen | ||||
78 | 6690385 | Bolzen | € 4.31 | |
Filter Element | ||||
79 | 6690329 | Filter Element | € 6.07 | |
Vergasergehäuse | ||||
80 | 6688034 | Vergasergehäuse | € 2.90 | |
Ring | ||||
81 | 6684661 | Ring | € 2.08 | |
Luftfilter kpl. For Usa | ||||
82 | 6690052 | Luftfilter kpl. For Usa | € 42.89 | |
Inbusschlüssel 4 alte Art.nr. 813-31905-20 For Us | ||||
83 | 6693525 | Inbusschlüssel 4 alte Art.nr. 813-31905-20 For Us | € 5.43 | |
Schalldämpfer Set alte Art.-nr.704-16005-90 | ||||
84 | 6692505 | Schalldämpfer Set alte Art.-nr.704-16005-90 | € 114.78 | |
Seilzugstarter Gehäuse alte Art.nr. 762-16005-90 | ||||
111 | 6692999 | Seilzugstarter Gehäuse alte Art.nr. 762-16005-90 | € 69.99 | |
Seilhaspel alte Art.nr.768-16005-20 | ||||
112 | 6693006 | Seilhaspel alte Art.nr.768-16005-20 | € 13.42 | |
Rückholfeder | ||||
113 | 6693127 | Rückholfeder | € 23.43 | |
Ring | ||||
114 | 6693255 | Ring | € 5.43 | |
Klemmfeder alte Art.nr. 836-16005-20 | ||||
115 | 6693619 | Klemmfeder alte Art.nr. 836-16005-20 | € 4.31 | |
Klemmplatte alte Art.nr. 837-16005-20 | ||||
116 | 6693631 | Klemmplatte alte Art.nr. 837-16005-20 | € 19.47 | |
Ring | ||||
117 | 6693427 | Ring | € 3.19 | |
Paßschraube alte Art.nr. 839-16005-20 | ||||
118 | 6693640 | Paßschraube alte Art.nr. 839-16005-20 | € 4.31 | |
Seil alte Art-nr.783-16005-20 | ||||
119 | 6693181 | Seil alte Art-nr.783-16005-20 | € 7.34 | |
Startergriff alte Art.nr. 6693245 | ||||
120 | 6693245 | Startergriff alte Art.nr. 6693245 | € 9.90 | |
Kappe f. Startergriff alte Art.nr.833-16005-20 | ||||
121 | 6693605 | Kappe f. Startergriff alte Art.nr.833-16005-20 | € 4.31 | |
Schraube 5x16new alte Art.nr. 812-31905-20 | ||||
122 | 6693522 | Schraube 5x16new alte Art.nr. 812-31905-20 | € 2.24 | |
Pumpengehäuse alte Art.nr.575-25292-90 | ||||
131 | 6691436 | Pumpengehäuse alte Art.nr.575-25292-90 | € 134.30 | |
Schutzsieb Cg24ekb | ||||
132 | 6684700 | Schutzsieb Cg24ekb | € 4.15 | |
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
133 | 6684687 | Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | € 15.81 | |
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
134 | 6684688 | Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | € 8.30 | |
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
135 | 6684689 | Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | € 6.23 | |
Sicherungsscheibe Rb24e | ||||
136 | 6684874 | Sicherungsscheibe Rb24e | € 2.08 | |
Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
137 | 6684697 | Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | € 6.23 | |
Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
138 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2.08 | |
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
139 | 6684692 | Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | € 28.25 | |
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
140 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8.30 | |
Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
141 | 6684691 | Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | € 8.30 | |
Dosiermembrane alte Art.nr.474-25241-80 | ||||
142 | 6690830 | Dosiermembrane alte Art.nr.474-25241-80 | € 11.50 | |
Drosselschrauben Set Rb24e | ||||
143 | 6684870 | Drosselschrauben Set Rb24e | € 2.08 | |
Kabel Justierer Rb24e | ||||
144 | 6684873 | Kabel Justierer Rb24e | € 6.23 | |
Verschlussmutter Rb24e | ||||
145 | 6684872 | Verschlussmutter Rb24e | € 2.08 | |
Kabel Justierer Rb24e | ||||
146 | 6684871 | Kabel Justierer Rb24e | € 4.15 | |
Filterdichtung | ||||
147 | 6690186 | Filterdichtung | € 3.19 | |
Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
148 | 6684699 | Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | € 2.08 | |
O-RING (OUD 550-25100-20) | ||||
150 | 6684695 | O-RING (OUD 550-25100-20) | € 4.15 | |
Nicht mehr lieferbar | ||||
161 | 6685805 | Nicht mehr lieferbar | ||
Dämpfungskissen alte Art.nr. 021-31905-20 | ||||
162 | 6685814 | Dämpfungskissen alte Art.nr. 021-31905-20 | € 58.42 | |
Clip f. Dämpfungskissen alte Art.nr. 046-31905-20 | ||||
163 | 6686243 | Clip f. Dämpfungskissen alte Art.nr. 046-31905-20 | € 3.19 | |
Schulterband alte Art.nr. 022-31906-20 | ||||
164 | 6685821 | Schulterband alte Art.nr. 022-31906-20 | € 31.18 | |
Gummipuffer alte Art.nr. 030-31905-80 | ||||
165 | 6685910 | Gummipuffer alte Art.nr. 030-31905-80 | € 34.99 | |
Ring | ||||
166 | 6692961 | Ring | € 1.00 | |
Schraube alte Art.nr.817-31905-20 | ||||
167 | 6693549 | Schraube alte Art.nr.817-31905-20 | € 2.90 | |
Schraube M 5x16 Torx alte Art:nr.825-31905-20 | ||||
168 | 6693571 | Schraube M 5x16 Torx alte Art:nr.825-31905-20 | € 5.43 | |
Dämpfungskissen alte Art.nr. 031-31905-80 | ||||
169 | 6685960 | Dämpfungskissen alte Art.nr. 031-31905-80 | € 37.04 | |
Nicht mehr lieferbar | ||||
170 | 6685967 | Nicht mehr lieferbar | ||
Betriebskessel alte Art.nr. 590-16005-90 | ||||
171 | 6696103 | Betriebskessel alte Art.nr. 590-16005-90 | € 128.26 | |
Tankdeckel alte Art.nr.595-16005-90 | ||||
172 | 6691773 | Tankdeckel alte Art.nr.595-16005-90 | € 13.76 | |
Kette f. Tankkappe alte Art.nr.626-16005-20 | ||||
173 | 6692054 | Kette f. Tankkappe alte Art.nr.626-16005-20 | € 2.24 | |
Kraftstoffleitung kpl. | ||||
174 | 6688175 | Kraftstoffleitung kpl. | € 16.99 | |
Filterpumpen Gehäuse alte Art.nr.675-01630-90 | ||||
175 | 6692273 | Filterpumpen Gehäuse alte Art.nr.675-01630-90 | € 6.87 | |
Clip Cg24ekb | ||||
176 | 6684619 | Clip Cg24ekb | € 2.08 | |
Bolzen | ||||
177 | 6691980 | Bolzen | € 4.94 | |
Clip alte Art.nr.680-31905-20 | ||||
178 | 6692321 | Clip alte Art.nr.680-31905-20 | € 2.24 | |
Nicht mehr lieferbar | ||||
191 | 6685604 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
192 | 6685636 | Nicht mehr lieferbar | ||
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2 | ||||
193 | 6693532 | Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2 | € 2.24 | |
Nicht mehr lieferbar | ||||
194 | 6688426 | Nicht mehr lieferbar | ||
O-ring G-95 alte Art.nr. 999-67095-010 | ||||
195 | 6695687 | O-ring G-95 alte Art.nr. 999-67095-010 | € 3.19 | |
Lüftergehäuse | ||||
196 | 6687291 | Lüftergehäuse | € 5.43 | |
Nicht bestellbar | ||||
197 | 6696987 | Nicht bestellbar | ||
Ansaugabdeckung alte Art.nr. 054-31905-80 | ||||
198 | 6686342 | Ansaugabdeckung alte Art.nr. 054-31905-80 | € 21.30 | |
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2 | ||||
199 | 6693532 | Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2 | € 2.24 | |
Kabelklemme | ||||
200 | 6688014 | Kabelklemme | € 1.02 | |
Schraube Jm5x14new alte Art.nr.815-31905-20 | ||||
201 | 6693536 | Schraube Jm5x14new alte Art.nr.815-31905-20 | € 5.43 | |
Röhre | ||||
202 | 6688545 | Röhre | € 3.19 | |
Nicht mehr lieferbar | ||||
203 | 6687175 | Nicht mehr lieferbar | ||
Schraube K 6x35torx | ||||
204 | 6693543 | Schraube K 6x35torx | € 4.36 | |
Schalldämpferschutz alte Art.-nr.738-16005-20 | ||||
205 | 6692825 | Schalldämpferschutz alte Art.-nr.738-16005-20 | € 81.70 | |
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2 | ||||
206 | 6693532 | Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2 | € 2.24 | |
Nicht mehr lieferbar | ||||
207 | 6686265 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
208 | 6685843 | Nicht mehr lieferbar | ||
Nicht mehr lieferbar | ||||
212 | 6691471 | Nicht mehr lieferbar | ||
Schraube N 5x20 Torx alte Art.nr.826-31905-20 | ||||
220 | 6693576 | Schraube N 5x20 Torx alte Art.nr.826-31905-20 | € 4.94 | |
Griff Mutter M5 | ||||
221 | 6688542 | Griff Mutter M5 | € 2.03 | |
Gashebel alte Art.nr. 871-31906-90 | ||||
241 | 6693781 | Gashebel alte Art.nr. 871-31906-90 | € 145.83 | |
Drosselklappenhebel kpl. | ||||
242 | 6688389 | Drosselklappenhebel kpl. | € 139.97 | |
Nicht bestellbar | ||||
243 | 6696987 | Nicht bestellbar | ||
Ring | ||||
244 | 6684661 | Ring | € 2.08 | |
Drosselklappenarm | ||||
245 | 6688324 | Drosselklappenarm | € 38.95 | |
Drosselklappenhebel | ||||
246 | 6686055 | Drosselklappenhebel | € 17.42 | |
Stufenbolzen alte Art.nr. 793-31905-20 | ||||
247 | 6693367 | Stufenbolzen alte Art.nr. 793-31905-20 | € 7.34 | |
Feder alte Art.nr. 892-16005-20 | ||||
248 | 6694039 | Feder alte Art.nr. 892-16005-20 | € 8.78 | |
Ring | ||||
249 | 6684642 | Ring | € 2.08 | |
Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
250 | 6695170 | Flanschmutter 6 alte Art.nr. 991-82060-001 | € 1.11 | |
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
251 | 6684611 | Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | € 2.08 | |
Stoppknopf kpl. alte Art.nr.170-16005-80 | ||||
252 | 6687751 | Stoppknopf kpl. alte Art.nr.170-16005-80 | € 15.81 | |
Abdeckung f. Stoppschalter | ||||
253 | 6688408 | Abdeckung f. Stoppschalter | € 2.03 | |
Nicht bestellbar | ||||
254 | 6693937 | Nicht bestellbar | ||
Schutzrohr 7x300l alte Art.nr. 164-07030-00 | ||||
255 | 6687533 | Schutzrohr 7x300l alte Art.nr. 164-07030-00 | € 1.11 | |
Handgriff kpl. | ||||
256 | 6688301 | Handgriff kpl. | € 54.46 | |
Flügelschraube 6x65 | ||||
257 | 6690782 | Flügelschraube 6x65 | € 5.75 | |
Flügelnuss 6 alte Art.nr. 991-61060-013 | ||||
258 | 6696285 | Flügelnuss 6 alte Art.nr. 991-61060-013 | € 1.11 | |
Nicht mehr lieferbar | ||||
259 | 6691213 | Nicht mehr lieferbar | ||
Verschlussmutter 5 alte Art.nr. 991-41060-022 | ||||
260 | 6695146 | Verschlussmutter 5 alte Art.nr. 991-41060-022 | € 1.11 | |
Schraube M 5x16 Torx alte Art:nr.825-31905-20 | ||||
261 | 6693571 | Schraube M 5x16 Torx alte Art:nr.825-31905-20 | € 5.43 | |
Rohr flexibel alte Art.nr. 101-31905-20 | ||||
501 | 6686798 | Rohr flexibel alte Art.nr. 101-31905-20 | € 16.25 | |
Rohr Drehgelenk alte Art.nr. 102-31905-20 | ||||
502 | 6686816 | Rohr Drehgelenk alte Art.nr. 102-31905-20 | € 31.18 | |
Rohr gerade | ||||
503 | 6686821 | Rohr gerade | € 11.98 | |
Geradrohr, kurz alte Art.nr. 305-31905-21 | ||||
504 | 6688955 | Geradrohr, kurz alte Art.nr. 305-31905-21 | € 21.53 | |
Rohr Band 96 alte Art.nr. 100-31905-20 | ||||
505 | 6686786 | Rohr Band 96 alte Art.nr. 100-31905-20 | € 4.31 | |
Bogenrohr 115 | ||||
506 | 6688416 | Bogenrohr 115 | € 4.31 | |
Nicht bestellbar | ||||
507 | 6684766 | Nicht bestellbar | ||
Kombi Steckschlüssel 19x16 alte Art.nr.6693652 | ||||
508 | 6693652 | Kombi Steckschlüssel 19x16 alte Art.nr.6693652 | € 12.78 |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
