Hikoki TBL7800R Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung TBL7800R stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

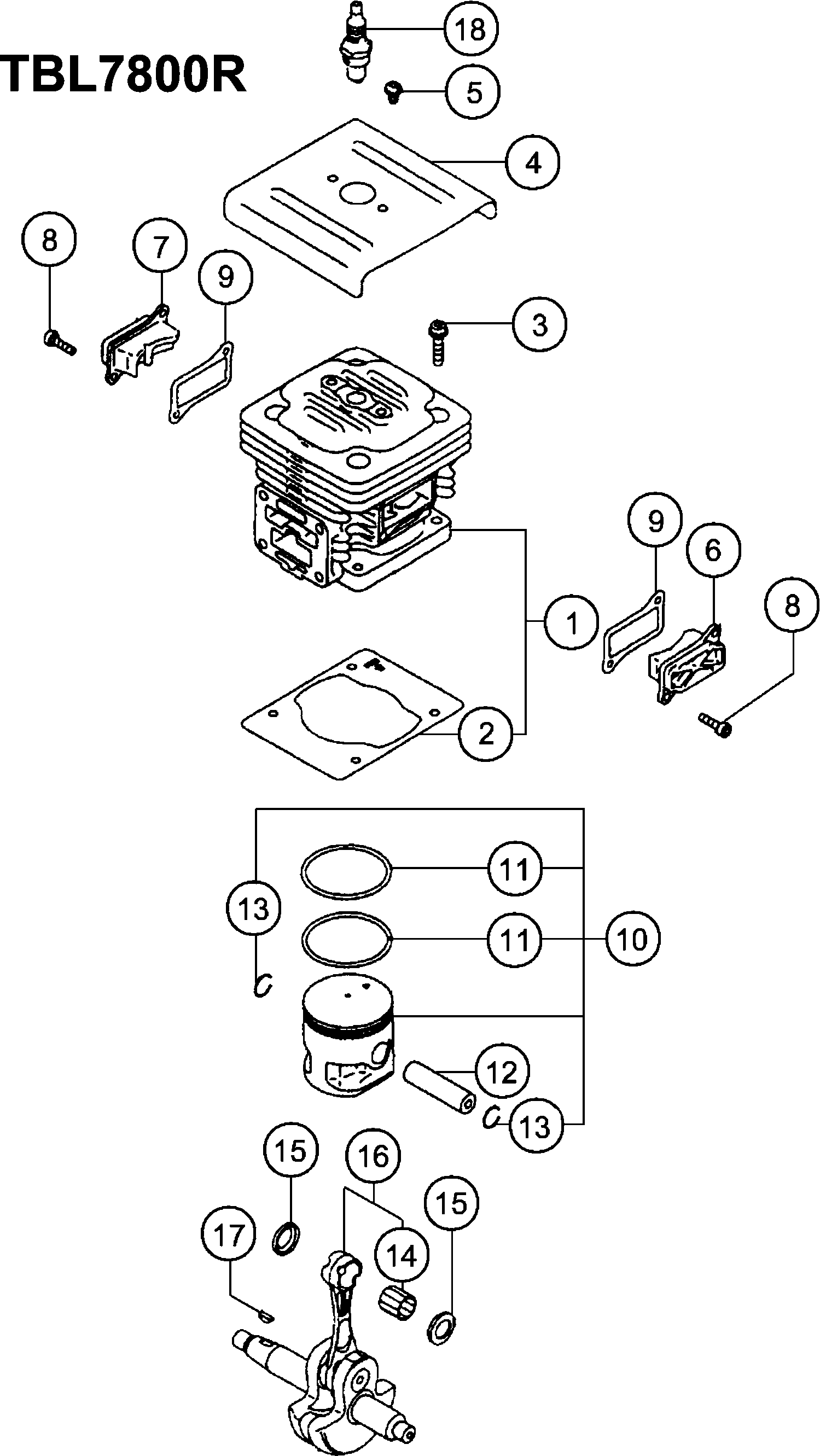

Zeichnungen der HIKOKI TBL7800R

Teileliste der Hikoki TBL7800R

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Zylinder-set alte Art.nr. 001-16005-90
16685500Zylinder-set alte Art.nr. 001-16005-90€ 233.23
Zylinderdichtung alte Art.nr. 017-16005-20
26685757Zylinderdichtung alte Art.nr. 017-16005-20€ 4.95
Zylinder Schraube
36685846Zylinder Schraube€ 1.11
Zylinder Abdeckung
46685699Zylinder Abdeckung€ 9.10
Schraube alte Art.nr.806-31905-20
56693472Schraube alte Art.nr.806-31905-20€ 5.43
Anschluß Abdeckung alte Art.nr. 050-16005-20
66686257Anschluß Abdeckung alte Art.nr. 050-16005-20€ 9.27
Port Abdeckung F alte Art.nr. 051-16005-20
76686282Port Abdeckung F alte Art.nr. 051-16005-20€ 9.27
Schraube alte Art.nr.808-31905-20
86693480Schraube alte Art.nr.808-31905-20€ 1.11
Deckeldichtung alte Art.nr. 052-16005-20
96686317Deckeldichtung alte Art.nr. 052-16005-20€ 3.19
Kolben Set alte Art.nr. 030-16005-90
106685906Kolben Set alte Art.nr. 030-16005-90€ 23.43
Kolbenring alte Art.nr. 041-16005-20
116686136Kolbenring alte Art.nr. 041-16005-20€ 13.26
Kolbenbolzen alte Art.nr. 037-16005-20
126686022Kolbenbolzen alte Art.nr. 037-16005-20€ 13.32
Sicherungsring alte Art.nr. 039-16005-20
136686037Sicherungsring alte Art.nr. 039-16005-20€ 9.10
Nagellager alte Art.nr. 800-31905-20
146693415Nagellager alte Art.nr. 800-31905-20€ 69.99
Kolbenbolzen Ring alte Art.nr. 036-16005-20
156685996Kolbenbolzen Ring alte Art.nr. 036-16005-20€ 3.19
Kurbelwelle kpl. alte Art.nr. 046-16005-80
166686239Kurbelwelle kpl. alte Art.nr. 046-16005-80€ 241.00
Nicht mehr lieferbar
176686458Nicht mehr lieferbar
Spark Plug Ass'y Cmr7h
186699312Spark Plug Ass'y Cmr7h€ 25.47
Kurbelgehäuse kpl. alte Art.nr. 072-16005-90
316686606Kurbelgehäuse kpl. alte Art.nr. 072-16005-90€ 138.06
Spark Plug Cap Ass'y
31A6699766Spark Plug Cap Ass'y€ 15.37
Dichtung f. Kurbelgehäuse alte Art.nr. 090-16005-
326686730Dichtung f. Kurbelgehäuse alte Art.nr. 090-16005-€ 4.31
Kugellager 6302c828
336693429Kugellager 6302c828€ 23.43
Öldichtung Iscd 16278 alte Art.nr. 999-66162-775
346695643Öldichtung Iscd 16278 alte Art.nr. 999-66162-775€ 12.78
Öldichtung Iscd16428 alte Art.nr. 999-66164-275
356695645Öldichtung Iscd16428 alte Art.nr. 999-66164-275€ 15.08
Nicht mehr lieferbar
366695299Nicht mehr lieferbar
Schraube
376693500Schraube€ 1.02
Magnetspulenabdeckung
386687984Magnetspulenabdeckung€ 4.50
Schraube alte Art.nr.808-31905-20
396693480Schraube alte Art.nr.808-31905-20€ 1.11
Schraube F 6x45 Torx
406693507Schraube F 6x45 Torx€ 4.31
Mutter M10 f. Schwungrad
416686446Mutter M10 f. Schwungrad€ 5.08
Magneto Rotor Comp.
42A6699764Magneto Rotor Comp.€ 79.35
Nicht bestellbar
436687635Nicht bestellbar
Spark Plug Cap Ass'y
446699766Spark Plug Cap Ass'y€ 15.37
Gummidichtung
456688042Gummidichtung€ 1.02
Schraube alte Art.nr.808-31905-20
466693480Schraube alte Art.nr.808-31905-20€ 1.11
Kabelstopper kpl.
476687882Kabelstopper kpl.€ 13.42
Starter Riemscheibe alte Art.nr. 798-16005-90
486693412Starter Riemscheibe alte Art.nr. 798-16005-90€ 23.43
Magneto Ass'y Since G001001
496699767Magneto Ass'y Since G001001€ 229.57
Ignition Coil Ass'y Since G001001
506699765Ignition Coil Ass'y Since G001001€ 150.37
Isolator Set
616689985Isolator Set€ 8.78
Schraube alte Art.nr.807-31905-20
626693475Schraube alte Art.nr.807-31905-20€ 3.19
Isolator Dichtung
636689903Isolator Dichtung€ 9.90
Vergaserdichtung Neue Art. Nr.6689850
646689850Vergaserdichtung Neue Art. Nr.6689850€ 3.19
Schalldämpfer Set alte Art.-nr.705-16005-90
656692538Schalldämpfer Set alte Art.-nr.705-16005-90€ 97.21
Nicht bestellbar
666692704Nicht bestellbar
Schalldämpfer Bolzen alte Art.nr. 750-16005-20
676692882Schalldämpfer Bolzen alte Art.nr. 750-16005-20€ 5.43
Schraube D 6x14torx alte Art.nr. 809-31905-20
686693488Schraube D 6x14torx alte Art.nr. 809-31905-20€ 5.43
Schalldämpferdichtung alte Art.-nr.737-16005-20
696692752Schalldämpferdichtung alte Art.-nr.737-16005-20€ 12.78
Nicht mehr lieferbar
706690204Nicht mehr lieferbar
Vergaser Set Wya64 For Usa
716690526Vergaser Set Wya64 For Usa€ 297.36
Vergaser Set Wya56 Since C250701 For Europe
71A6690527Vergaser Set Wya56 Since C250701 For Europe€ 297.36
Erdungskabel B For Europe
726688465Erdungskabel B For Europe€ 6.39
Spezialreingungsbolzen Since C250701 For Europe
73A6690387Spezialreingungsbolzen Since C250701 For Europe€ 2.24
Nicht mehr lieferbar
746690676Nicht mehr lieferbar
Filterdichtung Since C250701 For Europe
74A6690677Filterdichtung Since C250701 For Europe€ 8.30
Nicht mehr lieferbar
756690851Nicht mehr lieferbar
Kontrollschild alte Art.nr.476-16006-20 Since C25
75A6690852Kontrollschild alte Art.nr.476-16006-20 Since C25€ 13.42
Filterkappe kpl. For Usa
766690054Filterkappe kpl. For Usa€ 15.67
Filterkappe kpl. Since C250701 For Europe
76A6690055Filterkappe kpl. Since C250701 For Europe€ 13.42
Nicht mehr lieferbar
776690059Nicht mehr lieferbar
Luftfiltergehäuse kpl. Since C250701 For Europe
77A6690060Luftfiltergehäuse kpl. Since C250701 For Europe€ 27.24
Bolzen
786690385Bolzen€ 4.31
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
78A6693532Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2€ 2.24
Filter Element
796690329Filter Element€ 6.07
Vergasergehäuse
806688034Vergasergehäuse€ 2.90
Ring
816684661Ring€ 2.08
Luftfilter kpl. For Usa
826690052Luftfilter kpl. For Usa€ 42.89
Inbusschlüssel 4 alte Art.nr. 813-31905-20 For Us
836693525Inbusschlüssel 4 alte Art.nr. 813-31905-20 For Us€ 5.43
Nicht mehr lieferbar
83A6693582Nicht mehr lieferbar
Schalldämpfer Set alte Art.-nr.704-16005-90
846692505Schalldämpfer Set alte Art.-nr.704-16005-90€ 114.78
Seilzugstarter Gehäuse alte Art.nr. 762-16005-90
1116692999Seilzugstarter Gehäuse alte Art.nr. 762-16005-90€ 69.99
Seilhaspel alte Art.nr.768-16005-20
1126693006Seilhaspel alte Art.nr.768-16005-20€ 13.42
Rückholfeder
1136693127Rückholfeder€ 23.43
Ring
1146693255Ring€ 5.43
Klemmfeder alte Art.nr. 836-16005-20
1156693619Klemmfeder alte Art.nr. 836-16005-20€ 4.31
Klemmplatte alte Art.nr. 837-16005-20
1166693631Klemmplatte alte Art.nr. 837-16005-20€ 19.47
Ring
1176693427Ring€ 3.19
Paßschraube alte Art.nr. 839-16005-20
1186693640Paßschraube alte Art.nr. 839-16005-20€ 4.31
Seil alte Art-nr.783-16005-20
1196693181Seil alte Art-nr.783-16005-20€ 7.34
Startergriff alte Art.nr. 6693245
1206693245Startergriff alte Art.nr. 6693245€ 9.90
Kappe f. Startergriff alte Art.nr.833-16005-20
1216693605Kappe f. Startergriff alte Art.nr.833-16005-20€ 4.31
Schraube 5x16new alte Art.nr. 812-31905-20
1226693522Schraube 5x16new alte Art.nr. 812-31905-20€ 2.24
Pumpengehäuse alte Art.nr.575-25292-90
1316691436Pumpengehäuse alte Art.nr.575-25292-90€ 134.30
Schutzsieb Cg24ekb
1326684700Schutzsieb Cg24ekb€ 4.15
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
1336684687Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8€ 15.81
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
1346684688Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2€ 8.30
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
1356684689Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20€ 6.23
Sicherungsscheibe Rb24e
1366684874Sicherungsscheibe Rb24e€ 2.08
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
1376684697Spannschloss Cg24ekb alte Art.nr. 539-25120-20€ 6.23
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
1386684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2.08
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
1396684692Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20€ 28.25
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
1406684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 8.30
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
1416684691Membrandichtung Cg24ekb alte Art.nr.475-25153-20€ 8.30
Dosiermembrane alte Art.nr.474-25241-80
1426690830Dosiermembrane alte Art.nr.474-25241-80€ 11.50
Drosselschrauben Set Rb24e
1436684870Drosselschrauben Set Rb24e€ 2.08
Kabel Justierer Rb24e
1446684873Kabel Justierer Rb24e€ 6.23
Verschlussmutter Rb24e
1456684872Verschlussmutter Rb24e€ 2.08
Kabel Justierer Rb24e
1466684871Kabel Justierer Rb24e€ 4.15
Filterdichtung
1476690186Filterdichtung€ 3.19
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
1486684699Stellschraube Cg24ekb alte Art.nr. 548-25151-20€ 2.08
Nicht mehr lieferbar
149A6691858Nicht mehr lieferbar
O-RING (OUD 550-25100-20)
1506684695O-RING (OUD 550-25100-20)€ 4.15
Nicht mehr lieferbar
1616685805Nicht mehr lieferbar
Dämpfungskissen alte Art.nr. 021-31905-20
1626685814Dämpfungskissen alte Art.nr. 021-31905-20€ 58.42
Clip f. Dämpfungskissen alte Art.nr. 046-31905-20
1636686243Clip f. Dämpfungskissen alte Art.nr. 046-31905-20€ 3.19
Schulterband alte Art.nr. 022-31906-20
1646685821Schulterband alte Art.nr. 022-31906-20€ 31.18
Gummipuffer alte Art.nr. 030-31905-80
1656685910Gummipuffer alte Art.nr. 030-31905-80€ 34.99
Ring
1666692961Ring€ 1.00
Schraube alte Art.nr.817-31905-20
1676693549Schraube alte Art.nr.817-31905-20€ 2.90
Schraube M 5x16 Torx alte Art:nr.825-31905-20
1686693571Schraube M 5x16 Torx alte Art:nr.825-31905-20€ 5.43
Dämpfungskissen alte Art.nr. 031-31905-80
1696685960Dämpfungskissen alte Art.nr. 031-31905-80€ 37.04
Nicht mehr lieferbar
1706685967Nicht mehr lieferbar
Betriebskessel alte Art.nr. 590-16005-90
1716696103Betriebskessel alte Art.nr. 590-16005-90€ 128.26
Tankdeckel alte Art.nr.595-16005-90
1726691773Tankdeckel alte Art.nr.595-16005-90€ 13.76
Kette f. Tankkappe alte Art.nr.626-16005-20
1736692054Kette f. Tankkappe alte Art.nr.626-16005-20€ 2.24
Kraftstoffleitung kpl.
1746688175Kraftstoffleitung kpl.€ 16.99
Filterpumpen Gehäuse alte Art.nr.675-01630-90
1756692273Filterpumpen Gehäuse alte Art.nr.675-01630-90€ 6.87
Clip Cg24ekb
1766684619Clip Cg24ekb€ 2.08
Bolzen
1776691980Bolzen€ 4.94
Clip alte Art.nr.680-31905-20
1786692321Clip alte Art.nr.680-31905-20€ 2.24
Gurt kpl. alte Art.nr. 035-31907-90 For Europe
1796685988Gurt kpl. alte Art.nr. 035-31907-90 For Europe€ 37.13
Nicht mehr lieferbar
1916685604Nicht mehr lieferbar
Nicht mehr lieferbar
1926685636Nicht mehr lieferbar
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
1936693532Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2€ 2.24
Nicht mehr lieferbar
1946688426Nicht mehr lieferbar
O-ring G-95 alte Art.nr. 999-67095-010
1956695687O-ring G-95 alte Art.nr. 999-67095-010€ 3.19
Lüftergehäuse
1966687291Lüftergehäuse€ 5.43
Nicht bestellbar
1976696987Nicht bestellbar
Ansaugabdeckung alte Art.nr. 054-31905-80
1986686342Ansaugabdeckung alte Art.nr. 054-31905-80€ 21.30
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
1996693532Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2€ 2.24
Kabelklemme
2006688014Kabelklemme€ 1.02
Schraube Jm5x14new alte Art.nr.815-31905-20
2016693536Schraube Jm5x14new alte Art.nr.815-31905-20€ 5.43
Röhre
2026688545Röhre€ 3.19
Nicht mehr lieferbar
2036687175Nicht mehr lieferbar
Schraube K 6x35torx
2046693543Schraube K 6x35torx€ 4.36
Schalldämpferschutz alte Art.-nr.738-16005-20
2056692825Schalldämpferschutz alte Art.-nr.738-16005-20€ 81.70
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
2066693532Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2€ 2.24
Nicht mehr lieferbar
2076686265Nicht mehr lieferbar
Nicht mehr lieferbar
2086685843Nicht mehr lieferbar
Filtergehäuse Since C250701 For Europe
2096690136Filtergehäuse Since C250701 For Europe€ 40.85
Filterabdeckung
2106690425Filterabdeckung€ 70.68
Filterabdeckung
2116690812Filterabdeckung€ 7.99
Nicht mehr lieferbar
2126691471Nicht mehr lieferbar
Filterknopf alte Art.nr.861-31907-80 Since C25070
2136693664Filterknopf alte Art.nr.861-31907-80 Since C25070€ 10.60
Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2
2146693532Bolzen 5x25torx alte Art.nr 814-31905-20 Since C2€ 2.24
Filter Element
2156690073Filter Element€ 46.71
Filter Element
2166690078Filter Element€ 29.28
Filterrohr Since C250701 For Europe
2176690207Filterrohr Since C250701 For Europe€ 37.04
Klemme alte Art.nr. 771-31907-20 Since C250701 Fo
2186693016Klemme alte Art.nr. 771-31907-20 Since C250701 Fo€ 6.39
Klemme alte Art.nr.770-31907-20 Since C250701 For
2196693013Klemme alte Art.nr.770-31907-20 Since C250701 For€ 11.91
Schraube N 5x20 Torx alte Art.nr.826-31905-20
2206693576Schraube N 5x20 Torx alte Art.nr.826-31905-20€ 4.94
Griff Mutter M5
2216688542Griff Mutter M5€ 2.03
Drosselklappenhebel
2416693782Drosselklappenhebel€ 159.44
Griff
2426688302Griff€ 21.53
Griff kpl.
2436688384Griff kpl.€ 21.53
Schraube alte Art.nr.806-31906-20
2446693473Schraube alte Art.nr.806-31906-20€ 1.11
Drosselklappenhebel
2456688390Drosselklappenhebel€ 4.79
Hebel
2466688312Hebel€ 4.31
Hebelachse
2476689297Hebelachse€ 13.42
Nicht bestellbar
2486688256Nicht bestellbar
Nicht mehr lieferbar
2496693646Nicht mehr lieferbar
Nicht mehr lieferbar
2506691213Nicht mehr lieferbar
Anschlagring 6 alte Art.nr. 993-54006-002
2516695306Anschlagring 6 alte Art.nr. 993-54006-002€ 1.11
Stoppschalter kpl. alte Art.nr. 162-16005-20
2526687508Stoppschalter kpl. alte Art.nr. 162-16005-20€ 4.31
Stoppschalter Feder
2536688382Stoppschalter Feder€ 6.07
Schraube alte Art.nr.807-31906-20
2546693476Schraube alte Art.nr.807-31906-20€ 1.11
Leitung W1150m alte Art.nr. 173-16005-80
2556687788Leitung W1150m alte Art.nr. 173-16005-80€ 6.23
Leitung B1100m alte Art.nr. 174-16005-80
2566687790Leitung B1100m alte Art.nr. 174-16005-80€ 6.23
Drosselklappen-seil alte Art.nr.885-31906-80
2576693938Drosselklappen-seil alte Art.nr.885-31906-80€ 18.89
Schutzrohr 7x940l alte Art.nr. 164-07094-00
2586687548Schutzrohr 7x940l alte Art.nr. 164-07094-00€ 2.24
Flügelschraube 6x50 alte Art.nr. 990-60060-501
2596695096Flügelschraube 6x50 alte Art.nr. 990-60060-501€ 2.24
Verschlussmutter 5 alte Art.nr. 991-41060-022
2606695146Verschlussmutter 5 alte Art.nr. 991-41060-022€ 1.11
Klemme
2616688222Klemme€ 14.21
Rohr flexibel alte Art.nr. 101-31905-20
5016686798Rohr flexibel alte Art.nr. 101-31905-20€ 16.25
Rohr Drehgelenk alte Art.nr. 102-31905-20
5026686816Rohr Drehgelenk alte Art.nr. 102-31905-20€ 31.18
Rohr gerade
5036686821Rohr gerade€ 11.98
Geradrohr, kurz alte Art.nr. 305-31905-21
5046688955Geradrohr, kurz alte Art.nr. 305-31905-21€ 21.53
Rohr Band 96 alte Art.nr. 100-31905-20
5056686786Rohr Band 96 alte Art.nr. 100-31905-20€ 4.31
Bogenrohr 115
5066688416Bogenrohr 115€ 4.31
Nicht bestellbar
5076684766Nicht bestellbar
Kombi Steckschlüssel 19x16 alte Art.nr.6693652
5086693652Kombi Steckschlüssel 19x16 alte Art.nr.6693652€ 12.78
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
