Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TC-4200'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

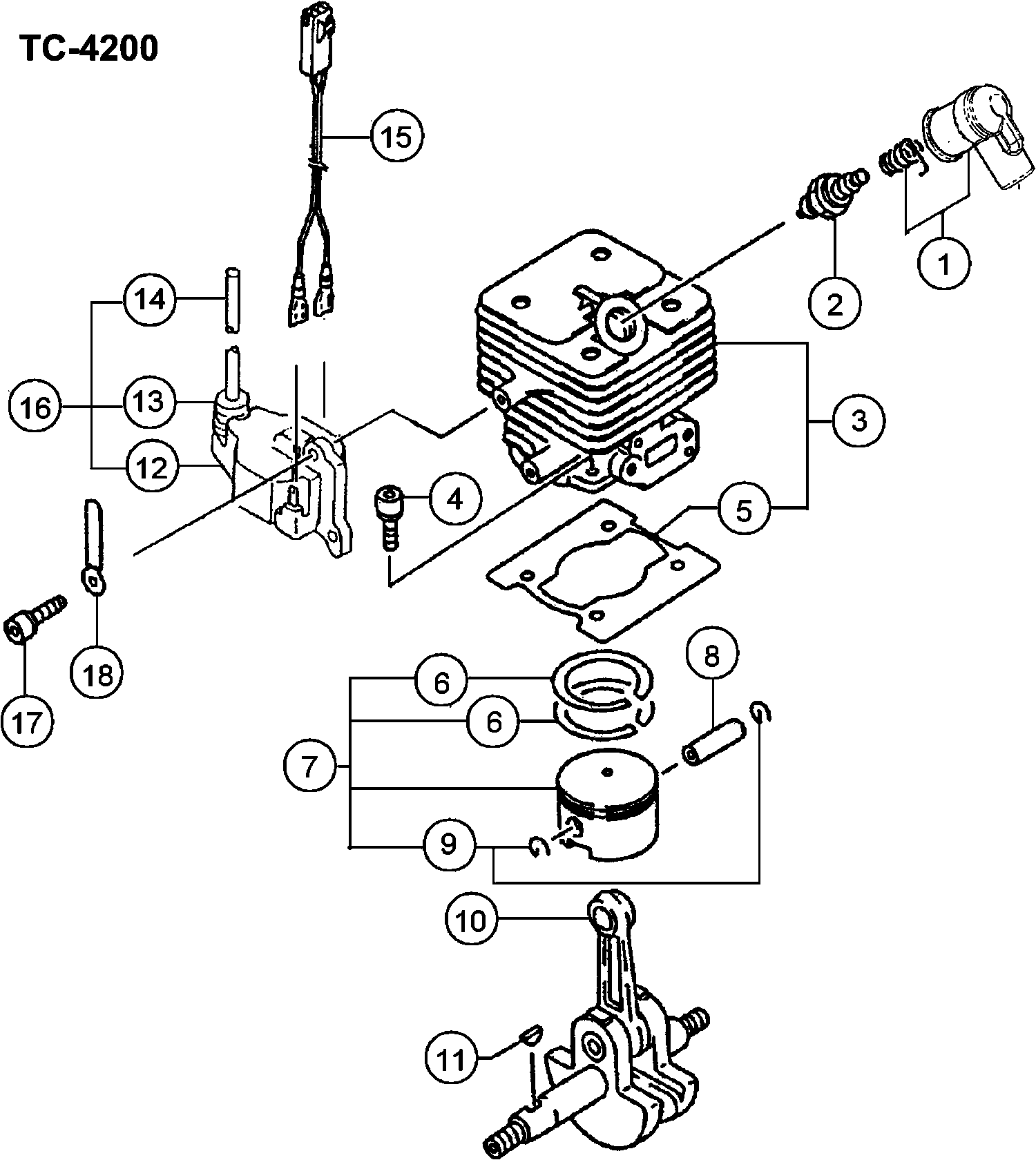

Zeichnungen der Hikoki TC-4200
Teileliste der Hikoki TC-4200
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti | ||||
| 1 | 6687468 | 2.31 | 2.75 | |
| Zündkerzenbaugruppe (alt 6685085) | ||||
| 2 | 6699317 | 6.76 | 8.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 3 | 6685474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 6684668 | |||
| Zylinderdichtung alte Art.nr. 017-0430a-20 | ||||
| 5 | 6685740 | 2.31 | 2.75 | |
| Kolbenring alte Art.nr. 041-04050-20 | ||||
| 6 | 6686123 | 4.45 | 5.30 | |
| Kolben Set alte Art.nr. 030-0423z-90 | ||||
| 7 | 6685888 | 26.16 | 31.13 | |
| Kolbenbolzen 10x30 alte Art.nr. 037-01000-20 | ||||
| 8 | 6686007 | 2.31 | 2.75 | |
| Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0 | ||||
| 9 | 6686032 | 1.15 | 1.37 | |
| Kurbelwelle kpl. alte Art.nr. 046-04300-80 | ||||
| 10 | 6686191 | 84.40 | 100.44 | |
| Scheibenfeder 3x13x5 alte Art.nr. 068-02000-20 | ||||
| 11 | 6686457 | 1.15 | 1.37 | |
| Zündspule kpl. alte Art.nr. 167-20543-80 | ||||
| 12 | 6687655 | 36.15 | 43.02 | |
| Gummikappe Cg24ekb Till G165840 | ||||
| 13 | 6684602 | 2.15 | 2.56 | |
| Hochspannungskabel | ||||
| 14 | 6687885 | 1.15 | 1.37 | |
| Hauptkabel kpl. | ||||
| 15 | 6687970 | 4.45 | 5.30 | |
| Zündspule | ||||
| 16 | 6687657 | 30.25 | 36.00 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 17 | 6684599 | 2.15 | 2.56 | |
| Kabelklemme kpl. | ||||
| 18 | 6688011 | 1.15 | 1.37 | |
| kleine Mutter 10 alte Art.nr. 991-11100-013 | ||||
| 31 | 6695139 | 1.05 | 1.25 | |
| Kurbelgehäuse kpl. alte Art.nr. 072-04300-90 | ||||
| 32 | 6686556 | 58.39 | 69.48 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 33 | 6686714 | |||
| Öldichtung Ud15257 alte Art.nr. 999-66152-564 | ||||
| 34 | 6695637 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 6695557 | |||
| Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr. | ||||
| 36 | 6686472 | 1.15 | 1.37 | |
| Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr. | ||||
| 36 | 6686473 | 1.15 | 1.37 | |
| Sechskantbolzen Cg24ekb | ||||
| 37 | 6684786 | 2.15 | 2.56 | |
| Magnetzünder Rotor kpl alte Art.nr. 155-20538-80 | ||||
| 38 | 6687372 | 19.96 | 23.76 | |
| Ring | ||||
| 39 | 6695198 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 6695138 | |||
| Abdeckung f. Zündkerze | ||||
| 41 | 6688346 | 3.30 | 3.93 | |
| Sechskantbolzen Cg24ekb | ||||
| 42 | 6684634 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 66A5710 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 44 | 6684668 | |||
| Primäre Kabel-gummidichtung | ||||
| 45 | 6688057 | 1.15 | 1.37 | |
| Ansaugkrümmerdichtung | ||||
| 61 | 6689885 | 2.31 | 2.75 | |
| VERGASER-ISOLATOR-SET, ERSATZ (ALT 404-04300-90) | ||||
| 62 | 6689955 | 8.91 | 10.61 | |
| Vergaserdichtung | ||||
| 63 | 6689833 | 1.15 | 1.37 | |
| Manschette | ||||
| 65 | 6690802 | 2.31 | 2.75 | |
| Filtergehäuse kpl. | ||||
| 66 | 6690099 | 5.28 | 6.28 | |
| Drosselventil alte Art.nr. 528-01380-21 | ||||
| 67 | 6691258 | 1.15 | 1.37 | |
| Kontrollschild alte Art.nr.476-01700-20 | ||||
| 68 | 6690843 | 1.15 | 1.37 | |
| Filter Element | ||||
| 69 | 6690352 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 6684658 | |||
| Filterabdeckung | ||||
| 71 | 6690397 | 3.30 | 3.93 | |
| Spezialschraube | ||||
| 72 | 6689737 | 1.15 | 1.37 | |
| Schraube 5x75/s alte Art.nr. 994-14050-571 | ||||
| 73 | 6695353 | 1.15 | 1.37 | |
| Vergaser Set Wyj168 | ||||
| 74 | 6690470 | 84.40 | 100.44 | |
| Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
| 75 | 6695515 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 6688166 | |||
| Clipd6new | ||||
| 77A | 6685198 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 78A | 6684620 | |||
| Tank alte Art.nr.591-0430c-22 | ||||
| 79 | 6691533 | 11.55 | 13.74 | |
| Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
| 80 | 6692244 | 1.15 | 1.37 | |
| Tankdeckel schwarz alte Art.nr.595-00073-90 | ||||
| 81 | 6691715 | 6.60 | 7.85 | |
| Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | ||||
| 82 | 6695505 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 83 | 6684880 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 84 | 6688156 | |||
| Motor Basis kpl. | ||||
| 85 | 6688131 | 14.85 | 17.67 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 86 | 6684668 | |||
| Pumpenfilter Ass'y | ||||
| 87 | 6601175 | 3.14 | 3.73 | |
| Schalldämpferschutz alte Art.-nr.738-04300-20 | ||||
| 101 | 6692780 | 11.55 | 13.74 | |
| Unterlegscheibe Rb24e | ||||
| 102 | 6684918 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 103 | 6684667 | 2.15 | 2.56 | |
| Sechskantbolzen 5x15ws alte Art.nr. 994-64050-154 | ||||
| 104 | 6695512 | 1.15 | 1.37 | |
| Sechskantbolzen 6x65 alte Art.nr. 990-51060-653 | ||||
| 105 | 6695067 | 1.15 | 1.37 | |
| Ring | ||||
| 106 | 6684639 | 2.15 | 2.56 | |
| Auspuffdämpfer-set alte Art.nr.704-04330-90 | ||||
| 107 | 6692469 | 30.25 | 36.00 | |
| Schalldämpferdichtung alte Art.-nr.737-04230-20 | ||||
| 108 | 6692741 | 1.15 | 1.37 | |
| Hitzeschutz alte Art.nr. 133-04300-20 | ||||
| 109 | 6687243 | 3.30 | 3.93 | |
| Auspuff alte Art.-nr.708-01028-80 | ||||
| 110 | 6692593 | 3.30 | 3.93 | |
| Schraube 4x12 alte Art.nr. 990-11040-121 | ||||
| 111 | 6694865 | 1.15 | 1.37 | |
| Sechskantmutter M4 | ||||
| 112 | 6685069 | 1.15 | 1.37 | |
| Ring | ||||
| 113 | 6689645 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 114 | 6688614 | |||
| Kupplungsfeder | ||||
| 115 | 6689428 | 1.15 | 1.37 | |
| Unterlegscheibe | ||||
| 116 | 6695203 | 1.15 | 1.37 | |
| Kupplungs Stufen Bolzen | ||||
| 117 | 6689632 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118 | 6699556 | |||
| Kofferaufbau Includ.82-87 | ||||
| 131 | 6697645 | 21.78 | 25.91 | |
| Recoil Starter Gehäuse Komp. | ||||
| 132 | 6697646 | 11.71 | 13.94 | |
| Starter Seilrolle | ||||
| 133 | 6697647 | 4.13 | 4.91 | |
| STARTERFEDER | ||||
| 134 | 6697648 | 7.08 | 8.43 | |
| STARTERSEIL | ||||
| 135 | 6697649 | 2.64 | 3.14 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 137 | 6697650 | 2.80 | 3.33 | |
| Stellschraube alte Art.nr. 839-04220-20 | ||||
| 138 | 6693634 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 6697643 | |||
| D4e Sicherungsring (alt 993-55040-001) | ||||
| 140 | 6685101 | 1.15 | 1.37 | |
| Sechskantbolzen Cg24ekb | ||||
| 141 | 6684634 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 142 | 6697642 | |||
| Starterrolle | ||||
| 143 | 6697644 | 11.05 | 13.15 | |
| Pumpengehäuse Rb24e | ||||
| 161 | 6684879 | 62.16 | 73.97 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 162 | 6684687 | 16.34 | 19.44 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 163 | 6684688 | 8.58 | 10.20 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 164 | 6684689 | 6.44 | 7.66 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 165 | 6690827 | |||
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 166 | 6684691 | 8.58 | 10.20 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 167 | 6684693 | 8.58 | 10.20 | |
| Pumpendichtung alte Art.nr.577-25100-20 | ||||
| 168 | 6691457 | 7.10 | 8.45 | |
| Hauptdüse alte Art.nr. 599-2000w-51 | ||||
| 169 | 6696382 | 9.58 | 11.39 | |
| O-RING (ALT 550-25100-20) | ||||
| 170 | 6684695 | 4.29 | 5.10 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 171 | 6684696 | 2.15 | 2.56 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 172 | 6684697 | 6.44 | 7.66 | |
| Drosselschrauben Set Rb24e | ||||
| 174 | 6684870 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 175 | 6684873 | 6.44 | 7.66 | |
| Verschlussmutter Rb24e | ||||
| 176 | 6684872 | 2.15 | 2.56 | |
| Kabel Justierer Rb24e | ||||
| 177 | 6684871 | 4.29 | 5.10 | |
| Filterdichtung Rb24e | ||||
| 178 | 6684875 | 4.29 | 5.10 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 179 | 6684699 | 2.15 | 2.56 | |
| Sicherungsscheibe Rb24e | ||||
| 180 | 6684874 | 2.15 | 2.56 | |
| Schutzsieb Cg24ekb | ||||
| 181 | 6684700 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6684764 | |||
