Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCG24EBDP'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TCG24EBDP

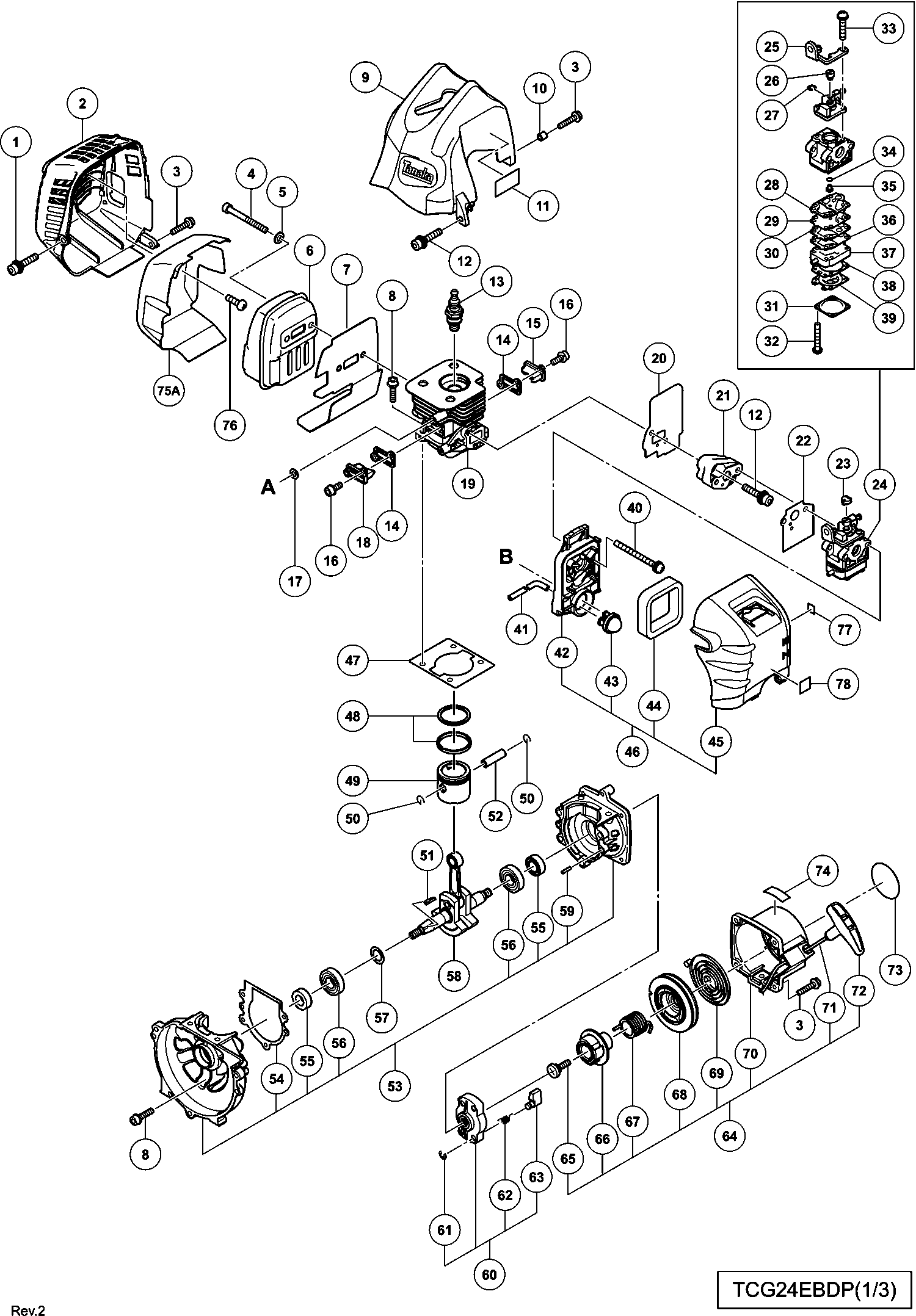

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki TCG24EBDP

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Sechskant-Schraube M5x30 mit Dichtungssperre
1 6698950 1.20 1.43

Schalldämpferabdeckung
2 6600319 6.30 7.50

Abzweigdosen Bolzen
3 6696326 1.20 1.43

Hex. Steckschlüssel Hd. Schraube M6x65
4 6698384 1.05 1.25

Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl
5 949432 1.05 1.25

Schalldämpfer (b)
6 6600004 25.85 30.76

HITZESCHILD
7 6600320 1.35 1.61

Keine Informationen verfügbar, nicht bestellbar
8 6698386

Zylinderabdeckung
9 6699455 6.90 8.21

Kragen (b)
10 6600008 1.04 1.23

Dichtungsschloss Sechskant-Schaftschraube M5x25 (m
12 6698844 1.20 1.43

Zündkerze Bmr7a
13 6699316 8.91 10.61

Abdeckungsdichtung
14 6698468 1.05 1.25

Auspuffgas Ventildeckel (a)
15 6698469 1.05 1.25

Hex. Inbusschraube M4x12
16 6698385 1.05 1.25

Ring
17 6698700 1.20 1.43

Auspuffgas Ventildeckel (b)
18 6698470 1.05 1.25

Zylinder
19 6698465 32.31 38.45

Dichtung
20 6699437 1.04 1.23

Vergaser Isolator
21 6698387 3.15 3.75

Vergaserdichtung
22 6698405 2.10 2.50

Spannschlosskappe Since C026901
23 6691337 1.15 1.37

Vergaser Wyc-36
24 6600321 29.98 35.67

Kabelverstellhalter
25 6699287 4.13 4.91

Drehgelenk
26 6696830 4.45 5.30

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
27 6684696 2.15 2.56

Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
28 6684692 29.19 34.73

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
29 6684693 8.58 10.20

Pumpenplatte alte Art.nr.523-25100-20
30 6691242 2.31 2.75

Membranabdeckung
31 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
32 6691312 1.15 1.37

Stellschraube M3x12
33 6696829 1.04 1.23

O-RING (ALT 550-25100-20)
34 6684695 4.29 5.10

Schaltplatte alte Art.nr.522-25100-20
36 6691234 3.30 3.93

Pumpenkörper
37 6696828 13.36 15.90

Membran Verpackung
38 6685220 2.31 2.75

Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
39 6684690 18.00 21.42

Kopfschraube M5x60 M.u-scheibe (schwarz)
40 307224 1.05 1.25

Kraftstoffleitung L220
41B 6601443 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
42 6696832

Hauptpumpe
43 6685139 5.94 7.07

Filter Element
44 6690347 4.45 5.30

Filterabdeckung
45 6699185 7.20 8.57

Keine Informationen verfügbar, nicht bestellbar
46 6699132

Zylinderdichtung Cg24ekb
47 6684587 2.15 2.56

Kolbenring
48 6698404 4.20 5.00

Kolben
49 6699456 7.80 9.28

Kolbenstift Cg24ekb
50 6684590 2.15 2.56

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
51 6684899 2.15 2.56

Kolbenstift Cg24ekb
52 6684591 4.29 5.10

Kurbelgehäuse Cg24ekb Includ.54-56,59
53 6684606 54.45 64.80

Kurbelgehäuse Cg24ekb
54 6684609 2.15 2.56

Öldichtung Cg24ekb
55 6684607 4.29 5.10

Kugellager Cg24ekb
56 6684608 3.80 4.52

BUCHSE
57 6696945 1.68 1.99

BUCHSE
57 6696946 1.68 1.99

Kurbelwelle
58 6696533 32.31 38.45

Schlagbolzen 4x12
59 6696947 1.05 1.25

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
60 6684681 13.20 15.71

D4e Sicherungsring (alt 993-55040-001)
61 6685101 1.15 1.37

Feder f. Startersperre Cg24ekb
62 6684684 4.29 5.10

Startersperre Cg24ekb alte Art.nr.788-0651h-20
63 6684685 4.29 5.10

Keine Informationen verfügbar, nicht bestellbar
64 6699995

Einstellschraube (alte 839-03045-20)
65 6684679 2.15 2.56

NOCKENPLATTE
66 6699996 2.55 3.03

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
67 6684677 8.58 10.20

Starter Seilrolle
68 6699997 8.41 10.01

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
69 6684675 11.55 13.74

Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
70 6684673 19.06 22.68

Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
71 6684674 4.29 5.10

Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
72 6684680 2.15 2.56

Tank Markierungsetikett
74 6698921 1.20 1.43

Schalldämpfer Hitzeschutz
75A 6600422 5.70 6.78

Zielschraube D4x10
76 6600325 1.04 1.23

Markierplatte (t)
77 6600327 1.04 1.23

Grundierungs-Etikett seit 11.2013 für Europa
78 6699000 1.04 1.23

Maschinenschraube M5x20 (schwarz)
91 6699195 1.20 1.43

P Festradschraube D4x20 (schwarz)
92 6699194 1.20 1.43

Schalterdrahtsatz
93 6699197 10.20 12.14

Mutter M5
94 6699196 1.04 1.23

Stopphebel
95 6699192 1.65 1.96

Langer Hebel
96 6699191 2.55 3.03

Rückholfeder
97 6699193 1.04 1.23

Stay Set
98 6699190 16.36 19.47

Drosselklappendraht
99 6699133 21.18 25.20

Hex. Innensechskant Bolzen M5x12 (mit Unterlegsche
100 6699176 1.04 1.23

Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224
101 6695492 1.15 1.37

Antivibrationsgummi (a)
102 6696963 3.33 3.96

Rohrhalter (a)
103 6698643 2.10 2.50

Rohrhalter (b)
104 6698644 2.10 2.50

Antivibrationsgummi (b)
105 6696964 3.33 3.96

Sicherungsring D12 (10st), G23ss
106 939542 1.50 1.78

Lüftergehäuse
107 6699457 14.99 17.84

KUGELLAGER 6301ZZC3
108 6699435 2.55 3.03

Federring 37MM
109 322813 1.65 1.96

KUPPLUNGSWELLE
110 6699434 7.20 8.57

Abstandsbolzen
111 6696469 1.04 1.23

Ring
112 6684648 2.15 2.56

Kupplungsplatte (a)
113 6696546 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
114 6699130

Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
115 6699131 1.04 1.23

Mutter
116 6685337 1.05 1.25

Bolzenscheibe H65sd2
117 323212 1.05 1.25

Hex. Inbusschraube M4x18 (mit Unterlegscheiben)
118 6698388 1.05 1.25

Zündspule
119 6699458 26.40 31.42

Keine Informationen verfügbar, nicht bestellbar
120A 6601421

Metallbefestigung des Steckerdeckels
121 6699933 1.65 1.96

Kabel
122 6696544 1.05 1.25

Erdkabel
123 6696545 1.05 1.25

Magneto-Rotor-Komp.
124 6699289 25.71 30.60

Kraftstoffleitung
125 6698716 3.45 4.11

Kraftstoffleitung L70
126A 6699014 1.65 1.96

Nicht mehr lieferbar, kein Ersatz
128 6698402

Tankdeckelkette
129 6698732 1.20 1.43

Distanzring (1)
131 6699558 1.04 1.23

Abstandshalter (b)
132 6699459 1.04 1.23

Behalter
133 6600317 7.95 9.46

Tank (c)
133A 6600354 3.45 4.11

Pumpenfilter
134A 6600351 2.70 3.21

Clip
135 6696949 1.68 1.99

Stand alte Art.nr.940-07350-20
136 6694787 3.30 3.93

Bolzen (mit Flansch) L27.8
137 6698991 1.20 1.43

Sechskantbolzen Cg24ekd
151 6684824 2.15 2.56

Griffknopf Cg24ekd, Cg18dl
152 6684823 4.29 5.10

Ring
153 6684822 2.15 2.56

Sechskantbolzen Cg24ekd
154 6684829 2.15 2.56

Federring M5
155 6698884 1.80 2.14

Sechskantbolzen Cg24ekd
156 6684825 2.15 2.56

Federscheibe M6 (10st), C8fshe, C8fse, Cg18dal, C
157 949455 1.05 1.25

Unterlegscheibe M6 (10st), C8fse
158 949425 1.05 1.25

Abstandshalter 1.6
159 6689139 1.15 1.37

Distanzstück Cg24ekd, Cg18dl
160 6684819 4.29 5.10

Ring
161 6684820 2.15 2.56

Sicherungsring D10 (10st), Cm9uby, Cg18dl Till 12
162 939540 1.95 2.32

Hauptrohr (a)
163 6699460 14.16 16.85

Füllstandsmarkierung Cg24ekb
164 6684852 2.15 2.56

ANTRIEBSWELLE
165 6699462 17.88 21.27

Aufhänger
166A 6600504 1.20 1.43

Schlaufenhalter (mit Barrier)
167 6699448 10.80 12.85

Verschlussmutter Cg24ekd
169 6684828 2.15 2.56

Gehäusedichtung Cg24ekd, Cg18dl
170 6684817 38.58 45.90

Getriebegehaeuse
171 6699439 46.61 55.47

Fräserhalter (a)
178 6699441 8.25 9.82

Fräserhalter (b)
179 6698659 13.04 15.51

Keine Informationen verfügbar, nicht bestellbar
180 6699188

U-Mutter (linke Hand) M10 für Irl
181 335759 1.04 1.23

Abdeckungskompl. M/ Welle M10x.125 Links
182 6698794 9.30 11.07

Rolle
185 6698796 2.40 2.86

Rückholfeder
186 6698797 1.05 1.25

Knopf (1)
187 6698798 1.20 1.43

Kabelführung
188 6698799 1.20 1.43

Gehäuse (b) Dh40sr
189 6698800 6.60 7.85

Keine Informationen verfügbar, nicht bestellbar
190 6696454

HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
191 6684714 2.15 2.56

Abdeckhalterung
192 6699442 1.50 1.78

Vorsicht Markierung
196 6684959 2.10 2.50

Keine Informationen verfügbar, nicht bestellbar
208 6696980

Halter für Sicherheitsabdeckung
209 6696951 3.33 3.96

Abdeckungsschutz
210 6696950 10.98 13.06

Schneidschraube Cg24ekd
211 6684751 2.15 2.56

Messer Cg24ekd For Irl
212 6684750 4.29 5.10

Vorsichtsaufkleber (Hecke)
213 6600328 1.04 1.23

Kopfschraube M5x10 (10st), G23ss For Irl
214 949236 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
501 6684764

Keine Informationen verfügbar, nicht bestellbar
502 944458

Keine Informationen verfügbar, nicht bestellbar
503 875769

Keine Informationen verfügbar, nicht bestellbar
504A 6601420
