Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCG27EAP2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

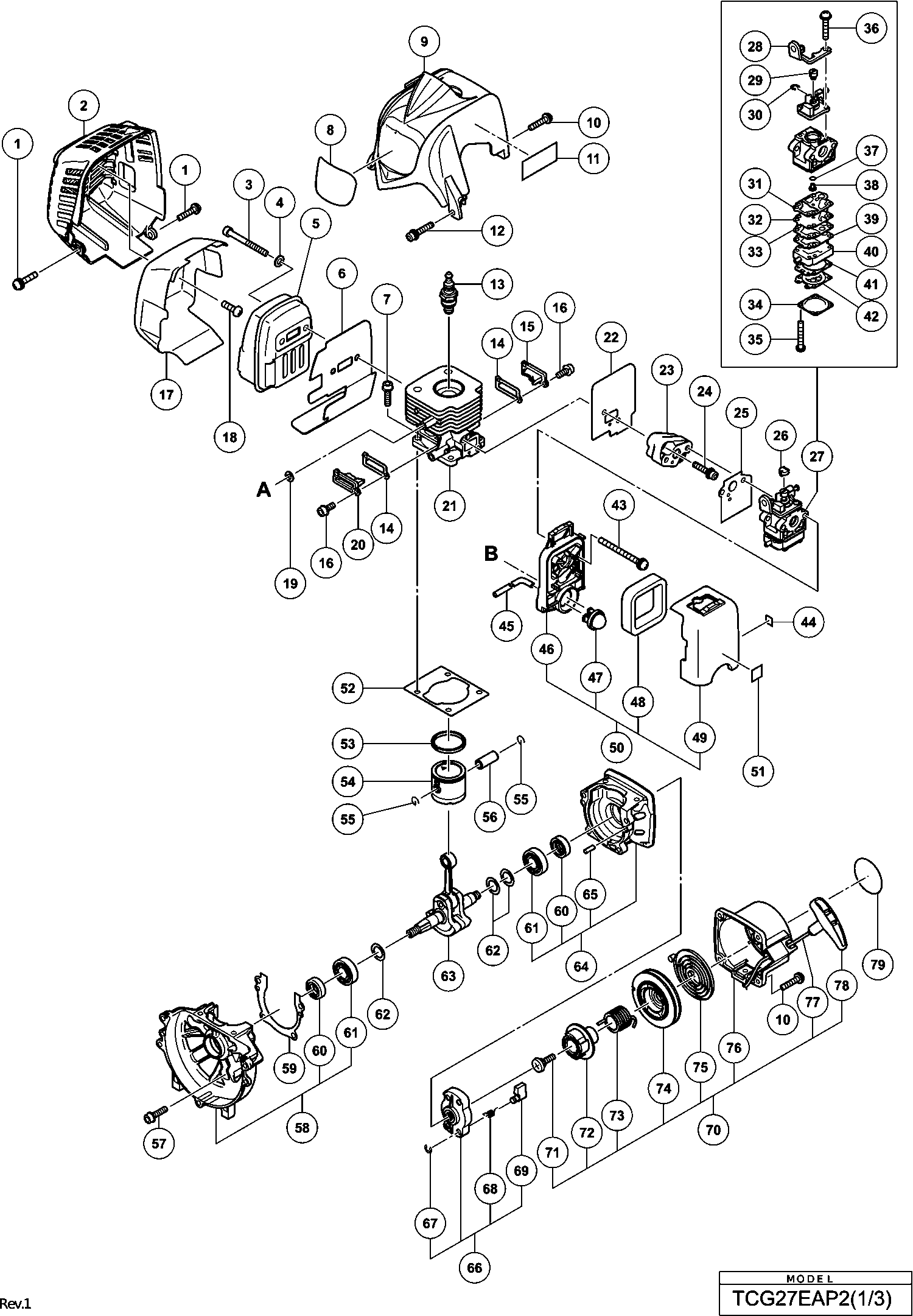

Zeichnungen der Hikoki TCG27EAP2
Teileliste der Hikoki TCG27EAP2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Nicht mehr lieferbar, kein Ersatz | ||||
| *125 | 6600358 | |||
| Kraftstoffleitung | ||||
| *126 | 6698716 | 3.45 | 4.11 | |
| Zündkerze Bmr7a | ||||
| *13 | 6699316 | 8.91 | 10.61 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| *167 | 6684714 | 2.15 | 2.56 | |
| Getriebegehaeuse | ||||
| *168 | 6699402 | 50.33 | 59.89 | |
| Rolle | ||||
| *191 | 6698796 | 2.40 | 2.86 | |
| Rückholfeder | ||||
| *192 | 6698797 | 1.05 | 1.25 | |
| Knopf (1) | ||||
| *193 | 6698798 | 1.20 | 1.43 | |
| Kabelführung | ||||
| *194 | 6698799 | 1.20 | 1.43 | |
| Schneidschraube D4x20 M.flansch (schwarz) Cg18dal | ||||
| *91 | 302086 | 1.05 | 1.25 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| *91 | 305812 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 887021 | |||
| Schalldämpferabdeckung | ||||
| 2 | 6600322 | 6.90 | 8.21 | |
| Hex. Steckschlüssel Hd. Schraube M6x65 | ||||
| 3 | 6698384 | 1.05 | 1.25 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 4 | 949432 | 1.05 | 1.25 | |
| Schalldämpfer (b) | ||||
| 5 | 6600004 | 25.85 | 30.76 | |
| HITZESCHILD | ||||
| 6 | 6600324 | 1.35 | 1.61 | |
| Hex. Bolzen M5 | ||||
| 7 | 6696958 | 2.10 | 2.50 | |
| Tanaka Schild | ||||
| 8 | 6696339 | 1.20 | 1.43 | |
| Zylinderabdeckung | ||||
| 9 | 6697921 | 6.10 | 7.26 | |
| Kopfschraube M4x20 M.u-scheibe | ||||
| 10 | 307606 | 1.05 | 1.25 | |
| Sechskant-Schraube M5x30 mit Dichtungssperre | ||||
| 12 | 6698950 | 1.20 | 1.43 | |
| Zündkerze Bmr7a | ||||
| 13 | 6699316 | 8.91 | 10.61 | |
| Abdeckungsdichtung | ||||
| 14 | 6697684 | 1.04 | 1.23 | |
| Auspuffgas Ventildeckel (a) | ||||
| 15 | 6698484 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 6698385 | |||
| Schalldämpfer Hitzeschutz | ||||
| 17 | 6600422 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 6695245 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 19 | 6698700 | |||
| Auspuffgas Ventildeckel (b) | ||||
| 20 | 6698485 | 2.10 | 2.50 | |
| Zylinder | ||||
| 21 | 6698480 | 45.65 | 54.32 | |
| Dichtung | ||||
| 22 | 6698473 | 1.05 | 1.25 | |
| Vergaser Isolator | ||||
| 23 | 6698387 | 3.15 | 3.75 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 24 | 6698844 | 1.20 | 1.43 | |
| Vergaserdichtung | ||||
| 25 | 6698405 | 2.10 | 2.50 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 26 | 6691337 | |||
| Vergaser Ass'y Inklusive.21-36 | ||||
| 27 | 6698489 | 58.93 | 70.12 | |
| Kabelverstellhalter | ||||
| 28 | 6699287 | 4.13 | 4.91 | |
| Drehgelenk | ||||
| 29 | 6696830 | 4.45 | 5.30 | |
| Flansch | ||||
| 30 | 6684969 | 2.15 | 2.56 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 31 | 6684692 | 29.19 | 34.73 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 32 | 6684693 | 8.58 | 10.20 | |
| Pumpenplatte alte Art.nr.523-25100-20 | ||||
| 33 | 6691242 | 2.31 | 2.75 | |
| Membranabdeckung | ||||
| 34 | 6685222 | 4.45 | 5.30 | |
| Schrauben Set alte Art.nr.548-25101-20 | ||||
| 35 | 6691312 | 1.15 | 1.37 | |
| Stellschraube M3x12 | ||||
| 36 | 6696829 | 1.04 | 1.23 | |
| O-RING (ALT 550-25100-20) | ||||
| 37 | 6684695 | 4.29 | 5.10 | |
| Schaltplatte alte Art.nr.522-25100-20 | ||||
| 39 | 6691234 | 3.30 | 3.93 | |
| Pumpenkörper | ||||
| 40 | 6696828 | 13.36 | 15.90 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 41 | 6685220 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 42 | 6684690 | |||
| Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
| 43 | 307224 | 1.05 | 1.25 | |
| Markierplatte (t) | ||||
| 44 | 6600327 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 45B | 6601444 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46 | 6696832 | |||
| Hauptpumpe | ||||
| 47 | 6685139 | 5.94 | 7.07 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 48 | 6600704 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 6696831 | |||
| Luftfilter Zusammenstellung | ||||
| 50 | 6696549 | 9.13 | 10.86 | |
| Grundierungs-Etikett seit 11.2013 für Europa | ||||
| 51 | 6699000 | 1.04 | 1.23 | |
| Zylinderpackung | ||||
| 52 | 6698366 | 1.05 | 1.25 | |
| Kolbenring alte Art.nr. 041-01700-20 | ||||
| 53 | 6686121 | 4.45 | 5.30 | |
| Kolben | ||||
| 54 | 6698483 | 8.70 | 10.35 | |
| Kolbenstift Cg24ekb | ||||
| 55 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift Cg24ekb | ||||
| 56 | 6684591 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 57 | 6698386 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 6698370 | |||
| Kurbelgehäuseverpackung | ||||
| 59 | 6697688 | 1.04 | 1.23 | |
| Öldichtung Cg24ekb | ||||
| 60 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 61 | 6684608 | 3.80 | 4.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 6698490 | |||
| Kurbelwelle | ||||
| 63 | 6698488 | 55.14 | 65.61 | |
| Kurbelgehäuse Ass'y (a) | ||||
| 64 | 6698369 | 13.35 | 15.89 | |
| Schlagbolzen 4x12 | ||||
| 65 | 6696947 | 1.05 | 1.25 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 66 | 6684681 | 13.20 | 15.71 | |
| Anschlagring Cg24ekb Neue Art.-nr. 6684683 Since | ||||
| 67 | 6684683 | 2.15 | 2.56 | |
| Feder f. Startersperre Cg24ekb | ||||
| 68 | 6684684 | 4.29 | 5.10 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 69 | 6684685 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70 | 6699995 | |||
| NEUER GEHÄUSEZUGSTARTERSATZ | ||||
| 70A | 6601570 | 15.81 | 18.82 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 71 | 6684679 | 2.15 | 2.56 | |
| NOCKENPLATTE | ||||
| 72 | 6699996 | 2.55 | 3.03 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 73 | 6684677 | 8.58 | 10.20 | |
| Starter Seilrolle | ||||
| 74 | 6699997 | 8.41 | 10.01 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 75 | 6684675 | 11.55 | 13.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 6684673 | |||
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 77 | 6684674 | 4.29 | 5.10 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 78 | 6684680 | 2.15 | 2.56 | |
| Schneidschraube D4x20 M.flansch (schwarz) Cg18dal | ||||
| 91 | 302086 | 1.05 | 1.25 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 91 | 305812 | 1.04 | 1.23 | |
| Ballengriff | ||||
| 92 | 6696487 | 3.45 | 4.11 | |
| Rasthebel | ||||
| 93 | 6696490 | 1.04 | 1.23 | |
| Hebel (1) | ||||
| 94 | 6696488 | 1.04 | 1.23 | |
| Feder | ||||
| 95 | 6696489 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 96A | 6601275 | |||
| Stoppschalterleine | ||||
| 97 | 6696592 | 2.10 | 2.50 | |
| Stoppschalterleine | ||||
| 97 | 6696491 | 1.80 | 2.14 | |
| Schutzrohr | ||||
| 98 | 6696594 | 2.10 | 2.50 | |
| Schutzrohr | ||||
| 98 | 6696967 | 1.05 | 1.25 | |
| Drosseldraht Comp. | ||||
| 99 | 6696593 | 5.10 | 6.07 | |
| Drosseldraht Comp. | ||||
| 99 | 6696560 | 4.18 | 4.97 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 100 | 6696486 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 101 | 6699176 | |||
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 102 | 6695492 | 1.15 | 1.37 | |
| Antivibrationsgummi (a) | ||||
| 103 | 6696963 | 3.33 | 3.96 | |
| Rohrhalter (a) | ||||
| 104 | 6698643 | 2.10 | 2.50 | |
| Rohrhalter (b) | ||||
| 105 | 6698644 | 2.10 | 2.50 | |
| Antivibrationsgummi (b) | ||||
| 106 | 6696964 | 3.33 | 3.96 | |
| Sicherungsring D12 (10st), G23ss | ||||
| 107 | 939542 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 108 | 6697922 | |||
| KUPPLUNGSWELLE | ||||
| 109 | 6699400 | 8.85 | 10.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 6696469 | |||
| Ring | ||||
| 111 | 6684648 | 2.15 | 2.56 | |
| Kupplungsplatte (a) | ||||
| 112 | 6696546 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 113 | 6696948 | |||
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 114 | 6696547 | 1.05 | 1.25 | |
| Mutter | ||||
| 115 | 6685337 | 1.05 | 1.25 | |
| Bolzenscheibe H65sd2 | ||||
| 116 | 323212 | 1.05 | 1.25 | |
| Hex. Inbusschraube M4x18 (mit Unterlegscheiben) | ||||
| 117 | 6698388 | 1.05 | 1.25 | |
| Zündspule | ||||
| 118 | 6698492 | 22.83 | 27.16 | |
| Kabel | ||||
| 119 | 6698495 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 120A | 6601421 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 121 | 6699186 | |||
| Erdkabel | ||||
| 122 | 6696545 | 1.05 | 1.25 | |
| Magneto Rotor | ||||
| 123 | 6698396 | 8.70 | 10.35 | |
| Distanzring (1) | ||||
| 124 | 6699558 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 125 | 6600358 | |||
| Kraftstoffleitung | ||||
| 126 | 6698716 | 3.45 | 4.11 | |
| Kraftstoffleitung L70 | ||||
| 127A | 6699014 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 129 | 6698402 | |||
| Tankdeckelkette | ||||
| 130 | 6698732 | 1.20 | 1.43 | |
| Tank (c) | ||||
| 131 | 6600354 | 3.45 | 4.11 | |
| Pumpenfilter | ||||
| 132 | 6600351 | 2.70 | 3.21 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 133 | 6696949 | |||
| Stand alte Art.nr.940-07350-20 | ||||
| 134 | 6694787 | 3.30 | 3.93 | |
| Flanschschraube | ||||
| 135 | 6696557 | 1.05 | 1.25 | |
| Bolzen (mit Flansch) L27.8 | ||||
| 136 | 6698991 | 1.20 | 1.43 | |
| Gewindeschneider (w/flansch) D4x30 für Europa (s) | ||||
| 151 | 323837 | 1.68 | 1.99 | |
| Maschinenschraube M5x30 (schwarz) | ||||
| 152 | 323041 | 1.05 | 1.25 | |
| GRIFF re | ||||
| 153 | 6698637 | 19.11 | 22.74 | |
| Griff (b) | ||||
| 154 | 6696590 | 3.13 | 3.72 | |
| Griff (a) | ||||
| 158 | 6696588 | 2.10 | 2.50 | |
| Mutter M5 (schwarz) C13u/m8v/m12v | ||||
| 159 | 302012 | 1.05 | 1.25 | |
| Barriere | ||||
| 161 | 6696973 | 3.33 | 3.96 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 162 | 6684709 | 2.15 | 2.56 | |
| Griffhalter (a) (alt 6696576) | ||||
| 163 | 6600500 | 4.20 | 5.00 | |
| GRIFF li | ||||
| 164 | 6698638 | 22.83 | 27.16 | |
| Griffhalter (b) (alt 6696577) | ||||
| 165 | 6600501 | 7.20 | 8.57 | |
| Handhalter (c) | ||||
| 166 | 6696578 | 2.10 | 2.50 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 167 | 6684714 | 2.15 | 2.56 | |
| Getriebegehaeuse | ||||
| 168 | 6699402 | 50.33 | 59.89 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 169 | 6684737 | 2.15 | 2.56 | |
| Fräserhalter (a) | ||||
| 170 | 6696977 | 13.33 | 15.86 | |
| Fräserhalter (b) | ||||
| 171 | 6698659 | 13.04 | 15.51 | |
| MUTTERNABDECKUNG | ||||
| 172 | 6699188 | 6.60 | 7.85 | |
| U-Mutter (linke Hand) M10 für Irl | ||||
| 173 | 335759 | 1.04 | 1.23 | |
| Schraube 5x12ws alte Art.nr. 994-16050-121 | ||||
| 174 | 6695414 | 1.15 | 1.37 | |
| Inbusschraube M5x30 (10 Stücke) | ||||
| 175 | 949664 | 3.75 | 4.46 | |
| Abdeckhaube For Europe | ||||
| 176 | 6696494 | 1.80 | 2.14 | |
| Vorsichtsaufkleber (Hecke) | ||||
| 177 | 6600328 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 178 | 6600449 | |||
| Füllstandsmarkierung Cg24ekb | ||||
| 183 | 6684851 | 2.15 | 2.56 | |
| Hauptrohr Comp. (alt 6696483) | ||||
| 184 | 6696558 | 17.69 | 21.05 | |
| Antriebswelle (alt 6696484) | ||||
| 185 | 6698514 | 15.60 | 18.56 | |
| Aufhänger | ||||
| 186A | 6600504 | 1.20 | 1.43 | |
| Kappe (a) | ||||
| 187 | 6698515 | 2.10 | 2.50 | |
| Abdeckungskompl. M/ Welle M10x.125 Links | ||||
| 188 | 6698794 | 9.30 | 11.07 | |
| Schraube, nicht rost. Stahl | ||||
| 190 | 6698795 | 1.35 | 1.61 | |
| Rolle | ||||
| 191 | 6698796 | 2.40 | 2.86 | |
| Rückholfeder | ||||
| 192 | 6698797 | 1.05 | 1.25 | |
| Knopf (1) | ||||
| 193 | 6698798 | 1.20 | 1.43 | |
| Kabelführung | ||||
| 194 | 6698799 | 1.20 | 1.43 | |
| Gehäuse (b) Dh40sr | ||||
| 195 | 6698800 | 6.60 | 7.85 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 196 | 6696454 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 197 | 6696980 | |||
| Halter für Sicherheitsabdeckung | ||||
| 198 | 6696951 | 3.33 | 3.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 199 | 6696950 | |||
| Schneidschraube Cg24ekd | ||||
| 200 | 6684751 | 2.15 | 2.56 | |
| Messer Cg24ekd For Irl | ||||
| 201 | 6684750 | 4.29 | 5.10 | |
| Griffhalter-Set (a+b) (alt 6696576+6696577) | ||||
| 207 | 6600499 | 10.65 | 12.67 | |
| Kopfschraube M5x10 (10st), G23ss For Irl | ||||
| 208 | 949236 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6684764 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6696596 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 944458 | |||
| Messer Abdeckung For (s) | ||||
| 504A | 6684768 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 6698711 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 875769 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507A | 6601420 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 6696184 | |||
