Hikoki TCG27EC Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung TCG27EC stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

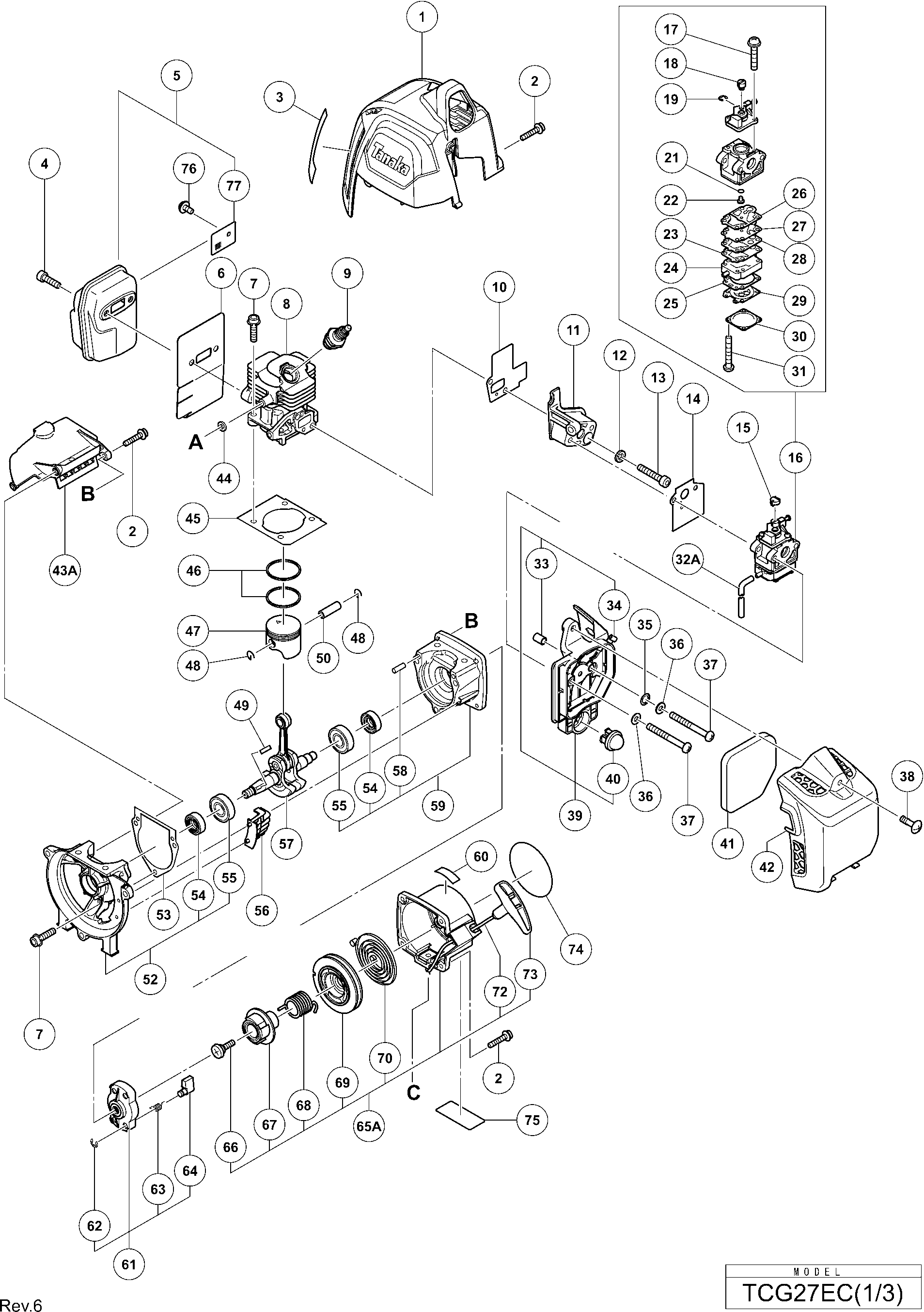

Zeichnungen der HIKOKI TCG27EC

Teileliste der Hikoki TCG27EC

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Cylinder Cover
16600544Cylinder Cover€ 8.57
Seal Lock Hex. Socket Hd. Bolt M4
26600918Seal Lock Hex. Socket Hd. Bolt M4€ 1.00
Seal Lock Hex. Socket Hd. Bolt M6x16
46600518Seal Lock Hex. Socket Hd. Bolt M6x16€ 1.00
Muffler
56600516Muffler€ 6.39
Heat Protection Panel
66600517Heat Protection Panel€ 1.16
Hex. Socket Hd. Bolt (w/sp.washer) M5x22
76601339Hex. Socket Hd. Bolt (w/sp.washer) M5x22€ 1.02
Cylinder N27
86600903Cylinder N27€ 29.42
Ignition Plug (torch L7rtc)
96600542Ignition Plug (torch L7rtc)€ 5.81
Intake Packing
106600524Intake Packing€ 1.00
Carburetor Insulator
116600525Carburetor Insulator€ 4.94
Spring Washer D6
126600910Spring Washer D6€ 1.00
Seal Lock Hex. Socket Hd. Bolt M6x27
136601358Seal Lock Hex. Socket Hd. Bolt M6x27€ 1.00
Carburetor Packing
146698405Carburetor Packing€ 2.03
Spannschlosskappe Since C026901
156691337Spannschlosskappe Since C026901€ 1.11
Carburetor Ass'y Wyc-43 Includ.17-31
166600526Carburetor Ass'y Wyc-43 Includ.17-31€ 28.08
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
176684698Drosselschrauben Set Cg24ekb alte Art.nr. 548-251€ 4.15
Swivel
186696830Swivel€ 4.31
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
196684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2.08
O-RING (OUD 550-25100-20)
216684695O-RING (OUD 550-25100-20)€ 4.15
Schaltplatte alte Art.nr.522-25100-20
236691234Schaltplatte alte Art.nr.522-25100-20€ 3.19
Pump Body Comp.
246696828Pump Body Comp.€ 12.93
Membran Verpackung
256685220Membran Verpackung€ 2.24
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
266684692Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20€ 28.25
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
276684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 8.30
Pumpenplatte alte Art.nr.523-25100-20
286691242Pumpenplatte alte Art.nr.523-25100-20€ 2.24
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
296684690Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20€ 17.42
Membranabdeckung
306685222Membranabdeckung€ 4.31
Schrauben Set alte Art.nr.548-25101-20
316691312Schrauben Set alte Art.nr.548-25101-20€ 1.11
Fuel Pipe
32A6601444Fuel Pipe€ 1.00
Collar M5
336601340Collar M5€ 1.89
Choke Valve
346601341Choke Valve€ 2.76
Wave Washer 8
35334242Wave Washer 8€ 1.67
Ring
366685407Ring€ 1.02
Schraube 5x55 alte Art.nr. 990-11050-552
376694914Schraube 5x55 alte Art.nr. 990-11050-552€ 1.11
Special Screw M5
386600532Special Screw M5€ 1.00
Air Cleaner Base Ass'y Includ.33,34,40
396600911Air Cleaner Base Ass'y Includ.33,34,40€ 11.91
Hauptpumpe
406685139Hauptpumpe€ 5.75
Air Cleaner Element
416600529Air Cleaner Element€ 1.00
Luftfilterabdeckung
426600530Luftfilterabdeckung€ 1.31
MUFFLER TANK PARTITION
43A6601430MUFFLER TANK PARTITION€ 2.47
Ring
446698700Ring€ 1.16
Cylinder Packing
456600510Cylinder Packing€ 1.00
Piston Ring
466601353Piston Ring€ 4.07
Piston (m)
476600905Piston (m)€ 15.31
Kolbenstift Cg24ekb
486684590Kolbenstift Cg24ekb€ 2.08
Woodruff Key 3x13x4.5
496601343Woodruff Key 3x13x4.5€ 1.89
Piston Pin
506601344Piston Pin€ 2.76
Crank Case (f) Ass'y Includ.54,55
526600907Crank Case (f) Ass'y Includ.54,55€ 13.36
Crank Case Packing
536600514Crank Case Packing€ 1.00
Öldichtung Cg24ekb
546684607Öldichtung Cg24ekb€ 4.15
Kugellager Cg24ekb
556684608Kugellager Cg24ekb€ 3.68
Crank Case Guard
566600924Crank Case Guard€ 1.00
Crank Shaft
576600511Crank Shaft€ 25.95
Knock Pin 4x12
586696947Knock Pin 4x12€ 1.02
Crank Case (r) Ass'y Includ.54,55,58
596600906Crank Case (r) Ass'y Includ.54,55,58€ 13.50
Tank Mark Label (50:1)
606698921Tank Mark Label (50:1)€ 1.16
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
616684681Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90€ 12.78
D4eretainingringnew
626685101D4eretainingringnew€ 1.11
Feder f. Startersperre Cg24ekb
636684684Feder f. Startersperre Cg24ekb€ 4.15
Startersperre Cg24ekb alte Art.nr.788-0651h-20
646684685Startersperre Cg24ekb alte Art.nr.788-0651h-20€ 4.15
RECOIL STARTER BODY ASS'Y NEW
65A6601570RECOIL STARTER BODY ASS'Y NEW€ 15.31
SET SCREW (OLD 839-03045-20)
666684679SET SCREW (OLD 839-03045-20)€ 2.08
Cam Plate For (s) Type Since 9.2013 For Aus
676699996Cam Plate For (s) Type Since 9.2013 For Aus€ 2.47
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
686684677Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20€ 8.30
Starter Rope Reel For (s) Type Since 9.2013 For A
696699997Starter Rope Reel For (s) Type Since 9.2013 For A€ 8.14
Nicht bestellbar
706697591Nicht bestellbar
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
726684674Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo€ 4.15
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
736684680Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo€ 2.08
Machine Screw (w/washers) M4x8 (black)
766601439Machine Screw (w/washers) M4x8 (black)€ 1.00
Spark Arrester
776601438Spark Arrester€ 1.00
Maschinenschraube C8fs
81995096Maschinenschraube C8fs€ 1.02
Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
82305812Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b€ 1.00
Handle (b)
836600566Handle (b)€ 1.74
Throttle Lever
846600568Throttle Lever€ 1.31
Feder
856696489Feder€ 1.00
Trigger Lockout
866600567Trigger Lockout€ 1.00
Stop Switch
876601275Stop Switch€ 1.31
Stoppschalterleine
886696491Stoppschalterleine€ 1.74
Protection Tube
896696967Protection Tube€ 1.02
Throttle Wire Comp
906600569Throttle Wire Comp€ 1.31
Handle (a)
916600565Handle (a)€ 2.03
Grip (loop)
926600538Grip (loop)€ 4.50
Hex. Socket Hd. Bolt (w/sp.washer) M5
936600919Hex. Socket Hd. Bolt (w/sp.washer) M5€ 1.00
Hex. Socket Hd. Bolt (w/washers) M5 Till 12.2016
946600372Hex. Socket Hd. Bolt (w/washers) M5 Till 12.2016€ 1.74
Metallfitting
956689664Metallfitting€ 3.19
Pipe Holder
966600551Pipe Holder€ 2.61
Damper (holder)
976600552Damper (holder)€ 2.76
Tapping Screw D4.5x16
986698878Tapping Screw D4.5x16€ 1.16
Fan Case
996600548Fan Case€ 13.98
Clutch Shaft
1006600549Clutch Shaft€ 6.39
Abstandsbolzen
1016696469Abstandsbolzen€ 1.00
Ring
1026684648Ring€ 2.08
Clutch
1036696948Clutch€ 11.27
Washer (b)
1046696547Washer (b)€ 1.02
Mutter
1056685337Mutter€ 1.02
Bolzenscheibe H65sd2
106323212Bolzenscheibe H65sd2€ 1.02
Hex. Socket Hd. Bolt (w/washers) M4x18
1076698388Hex. Socket Hd. Bolt (w/washers) M4x18€ 1.02
Ignition Coil
1086600515Ignition Coil€ 22.36
Cord Insulation Tube L100
1096600051Cord Insulation Tube L100€ 1.00
Plug Cap Metal
1106699186Plug Cap Metal€ 1.00
Plug Cap
111A6601421Plug Cap€ 1.00
Band
1126698943Band€ 1.16
Protection Tube L50 For Irl
1136601345Protection Tube L50 For Irl€ 1.02
Cord
1146698495Cord€ 2.03
Earth Cord
1156696545Earth Cord€ 1.02
Magneto Rotor Comp.
1166699289Magneto Rotor Comp.€ 24.89
Machine Screw (w/washers) M5x18
1176600920Machine Screw (w/washers) M5x18€ 1.00
Behalter
1186600519Behalter€ 4.79
Bolt (w/flange) L17.8 Since G103931
1196696574Bolt (w/flange) L17.8 Since G103931€ 1.02
Pump Filter
1206600351Pump Filter€ 2.61
Clip
1216696949Clip€ 1.62
Bolt (w/flange) L23.8
1226698512Bolt (w/flange) L23.8€ 1.02
Distanzring (1)
1236699558Distanzring (1)€ 1.00
Fuel Pipe L70
124A6699014Fuel Pipe L70€ 1.60
Fuel Grommet Since 8.2014
1256600358Fuel Grommet Since 8.2014€ 1.00
Fuel Pipe L140
1266600521Fuel Pipe L140€ 1.00
Fuel Tank Cap Ass'y Includ.100
1276698402Fuel Tank Cap Ass'y Includ.100€ 4.07
Tank Cap Chain
1286698732Tank Cap Chain€ 1.16
Schneidschraubed4x20 M.flansch (schwarz) Cg18dal,
131302086Schneidschraubed4x20 M.flansch (schwarz) Cg18dal,€ 1.02
Tapping Screw (w/flange) D4x30 For Europe (s)
132323837Tapping Screw (w/flange) D4x30 For Europe (s)€ 1.62
Machine Screw M5x30 (black)
133323041Machine Screw M5x30 (black)€ 1.02
Handle Collar For (s)
1346600503Handle Collar For (s)€ 1.00
Handle (b) For Europe (s)
1356696590Handle (b) For Europe (s)€ 3.03
Rasthebel
1366696490Rasthebel€ 1.00
Throttle Wire Comp. For (s)
1376600900Throttle Wire Comp. For (s)€ 2.03
Protection Tube L770 For (s)
1386601347Protection Tube L770 For (s)€ 2.76
Stop Switch Cord For (s)
1396696592Stop Switch Cord For (s)€ 2.03
Stop Switch
140A6601275Stop Switch€ 1.31
Band
1416698943Band€ 1.16
Hebel (1)
1426696488Hebel (1)€ 1.00
Feder
1436696489Feder€ 1.00
Handle (a) For Europe (s)
1446696588Handle (a) For Europe (s)€ 2.03
Mutter M5 (schwarz) C13u/m8v/m12v
145302012Mutter M5 (schwarz) C13u/m8v/m12v€ 1.02
Barrier
1466696973Barrier€ 3.22
Bolt (black) M6
1476696974Bolt (black) M6€ 1.62
Loop Handle
1486601348Loop Handle€ 11.04
Cushion Rubber
1496601349Cushion Rubber€ 1.89
Bolt (w/flange) L23.8
1506698512Bolt (w/flange) L23.8€ 1.02
Loop Handle Ass'y Includ.133-135
1516600922Loop Handle Ass'y Includ.133-135€ 10.74
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
1526684709Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl€ 2.08
Handle Holder (a) For (s)
1536600561Handle Holder (a) For (s)€ 1.74
U-handle For (s)
1546600899U-handle For (s)€ 17.17
Handle Holder (b) For (s)
1556600562Handle Holder (b) For (s)€ 2.90
Gear Case Ass'y 3bb (d) Includ.138-144
1566600553Gear Case Ass'y 3bb (d) Includ.138-144€ 28.88
Inbusschraube M5x25 (10st)
157949662Inbusschraube M5x25 (10st)€ 2.03
Schraube 5x12ws alte Art.nr. 994-16050-121
1586695414Schraube 5x12ws alte Art.nr. 994-16050-121€ 1.11
Bolzen Cg24ekd, Cg18dal, Cg18dl
1596684737Bolzen Cg24ekd, Cg18dal, Cg18dl€ 2.08
Cutter Holder (a)
1606601354Cutter Holder (a)€ 4.65
Cutter Holder (b) For Irl
1616601355Cutter Holder (b) For Irl€ 3.92
Nicht bestellbar
1626699188Nicht bestellbar
U-nut (left Hand) M10 For Irl
163335759U-nut (left Hand) M10 For Irl€ 1.00
Nicht mehr lieferbar
164A6601432Nicht mehr lieferbar
Set Screw
1676698795Set Screw€ 1.31
Reel
1686698796Reel€ 2.32
Return Spring
1696698797Return Spring€ 1.02
Knopf (1)
1706698798Knopf (1)€ 1.16
Cord Guide
1716698799Cord Guide€ 1.16
Handle Holder (c) For (s)
1736600563Handle Holder (c) For (s)€ 1.31
HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)
1746684714HEX. HOLE BUTTON SCREW 6X25S (OLD 994-81060-254)€ 2.08
Cover Bracket For Irl
1756699443Cover Bracket For Irl€ 2.03
Nicht bestellbar
1766600449Nicht bestellbar
Level Mark (b)
1776600446Level Mark (b)€ 1.74
Füllstandsmarkierung Cg24ekb
1786684851Füllstandsmarkierung Cg24ekb€ 2.08
Main Pipe (t1.1)
1796600556Main Pipe (t1.1)€ 21.56
Drive Shaft
1806600558Drive Shaft€ 10.45
Hanger For Irl
1816600504Hanger For Irl€ 1.16
Kopfschraube M5x10 (10st), G23ss For Irl
182949236Kopfschraube M5x10 (10st), G23ss For Irl€ 1.02
Guard Ass'y (eu) For Irl
1836600528Guard Ass'y (eu) For Irl€ 4.36
Cover Guard (eu) Ass'y For Irl
1846601356Cover Guard (eu) Ass'y For Irl€ 6.10
Schneidschraube Cg24ekd
1856684751Schneidschraube Cg24ekd€ 2.08
Messer Cg24ekd For Irl
1866684750Messer Cg24ekd For Irl€ 4.15
Ignition Coil Ass'y Includ.108-111a
2026601380Ignition Coil Ass'y Includ.108-111a€ 33.54
Fan Case (a) Ass'y Includ.36,93-97,99,100
2036601378Fan Case (a) Ass'y Includ.36,93-97,99,100€ 29.55
Nicht bestellbar
5016684764Nicht bestellbar
Nicht bestellbar
502944458Nicht bestellbar
Nicht bestellbar
503875769Nicht bestellbar
Messer Abdeckung For (s)
5046684768Messer Abdeckung For (s)€ 2.08
Nicht bestellbar
50566A2943Nicht bestellbar
Nicht bestellbar
506A6601420Nicht bestellbar
Nicht bestellbar
5076696184Nicht bestellbar
Nicht bestellbar
5086698711Nicht bestellbar
AIR CLEANER ELEMENT
6016601389AIR CLEANER ELEMENT€ 93.17
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
