Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCH22EC2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

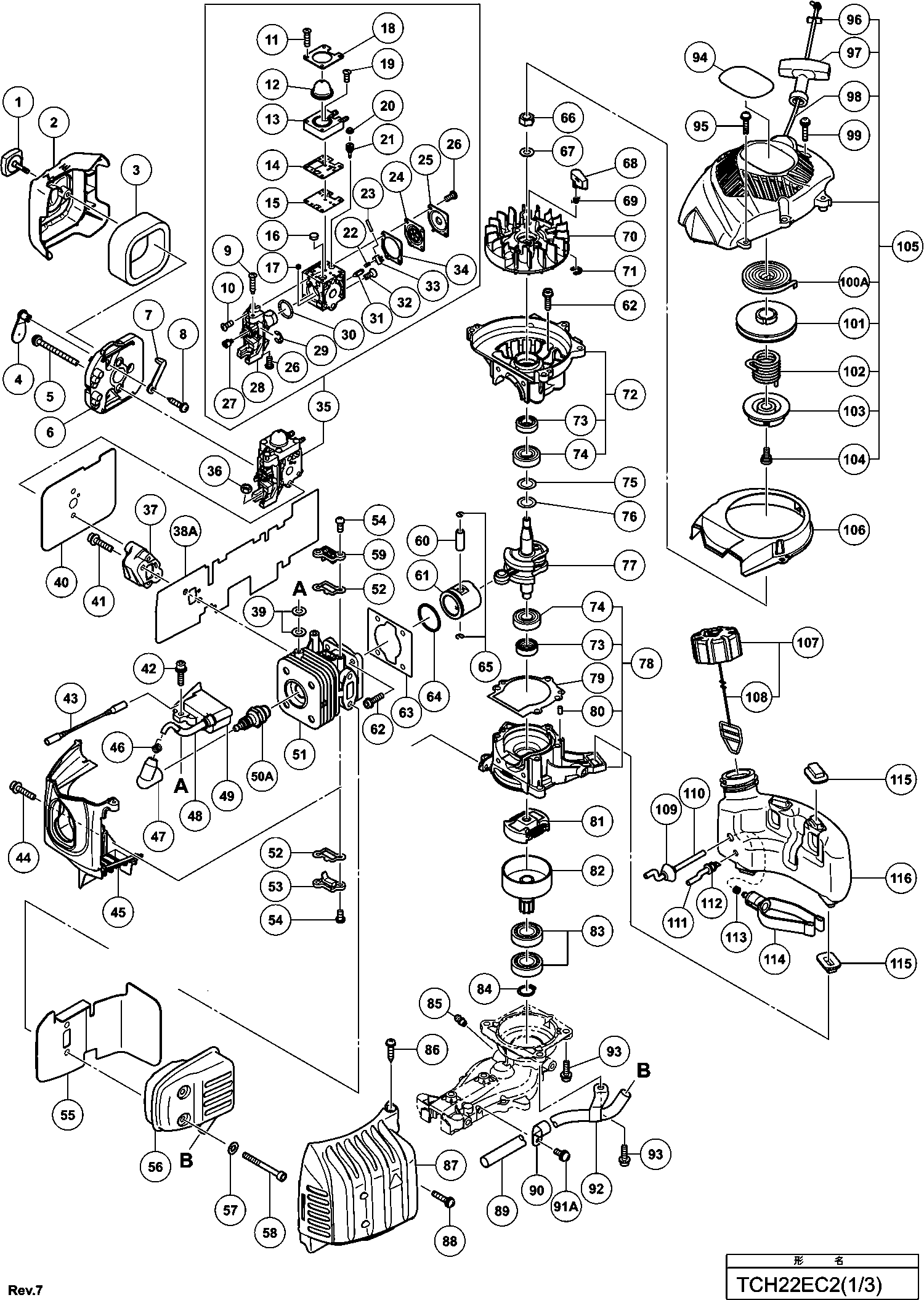

Zeichnungen der Hikoki TCH22EC2
Teileliste der Hikoki TCH22EC2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Ring | ||||
| *164 | 6684639 | 2.15 | 2.56 | |
| U-Mutter M5 | ||||
| *165 | 6699108 | 1.65 | 1.96 | |
| Klingen-Zusammenbau 780mm | ||||
| *174A | 6600410 | 77.00 | 91.63 | |
| Unterlegscheibe M7 | ||||
| *179 | 6699111 | 1.04 | 1.23 | |
| Schulterknopfschraube M5x25 | ||||
| *180 | 6699109 | 1.65 | 1.96 | |
| Führungsplatte 620mm | ||||
| *195 | 6600012 | 9.45 | 11.25 | |
| Heckenschere Klinge (c) 620 Mm | ||||
| *196 | 6600014 | 22.83 | 27.16 | |
| Heckenschere Klinge (d) 780mm | ||||
| *196 | 6600016 | 22.83 | 27.16 | |
| Messer Führungsplatte 780 Mm | ||||
| *197 | 6600361 | 5.10 | 6.07 | |
| Messer Führungsplatte 620 Mm | ||||
| *197 | 6600360 | 4.35 | 5.18 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| *198 | 6699112 | 1.04 | 1.23 | |
| Abdeckung Fixing Bolt Comp. | ||||
| 1 | 6698730 | 3.15 | 3.75 | |
| Filterabdeckung | ||||
| 2 | 6698609 | 2.10 | 2.50 | |
| Filter Schwamm neue Art.-nr.:6690365 | ||||
| 3 | 6690365 | 1.15 | 1.37 | |
| Drosselklappe | ||||
| 4 | 6698608 | 1.20 | 1.43 | |
| Kopfschraube M5x60 M.u-scheibe (schwarz) | ||||
| 5 | 307224 | 1.05 | 1.25 | |
| Kopfschraube M5x65 M.u-scheibe | ||||
| 5A | 312440 | 1.05 | 1.25 | |
| Reinigerkörper | ||||
| 6 | 6698606 | 2.10 | 2.50 | |
| Choke Griff | ||||
| 7 | 6698607 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 309470 | |||
| Drosselverstellschraube | ||||
| 9 | 6699087 | 7.80 | 9.28 | |
| Einstellschraube (b) | ||||
| 10 | 6699088 | 1.04 | 1.23 | |
| Rändelschraube (d) | ||||
| 11 | 6699100 | 1.05 | 1.25 | |
| Spritze | ||||
| 12 | 6699098 | 4.20 | 5.00 | |
| Grundierungsbasis | ||||
| 13 | 6699097 | 28.19 | 33.54 | |
| Pumpendichtung | ||||
| 14 | 6699096 | 4.35 | 5.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 15 | 6699095 | |||
| SIEB f.SPRITZ-+SPRUEHGERAET | ||||
| 16 | 6699080 | 1.50 | 1.78 | |
| Leitungsstiftrolle | ||||
| 17 | 6699103 | 2.55 | 3.03 | |
| Spritzensicherung | ||||
| 18 | 6699099 | 2.55 | 3.03 | |
| Rändelschraube (e) | ||||
| 19 | 6699101 | 1.05 | 1.25 | |
| Kugelstopfenhalter | ||||
| 20 | 6699104 | 2.55 | 3.03 | |
| Einstellschraube (Hauptgemisch) | ||||
| 21 | 6699105 | 8.25 | 9.82 | |
| Dosierhebelfeder | ||||
| 22 | 6699083 | 1.50 | 1.78 | |
| Stift (1) | ||||
| 23 | 6699082 | 1.05 | 1.25 | |
| Messmembran | ||||
| 24 | 6699091 | 8.70 | 10.35 | |
| Messabdeckung | ||||
| 25 | 6699093 | 6.15 | 7.32 | |
| Einstellschraube (c) | ||||
| 26 | 6699094 | 1.05 | 1.25 | |
| Pfosten | ||||
| 27 | 6699089 | 6.00 | 7.14 | |
| Rotorabdeckung | ||||
| 28 | 6699086 | 42.08 | 50.07 | |
| Halte-Ring (e-Typ) für D2.5-Welle | ||||
| 29 | 6699090 | 1.04 | 1.23 | |
| O-ring | ||||
| 30 | 6699102 | 5.25 | 6.25 | |
| Einlassnadelventil | ||||
| 31 | 6699081 | 7.05 | 8.39 | |
| Einstellschraube (a) | ||||
| 32 | 6699085 | 1.04 | 1.23 | |
| Dosierhebel | ||||
| 33 | 6699084 | 1.65 | 1.96 | |
| Mess-Dichtung | ||||
| 34 | 6699092 | 4.35 | 5.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 6699078 | |||
| Muttern M6 (10 Stück) | ||||
| 36 | 949567 | 1.05 | 1.25 | |
| Vergaser Isolator | ||||
| 37 | 6698387 | 3.15 | 3.75 | |
| Ansaugverpackung (a) (alt 6698605) | ||||
| 38A | 6600456 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 6698700 | |||
| Vergaserdichtung | ||||
| 40 | 6698816 | 1.80 | 2.14 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 41 | 6698844 | 1.20 | 1.43 | |
| Hex. Inbusschraube M4x18 (mit Unterlegscheiben) | ||||
| 42 | 6698388 | 1.05 | 1.25 | |
| Kabel | ||||
| 43 | 6699060 | 1.04 | 1.23 | |
| Seal Lock Hex. Socket Hd. Schraube M4x12 | ||||
| 44 | 6698879 | 1.20 | 1.43 | |
| Zylinderabdeckung | ||||
| 45 | 6698871 | 4.20 | 5.00 | |
| METAL FITTING OF PLUG CAP (OLD 6698547) | ||||
| 46 | 6699180 | 1.00 | 1.19 | |
| Steckkappe | ||||
| 47 | 6698548 | 2.10 | 2.50 | |
| Kabelisolationsschlauch | ||||
| 48 | 6699175 | 1.20 | 1.43 | |
| Zündspule | ||||
| 49 | 6698602 | 39.88 | 47.45 | |
| Zündkerze Bmr7a | ||||
| 50A | 6699316 | 8.91 | 10.61 | |
| Zündkerze (alt 6685052) | ||||
| 50A | 6699322 | 2.48 | 2.95 | |
| Zündkerze Bmr7a | ||||
| 50B | 6699316 | 8.91 | 10.61 | |
| Zylinder | ||||
| 51 | 6698597 | 30.53 | 36.32 | |
| Abdeckungsdichtung | ||||
| 52 | 6696534 | 1.05 | 1.25 | |
| Ansaugabdeckung (a) | ||||
| 53 | 6696535 | 1.05 | 1.25 | |
| Dichtungsschraube M4x10 | ||||
| 54 | 6696835 | 1.20 | 1.43 | |
| HITZESCHILD | ||||
| 55 | 6698617 | 2.10 | 2.50 | |
| Auspuff | ||||
| 56 | 6698632 | 8.40 | 10.00 | |
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 57 | 949432 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 6696819 | |||
| Ansaugabdeckung (b) | ||||
| 59 | 6696536 | 1.05 | 1.25 | |
| Kolbenstift | ||||
| 60 | 6696944 | 3.33 | 3.96 | |
| Kolben | ||||
| 61 | 6696531 | 6.88 | 8.18 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 6698386 | |||
| Zylinderpackung | ||||
| 63 | 6696530 | 1.05 | 1.25 | |
| Kolbenring | ||||
| 64 | 6696532 | 2.10 | 2.50 | |
| Kolbenstift Cg24ekb | ||||
| 65 | 6684590 | 2.15 | 2.56 | |
| Mutter | ||||
| 66 | 6696879 | 1.05 | 1.25 | |
| Bolzen Unterlegscheibe D7 | ||||
| 67 | 6696880 | 1.05 | 1.25 | |
| Starterklinke | ||||
| 68 | 6698603 | 1.20 | 1.43 | |
| Startersperrfeder | ||||
| 69 | 6685335 | 1.05 | 1.25 | |
| Magneto Rotor | ||||
| 70 | 6698601 | 13.80 | 16.42 | |
| Sicherungsring | ||||
| 71 | 6685336 | 1.05 | 1.25 | |
| Kurbelgehäuse Ass'y (b) | ||||
| 72 | 6698872 | 16.09 | 19.14 | |
| Öldichtung Cg24ekb | ||||
| 73 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 74 | 6684608 | 3.80 | 4.52 | |
| BUCHSE | ||||
| 75 | 6696946 | 1.68 | 1.99 | |
| BUCHSE | ||||
| 76 | 6696945 | 1.68 | 1.99 | |
| Kurbelwelle | ||||
| 77 | 6699043 | 31.76 | 37.80 | |
| Kurbelgehäuse Ass'y (a) | ||||
| 78 | 6698729 | 18.84 | 22.42 | |
| Kurbelgehäuseverpackung | ||||
| 79 | 6696539 | 1.05 | 1.25 | |
| Schlagbolzen 4x12 | ||||
| 80 | 6696947 | 1.05 | 1.25 | |
| Kupplung (b) | ||||
| 81 | 6699173 | 7.50 | 8.92 | |
| Kupplungstrommel | ||||
| 82 | 6699040 | 9.60 | 11.42 | |
| Kugellager | ||||
| 83 | 6698740 | 4.20 | 5.00 | |
| Sicherungsring D15 (10st) | ||||
| 84 | 939544 | 2.13 | 2.53 | |
| KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80) | ||||
| 85 | 6688643 | 1.15 | 1.37 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 86 | 302089 | 1.05 | 1.25 | |
| Schalldämpferschutz | ||||
| 87 | 6699174 | 5.70 | 6.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 88 | 887021 | |||
| ENDROHR | ||||
| 89 | 6698782 | 4.20 | 5.00 | |
| Fixierplatte (a) | ||||
| 90 | 6698634 | 2.10 | 2.50 | |
| Kopfschraube M4x12 M.u-scheibe (schwarz), C 8fshe | ||||
| 91A | 935196 | 1.04 | 1.23 | |
| Fixierplatte (b) | ||||
| 92 | 6699073 | 1.04 | 1.23 | |
| Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | ||||
| 93 | 6695495 | 1.15 | 1.37 | |
| Gewindeschraube D4.5x16 | ||||
| 95 | 6698878 | 1.20 | 1.43 | |
| Platte | ||||
| 96 | 6685189 | 1.15 | 1.37 | |
| Startergriff alte Art.nr.785-01620-20 Till 7.2014 | ||||
| 97 | 6693227 | 3.30 | 3.93 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 98 | 6693168 | 2.31 | 2.75 | |
| Innensechskant Schraube M5x20 (m/Knopf) | ||||
| 99 | 6698988 | 1.20 | 1.43 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 100A | 6684675 | 11.55 | 13.74 | |
| Seilscheibenstarter alte Art.nr. 774-0651h-20 | ||||
| 101 | 6693072 | 5.11 | 6.08 | |
| Dämpfungsfeder Since H081351 | ||||
| 102 | 6685183 | 4.45 | 5.30 | |
| Nockenplatte (ALT 759-0174M-20) | ||||
| 103 | 6685182 | 3.30 | 3.93 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 104 | 6684679 | 2.15 | 2.56 | |
| COVER | ||||
| 105 | 6698622 | 55.00 | 65.45 | |
| Luftabweiser | ||||
| 106 | 6698624 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 107 | 6698402 | |||
| Tankdeckelkette | ||||
| 108 | 6698732 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 109 | 6698931 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 110 | 6698873 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 6698875 | |||
| Kraftstoffleitung L220 | ||||
| 111A | 6601399 | 1.98 | 2.35 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 112A | 6697846 | 1.04 | 1.23 | |
| Clip | ||||
| 113 | 6696949 | 1.68 | 1.99 | |
| Pumpenfilter | ||||
| 114 | 6698874 | 12.00 | 14.28 | |
| Polster Gummi | ||||
| 115 | 6698615 | 2.10 | 2.50 | |
| Behalter | ||||
| 116 | 6698613 | 5.70 | 6.78 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 139 | 6685220 | |||
| Vergaser Ass'y Wyga-1 | ||||
| 140 | 6600875 | 35.20 | 41.89 | |
| Sechskant-Schaftschraube (m/Flansch) M6x32 | ||||
| 141 | 6698814 | 1.20 | 1.43 | |
| Vorderer Griff | ||||
| 142 | 6698776 | 7.35 | 8.75 | |
| Rahmen | ||||
| 144 | 6698777 | 13.35 | 15.89 | |
| Dämpfer | ||||
| 146 | 6698778 | 1.20 | 1.43 | |
| Griff (a) | ||||
| 147 | 6698880 | 8.10 | 9.64 | |
| Flexwelle | ||||
| 148 | 6698945 | 13.80 | 16.42 | |
| Feder A | ||||
| 149 | 6696348 | 1.05 | 1.25 | |
| HUELSE | ||||
| 150 | 6699055 | 1.04 | 1.23 | |
| Drosselklappendraht | ||||
| 151 | 6699053 | 1.04 | 1.23 | |
| Sicherheitshebel | ||||
| 152 | 6696344 | 1.05 | 1.25 | |
| Drosselhebelfeder | ||||
| 153 | 6696345 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 154 | 6696940 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 154A | 6601275 | |||
| Griff (b) | ||||
| 155 | 6699051 | 3.60 | 4.28 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 156 | 305812 | 1.04 | 1.23 | |
| Drosseldraht Comp. | ||||
| 157 | 6698627 | 2.10 | 2.50 | |
| Schutzrohr | ||||
| 158 | 6698738 | 1.20 | 1.43 | |
| Stoppschalterleine | ||||
| 159 | 6699058 | 1.04 | 1.23 | |
| Stoppschalterleine | ||||
| 160 | 6699059 | 1.20 | 1.43 | |
| Sechskant-Schaftschraube (m/Flansch) M6x22 | ||||
| 161 | 6698815 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 162 | 6696359 | |||
| NYLON NUT M6 | ||||
| 163 | 6698766 | 1.00 | 1.19 | |
| Ring | ||||
| 164 | 6684639 | 2.15 | 2.56 | |
| U-Mutter M5 | ||||
| 165 | 6699108 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 169A | 6699064 | |||
| Unterlegscheibe M6 (10st), C 8fshe, C8fse, Cg18dl | ||||
| 170 | 949432 | 1.05 | 1.25 | |
| Federhalter | ||||
| 171 | 6698779 | 2.10 | 2.50 | |
| Sechskant-Steckkopfschraube (mit Flansch) M5x10 | ||||
| 172 | 6698781 | 1.20 | 1.43 | |
| Anti-Vibrationsfeder | ||||
| 173A | 6600480 | 2.70 | 3.21 | |
| Klingen-Zusammenbau 780mm | ||||
| 174A | 6600410 | 77.00 | 91.63 | |
| Klinge Ass'y 620mm (alt 6699061) | ||||
| 174A | 6600398 | 65.86 | 78.38 | |
| Klingen-Zusammenbau 780mm | ||||
| 174B | 6600453 | 77.00 | 91.63 | |
| Klinge Ass'y 620mm | ||||
| 174B | 6600451 | 65.86 | 78.38 | |
| Hex. Innensechskantschraube M5x8 (mit Flansch) | ||||
| 175 | 6699065 | 1.04 | 1.23 | |
| Schutzplatte | ||||
| 176 | 6699062 | 1.04 | 1.23 | |
| Sechskantsteckschraube M6x25 (mit Knopf) | ||||
| 177 | 6699113 | 1.65 | 1.96 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 178 | 6699114 | 1.04 | 1.23 | |
| Unterlegscheibe M7 | ||||
| 179 | 6699111 | 1.04 | 1.23 | |
| Schulterknopfschraube M5x25 | ||||
| 180 | 6699109 | 1.65 | 1.96 | |
| Schultertasten Bolzen M5x31 | ||||
| 181 | 6699179 | 2.10 | 2.50 | |
| Klingenkoffer (für 780mm) | ||||
| 182 | 6698785 | 4.20 | 5.00 | |
| Klingenkoffer (für 620mm) | ||||
| 182 | 6698948 | 4.20 | 5.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 183 | 6699074 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 184 | 6698772 | |||
| Sechskantsteckschraube M6x25 (mit Knopf) | ||||
| 185 | 6699113 | 1.65 | 1.96 | |
| Führungsplatte (b) (alt 6699063) | ||||
| 186A | 6600418 | 1.20 | 1.43 | |
| Nockenstange (a) | ||||
| 187 | 6698987 | 2.10 | 2.50 | |
| Getriebe | ||||
| 188 | 6699066 | 17.05 | 20.29 | |
| FILZVERPACKUNG (B) | ||||
| 189 | 6699068 | 1.04 | 1.23 | |
| Filzverpackung (c) | ||||
| 190 | 6699067 | 1.04 | 1.23 | |
| GEHÄUSE-PACKUNG | ||||
| 191 | 6699042 | 1.04 | 1.23 | |
| Getriebegehäuse (b) | ||||
| 192 | 6699071 | 10.50 | 12.50 | |
| Hex. Innensechskantschraube M5x14 (mit sp. Unterle | ||||
| 193 | 6699069 | 1.04 | 1.23 | |
| Unterplatte | ||||
| 194 | 6600013 | 10.05 | 11.96 | |
| Führungsplatte 620mm | ||||
| 195 | 6600012 | 9.45 | 11.25 | |
| Heckenschere Klinge (c) 620 Mm | ||||
| 196 | 6600014 | 22.83 | 27.16 | |
| Heckenschere Klinge (d) 780mm | ||||
| 196 | 6600016 | 22.83 | 27.16 | |
| Heckenschere Klinge (c) 620 Mm | ||||
| 196A | 6600452 | 22.83 | 27.16 | |
| Heckenschere Klinge (d) 780mm | ||||
| 196A | 6600454 | 22.83 | 27.16 | |
| Messer Führungsplatte 780 Mm | ||||
| 197 | 6600361 | 5.10 | 6.07 | |
| Messer Führungsplatte 620 Mm | ||||
| 197 | 6600360 | 4.35 | 5.18 | |
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 198 | 6699112 | 1.04 | 1.23 | |
| Führungstafel | ||||
| 199 | 6600362 | 2.10 | 2.50 | |
| Vergaserdichtung | ||||
| 202 | 6698405 | 2.10 | 2.50 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 208 | 6600358 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6698756 | |||
| Unteres Abdeckungsset | ||||
| 601 | 6600487 | 17.05 | 20.29 | |
| Untere Abdeckung (c) Ass'y | ||||
| 602 | 6600481 | 10.95 | 13.03 | |
| Dichtungsschwamm (a) | ||||
| 603 | 6600482 | 1.20 | 1.43 | |
| Dichtungsschwamm (e) | ||||
| 604 | 6600483 | 2.10 | 2.50 | |
| Dichtungsschwamm (f) | ||||
| 605 | 6600484 | 1.04 | 1.23 | |
| Dichtungsschwamm (g) | ||||
| 606 | 6600485 | 1.04 | 1.23 | |
| Hitzeschutzplatte | ||||
| 607 | 6600486 | 2.70 | 3.21 | |
| Fett für Schlagschrauber (100g) | ||||
| 608 | 971042 | 17.60 | 20.94 | |
