Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCH22EPA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

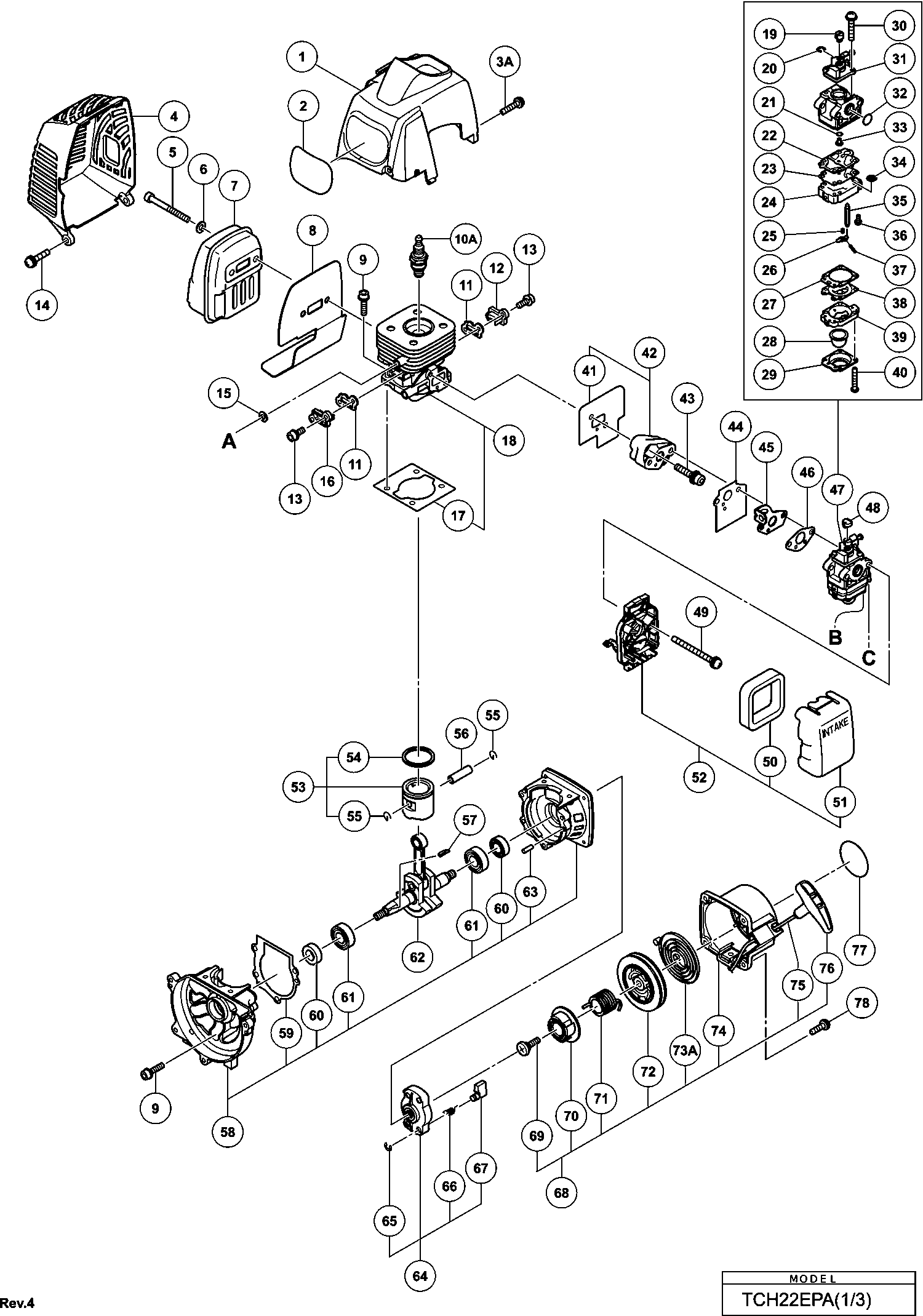

Zeichnungen der Hikoki TCH22EPA
Teileliste der Hikoki TCH22EPA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 1 | 6697680 | -1.00 | -1.19 | |
| Tanaka Schild | ||||
| 2 | 6696339 | 1.20 | 1.43 | |
| Schraube M4 (schwarz) | ||||
| 3A | 6699780 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 4 | 6699015 | -1.00 | -1.19 | |
| Sechskantbolzen Cg24ekb | ||||
| 5 | 6684638 | 2.15 | 2.56 | |
| Ring | ||||
| 6 | 6684639 | 2.15 | 2.56 | |
| Auspuff | ||||
| 7 | 6698477 | 11.85 | 14.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 8 | 6696553 | -1.00 | -1.19 | |
| Sechskantbolzen 5x20s alte Art.nr. 994-61050-205 | ||||
| 9 | 6695491 | 1.15 | 1.37 | |
| Zündkerze Bmr7a | ||||
| 10A | 6699316 | 8.91 | 10.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 11 | 6696922 | -1.00 | -1.19 | |
| Ansaugabdeckung (a) | ||||
| 12 | 6696535 | 1.05 | 1.25 | |
| Sechskantbolzen 4x12ws alte Art.nr. 994-64040-125 | ||||
| 13 | 6695507 | 1.15 | 1.37 | |
| Schraube 5x16/ps alte Art.nr. 994-15050-162 | ||||
| 14 | 6695386 | 1.15 | 1.37 | |
| Unterlegscheibe Cg24ekb | ||||
| 15 | 6684600 | 2.15 | 2.56 | |
| Ansaugabdeckung (b) | ||||
| 16 | 6696536 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 6696920 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 18 | 6697962 | -1.00 | -1.19 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 19 | 6684697 | 6.44 | 7.66 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 20 | 6684696 | 2.15 | 2.56 | |
| O-RING (ALT 550-25100-20) | ||||
| 21 | 6684695 | 4.29 | 5.10 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 22 | 6684692 | 29.19 | 34.73 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 23 | 6684693 | 8.58 | 10.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 24 | 6699942 | -1.00 | -1.19 | |
| Metal Hebel Federwaage | ||||
| 25 | 6696323 | 4.63 | 5.50 | |
| Kontrollhebel | ||||
| 26 | 6685217 | 3.30 | 3.93 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 27 | 6684691 | 8.58 | 10.20 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 28 | 6684689 | 6.44 | 7.66 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 29 | 6684688 | 8.58 | 10.20 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 30 | 6684698 | 4.29 | 5.10 | |
| Drosselventil Till B023800 | ||||
| 31 | 6684883 | 18.75 | 22.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 6695670 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 6699943 | -1.00 | -1.19 | |
| Schutzsieb Cg24ekb | ||||
| 34 | 6684700 | 4.29 | 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 35 | 6685215 | 5.28 | 6.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 36 | 6691305 | 0.00 | 0.00 | |
| Gelenkwelle | ||||
| 37 | 6685219 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 38 | 6684690 | 0.00 | 0.00 | |
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 39 | 6684687 | 16.34 | 19.44 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 40 | 6684699 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 6696933 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 42 | 6699016 | -1.00 | -1.19 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 43 | 6698844 | 1.20 | 1.43 | |
| Vergaserdichtung Cg24ekb | ||||
| 44 | 6684616 | 2.15 | 2.56 | |
| Drosselklappenfixierdraht Cg24ekb | ||||
| 45 | 6684629 | 4.29 | 5.10 | |
| Vergaserdichtung (ALT 402-0602K-21/6689836) | ||||
| 46 | 6684615 | 2.15 | 2.56 | |
| Vergaser Ass'y | ||||
| 47 | 6698960 | 40.24 | 47.88 | |
| Spannschlosskappe Since C026901 | ||||
| 48 | 6691337 | 1.15 | 1.37 | |
| Schraube 5x60/ws alte Art.nr. 994-16050-601 Till | ||||
| 49 | 6695431 | 1.15 | 1.37 | |
| Filter Element | ||||
| 50 | 6690347 | 4.45 | 5.30 | |
| Luftfilterkappe | ||||
| 51 | 6690139 | 4.45 | 5.30 | |
| Luftfilter | ||||
| 52 | 6698961 | 5.45 | 6.49 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 53 | 6697682 | -1.00 | -1.19 | |
| Kolbenring | ||||
| 54 | 6686118 | 4.45 | 5.30 | |
| Kolbenstift Cg24ekb | ||||
| 55 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift | ||||
| 56 | 6696944 | 3.33 | 3.96 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 57 | 6684899 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 58 | 6697686 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 6696925 | -1.00 | -1.19 | |
| Öldichtung Cg24ekb | ||||
| 60 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 61 | 6684608 | 3.80 | 4.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 62 | 6699017 | -1.00 | -1.19 | |
| Drückstift 4x12 alte Art.nr. 999-05041-203 | ||||
| 63 | 6695521 | 1.15 | 1.37 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 64 | 6684681 | 13.20 | 15.71 | |
| D4e Sicherungsring (alt 993-55040-001) | ||||
| 65 | 6685101 | 1.15 | 1.37 | |
| Feder f. Startersperre Cg24ekb | ||||
| 66 | 6684684 | 4.29 | 5.10 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 67 | 6684685 | 4.29 | 5.10 | |
| Einstellschraube (alte 839-03045-20) | ||||
| 69 | 6684679 | 2.15 | 2.56 | |
| Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20 | ||||
| 70 | 6684678 | 6.44 | 7.66 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 71 | 6684677 | 8.58 | 10.20 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 73A | 6684675 | 11.55 | 13.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 74 | 6684673 | -1.00 | -1.19 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 76 | 6684680 | 2.15 | 2.56 | |
| Schraube 4x16/ps alte Art.nr. 994-15040-162 | ||||
| 78 | 6695374 | 1.15 | 1.37 | |
| Gewindeschraube D4 | ||||
| 101 | 6697190 | 1.04 | 1.23 | |
| Ballengriff | ||||
| 102 | 6696487 | 3.45 | 4.11 | |
| Rasthebel | ||||
| 103 | 6696490 | 1.04 | 1.23 | |
| Hebel (1) | ||||
| 104 | 6696488 | 1.04 | 1.23 | |
| Feder (1) | ||||
| 105 | 6698819 | 1.04 | 1.23 | |
| STOPP SCHALTER (ALT 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 3.93 | |
| Stoppschalterleine | ||||
| 107 | 6698820 | 2.80 | 3.33 | |
| Schutzrohr | ||||
| 108 | 6698822 | 1.04 | 1.23 | |
| GASDRAHT | ||||
| 109 | 6698821 | 4.13 | 4.91 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 6696486 | -1.00 | -1.19 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 111 | 6684667 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 112 | 6684709 | 2.15 | 2.56 | |
| Anti Vibrationsgummi | ||||
| 113 | 6684666 | 4.29 | 5.10 | |
| Rohrhalter (a) | ||||
| 114 | 6698643 | 2.10 | 2.50 | |
| Rohrhalter (b) | ||||
| 115 | 6698644 | 2.10 | 2.50 | |
| Anti Vibrationsgummi | ||||
| 116 | 6684665 | 4.29 | 5.10 | |
| kupplungszylinder Cg24ekb alte Art.nr 289-52200-8 | ||||
| 118 | 6684663 | 19.06 | 22.68 | |
| Stufen Bolzen Till F113110 | ||||
| 119 | 6689627 | 1.15 | 1.37 | |
| Ring | ||||
| 120 | 6684648 | 2.15 | 2.56 | |
| Kupplungsscheibe A | ||||
| 121 | 6689528 | 1.15 | 1.37 | |
| Kupplungssatz | ||||
| 122 | 6697655 | 6.76 | 8.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 123 | 6697619 | -1.00 | -1.19 | |
| Sechskantmutter Cg24ekb | ||||
| 124 | 6684612 | 2.15 | 2.56 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 125 | 6684611 | 2.15 | 2.56 | |
| Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185 | ||||
| 126 | 6695508 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 127 | 6699286 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 128A | 6601421 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 129 | 6699933 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 6698992 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 6697690 | -1.00 | -1.19 | |
| Magneto-Rotor-Komp. | ||||
| 132 | 6699289 | 25.71 | 30.60 | |
| Anschlagring C außen Cg24eks alte Art.nr. 289-522 | ||||
| 133 | 6684664 | 2.15 | 2.56 | |
| Schneidschraube Cg24ekb | ||||
| 134 | 6684636 | 2.15 | 2.56 | |
| Benzinleitung Cg24ekb | ||||
| 135 | 6684618 | 4.29 | 5.10 | |
| Kraftstoffleitung 3x5x90 alte Art.-nr.700-03005-0 | ||||
| 136 | 6692358 | 1.15 | 1.37 | |
| Rückkehr Dichtung (alt 6684627) | ||||
| 137 | 6697846 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 138A | 6698402 | 0.00 | 0.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 6684625 | -1.00 | -1.19 | |
| Behalter | ||||
| 140 | 6696569 | 4.59 | 5.46 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 141 | 6684620 | -1.00 | -1.19 | |
| Clip Cg24ekb | ||||
| 142 | 6684619 | 2.15 | 2.56 | |
| STAENDER 81 T2-3 | ||||
| 143 | 6696556 | 2.10 | 2.50 | |
| Flanschschraube | ||||
| 144 | 6696557 | 1.05 | 1.25 | |
| Mutter 6 Ups-p alte Art.nr. 991-87060-001 | ||||
| 161 | 6695175 | 1.15 | 1.37 | |
| Ring | ||||
| 162 | 6684639 | 2.15 | 2.56 | |
| Aufnahmeplatte | ||||
| 163 | 6690744 | 11.23 | 13.36 | |
| Sechskantbolzen 6x12 alte Art.nr. 990-53060-125 | ||||
| 164 | 6695078 | 1.15 | 1.37 | |
| Ring | ||||
| 165 | 6684822 | 2.15 | 2.56 | |
| KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80) | ||||
| 166 | 6688643 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 167 | 6686659 | 1.15 | 1.37 | |
| Plusbolzen 6x14 alte Art.nr. 990-23060-141 | ||||
| 168 | 6695016 | 1.15 | 1.37 | |
| Warnhinweis alte Art.nr.919-32290-20 | ||||
| 170 | 6694538 | 2.10 | 2.50 | |
| Sechskantbolzen 4x8 alte Art.nr. 990-51040-085 | ||||
| 171 | 6695035 | 1.15 | 1.37 | |
| Getriebegehäuse Abdeckung A | ||||
| 172 | 6689167 | 1.15 | 1.37 | |
| Griff | ||||
| 173 | 6688089 | 4.45 | 5.30 | |
| Sechskantschraube 6x alte Art.nr. 990-53060-153 | ||||
| 174 | 6695079 | 1.15 | 1.37 | |
| Kugellager 608ddm | ||||
| 175 | 608DDM | 5.55 | 6.60 | |
| STOPFENRING C-22, innen (ALT 993-51022-002) | ||||
| 176 | 6695293 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 177 | 6698957 | -1.00 | -1.19 | |
| Kugellager 608vv | ||||
| 178 | 333945 | 1.80 | 2.14 | |
| Schlaufengriff anti Vib. alte Art.nr. 500-37286-9 | ||||
| 179 | 6696088 | 14.35 | 17.08 | |
| Griff alte Art.nr.503-3738e-20 | ||||
| 180 | 6691098 | 6.44 | 7.66 | |
| Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01 | ||||
| 181 | 6684835 | 2.15 | 2.56 | |
| Ring | ||||
| 182 | 6689681 | 1.15 | 1.37 | |
| Blechschraube 5x20 alte Art.nr. 993-11052-012 | ||||
| 183 | 6695255 | 1.15 | 1.37 | |
| Frontgriff | ||||
| 184 | 6688096 | 7.75 | 9.22 | |
| Sechskantbolzen 5x55 alte Art.nr. 990-51050-553 | ||||
| 186 | 6695056 | 1.15 | 1.37 | |
| Federscheibe Cg24ekd | ||||
| 187 | 6684834 | 2.15 | 2.56 | |
| Unterlegscheibe Rb24e | ||||
| 188 | 6684918 | 2.15 | 2.56 | |
| HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254) | ||||
| 189 | 6684714 | 2.15 | 2.56 | |
| Ring | ||||
| 190 | 6695194 | 1.15 | 1.37 | |
| Haltebügel A | ||||
| 191 | 6688103 | 2.31 | 2.75 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 192 | 6684851 | 2.15 | 2.56 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 194 | 6684852 | 2.15 | 2.56 | |
| Hauptrohr L=945 | ||||
| 195 | 6699930 | 32.53 | 38.70 | |
| Getriebewelle 978l | ||||
| 196 | 6689440 | 14.68 | 17.46 | |
| Getriebewelle 633l | ||||
| 196 | 6689439 | 12.88 | 15.32 | |
| Hebemetallmontage (alt 335-37526-90) | ||||
| 197 | 6689277 | 3.30 | 3.93 | |
| Kappe (a) | ||||
| 198 | 6698515 | 2.10 | 2.50 | |
| Sechskantbolzen 5x10 alte Art.nr. 990-51050-103 | ||||
| 199 | 6695042 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 200 | 6686669 | 1.15 | 1.37 | |
| Winkelbegrenzer (ALT 222-32286-20) | ||||
| 201 | 6688159 | 2.31 | 2.75 | |
| Griffknopf A alte Art.nr.512-32286-80 | ||||
| 202 | 6691200 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 203 | 6688653 | -1.00 | -1.19 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 204 | 6684709 | 2.15 | 2.56 | |
| Ritzel (1) | ||||
| 205 | 6698958 | 13.70 | 16.30 | |
| Endring S-12, äußerer (Alt 993-52012-002) | ||||
| 207 | 6695302 | 1.15 | 1.37 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 208 | 6684732 | 2.15 | 2.56 | |
| Griffhalter A alte Art.nr.506-37300-20 | ||||
| 209 | 6691134 | 2.31 | 2.75 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 210 | 6684838 | 2.15 | 2.56 | |
| Messer Abdeckung alte Art.nr. 138-33168-20 | ||||
| 211 | 6687301 | 8.41 | 10.01 | |
| Schutzplatte | ||||
| 212A | 6601208 | 13.86 | 16.50 | |
| Messerfführung 625.5 Mm alte Art.nr. 122-32286-21 | ||||
| 213 | 6687125 | 24.20 | 28.80 | |
| Messer | ||||
| 214 | 6687079 | 46.29 | 55.08 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 215 | 6687187 | 0.00 | 0.00 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 216 | 6687162 | 0.00 | 0.00 | |
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 217 | 6695170 | 1.15 | 1.37 | |
| Haltebügel B | ||||
| 218 | 6688104 | 3.30 | 3.93 | |
| Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01 | ||||
| 219 | 6684835 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 220 | 6685075 | -1.00 | -1.19 | |
| Distanzstück | ||||
| 221 | 6688633 | 1.15 | 1.37 | |
| Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52 | ||||
| 222 | 6695075 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 223 | 6686647 | 1.15 | 1.37 | |
| Halteplatte f. Nockenstab alte Art.nr. 105-32280- | ||||
| 224 | 6686826 | 1.15 | 1.37 | |
| Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
| 225 | 6695484 | 1.15 | 1.37 | |
| Bolzen | ||||
| 226 | 6687158 | 1.15 | 1.37 | |
| Anschlagring E-6 alte Art.nr. 993-55060-000 | ||||
| 227 | 6695310 | 1.15 | 1.37 | |
| Zahnrad (1) | ||||
| 228 | 6698959 | 21.78 | 25.91 | |
| STOPFENRING C-26, innen (ALT 993-51026-002) | ||||
| 229 | 6695294 | 1.15 | 1.37 | |
| Kugellager #6000zz | ||||
| 230 | 6695525 | 6.93 | 8.24 | |
| Sechskant-senkkopfschraube 6x16 alte Art.nr. 990- | ||||
| 231 | 6695073 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 232 | 6686666 | 1.15 | 1.37 | |
| Führungsplatte alte Art.nr. 075-32280-20 | ||||
| 233 | 6686611 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 235 | 6686790 | 0.00 | 0.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 236 | 6698772 | -1.00 | -1.19 | |
| Getriebedeckel (b) | ||||
| 237 | 6699737 | 20.11 | 23.93 | |
| Sechskantbolzen Cg24ekb | ||||
| 238 | 6684595 | 2.15 | 2.56 | |
| SPEZIELLE UNTERLEGSCHEIBE | ||||
| 239 | 6699934 | 1.04 | 1.23 | |
| GEHÄUSE-PACKUNG | ||||
| 240 | 6699733 | 1.04 | 1.23 | |
| Schraubenschlüssel Combi Box 10x19 plus alte Art. | ||||
| 501 | 6685997 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6684813 | -1.00 | -1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6692867 | -1.00 | -1.19 | |
