Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCH27EPA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

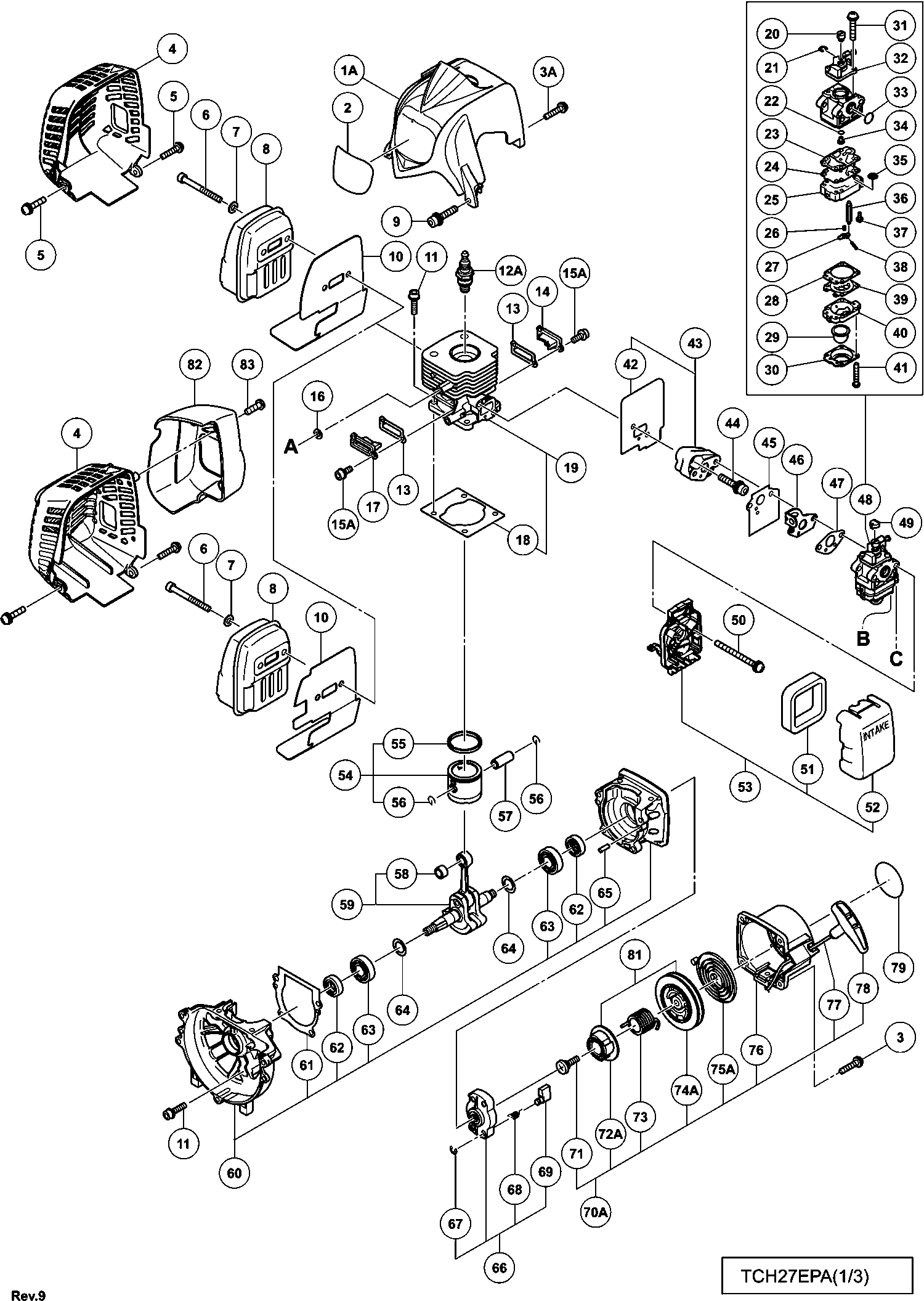

Zeichnungen der Hikoki TCH27EPA
Teileliste der Hikoki TCH27EPA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Zylinderabdeckung | ||||
| 1A | 6697921 | 6.10 | 7.26 | |
| Schraube M4 (schwarz) | ||||
| 3A | 6699780 | 1.04 | 1.23 | |
| Schalldämpferabdeckung seit 11 2013 (alt 6698494) | ||||
| 4 | 6600336 | 6.45 | 7.68 | |
| Schalldämpferabdeckung | ||||
| 4 | 6698493 | 4.20 | 5.00 | |
| Schraube 5x16/ps alte Art.nr. 994-15050-162 | ||||
| 5 | 6695386 | 1.15 | 1.37 | |
| Sechskantbolzen Cg24ekb | ||||
| 6 | 6684638 | 2.15 | 2.56 | |
| Sechskantbolzen 6x65 alte Art.nr. 990-51060-653 | ||||
| 6 | 6695067 | 1.15 | 1.37 | |
| Ring | ||||
| 7 | 6684639 | 2.15 | 2.56 | |
| Auspuff | ||||
| 8 | 6698477 | 11.85 | 14.10 | |
| Auspuff (b) | ||||
| 8 | 6600461 | 7.50 | 8.92 | |
| Sechskant-Schraube M5x30 mit Dichtungssperre | ||||
| 9 | 6698950 | 1.20 | 1.43 | |
| HITZESCHILD | ||||
| 10 | 6600324 | 1.35 | 1.61 | |
| Sechskantbolzen 5x20s alte Art.nr. 994-61050-205 | ||||
| 11 | 6695491 | 1.15 | 1.37 | |
| Zündkerze Bmr7a | ||||
| 12A | 6699316 | 8.91 | 10.61 | |
| Zündkerze (alt 6685052) | ||||
| 12A | 6699322 | 2.48 | 2.95 | |
| Abdeckungsdichtung | ||||
| 13 | 6697684 | 1.04 | 1.23 | |
| Auspuffgas Ventildeckel (a) | ||||
| 14 | 6698484 | 2.10 | 2.50 | |
| Sechskantbolzen Cg24ekb | ||||
| 15A | 6684595 | 2.15 | 2.56 | |
| Unterlegscheibe Cg24ekb | ||||
| 16 | 6684600 | 2.15 | 2.56 | |
| Auspuffgas Ventildeckel (b) | ||||
| 17 | 6698485 | 2.10 | 2.50 | |
| Zylinderdichtung | ||||
| 18 | 6697681 | 1.04 | 1.23 | |
| Zylinder-Set Pn | ||||
| 19 | 6697679 | 33.58 | 39.95 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 20 | 6684697 | 6.44 | 7.66 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 21 | 6684696 | 2.15 | 2.56 | |
| O-RING (ALT 550-25100-20) | ||||
| 22 | 6684695 | 4.29 | 5.10 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 23 | 6684692 | 29.19 | 34.73 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 24 | 6684693 | 8.58 | 10.20 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 25 | 6699942 | |||
| Metal Hebel Federwaage | ||||
| 26 | 6696323 | 4.63 | 5.50 | |
| Kontrollhebel | ||||
| 27 | 6685217 | 3.30 | 3.93 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 28 | 6684691 | 8.58 | 10.20 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 29 | 6684689 | 6.44 | 7.66 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 30 | 6684688 | 8.58 | 10.20 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 31 | 6684698 | 4.29 | 5.10 | |
| Drosselventil Till B023800 | ||||
| 32 | 6684883 | 18.75 | 22.31 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 6695670 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 6699943 | |||
| Schutzsieb Cg24ekb | ||||
| 35 | 6684700 | 4.29 | 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 36 | 6685215 | 5.28 | 6.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 6691305 | |||
| Gelenkwelle | ||||
| 38 | 6685219 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 39 | 6684690 | |||
| Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8 | ||||
| 40 | 6684687 | 16.34 | 19.44 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 41 | 6684699 | 2.15 | 2.56 | |
| Ansaugpackung | ||||
| 42 | 6697691 | 1.04 | 1.23 | |
| Vergaser Isolator Set Pn | ||||
| 43 | 6698954 | 4.45 | 5.30 | |
| Dichtungsschloss Sechskant-Schaftschraube M5x25 (m | ||||
| 44 | 6698844 | 1.20 | 1.43 | |
| Vergaserdichtung Cg24ekb | ||||
| 45 | 6684616 | 2.15 | 2.56 | |
| Drosselklappenfixierdraht Cg24ekb | ||||
| 46 | 6684629 | 4.29 | 5.10 | |
| Vergaserdichtung (ALT 402-0602K-21/6689836) | ||||
| 47 | 6684615 | 2.15 | 2.56 | |
| Vergaser Ass'y | ||||
| 48 | 6698960 | 40.24 | 47.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 49 | 6684628 | |||
| Schraube 5x60/ws alte Art.nr. 994-16050-601 Till | ||||
| 50 | 6695431 | 1.15 | 1.37 | |
| Filter Element | ||||
| 51 | 6690347 | 4.45 | 5.30 | |
| Luftfilterkappe | ||||
| 52 | 6690139 | 4.45 | 5.30 | |
| Luftfilter | ||||
| 53 | 6698961 | 5.45 | 6.49 | |
| Kolben-Set Pn | ||||
| 54 | 6697683 | 11.05 | 13.15 | |
| Kolbenring alte Art.nr. 041-01700-20 | ||||
| 55 | 6686121 | 4.45 | 5.30 | |
| Kolbenstift Cg24ekb | ||||
| 56 | 6684590 | 2.15 | 2.56 | |
| Kolbenstift Cg24ekb | ||||
| 57 | 6684591 | 4.29 | 5.10 | |
| Nadellager Hk0810b alte Art.nr. 999-62081-277 | ||||
| 58 | 6695590 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 59 | 6698962 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 60 | 6697687 | |||
| Kurbelgehäuseverpackung | ||||
| 61 | 6697688 | 1.04 | 1.23 | |
| Öldichtung Cg24ekb | ||||
| 62 | 6684607 | 4.29 | 5.10 | |
| Kugellager Cg24ekb | ||||
| 63 | 6684608 | 3.80 | 4.52 | |
| Kurbelwellenscheibe | ||||
| 64 | 6697685 | 1.04 | 1.23 | |
| Drückstift 4x12 alte Art.nr. 999-05041-203 | ||||
| 65 | 6695521 | 1.15 | 1.37 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 66 | 6684681 | 13.20 | 15.71 | |
| D4e Sicherungsring (alt 993-55040-001) | ||||
| 67 | 6685101 | 1.15 | 1.37 | |
| Feder f. Startersperre Cg24ekb | ||||
| 68 | 6684684 | 4.29 | 5.10 | |
| Startersperre Cg24ekb alte Art.nr.788-0651h-20 | ||||
| 69 | 6684685 | 4.29 | 5.10 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 70A | 6699995 | |||
| Einstellschraube (alte 839-03045-20) | ||||
| 71 | 6684679 | 2.15 | 2.56 | |
| NOCKENPLATTE | ||||
| 72A | 6699996 | 2.55 | 3.03 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 73 | 6684677 | 8.58 | 10.20 | |
| Starter Seilrolle | ||||
| 74A | 6699997 | 8.41 | 10.01 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 75A | 6684675 | 11.55 | 13.74 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 76 | 6684673 | |||
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 77 | 6684674 | 4.29 | 5.10 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 78 | 6684680 | 2.15 | 2.56 | |
| Nockenplatte Ass'y | ||||
| 81 | 6699691 | 6.10 | 7.26 | |
| Schalldämpfer Rückabdeckung | ||||
| 82 | 6600335 | 8.55 | 10.17 | |
| Gewindeschneidschraube D4 seit 11 2013 | ||||
| 83 | 6600332 | 1.04 | 1.23 | |
| Gewindeschraube D4 | ||||
| 101 | 6697190 | 1.04 | 1.23 | |
| Ballengriff | ||||
| 102 | 6696487 | 3.45 | 4.11 | |
| Rasthebel | ||||
| 103 | 6696490 | 1.04 | 1.23 | |
| Hebel (1) | ||||
| 104 | 6696488 | 1.04 | 1.23 | |
| Feder (1) | ||||
| 105 | 6698819 | 1.04 | 1.23 | |
| STOPP SCHALTER (ALT 170-04063-80) | ||||
| 106 | 6685239 | 3.30 | 3.93 | |
| Stoppschalterleine | ||||
| 107 | 6698820 | 2.80 | 3.33 | |
| Schutzrohr | ||||
| 108 | 6698822 | 1.04 | 1.23 | |
| GASDRAHT | ||||
| 109 | 6698821 | 4.13 | 4.91 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 110 | 6696486 | |||
| Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12 | ||||
| 111 | 6684667 | 2.15 | 2.56 | |
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 112 | 6684709 | 2.15 | 2.56 | |
| Anti Vibrationsgummi | ||||
| 113 | 6684666 | 4.29 | 5.10 | |
| Rohrhalter (a) | ||||
| 114 | 6698643 | 2.10 | 2.50 | |
| Rohrhalter (b) | ||||
| 115 | 6698644 | 2.10 | 2.50 | |
| Anti Vibrationsgummi | ||||
| 116 | 6684665 | 4.29 | 5.10 | |
| Anschlagring C außen Cg24eks alte Art.nr. 289-522 | ||||
| 117 | 6684664 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 118A | 6697922 | |||
| kupplungszylinder Cg24ekb alte Art.nr 289-52200-8 | ||||
| 119 | 6684663 | 19.06 | 22.68 | |
| Stufen Bolzen Till F113110 | ||||
| 120 | 6689627 | 1.15 | 1.37 | |
| Ring | ||||
| 121 | 6684648 | 2.15 | 2.56 | |
| Kupplungsscheibe A | ||||
| 122 | 6689528 | 1.15 | 1.37 | |
| Kupplungssatz | ||||
| 123 | 6697655 | 6.76 | 8.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 124 | 6697619 | |||
| Sechskantmutter Cg24ekb | ||||
| 125 | 6684612 | 2.15 | 2.56 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 126 | 6684611 | 2.15 | 2.56 | |
| Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185 | ||||
| 127 | 6695508 | 1.15 | 1.37 | |
| Zündspule | ||||
| 128 | 6699937 | 44.01 | 52.37 | |
| Zündspule | ||||
| 128 | 6699936 | 30.25 | 36.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 130 | 6699940 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 131 | 6699939 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 132 | 6699938 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 135 | 6698992 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 136 | 6697690 | |||
| Magneto Rotor | ||||
| 137 | 6698396 | 8.70 | 10.35 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 138 | 6684618 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 139 | 6684880 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 140A | 6698402 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 141 | 6684625 | |||
| Rückkehr Dichtung (alt 6684627) | ||||
| 142A | 6697846 | 1.04 | 1.23 | |
| Distanzring (1) | ||||
| 143 | 6698496 | 1.05 | 1.25 | |
| Behalter | ||||
| 144A | 6600317 | 7.95 | 9.46 | |
| Stand alte Art.nr.940-07350-20 | ||||
| 145 | 6694787 | 3.30 | 3.93 | |
| Flanschschraube | ||||
| 146 | 6696557 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 147 | 6684620 | |||
| Clip Cg24ekb | ||||
| 148 | 6684619 | 2.15 | 2.56 | |
| Mutter 6 Ups-p alte Art.nr. 991-87060-001 | ||||
| 161 | 6695175 | 1.15 | 1.37 | |
| Ring | ||||
| 162 | 6684639 | 2.15 | 2.56 | |
| Aufnahmeplatte | ||||
| 163 | 6690744 | 11.23 | 13.36 | |
| Sechskantbolzen 6x12 alte Art.nr. 990-53060-125 | ||||
| 164 | 6695078 | 1.15 | 1.37 | |
| Ring | ||||
| 165 | 6684822 | 2.15 | 2.56 | |
| KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80) | ||||
| 166 | 6688643 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 167 | 6686659 | 1.15 | 1.37 | |
| Plusbolzen 6x14 alte Art.nr. 990-23060-141 | ||||
| 168 | 6695016 | 1.15 | 1.37 | |
| Warnhinweis alte Art.nr.919-32290-20 | ||||
| 170 | 6694538 | 2.10 | 2.50 | |
| Sechskantbolzen 4x8 alte Art.nr. 990-51040-085 | ||||
| 171 | 6695035 | 1.15 | 1.37 | |
| Getriebegehäuse Abdeckung A | ||||
| 172 | 6689167 | 1.15 | 1.37 | |
| Griff | ||||
| 173 | 6688089 | 4.45 | 5.30 | |
| Sechskantschraube 6x alte Art.nr. 990-53060-153 | ||||
| 174 | 6695079 | 1.15 | 1.37 | |
| Kugellager 608ddm | ||||
| 175 | 608DDM | 5.55 | 6.60 | |
| STOPFENRING C-22, innen (ALT 993-51022-002) | ||||
| 176 | 6695293 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 177 | 6698957 | |||
| Kugellager 608vv | ||||
| 178 | 333945 | 1.80 | 2.14 | |
| Schlaufengriff anti Vib. alte Art.nr. 500-37286-9 | ||||
| 179 | 6696088 | 14.35 | 17.08 | |
| Griff alte Art.nr.503-3738e-20 | ||||
| 180 | 6691098 | 6.44 | 7.66 | |
| Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01 | ||||
| 181 | 6684835 | 2.15 | 2.56 | |
| Ring | ||||
| 182 | 6689681 | 1.15 | 1.37 | |
| Blechschraube 5x20 alte Art.nr. 993-11052-012 | ||||
| 183 | 6695255 | 1.15 | 1.37 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 184 | 6684851 | 2.15 | 2.56 | |
| Füllstandsmarkierung Cg24ekb | ||||
| 186 | 6684852 | 2.15 | 2.56 | |
| Hauptrohr 1450l | ||||
| 187 | 6698963 | 23.45 | 27.91 | |
| Antriebswelle 1483l (alt 6689470) | ||||
| 188A | 6697879 | 14.03 | 16.69 | |
| Hebemetallmontage (alt 335-37526-90) | ||||
| 189 | 6689277 | 3.30 | 3.93 | |
| Kappe (a) | ||||
| 190 | 6698515 | 2.10 | 2.50 | |
| Sechskantbolzen 5x10 alte Art.nr. 990-51050-103 | ||||
| 191 | 6695042 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 192 | 6686669 | 1.15 | 1.37 | |
| Griffknopf A alte Art.nr.512-32286-80 | ||||
| 193 | 6691200 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 194 | 6688653 | |||
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 195 | 6684709 | 2.15 | 2.56 | |
| Ritzel (1) | ||||
| 196 | 6698958 | 13.70 | 16.30 | |
| Endring S-12, äußerer (Alt 993-52012-002) | ||||
| 198 | 6695302 | 1.15 | 1.37 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 199 | 6684732 | 2.15 | 2.56 | |
| Griffhalter A alte Art.nr.506-37300-20 | ||||
| 200 | 6691134 | 2.31 | 2.75 | |
| Bolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 201 | 6684838 | 2.15 | 2.56 | |
| Messer Abdeckung alte Art.nr. 138-33168-20 | ||||
| 202 | 6687301 | 8.41 | 10.01 | |
| Messerfführung 625.5 Mm alte Art.nr. 122-32286-21 | ||||
| 203 | 6687125 | 24.20 | 28.80 | |
| Messer | ||||
| 204 | 6687079 | 46.29 | 55.08 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 205 | 6687187 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 206 | 6687162 | |||
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 207 | 6695170 | 1.15 | 1.37 | |
| Distanzstück | ||||
| 208 | 6688633 | 1.15 | 1.37 | |
| Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52 | ||||
| 209 | 6695075 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 210 | 6686647 | 1.15 | 1.37 | |
| Halteplatte f. Nockenstab alte Art.nr. 105-32280- | ||||
| 211 | 6686826 | 1.15 | 1.37 | |
| Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
| 212 | 6695484 | 1.15 | 1.37 | |
| Bolzen | ||||
| 213 | 6687158 | 1.15 | 1.37 | |
| Anschlagring E-6 alte Art.nr. 993-55060-000 | ||||
| 214 | 6695310 | 1.15 | 1.37 | |
| Zahnrad (1) | ||||
| 215 | 6698959 | 21.78 | 25.91 | |
| STOPFENRING C-26, innen (ALT 993-51026-002) | ||||
| 216 | 6695294 | 1.15 | 1.37 | |
| Sechskant-senkkopfschraube 6x16 alte Art.nr. 990- | ||||
| 218 | 6695073 | 1.15 | 1.37 | |
| Schmiefettdichtung | ||||
| 219 | 6686666 | 1.15 | 1.37 | |
| Führungsplatte alte Art.nr. 075-32280-20 | ||||
| 220 | 6686611 | 1.15 | 1.37 | |
| Nockenstange (a) | ||||
| 221 | 6699732 | 22.09 | 26.28 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 222 | 6686790 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 223 | 6698772 | |||
| Getriebedeckel (b) | ||||
| 224 | 6699737 | 20.11 | 23.93 | |
| Sechskantbolzen Cg24ekb | ||||
| 225 | 6684595 | 2.15 | 2.56 | |
| SPEZIELLE UNTERLEGSCHEIBE | ||||
| 226 | 6699934 | 1.04 | 1.23 | |
| GEHÄUSE-PACKUNG | ||||
| 227 | 6699733 | 1.04 | 1.23 | |
| Schraubenschlüssel Combi Box 10x19 plus alte Art. | ||||
| 501 | 6685997 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6684813 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 6692867 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 6684766 | |||
