Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCS-2801SC'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

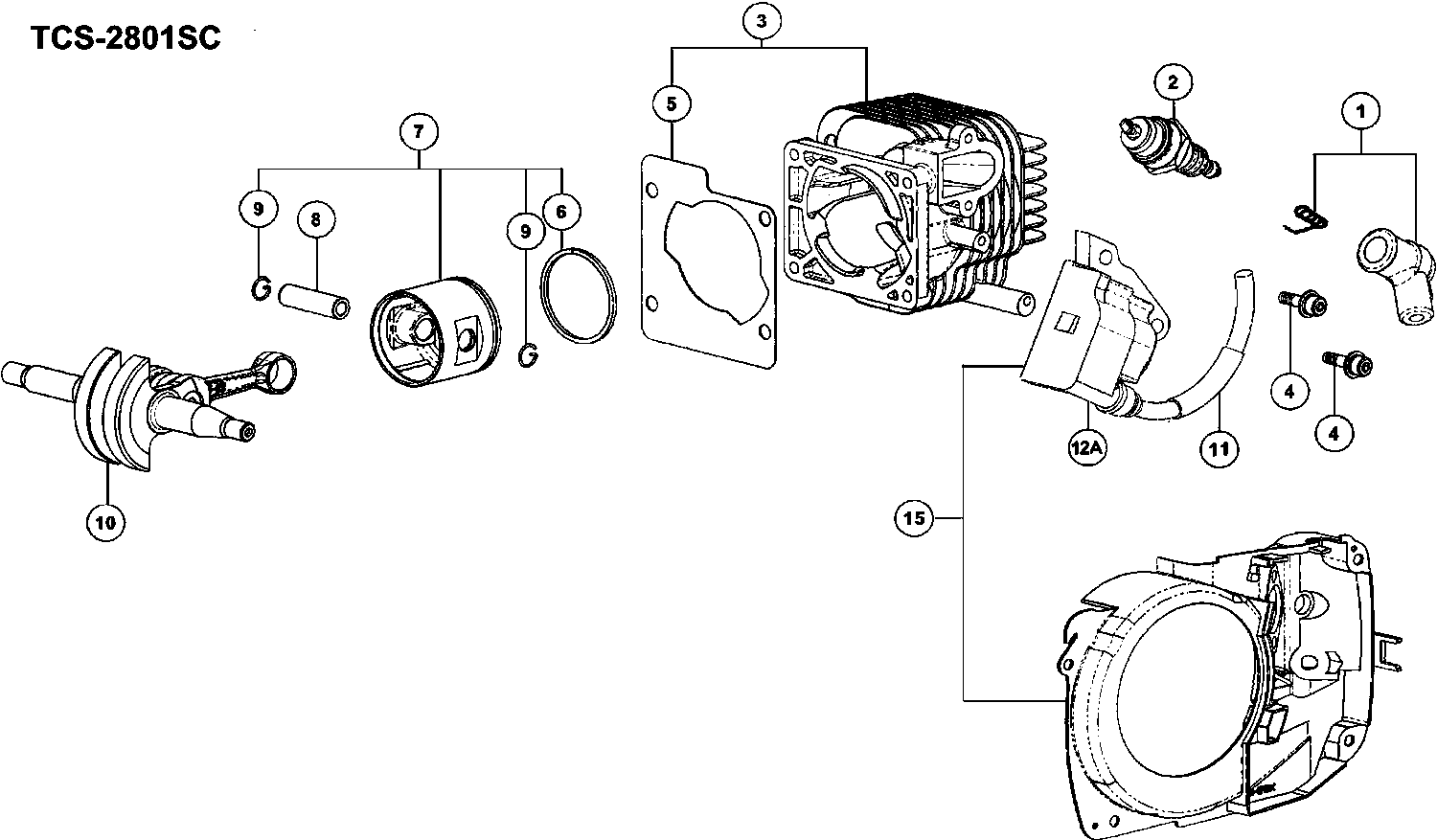

Zeichnungen der Hikoki TCS-2801SC
Teileliste der Hikoki TCS-2801SC
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti | ||||
1 | 6687468 | 2.31 | 2.75 | |
Zündkerzenbaugruppe Bpmr6a (alt 6685086) | ||||
2 | 6699319 | 8.91 | 10.61 | |
Zylinder-set alte Art.nr. 001-01762-90 | ||||
3 | 6685461 | 50.21 | 59.75 | |
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | ||||
4 | 6684682 | 2.15 | 2.56 | |
Zylinderdichtung alte Art.nr. 017-01761-20 | ||||
5 | 6685726 | 1.15 | 1.37 | |
Kolbenring | ||||
6 | 6686119 | 4.45 | 5.30 | |
Kolben Set alte Art.nr. 030-01760-90 | ||||
7 | 6685881 | 20.11 | 23.93 | |
Kolbenstift Cg24ekb | ||||
8 | 6684591 | 4.29 | 5.10 | |
Kolbenstift Cg24ekb | ||||
9 | 6684590 | 2.15 | 2.56 | |
Kurbelwelle kpl. alte Art.nr. 046-01761-80 | ||||
10 | 6686173 | 54.30 | 64.62 | |
Isolierröhre f. Kabel alte Art.nr. 755-32050-20 T | ||||
11 | 6692900 | 1.15 | 1.37 | |
Zündspule Ass'y (alt 6687668) | ||||
12A | 6601174 | 25.41 | 30.24 | |
Zündspulensatz Pn | ||||
15 | 6601179 | 46.29 | 55.08 | |
Unterlegscheibe | ||||
20 | 6685098 | 1.15 | 1.37 | |
Unterlegscheibe | ||||
20 | 6685099 | 1.15 | 1.37 | |
Zwischenlegering 0.1 alte Art.nr. 071-04063-21 | ||||
20 | 6686474 | 1.15 | 1.37 | |
Zwischenlegering 0.4 alte Art.nr. 071-04063-25 | ||||
20 | 6686475 | 1.15 | 1.37 | |
Mutter f. Schwungrad | ||||
21 | 6685104 | 1.15 | 1.37 | |
Ring | ||||
22 | 6685103 | 1.15 | 1.37 | |
Magnetzünder Rotor kpl | ||||
23 | 6687378 | 24.20 | 28.80 | |
Startersperre alte Art.nr. 788-01761-20 | ||||
24 | 6693305 | 1.15 | 1.37 | |
Startersperre | ||||
25 | 6685105 | 1.15 | 1.37 | |
D4e Sicherungsring (alt 993-55040-001) | ||||
26 | 6685101 | 1.15 | 1.37 | |
Clip 4.5 alte Art.nr.680-00102-20 | ||||
27 | 6692304 | 1.15 | 1.37 | |
Kraftstoffleitung 2.5x4.5x175 alte Art.nr.700-525 | ||||
28 | 6692412 | 2.31 | 2.75 | |
Isolierte Röhre Cg24ekb | ||||
29 | 6684597 | 2.15 | 2.56 | |
Sechskantbolzen 5x16 alte Art.nr. 990-51050-163 | ||||
30 | 6695046 | 1.15 | 1.37 | |
Sechskantbolzen 5x16 alte Art.nr. 990-51050-163 | ||||
30A | 6695046 | 1.15 | 1.37 | |
Ring | ||||
31 | 6685226 | 1.15 | 1.37 | |
Sechskantbolzen 5x30 alte Art.nr. 990-51050-303 S | ||||
32 | 6695052 | 1.15 | 1.37 | |
Flanschmutter 5 alte Art.nr. 991-82050-001 Since | ||||
33 | 6695169 | 1.15 | 1.37 | |
Kurbelgehäuse kpl. | ||||
34 | 6686526 | 60.35 | 71.82 | |
Öldichtung Cg24ekb | ||||
35 | 6684607 | 4.29 | 5.10 | |
Dichtung f. Kurbelgehäuse alte Art.nr. 090-01761- | ||||
36 | 6686703 | 1.15 | 1.37 | |
Kugellager Cg24ekb | ||||
37 | 6684608 | 3.80 | 4.52 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
38 | 6685095 | |||
Sechskantbolzen 5x22/ws alte Art.nr. 994-64050-22 | ||||
39 | 6695514 | 1.15 | 1.37 | |
Luft Deflektor | ||||
50 | 6687328 | 7.26 | 8.64 | |
Röhrenhalterdichtung alte Art.nr.581-72000-20 | ||||
51 | 6691466 | 1.15 | 1.37 | |
Ansaugkrümmerdichtung | ||||
52 | 6689872 | 1.15 | 1.37 | |
Abstandshalter f. Ansaugkrümmer | ||||
53 | 6689819 | 1.15 | 1.37 | |
Ansaugkrümmer kpl. | ||||
54 | 6689788 | 5.94 | 7.07 | |
Vergaser Fixier Platte | ||||
55 | 6689997 | 2.31 | 2.75 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
56 | 6690811 | |||
Haltegummi f. Drosselgestänge alte Art.-nr.707-32 | ||||
57 | 6692587 | 1.15 | 1.37 | |
Drosselknopf alte Art.-nr.704-72000-80 | ||||
58 | 6692515 | 3.30 | 3.93 | |
Vergaser Aufnahmeplatte | ||||
59 | 6690679 | 2.31 | 2.75 | |
Justierkappe alte Art.nr. 190-72011-21 | ||||
60 | 6687960 | 2.31 | 2.75 | |
Gummidichtring, Leerlauf | ||||
61 | 6687980 | 1.15 | 1.37 | |
U-mutter 5 | ||||
62 | 6695157 | 1.15 | 1.37 | |
Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
63 | 6695484 | 1.15 | 1.37 | |
kleine Unterlegscheibe Rb24e | ||||
64 | 6684864 | 2.15 | 2.56 | |
Schraube 5x45 alte Art.nr. 990-11050-451 | ||||
65 | 6694908 | 1.15 | 1.37 | |
Röhrenschutz | ||||
70 | 6685247 | 2.31 | 2.75 | |
Clipd6new | ||||
71 | 6685198 | 1.15 | 1.37 | |
Ring | ||||
72 | 6684661 | 2.15 | 2.56 | |
Ölfilter alte Art.nr.487-32712-20 | ||||
73 | 6690919 | 1.15 | 1.37 | |
Ölfilter | ||||
74 | 6685249 | 2.31 | 2.75 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
75 | 6685246 | |||
Pumpenfixierplatte alte Art.nr.638-72000-20 | ||||
76 | 6692126 | 1.15 | 1.37 | |
Hauptpumpe | ||||
77 | 6685139 | 5.94 | 7.07 | |
Kraftstoffleitung alte Art.nr.700-52545-26 | ||||
78 | 6692413 | 2.95 | 3.51 | |
Kraftstoffleitung 2.5x4.5x140 alte Art.-nr.700-02 | ||||
79 | 6692350 | 1.15 | 1.37 | |
Kraftstoff-einfülltülle alte Art.nr.701-72000-20 | ||||
80 | 6692422 | 1.15 | 1.37 | |
Pumpenfilter | ||||
81 | 6685199 | 4.45 | 5.30 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
82 | 6691286 | |||
Stoppschalter kpl.162-01761- | ||||
83 | 6687504 | 7.59 | 9.03 | |
Tankkappe | ||||
84 | 6685180 | 3.30 | 3.93 | |
Tankkappen Verpackung | ||||
85 | 6685179 | 1.15 | 1.37 | |
Kopfschraubenbolzen | ||||
86 | 6685136 | 1.15 | 1.37 | |
Motorgehäuse kpl. alte Art.nr.560-72010-90 | ||||
87 | 6691368 | 26.16 | 31.13 | |
Entlüftungsventil | ||||
88 | 6685173 | 2.31 | 2.75 | |
Entlüftung alte Art.nr.629-01761-90 | ||||
89 | 6692086 | 8.58 | 10.20 | |
Motorgehäuse Abdeckung alte Art.nr.563-72000-20 | ||||
90 | 6691380 | 1.15 | 1.37 | |
Öltankdeckel-Ass'y (alt 6685178) | ||||
91 | 6697756 | 3.80 | 4.52 | |
ÖLTANK VERSCHLUSS PACKUNG (ALT 6685177) | ||||
92 | 6697888 | 1.04 | 1.23 | |
Seilzugstarter alter Art.nr.756-01761-90 | ||||
100 | 6692912 | 26.16 | 31.13 | |
Einstellschraube (alte 839-03045-20) | ||||
101 | 6684679 | 2.15 | 2.56 | |
Dämpfungsfeder Since H081351 | ||||
102 | 6685183 | 4.45 | 5.30 | |
Starterrolle (ALT 774-01761-20) | ||||
103 | 6685184 | 4.95 | 5.89 | |
Seil Since H081351 | ||||
104 | 6685186 | 2.31 | 2.75 | |
Federngehäuseeinheit (ALT 778-01761-90) | ||||
105 | 6685185 | 9.24 | 10.99 | |
Starter Griff | ||||
106 | 6685188 | 2.31 | 2.75 | |
Lüftergehäuse | ||||
107 | 6686953 | 22.24 | 26.46 | |
Schneidschraube Till C026900 | ||||
108 | 6685191 | 1.15 | 1.37 | |
Nockenscheibe alte Art.nr.759-01761-20 | ||||
109 | 6692936 | 3.30 | 3.93 | |
Platte | ||||
110 | 6685189 | 1.15 | 1.37 | |
Filter Element | ||||
111 | 6690065 | 2.31 | 2.75 | |
Filterabdeckung | ||||
112 | 6686315 | 3.30 | 3.93 | |
Filterknopf | ||||
113 | 6685228 | 2.31 | 2.75 | |
Vergaser Set Wt-797a | ||||
120 | 6690651 | 94.38 | 112.31 | |
Schutzsieb Cg24ekb | ||||
121 | 6684700 | 4.29 | 5.10 | |
Pumpengehäuse alte Art.nr.575-25329-80 | ||||
122 | 6691438 | 13.20 | 15.71 | |
Schraube | ||||
123 | 6685210 | 1.15 | 1.37 | |
Pumpendichtung | ||||
124 | 6685212 | 2.31 | 2.75 | |
Pumpen Membrane | ||||
125 | 6685213 | 4.45 | 5.30 | |
Kontrollhebel | ||||
126 | 6685217 | 3.30 | 3.93 | |
Gelenkwellenset | ||||
127 | 6685218 | 2.31 | 2.75 | |
Ventilfeder | ||||
128 | 6690873 | 4.45 | 5.30 | |
Gelenkwelle | ||||
129 | 6685219 | 1.15 | 1.37 | |
Membranabdeckung | ||||
130 | 6685222 | 4.45 | 5.30 | |
Dosiermembrane alte Art.nr474-25001-80. Till B027 | ||||
131 | 6690827 | 11.71 | 13.94 | |
Nicht mehr lieferbar, kein Ersatz | ||||
132 | 6685220 | |||
Nadelventil alte Art.nr. 603-25012-20 | ||||
133 | 6685215 | 5.28 | 6.28 | |
Leerlauf Justierfede | ||||
134 | 6690766 | 2.31 | 2.75 | |
Leerlauf Justierschraube | ||||
135 | 6690736 | 3.30 | 3.93 | |
Schraube | ||||
136 | 6685223 | 1.15 | 1.37 | |
Schneidschraube | ||||
150 | 6685152 | 1.15 | 1.37 | |
Abdeckung f. Ölpumpe alte Art.nr. 097-72000-20 | ||||
151 | 6686765 | 2.31 | 2.75 | |
Ölleitung | ||||
152 | 6685150 | 2.31 | 2.75 | |
Antriebsschaft alte Art.nr. 084-72000-20 | ||||
153 | 6685151 | 9.24 | 10.99 | |
Schwamm, Belüftung alte Art.nr.567-01761-20 | ||||
154 | 6691401 | 1.15 | 1.37 | |
Ölpumpengehäuse | ||||
155 | 6685135 | 19.06 | 22.68 | |
Getriebepumpe | ||||
156 | 6685132 | 11.71 | 13.94 | |
Getriebepumpenschraube | ||||
157 | 6685131 | 1.15 | 1.37 | |
Ölpumpenjustierer | ||||
158 | 6685130 | 1.15 | 1.37 | |
Ölpumpe | ||||
159 | 6685134 | 13.20 | 15.71 | |
Justierfeder | ||||
160 | 6685129 | 1.15 | 1.37 | |
Ring | ||||
161 | 6685070 | 1.15 | 1.37 | |
Ölpumpenjustierer | ||||
162 | 6685128 | 1.15 | 1.37 | |
Maschinenschraube | ||||
163 | 6685133 | 1.15 | 1.37 | |
Auspuffdämpfer-set alte Art.nr.704-01761-90 | ||||
164 | 6692450 | 18.60 | 22.13 | |
Öljustierdichtung alte Art.nr.488-72000-20 | ||||
165 | 6690959 | 1.15 | 1.37 | |
Ring | ||||
166 | 6685149 | 1.15 | 1.37 | |
Schalldämpferdichtung alte Art.-nr.737-01700-20 | ||||
167 | 6692734 | 1.15 | 1.37 | |
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403 | ||||
168 | 6695054 | 1.15 | 1.37 | |
Ring | ||||
169 | 6684661 | 2.15 | 2.56 | |
Benzinleitung Till G086250 | ||||
170 | 6685154 | 1.15 | 1.37 | |
Kettenfänger | ||||
171 | 6685155 | 1.15 | 1.37 | |
Schalldämpferabdeckung alte Art.-nr.737-72010-20 | ||||
172 | 6692753 | 4.95 | 5.89 | |
Schneidschraube | ||||
173 | 6685152 | 1.15 | 1.37 | |
Schneidschraube Since C026901 Till F024130 | ||||
174 | 6685275 | 1.15 | 1.37 | |
Führungsblech alte Art.nr. 461-72000-21 | ||||
175 | 6696077 | 3.30 | 3.93 | |
Schneidschraube | ||||
176 | 6685161 | 1.15 | 1.37 | |
Klemmmutter f. Kette alte Art.nr. 121-32530-20 Ti | ||||
200 | 6685166 | 2.31 | 2.75 | |
Kupplung kpl. | ||||
201 | 6688560 | 14.38 | 17.11 | |
Nadellager alte Art.nr. 999-62101-301 | ||||
202 | 6685143 | 4.45 | 5.30 | |
Kupplungsgehäuse kpl. alte Art.nr. 310-72000-80 | ||||
203 | 6689036 | 15.73 | 18.71 | |
Ring | ||||
204 | 6689635 | 3.30 | 3.93 | |
Nicht mehr lieferbar, kein Ersatz | ||||
205 | 6689641 | |||
Schneidschraube | ||||
207 | 6685161 | 1.15 | 1.37 | |
Führungsplatte B | ||||
208 | 6690765 | 2.31 | 2.75 | |
Spannungsabstimmungsbolzen | ||||
209 | 6687074 | 7.10 | 8.45 | |
Getriebe | ||||
210 | 6685168 | 2.31 | 2.75 | |
Handschutz schwer alte Art.nr. 808-72000-20 | ||||
211 | 6693485 | 2.31 | 2.75 | |
Kurbelwellenmanschette alte Art.nr.511-72000-20 | ||||
212 | 6691198 | 2.31 | 2.75 | |
Sechskantmutter M4 | ||||
213 | 6685069 | 1.15 | 1.37 | |
Ring | ||||
214 | 6685068 | 1.15 | 1.37 | |
Seitenverkleidung kmpl. alte Art.nr. 040-72000-90 | ||||
215 | 6686112 | 56.26 | 66.95 | |
Bremsgriff | ||||
216 | 6689677 | 5.78 | 6.87 | |
Bremseisenabdeckung | ||||
217 | 6689713 | 2.31 | 2.75 | |
Nicht mehr lieferbar, kein Ersatz | ||||
218 | 6689707 | |||
Bremsunterstützung | ||||
219 | 6685119 | 4.45 | 5.30 | |
Nadelroller | ||||
220 | 6685141 | 1.15 | 1.37 | |
Bremseisenabdeckung | ||||
221 | 6685388 | 4.05 | 4.82 | |
Bremsband | ||||
222 | 6689729 | 7.10 | 8.45 | |
Filter Fixier Mansch | ||||
223 | 6690805 | 1.15 | 1.37 | |
Hülse alte Art.nr. 031-32901-20 | ||||
224 | 6685120 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
225 | 6686049 | |||
Bremshebelfeder | ||||
226 | 6685122 | 2.31 | 2.75 | |
Schneidschraube | ||||
227 | 6685148 | 1.15 | 1.37 | |
Blechschraube 5x35 alte Art.nr. 990-73050-354 | ||||
250 | 6695107 | 1.15 | 1.37 | |
Filter Fixier Mansch | ||||
251 | 6690805 | 1.15 | 1.37 | |
Blechschraube 5x40 alte Art.nr. 990-73050-404 | ||||
252 | 6695108 | 1.15 | 1.37 | |
Dämpfer Manschette A | ||||
253 | 6688480 | 1.15 | 1.37 | |
Dämpfer A | ||||
254 | 6688117 | 1.15 | 1.37 | |
Schneidschraube Since C026901 Till F024130 | ||||
255 | 6685275 | 1.15 | 1.37 | |
Schneidschraube | ||||
256 | 6685074 | 1.15 | 1.37 | |
Rück Griff B kompl. alte Art.nr. 011-72000-20 | ||||
257 | 6685653 | 4.45 | 5.30 | |
Sicherheitshebel | ||||
258 | 6688363 | 1.15 | 1.37 | |
Drosselklappenhebel | ||||
259 | 6686395 | 2.31 | 2.75 | |
Drosselklappenfeder alte Art.nr. 061-32710-20 | ||||
260 | 6686416 | 2.31 | 2.75 | |
Handgriff A alte Art.nr. 010-72000-20 | ||||
261 | 6685628 | 4.45 | 5.30 | |
Schneidschraube | ||||
262 | 6685148 | 1.15 | 1.37 | |
Frontgriff | ||||
263 | 6688088 | 6.60 | 7.85 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
264 | 6693875 | |||
Dämpfer kpl. | ||||
265 | 6688262 | 4.45 | 5.30 | |
Kombischlüssel 10/19 alte Art.nr. 013-29323-50 | ||||
501 | 6685257 | 3.30 | 3.93 | |
Kettenabdeckung 10 alte Art.nr. 941-32333-20 | ||||
502 | 6694796 | 6.28 | 7.47 | |
x50 Minus Treibrad Since B027901 | ||||
503 | 6686632 | 3.06 | 3.64 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
504 | 6687102 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
505 | 6686881 | |||
Produktschild alte Art.nr. 906-72000-20 | ||||
601 | 6696244 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
602 | 6694469 |
