Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCS51EA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

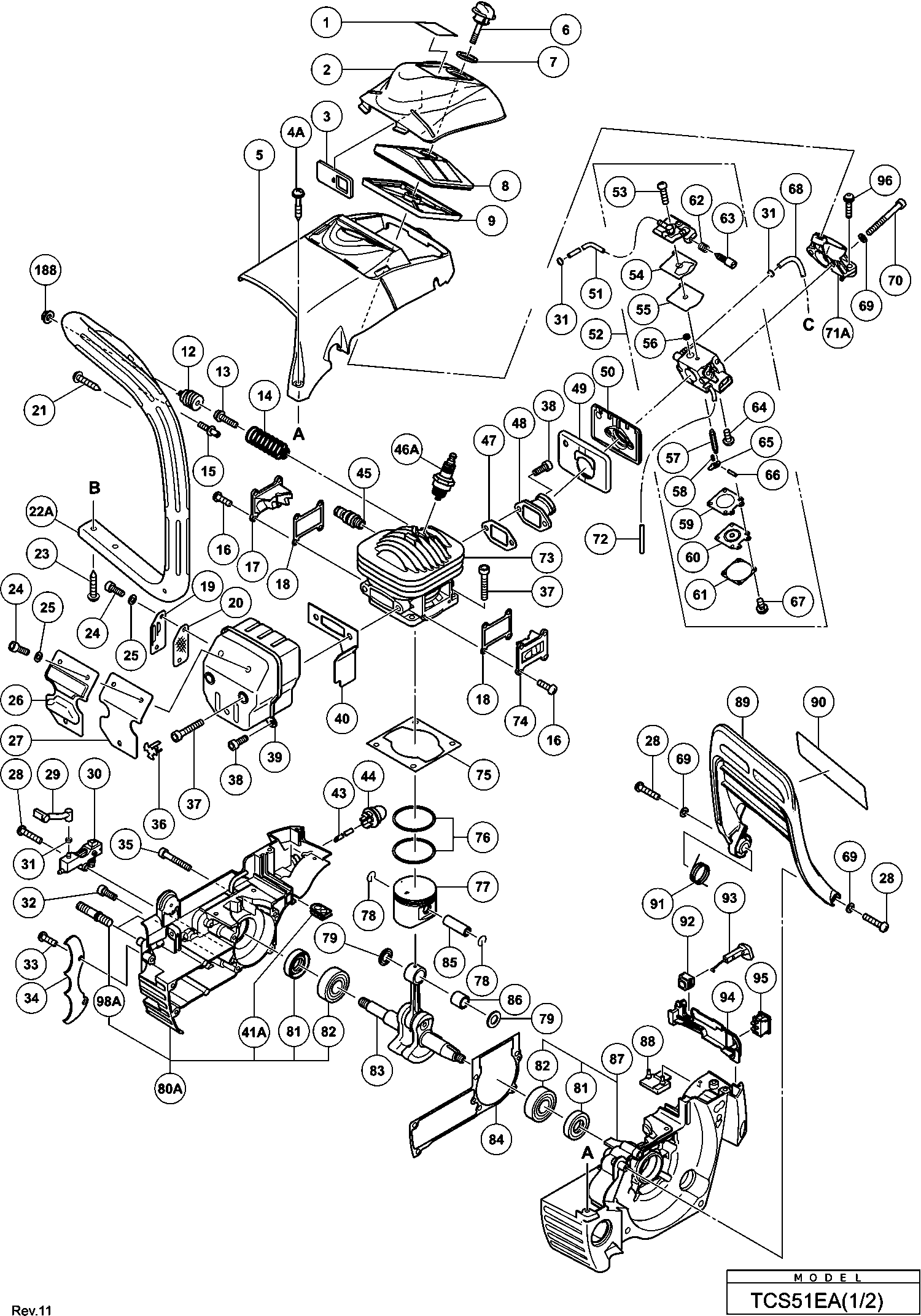

Zeichnungen der Hikoki TCS51EA
Teileliste der Hikoki TCS51EA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| *501 | 6685439 | |||
| Startschild (c51) (ex) | ||||
| 1 | 6698919 | 1.20 | 1.43 | |
| Luftfilterdeckel (c51) | ||||
| 2 | 6698568 | 4.20 | 5.00 | |
| Schließklappenplatte | ||||
| 3 | 6698569 | 1.20 | 1.43 | |
| Abdeckungsset Bolzen (alt 6696903) | ||||
| 4A | 6699189 | 1.04 | 1.23 | |
| Zylinderabdeckung | ||||
| 5 | 6698708 | 14.30 | 17.02 | |
| Reiniger Knopf (Zinnoberrot) | ||||
| 6 | 6698595 | 1.20 | 1.43 | |
| Knopfverpackung | ||||
| 7 | 6698570 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 8 | 6698563 | |||
| Luftfilterelement (a) | ||||
| 9 | 6698562 | 4.20 | 5.00 | |
| NUT M6 | ||||
| 10 | 6698449 | 1.00 | 1.19 | |
| Ring | ||||
| 11 | 6696885 | 1.05 | 1.25 | |
| Federhalter | ||||
| 12 | 6698429 | 2.10 | 2.50 | |
| Innensechskantschraube M6x20 | ||||
| 13 | 881722 | 1.80 | 2.14 | |
| Anti-Vibrationsfeder | ||||
| 14 | 6698428 | 2.10 | 2.50 | |
| Dämpferset | ||||
| 15 | 6685413 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 6696835 | |||
| Schraube M4x10 Sv12sg | ||||
| 16A | 324082 | 1.65 | 1.96 | |
| Auspuffgas Ventildeckel (b) | ||||
| 17 | 6698539 | 2.10 | 2.50 | |
| Deckeldichtung (c51) | ||||
| 18 | 6698540 | 1.20 | 1.43 | |
| Auspuffrohr | ||||
| 19 | 6698903 | 1.20 | 1.43 | |
| Auslassgitter | ||||
| 20 | 6698575 | 1.20 | 1.43 | |
| Schneidschraube D5x25 M.flansch (schwarz), C8fshe | ||||
| 21 | 305558 | 1.04 | 1.23 | |
| Bügelgriff | ||||
| 22A | 6699026 | 14.03 | 16.69 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 23 | 302089 | 1.05 | 1.25 | |
| Inbusschraube M4x10 (10st) Till 12.2017 | ||||
| 24 | 949812 | 2.40 | 2.86 | |
| Bolzenscheibe M4 (schwarz) für 220v-240v | ||||
| 25 | 323210 | 1.05 | 1.25 | |
| Schalldämpferschutz | ||||
| 26 | 6698904 | 2.10 | 2.50 | |
| Schalldämpfer Schutzgitter | ||||
| 27 | 6698905 | 1.20 | 1.43 | |
| Kopfschraube M4x16 (10st) | ||||
| 28 | 949219 | 1.20 | 1.43 | |
| Ölleitung | ||||
| 29 | 6698900 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 6698554 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 31 | 6685311 | |||
| Imbussbolzen | ||||
| 32 | 6685412 | 1.05 | 1.25 | |
| Dichtungsschlossschraube M5x12 | ||||
| 33 | 6698901 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 34 | 6685400 | |||
| Dichtungs-Schloss Sechskant. Steckdose Hd. Schraub | ||||
| 35 | 6698902 | 1.20 | 1.43 | |
| Schalldämpferkappe | ||||
| 36 | 6698706 | 1.20 | 1.43 | |
| Dichtungs-Schloss Sechskant. Steckdose Hd. Schraub | ||||
| 37 | 6698899 | 1.20 | 1.43 | |
| Sechskantsteckdose Hd. Schraube M5x12 (Vorbeschich | ||||
| 38 | 6696836 | 1.20 | 1.43 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 39 | 6698574 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 40 | 6698576 | |||
| Kraftstoffdichtung | ||||
| 41A | 6699944 | 1.04 | 1.23 | |
| Wurmsatz inkl. 11,134,134a (bis 1.2016) | ||||
| 42 | 6600928 | 8.85 | 10.53 | |
| Benzinleitung | ||||
| 43 | 6685267 | 1.15 | 1.37 | |
| Hauptpumpe | ||||
| 44 | 6685139 | 5.94 | 7.07 | |
| Ablass. | ||||
| 45 | 6698541 | 22.83 | 27.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 46A | 6699320 | |||
| Dichtung | ||||
| 47 | 6698549 | 1.20 | 1.43 | |
| Ansaugrohr (cs51) | ||||
| 48 | 6698906 | 13.35 | 15.89 | |
| Cab. Isolierkautschuk | ||||
| 49 | 6698551 | 2.10 | 2.50 | |
| Vergaserisolator (c51) | ||||
| 50 | 6698552 | 2.10 | 2.50 | |
| Kraftstoffleitung (fkm) | ||||
| 51 | 6698907 | 7.95 | 9.46 | |
| Vergaser Ass'y | ||||
| 52 | 6698705 | 114.13 | 135.81 | |
| Schraube | ||||
| 53 | 6685210 | 1.15 | 1.37 | |
| Pumpendichtung | ||||
| 54 | 6685212 | 2.31 | 2.75 | |
| Pumpen Membrane | ||||
| 55 | 6685213 | 4.45 | 5.30 | |
| Schutzsieb Cg24ekb | ||||
| 56 | 6684700 | 4.29 | 5.10 | |
| Nadelventil alte Art.nr. 603-25012-20 | ||||
| 57 | 6685215 | 5.28 | 6.28 | |
| Ventilfeder | ||||
| 58 | 6690873 | 4.45 | 5.30 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 59 | 6685220 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 60 | 6684690 | |||
| Membranabdeckung | ||||
| 61 | 6685222 | 4.45 | 5.30 | |
| Leerlauf Justierfede | ||||
| 62 | 6690766 | 2.31 | 2.75 | |
| Justierschraube | ||||
| 63 | 6685298 | 2.31 | 2.75 | |
| Gelenkwellenset | ||||
| 64 | 6685218 | 2.31 | 2.75 | |
| Kontrollhebel | ||||
| 65 | 6685217 | 3.30 | 3.93 | |
| Gelenkwelle | ||||
| 66 | 6685219 | 1.15 | 1.37 | |
| Schraube | ||||
| 67 | 6685223 | 1.15 | 1.37 | |
| Kraftstoffleitung | ||||
| 68 | 6698908 | 4.65 | 5.53 | |
| Ring | ||||
| 69 | 6685408 | 1.05 | 1.25 | |
| Ansatzbolzen M5x45 | ||||
| 70 | 6696317 | 1.20 | 1.43 | |
| Reinigerhalterung (c51) | ||||
| 71A | 6698553 | 2.10 | 2.50 | |
| Kraftstoffleitung | ||||
| 72 | 6698721 | 9.75 | 11.60 | |
| Zylinder | ||||
| 73 | 6698537 | 62.70 | 74.61 | |
| Auspuffgas Ventildeckel (a) | ||||
| 74 | 6698538 | 2.10 | 2.50 | |
| Zylinderpackung | ||||
| 75 | 6698542 | 1.20 | 1.43 | |
| Kolbenring | ||||
| 76 | 6698534 | 9.15 | 10.89 | |
| Kolben (44) (m) | ||||
| 77 | 6698909 | 24.75 | 29.45 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 78 | 6696854 | |||
| Kolbenbolzenschelle | ||||
| 79 | 6698910 | 2.10 | 2.50 | |
| Motorgehäuse (b) Ass'y (alt 6698531) | ||||
| 80A | 6699945 | 76.04 | 90.48 | |
| Öldichtung | ||||
| 81 | 6698914 | 3.15 | 3.75 | |
| Kugellager | ||||
| 82 | 6202C3 | 4.35 | 5.18 | |
| Kurbelwelle | ||||
| 83 | 6698532 | 55.14 | 65.61 | |
| Kurbelgehäuse Dichtung (c51) | ||||
| 84 | 6698535 | 2.10 | 2.50 | |
| Kolbenstift | ||||
| 85 | 6696855 | 2.10 | 2.50 | |
| Nadellager | ||||
| 86 | 6698911 | 9.15 | 10.89 | |
| Motorgehäuse | ||||
| 87 | 6698530 | 66.55 | 79.19 | |
| Hinterer Dämpfer | ||||
| 88 | 6698709 | 1.20 | 1.43 | |
| Bremsgriff | ||||
| 89 | 6698572 | 6.60 | 7.85 | |
| Warnschild For Aus | ||||
| 90 | 6696335 | 2.10 | 2.50 | |
| Warnschild | ||||
| 90 | 6696336 | 2.10 | 2.50 | |
| Bremshebelfeder | ||||
| 91 | 6698912 | 1.20 | 1.43 | |
| Gummi f.drosselgestell | ||||
| 92 | 6685369 | 1.05 | 1.25 | |
| Drosselknopf | ||||
| 93 | 6698593 | 1.20 | 1.43 | |
| Betriebsplatte | ||||
| 94 | 6698565 | 1.20 | 1.43 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 95A | 6601275 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 96 | 6698988 | |||
| Kettenstangenbolzen | ||||
| 98A | 6699029 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 111 | 6698934 | |||
| MUTTER M8 | ||||
| 112 | 6698581 | 1.20 | 1.43 | |
| Flanschmutter M8 | ||||
| 112A | 6699028 | 1.04 | 1.23 | |
| Seitendeckel | ||||
| 113A | 6698585 | 40.01 | 47.61 | |
| Kettenzugbolzen | ||||
| 114 | 6698591 | 6.90 | 8.21 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 115 | 6698710 | |||
| Führungsplatte (b) | ||||
| 116 | 6698592 | 3.15 | 3.75 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 117 | 6698642 | |||
| Öldurchführung | ||||
| 118 | 6696868 | 1.05 | 1.25 | |
| Kraftstoffleitung (alt 6698453) | ||||
| 119 | 6698719 | 9.75 | 11.60 | |
| Ring | ||||
| 120 | 6685407 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 121 | 6698455 | |||
| Ölfiltergehäuse | ||||
| 122 | 6698536 | 2.25 | 2.68 | |
| Führungsplatte (a) | ||||
| 123 | 6698561 | 3.15 | 3.75 | |
| Dämpfer (c51) | ||||
| 124 | 6698913 | 1.20 | 1.43 | |
| Kettenfänger | ||||
| 125A | 6699027 | 1.04 | 1.23 | |
| Bremsverbindung | ||||
| 126 | 6698587 | 4.65 | 5.53 | |
| Bremselement | ||||
| 127 | 6698588 | 3.15 | 3.75 | |
| Bremsband | ||||
| 128 | 6698589 | 6.15 | 7.32 | |
| Nadelrolle | ||||
| 129 | 6685391 | 1.05 | 1.25 | |
| Bremseisenabdeckung | ||||
| 130 | 6698590 | 3.15 | 3.75 | |
| Kupplung | ||||
| 131 | 6698560 | 13.80 | 16.42 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 132 | 6696882 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 133 | 6698558 | |||
| Nadellager | ||||
| 134 | 6696884 | 5.10 | 6.07 | |
| Rim-Kettenrad | ||||
| 135 | 6698557 | 5.70 | 6.78 | |
| Ring | ||||
| 136 | 6698556 | 1.20 | 1.43 | |
| Ölpumpendeckel | ||||
| 137 | 6698555 | 2.10 | 2.50 | |
| Schnecke | ||||
| 138A | 6600927 | 4.95 | 5.89 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 139 | 6685371 | |||
| Entlüftungsventil | ||||
| 140 | 6685370 | 2.10 | 2.50 | |
| Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b | ||||
| 141 | 305812 | 1.04 | 1.23 | |
| Hinterer Handgriff | ||||
| 142 | 6698805 | 1.05 | 1.25 | |
| Gashebelsperre | ||||
| 143 | 6685350 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 144A | 6600341 | |||
| Hintere Griff | ||||
| 146 | 6698579 | 24.75 | 29.45 | |
| Feder | ||||
| 147 | 6685282 | 1.15 | 1.37 | |
| Zugstange | ||||
| 148 | 6698564 | 1.20 | 1.43 | |
| Gasgriff (zinnoberrot) | ||||
| 149 | 6698916 | 1.20 | 1.43 | |
| Luftventilkappe | ||||
| 150 | 6698580 | 4.65 | 5.53 | |
| innerer Tankdeckel | ||||
| 151 | 6685351 | 4.50 | 5.36 | |
| Benzin Durchführung alte Art.nr. 701-72930-20 | ||||
| 152 | 6696167 | 1.15 | 1.37 | |
| Filterpumpen Gehäuse alte Art.nr.675-11657-90 | ||||
| 153 | 6692285 | 7.26 | 8.64 | |
| Vordämpfer | ||||
| 154 | 6696873 | 1.05 | 1.25 | |
| Federhalter | ||||
| 155 | 6698409 | 2.10 | 2.50 | |
| Flansch-Tapschraube D6 | ||||
| 156 | 6696872 | 1.05 | 1.25 | |
| Anti-Vibrationsfeder | ||||
| 157 | 6698408 | 2.10 | 2.50 | |
| Tank Markierungsetikett (25:1) | ||||
| 158 | 6698922 | 1.20 | 1.43 | |
| Tankkappen Verpackung | ||||
| 159 | 6685179 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 160 | 6698854 | |||
| KABELKLEMME | ||||
| 161 | 988054 | 1.04 | 1.23 | |
| Steckkappe | ||||
| 162 | 6698548 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 163 | 6698545 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 164 | 6698546 | |||
| METAL FITTING OF PLUG CAP (OLD 6698547) | ||||
| 165A | 6699180 | 1.00 | 1.19 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 166 | 6698544 | |||
| Abzweigdosen Bolzen | ||||
| 167 | 6696326 | 1.20 | 1.43 | |
| Magneto Ass'y | ||||
| 168 | 6698918 | 22.83 | 27.16 | |
| Magneto Rotor | ||||
| 169 | 6698543 | 17.19 | 20.45 | |
| Starterklau Feder (b) | ||||
| 170A | 6699405 | 1.05 | 1.25 | |
| Unterlegscheibe 0.8 | ||||
| 171 | 6696857 | 1.05 | 1.25 | |
| Starterklinke | ||||
| 172 | 6696877 | 2.10 | 2.50 | |
| Chim | ||||
| 173 | 6696434 | 1.04 | 1.23 | |
| Bolzen | ||||
| 174 | 6696878 | 1.05 | 1.25 | |
| Luftabweiser | ||||
| 175 | 6698571 | 4.20 | 5.00 | |
| Rückstoßstarter (alt 6698583) | ||||
| 176A | 6699421 | 18.43 | 21.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 177 | 6698895 | |||
| Komplette Tankkappe | ||||
| 179 | 6698358 | 4.20 | 5.00 | |
| Schraube, nicht rost. Stahl | ||||
| 180 | 6699477 | 1.04 | 1.23 | |
| Scheibe (1) | ||||
| 181 | 6699474 | 1.04 | 1.23 | |
| Rolle | ||||
| 182 | 6699482 | 3.30 | 3.93 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 183 | 6699480 | |||
| Starterseil | ||||
| 184 | 6699470 | 1.04 | 1.23 | |
| Starterknopf | ||||
| 185 | 6699466 | 1.50 | 1.78 | |
| Startergriffbaugruppe | ||||
| 186 | 6699472 | 2.25 | 2.68 | |
| Lüftergehäuse | ||||
| 187 | 6699488 | 16.78 | 19.96 | |
| Mutter M6 | ||||
| 188 | 329934 | 1.73 | 2.05 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 6698577 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 6698582 | |||
