Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TCS51EAP'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TCS51EAP

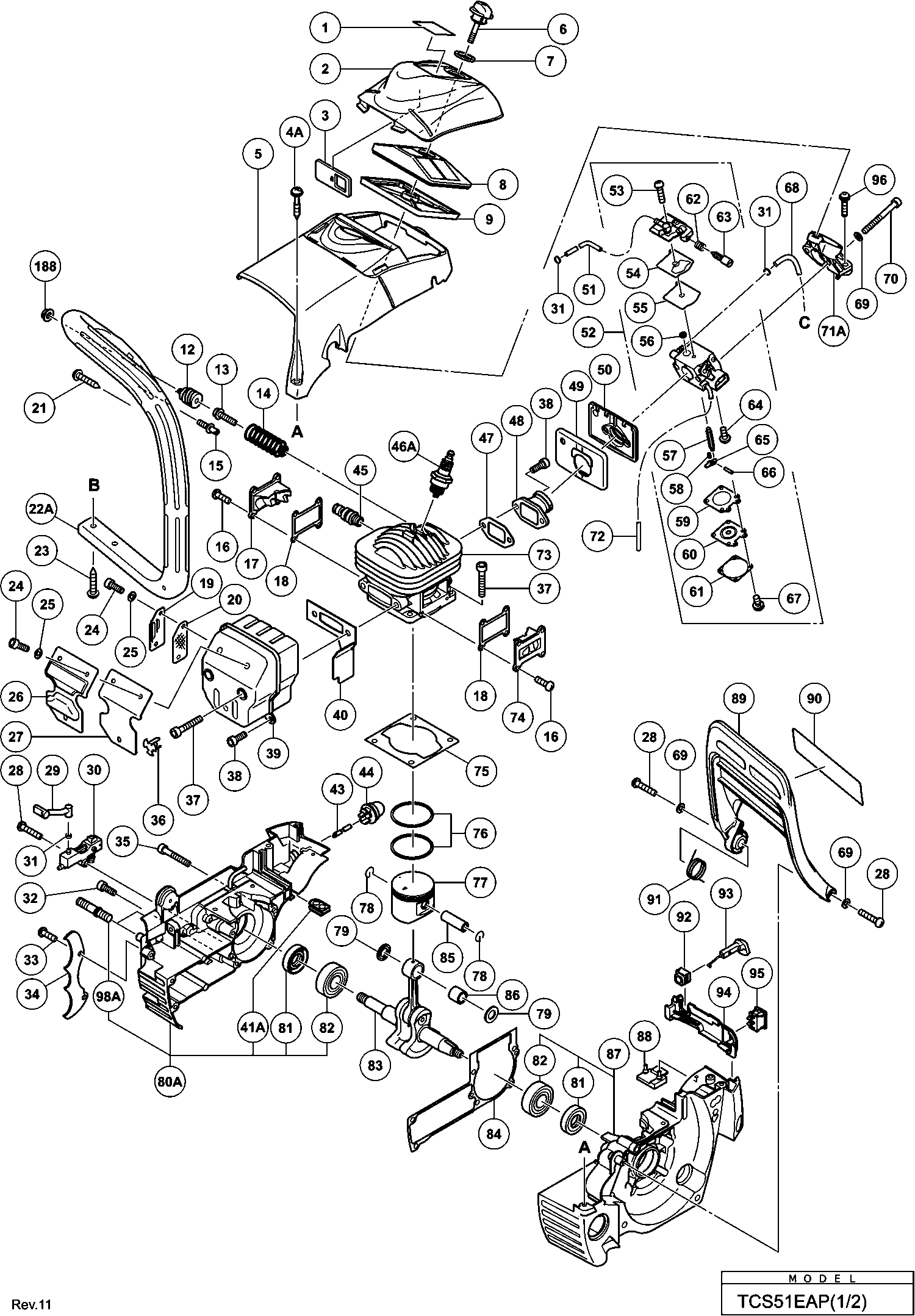

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki TCS51EAP

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Startschild (c51) (ex)
1 6698919@1417 1.20 1.43

Luftfilterdeckel (c51)
2 6698568@1417 4.20 5.00

Schließklappenplatte
3 6698569@1417 1.20 1.43

Abdeckungsset Bolzen (alt 6696903)
4A 6699189@1417 1.04 1.23

Zylinderabdeckung
5 6698708@1417 14.30 17.02

Reiniger Knopf (Zinnoberrot)
6 6698595@1417 1.20 1.43

Knopfverpackung
7 6698570@1417 1.20 1.43

Nicht mehr lieferbar, kein Ersatz
8 6698563@1417

Luftfilterelement (a)
9 6698562@1417 4.20 5.00

Keine Informationen verfügbar, nicht bestellbar
10 6698449@1417

Ring
11 6696885@1417 1.05 1.25

Federhalter
12 6698429@1417 2.10 2.50

Innensechskantschraube M6x20
13 881722@1417 1.80 2.14

Anti-Vibrationsfeder
14 6698428@1417 2.10 2.50

Dämpferset
15 6685413@1417 1.05 1.25

Dichtungsschraube M4x10
16 6696835@1417 1.20 1.43

Schraube M4x10 Sv12sg
16A 324082@1417 1.65 1.96

Auspuffgas Ventildeckel (b)
17 6698539@1417 2.10 2.50

Deckeldichtung (c51)
18 6698540@1417 1.20 1.43

Auspuffrohr
19 6698903@1417 1.20 1.43

Auslassgitter
20 6698575@1417 1.20 1.43

Schneidschraube D5x25 M.flansch (schwarz), C8fshe
21 305558@1417 1.04 1.23

Bügelgriff
22A 6699026@1417 14.03 16.69

Schneidschraube D5x20 M.flansch H41mb
23 302089@1417 1.05 1.25

Inbusschraube M4x10 (10st) Till 12.2017
24 949812@1417 2.40 2.86

Bolzenscheibe M4 (schwarz) für 220v-240v
25 323210@1417 1.05 1.25

Schalldämpferschutz
26 6698904@1417 2.10 2.50

Schalldämpfer Schutzgitter
27 6698905@1417 1.20 1.43

Kopfschraube M4x16 (10st)
28 949219@1417 1.20 1.43

Ölleitung
29 6698900@1417 4.65 5.53

Keine Informationen verfügbar, nicht bestellbar
30 6698554@1417

D6clipnew
31 6685311@1417 1.05 1.25

Imbussbolzen
32 6685412@1417 1.05 1.25

Dichtungsschlossschraube M5x12
33 6698901@1417 1.20 1.43

Keine Informationen verfügbar, nicht bestellbar
34 6685400@1417

Dichtungs-Schloss Sechskant. Steckdose Hd. Schraub
35 6698902@1417 1.20 1.43

Schalldämpferkappe
36 6698706@1417 1.20 1.43

Dichtungs-Schloss Sechskant. Steckdose Hd. Schraub
37 6698899@1417 1.20 1.43

Sechskantsteckdose Hd. Schraube M5x12 (Vorbeschich
38 6696836@1417 1.20 1.43

Auspuff
39 6698573@1417 62.70 74.61

Schalldämpferverpackung (c51)
40 6698576@1417 6.60 7.85

Kraftstoffdichtung
41A 6699944@1417 1.04 1.23

Wurmsatz inkl. 11,134,134a (bis 1.2016)
42 6600928@1417 8.85 10.53

Benzinleitung
43 6685267@1417 1.15 1.37

Hauptpumpe
44 6685139@1417 5.94 7.07

Ablass.
45 6698541@1417 22.83 27.16

Keine Informationen verfügbar, nicht bestellbar
46A 6699320@1417

Dichtung
47 6698549@1417 1.20 1.43

Ansaugrohr (cs51)
48 6698906@1417 13.35 15.89

Cab. Isolierkautschuk
49 6698551@1417 2.10 2.50

Vergaserisolator (c51)
50 6698552@1417 2.10 2.50

Kraftstoffleitung (fkm)
51 6698907@1417 7.95 9.46

Vergaser Ass'y
52 6698705@1417 114.13 135.81

Schraube
53 6685210@1417 1.15 1.37

Pumpendichtung
54 6685212@1417 2.31 2.75

Pumpen Membrane
55 6685213@1417 4.45 5.30

Schutzsieb Cg24ekb
56 6684700@1417 4.29 5.10

Nadelventil alte Art.nr. 603-25012-20
57 6685215@1417 5.28 6.28

Ventilfeder
58 6690873@1417 4.45 5.30

Membran Verpackung
59 6685220@1417 2.31 2.75

Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
60 6684690@1417 18.00 21.42

Membranabdeckung
61 6685222@1417 4.45 5.30

Leerlauf Justierfede
62 6690766@1417 2.31 2.75

Justierschraube
63 6685298@1417 2.31 2.75

Gelenkwellenset
64 6685218@1417 2.31 2.75

Kontrollhebel
65 6685217@1417 3.30 3.93

Gelenkwelle
66 6685219@1417 1.15 1.37

Schraube
67 6685223@1417 1.15 1.37

Kraftstoffleitung
68 6698908@1417 4.65 5.53

Ring
69 6685408@1417 1.05 1.25

Ansatzbolzen M5x45
70 6696317@1417 1.20 1.43

Reinigerhalterung (c51)
71A 6698553@1417 2.10 2.50

Kraftstoffleitung
72 6698721@1417 9.75 11.60

Zylinder
73 6698537@1417 62.70 74.61

Auspuffgas Ventildeckel (a)
74 6698538@1417 2.10 2.50

Zylinderpackung
75 6698542@1417 1.20 1.43

Kolbenring
76 6698534@1417 9.15 10.89

Kolben (44) (m)
77 6698909@1417 24.75 29.45

Sicherungsring
78 6696854@1417 1.05 1.25

Kolbenbolzenschelle
79 6698910@1417 2.10 2.50

Motorgehäuse (b) Ass'y (alt 6698531)
80A 6699945@1417 76.04 90.48

Öldichtung
81 6698914@1417 3.15 3.75

Kugellager
82 6202C3@1417 4.35 5.18

Kurbelwelle
83 6698532@1417 55.14 65.61

Kurbelgehäuse Dichtung (c51)
84 6698535@1417 2.10 2.50

Kolbenstift
85 6696855@1417 2.10 2.50

Nadellager
86 6698911@1417 9.15 10.89

Motorgehäuse
87 6698530@1417 66.55 79.19

Hinterer Dämpfer
88 6698709@1417 1.20 1.43

Bremsgriff
89 6698572@1417 6.60 7.85

Bremshebelfeder
91 6698912@1417 1.20 1.43

Gummi f.drosselgestell
92 6685369@1417 1.05 1.25

Drosselknopf
93 6698593@1417 1.20 1.43

Betriebsplatte
94 6698565@1417 1.20 1.43

Stopp-Schalter
95A 6601275@1417 1.35 1.61

Innensechskant Schraube M5x20 (m/Knopf)
96 6698988@1417 1.20 1.43

Kettenstangenbolzen
98A 6699029@1417 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
99 6601583@1417

Keine Informationen verfügbar, nicht bestellbar
111 6698936@1417

MUTTER M8
112 6698581@1417 1.20 1.43

Flanschmutter M8
112A 6699028@1417 1.04 1.23

Seitendeckel
113A 6698585@1417 40.01 47.61

Kettenzugbolzen
114 6698591@1417 6.90 8.21

Keine Informationen verfügbar, nicht bestellbar
115 6698710@1417

Führungsplatte (b)
116 6698592@1417 3.15 3.75

Keine Informationen verfügbar, nicht bestellbar
117 6698642@1417

Öldurchführung
118 6696868@1417 1.05 1.25

Kraftstoffleitung (alt 6698453)
119 6698719@1417 9.75 11.60

Ring
120 6685407@1417 1.05 1.25

Ölfilter
121 6698455@1417 1.05 1.25

Ölfiltergehäuse
122 6698536@1417 2.25 2.68

Führungsplatte (a)
123 6698561@1417 3.15 3.75

Dämpfer (c51)
124 6698913@1417 1.20 1.43

Kettenfänger
125A 6699027@1417 1.04 1.23

Bremsverbindung
126 6698587@1417 4.65 5.53

Bremselement
127 6698588@1417 3.15 3.75

Bremsband
128 6698589@1417 6.15 7.32

Nadelrolle
129 6685391@1417 1.05 1.25

Bremseisenabdeckung
130 6698590@1417 3.15 3.75

Kupplung
131 6698560@1417 13.80 16.42

Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb
132 6696882@1417 2.10 2.50

KUPPLUNGSGEHAEUSE
133 6698558@1417 13.80 16.42

Nadellager
134 6696884@1417 5.10 6.07

Rim-Kettenrad
135 6698557@1417 5.70 6.78

Ring
136 6698556@1417 1.20 1.43

Ölpumpendeckel
137 6698555@1417 2.10 2.50

Schnecke
138A 6600927@1417 4.95 5.89

Schwamm,belüftung
139 6685371@1417 1.05 1.25

Entlüftungsventil
140 6685370@1417 2.10 2.50

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
141 305812@1417 1.04 1.23

Hinterer Handgriff
142 6698805@1417 1.05 1.25

Gashebelsperre
143 6685350@1417 1.05 1.25

Gashebelfeder (alt 6685349)
144A 6600341@1417 1.04 1.23

Hintere Griff
146 6698579@1417 24.75 29.45

Feder
147 6685282@1417 1.15 1.37

Zugstange
148 6698564@1417 1.20 1.43

Gasgriff (zinnoberrot)
149 6698916@1417 1.20 1.43

Luftventilkappe
150 6698580@1417 4.65 5.53

innerer Tankdeckel
151 6685351@1417 4.50 5.36

Benzin Durchführung alte Art.nr. 701-72930-20
152 6696167@1417 1.15 1.37

Filterpumpen Gehäuse alte Art.nr.675-11657-90
153 6692285@1417 7.26 8.64

Vordämpfer
154 6696873@1417 1.05 1.25

Federhalter
155 6698409@1417 2.10 2.50

Flansch-Tapschraube D6
156 6696872@1417 1.05 1.25

Anti-Vibrationsfeder
157 6698408@1417 2.10 2.50

Tank Markierungsetikett
158 6698921@1417 1.20 1.43

Tankkappen Verpackung
159 6685179@1417 1.15 1.37

Komplette Tankkappe
160 6698854@1417 4.20 5.00

KABELKLEMME
161 988054@1417 1.04 1.23

Steckkappe
162 6698548@1417 2.10 2.50

Kabel (a)
163 6698545@1417 2.10 2.50

Kabel (b)
164 6698546@1417 1.20 1.43

Keine Informationen verfügbar, nicht bestellbar
165A 6699180@1417

Zündspule
166 6698544@1417 45.65 54.32

Abzweigdosen Bolzen
167 6696326@1417 1.20 1.43

Magneto Ass'y
168 6698918@1417 22.83 27.16

Magneto Rotor
169 6698543@1417 17.19 20.45

Starterklau Feder (b)
170A 6699405@1417 1.05 1.25

Unterlegscheibe 0.8
171 6696857@1417 1.05 1.25

Starterklinke
172 6696877@1417 2.10 2.50

Chim
173 6696434@1417 1.04 1.23

Bolzen
174 6696878@1417 1.05 1.25

Luftabweiser
175 6698571@1417 4.20 5.00

Rückstoßstarter (alt 6698583)
176A 6699421@1417 18.43 21.93

Keine Informationen verfügbar, nicht bestellbar
177 6698895@1417

Komplette Tankkappe
179 6698358@1417 4.20 5.00

Schraube, nicht rost. Stahl
180 6699477@1417 1.04 1.23

Scheibe (1)
181 6699474@1417 1.04 1.23

Rolle
182 6699482@1417 3.30 3.93

Nicht mehr lieferbar, kein Ersatz
183 6699480@1417

Starterseil
184 6699470@1417 1.04 1.23

Starterknopf
185 6699466@1417 1.50 1.78

Startergriffbaugruppe
186 6699472@1417 2.25 2.68

Lüftergehäuse
187 6699488@1417 16.78 19.96

Mutter M6
188 329934@1417 1.73 2.05

Keine Informationen verfügbar, nicht bestellbar
501 6698577@1417

Combi Boxschlüssel 13x19
502 6698582@1417 4.65 5.53
