Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TED-262L'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TED-262L

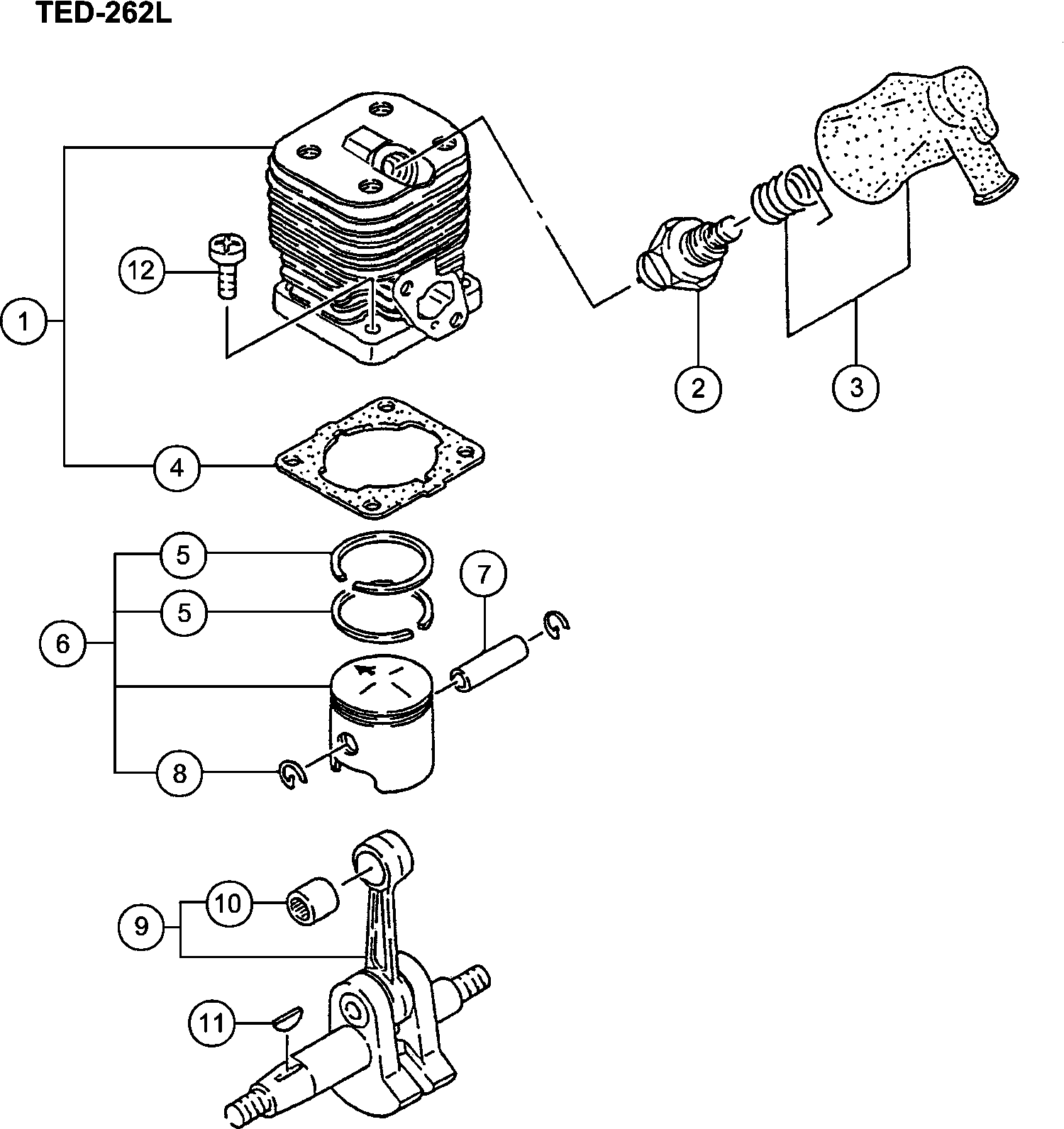

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki TED-262L

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zylinder-set alte Art.nr. 001-01600-90
1 6685453 50.21 59.75

Zündkerze Bm6a
2 6699313 6.76 8.05

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
3 6687468 2.31 2.75

Zylinderdichtung alte Art.nr. 017-01620-20
4 6685720 1.15 1.37

Kolbenring Cg24ekb
5 6684588 8.58 10.20

Kolben Set alte Art.nr. 030-01620-90
6 6685876 24.20 28.80

Kolbenbolzen alte Art.nr. 037-07020-20
7 6686016 2.31 2.75

Sicherungsring neue Art.nr. 039-00000-20
8 6685078 1.15 1.37

Kurbelwelle kpl.
9 6686165 56.26 66.95

Nadellager Ktv91313 2x7.8 alte Art.nr. 999-62091-
10 6695595 5.11 6.08

Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
11 6684899 2.15 2.56

Sechskantbolzen Rb24e
12 6684903 2.15 2.56

Zwischenlegering 0.10 f. Kurbelwelle
21 6686470 1.15 1.37

Zwischenlegering 0.20 f. Kurbelwelle alte Art.nr.
21 6686472 1.15 1.37

Zwischenlegering 0.30 f. Kurbelwelle alte Art.nr.
21 6686473 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
22 6697745

Kugellager Cg24ekb
23 6684608 3.80 4.52

Öldichtung Ud15257 alte Art.nr. 999-66152-564
24 6695637 3.30 3.93

Öldichtung Cg24ekb
25 6684607 4.29 5.10

Dichtung f. Kurbelgehäuse alte Art.nr. 090-00601-
26 6686687 1.15 1.37

Kurbelgehäuse kpl.
27 6686514 42.20 50.22

Ring
28 6689645 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
29 6693393

Magnetzünder Rotor kpl alte Art.nr.155-21720-80
30 6687409 24.20 28.80

Zündspülenhalterung alte Art.nr. 165-0162v-20
31 6687622 6.28 7.47

Zündspule kpl. 167-20547-90
32 6687661 42.20 50.22

Sechskantmutter Cg24ekb
33 6684612 2.15 2.56

Ring
34 6695184 1.15 1.37

Sechskantmutter Cg24ekb
35 6684612 2.15 2.56

Sechskantbolzen Cg24ekb
36 6684786 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
37 6695337

Hochspannungsschraube 4x18ws alte Art.nr. 994-160
38 6695407 1.15 1.37

Kabelstopper kpl. Till F061750
39 6687826 2.31 2.75

Gummikappe Cg24ekb Till G165840
40 6684602 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
41 6687886

Benzintank Halterung alte Art.nr.653-01620-20
51 6692204 2.31 2.75

Gummipuffer f. Benzintank alte Art.nr.655-06100-2
52 6692227 1.15 1.37

Vergaserdichtung (ALT 402-0602K-21/6689836)
55 6684615 2.15 2.56

Vergaser Set Reserve Till Z315900
56 6690455 78.35 93.24

Röhrenschutz
57 6685247 2.31 2.75

Filterpumpen Gehäuse alte Art.nr.675-0608a-90
58 6692279 5.61 6.68

Clip Cg24ekb
59 6684619 2.15 2.56

Nicht mehr lieferbar, kein Ersatz
60 6691768

Tankdeckel alte Art.nr.595-03002-90 Since K032881
60A 6691748 7.59 9.03

Tank alte Art.nr.591-01600-20 Till Z315900
61 6691500 9.58 11.39

Tank alte Art.nr.591-01620-80 Till C275400
61A 6691504 11.23 13.36

Tank weiß alte Art.nr.591-01601-80 Since C275401
61B 6691501 10.20 12.14

Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
62 6695375 1.15 1.37

Schraube 5x60/ws alte Art.nr. 994-16050-601 Till
63 6695431 1.15 1.37

Benzinleitung alte Art.-nr.700-03005-07
64 6692357 1.15 1.37

Rückkehr Dichtung (alt 6684627)
65 6697846 1.04 1.23

Schraube 4x14/ps alte Art.nr. 994-15040-142
66 6695372 1.15 1.37

Schraube 5x24ws alte Art.nr. 994-16050-241
67 6695423 1.15 1.37

Lufteinlass alte Art.nr.564-06611-90 Includ.135,1
68 6691389 10.23 12.17

Entlüftungsventil alte Art.nr.646-06612-90 For Au
70 6692171 4.95 5.89

Keine Informationen verfügbar, nicht bestellbar
81 6692770

Primäre Kabel-gummidichtung
82 6688051 1.15 1.37

Ring
83 6684642 2.15 2.56

Kupplungsschuh Cg24ekb
84 6684643 11.55 13.74

Kupplungsfeder Cg24ekb
85 6684644 2.15 2.56

Ring
86 6689637 1.15 1.37

Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
87 6684646 2.15 2.56

Lüftergehäuse
88 6686939 13.91 16.56

Hitzeschutz alte Art.nr. 133-01620-22
89 6687234 4.45 5.30

Schalldämpferdichtung alte Art.-nr.737-01620-20
90 6692731 1.15 1.37

Schalldämpfer Kupplungsdichtung alte Art.-nr.739-
92 6692832 2.31 2.75

Nicht mehr lieferbar, kein Ersatz
93 6692622

Nicht mehr lieferbar, kein Ersatz
95 6695415

Schraube 5x16/ps alte Art.nr. 994-15050-162
96 6695386 1.15 1.37

Nicht mehr lieferbar, kein Ersatz
97 6695317

Sechskantbolzen 5x45 alte Art.nr. 990-51050-453
98 6695055 1.15 1.37

Unterlegscheibe Rb24e
99 6684918 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
100 6695337

Schraube 5x10/p alte Art.nr. 994-13050-101
101 6695319 1.15 1.37

Luftfilter kpl.
121 6690025 10.23 12.17

Luftfilterkappe
122 6690142 4.95 5.89

Filter Element
123 6690350 5.61 6.68

Distanzstück Rb24e
124 6684859 2.15 2.56

Manschette
125 6690801 2.31 2.75

Drosselplatte W/1.5mm Loch alte Art.nr.528-0602d-
126 6691267 4.45 5.30

Filtergehäuse kpl.
127 6690091 5.78 6.87

Keine Informationen verfügbar, nicht bestellbar
141 6692962

Startergriff alte Art:nr.785-00940-20
142 6693224 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
143 6693019

Rückholfeder alte Art.nr. 780-00940-20
144 6693129 6.28 7.47

Schnuranlasser alte Art.nr. 783-00940-20
145 6693152 3.30 3.93

Seilscheibenstarter alte Art.nr. 774-01630-21
146 6693058 3.30 3.93

Startersperre alte Art.nr. 788-01630-21
147 6693303 3.30 3.93

Ring
148 6693420 1.15 1.37

Klemmplatte alte Art.nr. 837-04230-20
149 6693623 2.31 2.75

Starter Dichtung
150 6693564 1.15 1.37

Paßschraube alte Art.nr. 839-04230-20
151 6693635 2.31 2.75

Drosselschrauben Set Rb24e
161 6684870 2.15 2.56

Kabel Justierer Rb24e
162 6684873 6.44 7.66

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
163 6684697 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
164 6684696 2.15 2.56

O-RING (ALT 550-25100-20)
165 6684695 4.29 5.10

Hauptdüse Nr. 37.5 alte Art.nr.599-200aw-37 Till
166 6691882 5.94 7.07

Pumpendichtung alte Art.nr.577-25100-20
167 6691457 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
168 6684693 8.58 10.20

Schutzsieb Cg24ekb
169 6684700 4.29 5.10

Pumpengehäuse alte Art.nr.575-25152-80 Till U1005
170 6691432 34.19 40.68

Membran Dichtung alte Art.nr.475-25001-20 Till U1
171 6690837 2.31 2.75

Dosiermembrane alte Art.nr474-25001-80. Till B027
172 6690827 11.71 13.94

Membranabdeckung
173 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
174 6691312 1.15 1.37

Kabel Justierer Rb24e
175 6684871 4.29 5.10

Verschlussmutter Rb24e
176 6684872 2.15 2.56

Filterdichtung Rb24e
177 6684875 4.29 5.10

Sicherungsscheibe Rb24e
178 6684874 2.15 2.56

Drosselschrauben Set Rb24e
181 6684870 2.15 2.56

Kabel Justierer Rb24e
182 6684873 6.44 7.66

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
183 6684697 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
184 6684696 2.15 2.56

O-RING (ALT 550-25100-20)
185 6684695 4.29 5.10

Hauptdüse Nr. 37 For Asia
186 6684877 3.30 3.93

Pumpendichtung alte Art.nr.577-25100-20
187 6691457 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
188 6684693 8.58 10.20

Schutzsieb Cg24ekb
189 6684700 4.29 5.10

Pumpengehäuse Rb24e
190 6684879 62.16 73.97

Membrandichtung Cg24ekb alte Art.nr.475-25153-20
191 6684691 8.58 10.20

Dosiermembrane alte Art.nr.474-25241-80
192 6690830 11.88 14.13

Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
193 6684688 8.58 10.20

Stellschraube Cg24ekb alte Art.nr. 548-25151-20
194 6684699 2.15 2.56

Kabel Justierer Rb24e
195 6684871 4.29 5.10

Verschlussmutter Rb24e
196 6684872 2.15 2.56

Filterdichtung Rb24e
197 6684875 4.29 5.10

Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
198 6684687 16.34 19.44

Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
199 6684689 6.44 7.66

Sicherungsscheibe Rb24e
200 6684874 2.15 2.56

Getriebegehäuse A komplett alte Art.nr. 002-32182
211 6685578 28.14 33.48

Nicht mehr lieferbar, kein Ersatz
212 6685593

Kupplungsgehäuse kpl.
213 6688198 16.34 19.44

Kugellager #6001z
214 6695532 6.60 7.85

Kugellager Cg24ekb
215 6684608 3.80 4.52

Anschlagring C außen Cg24eks alte Art.nr. 289-522
216 6684664 2.15 2.56

Kugellager #7202b
217 6695587 14.21 16.91

Lagerscheibe alte Art.nr. 040-32120-20
218 6686065 3.30 3.93

Kugellager #6202z
219 6695559 6.44 7.66

Anschlagring innen C-35 alte Art.nr. 993-51035-00
220 6695296 1.15 1.37

Scheibenfeder 3x13x5 alte Art.nr. 068-01006-20
221 6686455 1.15 1.37

Plusbolzen 6x30 alte Art.nr. 990-23060-301
222 6695022 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
223 6684792

Ring
224 6695219 1.15 1.37

Schraube 5 x 18/s alte Art.nr. 994-14050-181
225 6695339 1.15 1.37

Ring
226 6695206 1.15 1.37

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
227 6688643 1.15 1.37

Anschlagring außen C-13 alte Art.nr. 993-50013-00
228 6695283 1.15 1.37

Zahnrad 4 alte Art.nr. 018-32182-20 Till C070050
229 6685787 22.24 26.46

Zahnrad 4 alte Art.nr. 018-32192-20
229A 6685788 50.21 59.75

Antriebswelle alte Art.nr. 022-32183-20
230 6685824 104.51 124.37

Sperrhebel kpl.
231 6689992 8.41 10.01

Hilfsblockierhebelfeder
232 6689998 4.45 5.30

Ring
233 6687942 1.15 1.37

Stufenbolzen alte Art.nr. 793-10200-20
234 6693366 1.15 1.37

Ring
235 6685103 1.15 1.37

Griff A alte Art.nr. 258-3210a-82
251 6688369 36.15 43.02

Griff A alte Art.nr. 165-33130-20
252 6687624 5.78 6.87

Drosselklappenhebel alte Art.nr. 101-32120-20
253 6686799 2.31 2.75

Schraube 5x25 alte Art.nr. 990-11050-251
254 6694896 1.15 1.37

Sechskantmutter 5
255 6684965 1.04 1.23

Kabelklemme
256 6688015 1.15 1.37

Plusbolzen 6x16 alte Art.nr. 990-23060-161
257 6695019 1.15 1.37

Ring
258 6695219 1.15 1.37

Griff kpl. B
259 6688373 17.55 20.88

Ring
260 6695225 1.15 1.37

Stoppschalter kpl. alte Art.nr. 156-3210a-80
261 6687431 8.41 10.01

Keine Informationen verfügbar, nicht bestellbar
262 6687574

Bohrfuttergriff alte Art.nr. 155-3210a-20
263 6687420 4.45 5.30

Halteknopf
264 6688366 1.15 1.37

Schraube Rb24e
265 6684913 2.15 2.56

Halteknopf Markierung alte Art.nr. 925-33176-20
266 6694589 2.31 2.75

Drosselklappen-seil alte Art.nr.885-011601-80
267 6693862 4.45 5.30

Griffstütze
268 6688402 8.58 10.20

Grifffutter Set alte Art.nr. 059-32120-91
501 6686372 44.31 52.73

Bohrfutter kpl. alte Art.nr. 060-32120-91
502 6686377 80.31 95.57

Spanngriff alte Art.nr. 061-32120-81
503 6686410 4.45 5.30

Combi Box Spanner 13x19 Plus Except For Usa,can
504 6684979 4.29 5.10
