Hikoki TED-270PFL Zeichnungen und Teile

Auf dem Typenschild sollte die Typenbezeichnung TED-270PFL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

Teilezeichnung

Teileliste

Zeichnungen der HIKOKI TED-270PFL

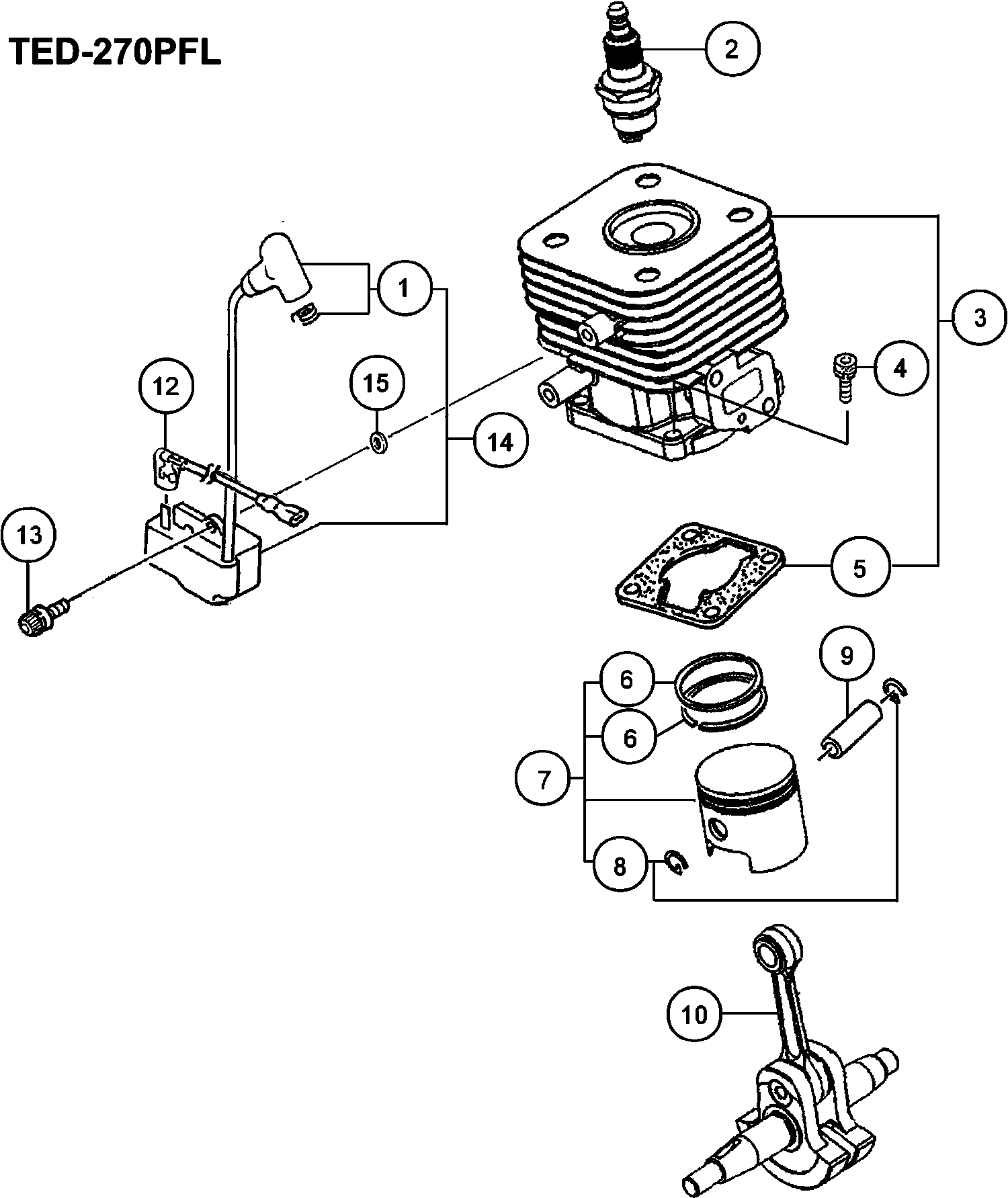

Teilezeichnung 1

Zum Vergrößern anklicken
Vergrößerung im neuen Fenster

Teileliste der Hikoki TED-270PFL

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.

Steckerkappe Rb24e
1	6684894	Steckerkappe Rb24e	€ 8.30
Spark Plug Ass'y Cj8
2	6699324	Spark Plug Ass'y Cj8	€ 3.19
Zylinder-set
3	6685495	Zylinder-set	€ 44.81
Sechskantbolzen Cg24ekb
4	6684586	Sechskantbolzen Cg24ekb	€ 2.08
Zylinderdichtung Rb24e
5	6684896	Zylinderdichtung Rb24e	€ 2.08
Kolbenring alte Art.nr. 041-01700-20
6	6686121	Kolbenring alte Art.nr. 041-01700-20	€ 4.31
Kolben Set alte Art.nr. 030-07350-90
7	6685902	Kolben Set alte Art.nr. 030-07350-90	€ 19.47
Kolbenstift Cg24ekb
8	6684590	Kolbenstift Cg24ekb	€ 2.08
Kolbenstift Cg24ekb
9	6684591	Kolbenstift Cg24ekb	€ 4.15
Kurbelwelle kpl. alte Art.nr. 046-07350-82
10	6686219	Kurbelwelle kpl. alte Art.nr. 046-07350-82	€ 69.99
Kabelstopper B190m
12	6687836	Kabelstopper B190m	€ 2.24
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
13	6695407	Hochspannungsschraube 4x18ws alte Art.nr. 994-160	€ 1.11
Zündspule kpl. alte Art.nr.167-21015-90
14	6687689	Zündspule kpl. alte Art.nr.167-21015-90	€ 40.85
Unterlegscheibe Cg24ekb
15	6684600	Unterlegscheibe Cg24ekb	€ 2.08
Getriebewelle Cg24ekb
21	6684605	Getriebewelle Cg24ekb	€ 2.08
Getriebewelle Cg24ekb
21	6684604	Getriebewelle Cg24ekb	€ 2.08
Magnetzünder Rotor kpl. alte Art.nr.155-21014-80
22	6687385	Magnetzünder Rotor kpl. alte Art.nr.155-21014-80	€ 21.53
Sechskantmutter Cg24ekb
23	6684612	Sechskantmutter Cg24ekb	€ 2.08
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
24	6684611	Unterlegscheibe Cg24ekb Neue Art.nr. 6684611	€ 2.08
Kurbelgehäuse Rb24e Since D038601
25	6684905	Kurbelgehäuse Rb24e Since D038601	€ 52.71
Öldichtung Cg24ekb
26	6684607	Öldichtung Cg24ekb	€ 4.15
Kugellager Cg24ekb
27	6684608	Kugellager Cg24ekb	€ 3.68
Kurbelgehäuse Rb24e
28	6684904	Kurbelgehäuse Rb24e	€ 2.08
Sechskantbolzen Rb24e
29	6684903	Sechskantbolzen Rb24e	€ 2.08
Ansaugkrümmerdichtung
41	6689895	Ansaugkrümmerdichtung	€ 1.11
Isolator Set
42	6689972	Isolator Set	€ 6.07
Sechskantbolzen Cg24ekb
43	6684617	Sechskantbolzen Cg24ekb	€ 2.08
Vergaserdichtung Cg24ekb
44	6684616	Vergaserdichtung Cg24ekb	€ 2.08
Vergaser Set Wyj-463
45	6690522	Vergaser Set Wyj-463	€ 77.74
Filtergehäuse kpl.
46	6690120	Filtergehäuse kpl.	€ 4.31
Filter Schwamm neue Art.-nr.:6690365
47	6690365	Filter Schwamm neue Art.-nr.:6690365	€ 1.11
Filterabdeckung
48	6690402	Filterabdeckung	€ 9.90
Cover Fixing Bolt Comp.
49	6698730	Cover Fixing Bolt Comp.	€ 3.05
Schraube 5x55 alte Art.nr. 990-11050-552
50	6694914	Schraube 5x55 alte Art.nr. 990-11050-552	€ 1.11
kleine Unterlegscheibe Rb24e
51	6684864	kleine Unterlegscheibe Rb24e	€ 2.08
Drosselplatte alte Art.nr.528-0652n-22
52	6691276	Drosselplatte alte Art.nr.528-0652n-22	€ 1.11
Drosselkontrollhebel alte Art.nr.523-0652n-20
53	6691239	Drosselkontrollhebel alte Art.nr.523-0652n-20	€ 1.11
Behalter
54A	6697951	Behalter	€ 20.93
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
55	6692244	Manschette 5.8 alte Art.nr.659-00801-20 Till G103	€ 1.11
Return Grommet Till 7.2014
56	6697846	Return Grommet Till 7.2014	€ 1.00
Benzinleitung Cg24ekb
57	6684626	Benzinleitung Cg24ekb	€ 2.08
Filterpumpengehäuse Cg24ekb
58	6684620	Filterpumpengehäuse Cg24ekb	€ 3.68
Clipd6new
59	6685198	Clipd6new	€ 1.11
Nicht bestellbar
60	6698970	Nicht bestellbar
Ring
61	6689681	Ring	€ 1.11
Tankdeckel alte Art.nr.595-03002-90 Since K032881
62	6691748	Tankdeckel alte Art.nr.595-03002-90 Since K032881	€ 7.34
Sechskantbolzen 5x20ps alte Art.nr. 994-63050-205
63	6695506	Sechskantbolzen 5x20ps alte Art.nr. 994-63050-205	€ 1.11
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
64	6695504	Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16	€ 1.11
Bolt (w/flange) L17.8 Since G103931
64A	6696574	Bolt (w/flange) L17.8 Since G103931	€ 1.02
Blechschraube 4x14 alte Art.nr. 993-49040-142
65	6695280	Blechschraube 4x14 alte Art.nr. 993-49040-142	€ 1.11
Ring
66	6685070	Ring	€ 1.11
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
67	6684662	Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01	€ 2.08
Zylinder Abdeckung
71	6685693	Zylinder Abdeckung	€ 4.63
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
72	6695504	Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16	€ 1.11
Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
73	6695067	Sechskantbolzen 6x65 alte Art.nr. 990-51060-653	€ 1.11
Ring
74	6684639	Ring	€ 2.08
Schalldämpfer alte Art.-nr.706-0740a-80 For Usa
75	6692575	Schalldämpfer alte Art.-nr.706-0740a-80 For Usa	€ 52.56
Schalldämpferschutz alte Art.-nr.738-0740a-80
77	6692817	Schalldämpferschutz alte Art.-nr.738-0740a-80	€ 19.47
Luft Deflektor
79	6687216	Luft Deflektor	€ 3.19
Ring
80	6684642	Ring	€ 2.08
Clutch Washer B
80A	6697619	Clutch Washer B	€ 1.00
Kupplungsschuh Cg24ekb
81	6684643	Kupplungsschuh Cg24ekb	€ 11.18
Nicht bestellbar
81A	6697656	Nicht bestellbar
Kupplungsfeder Cg24ekb
82	6684644	Kupplungsfeder Cg24ekb	€ 2.08
Clutch Spring Since J038101
82A	6697657	Clutch Spring Since J038101	€ 1.00
Kupplungsscheibe Cg24ekb
83	6684645	Kupplungsscheibe Cg24ekb	€ 2.08
Kupplungsscheibe A
83A	6689528	Kupplungsscheibe A	€ 1.11
Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
84	6684646	Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20	€ 2.08
Stufen Bolzen Till F113110
84A	6689627	Stufen Bolzen Till F113110	€ 1.11
Sechskantbolzen Cg24ekb alte Art.nr. 994-64050-18
85	6684647	Sechskantbolzen Cg24ekb alte Art.nr. 994-64050-18	€ 2.08
Ring
86	6684648	Ring	€ 2.08
Clutch Set Since J038101
87	6697655	Clutch Set Since J038101	€ 6.55
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
88	6684682	Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15	€ 2.08
Hitzeschutz alte Art.nr. 133-07500-20
89	6687265	Hitzeschutz alte Art.nr. 133-07500-20	€ 4.31
Schneidschraube Cg24ekd
90	6684751	Schneidschraube Cg24ekd	€ 2.08
Lüftergehäuse
91	6687037	Lüftergehäuse	€ 19.18
Primäre Kabel-gummidichtung
92	6688057	Primäre Kabel-gummidichtung	€ 1.11
Schalldämpfer Spezialdichtung alte Art.nr. 751-06
93	6692886	Schalldämpfer Spezialdichtung alte Art.nr. 751-06	€ 1.11
Auspuff Set alte Art.-nr.734-0740a-90
94	6692716	Auspuff Set alte Art.-nr.734-0740a-90	€ 4.63
Schraube Cg24ekb alte Art.nr. 994-36040-081
95	6684651	Schraube Cg24ekb alte Art.nr. 994-36040-081	€ 2.08
Funkenfänger alte Art.-nr.732-0740a-20
96	6692702	Funkenfänger alte Art.-nr.732-0740a-20	€ 2.24
Seilzugstartergehäuse Rb24e Includ.183-190 Till E
101	6684938	Seilzugstartergehäuse Rb24e Includ.183-190 Till E	€ 22.70
Seilzugstarter Gehäuse Rb24e Since En90001(till 1
102	6684944	Seilzugstarter Gehäuse Rb24e Since En90001(till 1	€ 16.69
Starter f. Seilhaspel Rb24e Since En90001(till 10
103	6684941	Starter f. Seilhaspel Rb24e Since En90001(till 10	€ 6.23
Rückholfeder Rb24e Till Eo99999
104	6684942	Rückholfeder Rb24e Till Eo99999	€ 9.10
Schwenkhebel Rb24e Till Eo99999
105	6684940	Schwenkhebel Rb24e Till Eo99999	€ 2.08
SET SCREW (OLD 839-03045-20)
106	6684679	SET SCREW (OLD 839-03045-20)	€ 2.08
Seilzug Strebe Rb24e Till Eo99999
107	6684939	Seilzug Strebe Rb24e Till Eo99999	€ 2.08
Seil Till Eo99999
108	6684943	Seil Till Eo99999	€ 4.15
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
109	6684680	Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo	€ 2.08
Nicht mehr lieferbar
110	6685000	Nicht mehr lieferbar
Starterscheibe Rb24e Till Eo99999
111	6684937	Starterscheibe Rb24e Till Eo99999	€ 6.23
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
112	6695508	Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185	€ 1.11
Pumpengehäuse Rb24e
121	6684879	Pumpengehäuse Rb24e	€ 60.17
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
122	6684687	Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8	€ 15.81
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
123	6684688	Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2	€ 8.30
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
124	6684689	Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20	€ 6.23
Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20
125	6684690	Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20	€ 17.42
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
126	6684691	Membrandichtung Cg24ekb alte Art.nr.475-25153-20	€ 8.30
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127	6684693	Membranabdeckung Cg24ekb alte Art.nr.576-25100-20	€ 8.30
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
128	6684692	Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20	€ 28.25
Hauptdüse #38.5 alte Art.nr. 599-200bw-38
129	6696130	Hauptdüse #38.5 alte Art.nr. 599-200bw-38	€ 5.59
O-RING (OUD 550-25100-20)
130	6684695	O-RING (OUD 550-25100-20)	€ 4.15
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
131	6684696	Anschlagring Cg24ekb alte Art.nr. 489-25100-20	€ 2.08
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
132	6684697	Spannschloss Cg24ekb alte Art.nr. 539-25120-20	€ 6.23
Drosselschrauben Set Rb24e
133	6684870	Drosselschrauben Set Rb24e	€ 2.08
Kabel Justierer Rb24e
134	6684873	Kabel Justierer Rb24e	€ 6.23
Filterdichtung Rb24e
137	6684875	Filterdichtung Rb24e	€ 4.15
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
138	6684699	Stellschraube Cg24ekb alte Art.nr. 548-25151-20	€ 2.08
Sicherungsscheibe Rb24e
139	6684874	Sicherungsscheibe Rb24e	€ 2.08
Schutzsieb Cg24ekb
140	6684700	Schutzsieb Cg24ekb	€ 4.15
Getriebegehäuse A komplett alte Art.nr. 002-32182
151	6685578	Getriebegehäuse A komplett alte Art.nr. 002-32182	€ 27.24
Nicht mehr lieferbar
152	6685593	Nicht mehr lieferbar
Kupplungsgehäuse kpl
153	6688210	Kupplungsgehäuse kpl	€ 18.89
Zahnrad 2 alte Art.nr. 012-32191-20
154	6685656	Zahnrad 2 alte Art.nr. 012-32191-20	€ 27.53
Zahnrad 3
155	6685702	Zahnrad 3	€ 79.79
Scheibenfeder 3x10x3.7 alte Art.nr. 068-00300-20
156	6686454	Scheibenfeder 3x10x3.7 alte Art.nr. 068-00300-20	€ 1.11
Kugellager #6001z
157	6695532	Kugellager #6001z	€ 6.39
Nicht bestellbar
158	6695534	Nicht bestellbar
Anschlagring außen C11 alte Art.nr. 993-50011-002
159	6695282	Anschlagring außen C11 alte Art.nr. 993-50011-002	€ 1.11
Zahnrad 4 alte Art.nr. 018-32192-20
160	6685788	Zahnrad 4 alte Art.nr. 018-32192-20	€ 48.61
Kugellager #7202b
161	6695587	Kugellager #7202b	€ 13.76
Lagerscheibe alte Art.nr. 040-32120-20
162	6686065	Lagerscheibe alte Art.nr. 040-32120-20	€ 3.19
Kugellager #6202z
163	6695559	Kugellager #6202z	€ 6.23
Ring
164	6695206	Ring	€ 1.11
Anschlagring innen C-35 alte Art.nr. 993-51035-00
165	6695296	Anschlagring innen C-35 alte Art.nr. 993-51035-00	€ 1.11
Scheibenfeder 3x13x5 alte Art.nr. 068-01006-20
166	6686455	Scheibenfeder 3x13x5 alte Art.nr. 068-01006-20	€ 1.11
Antriebswelle alte Art.nr. 022-32183-20
167	6685824	Antriebswelle alte Art.nr. 022-32183-20	€ 101.17
Schraube 5 x 18/s alte Art.nr. 994-14050-181
168	6695339	Schraube 5 x 18/s alte Art.nr. 994-14050-181	€ 1.11
Anschlagring außen C-13 alte Art.nr. 993-50013-00
169	6695283	Anschlagring außen C-13 alte Art.nr. 993-50013-00	€ 1.11
Sperrhebel kpl.
170	6689992	Sperrhebel kpl.	€ 8.14
Hilfsblockierhebelfeder
171	6689998	Hilfsblockierhebelfeder	€ 4.31
Ring
172	6687942	Ring	€ 1.11
Ring
173	6685103	Ring	€ 1.11
Stufenbolzen alte Art.nr. 793-10200-20
174	6693366	Stufenbolzen alte Art.nr. 793-10200-20	€ 1.11
GREASE NIPPLE COMP. (OLD 300-32250-80)
175	6688643	GREASE NIPPLE COMP. (OLD 300-32250-80)	€ 1.11
Plusbolzen 6x30 alte Art.nr. 990-23060-301
191	6695022	Plusbolzen 6x30 alte Art.nr. 990-23060-301	€ 1.11
Ring
192	6695219	Ring	€ 1.11
Griff A
193	6688370	Griff A	€ 29.28
Griff A alte Art.nr. 165-33130-20
194	6687624	Griff A alte Art.nr. 165-33130-20	€ 5.59
Drosselklappendraht
195	6686401	Drosselklappendraht	€ 1.11
Blechschraube 4x14 alte Art.nr. 993-49040-142
196	6695280	Blechschraube 4x14 alte Art.nr. 993-49040-142	€ 1.11
Schraube 4x6 alte Art.nr. 990-11040-061
197	6694860	Schraube 4x6 alte Art.nr. 990-11040-061	€ 1.11
Kabelklemme
198	6688015	Kabelklemme	€ 1.11
Plusbolzen 6x16 alte Art.nr. 990-23060-161
199	6695019	Plusbolzen 6x16 alte Art.nr. 990-23060-161	€ 1.11
Ring
200	6695219	Ring	€ 1.11
Griff kpl. B
201	6688372	Griff kpl. B	€ 12.78
Handgriff
202	6686350	Handgriff	€ 5.11
Ring
203	6695225	Ring	€ 1.11
Drosselklappe B alte Art.nr.884-71020-20
204	6693818	Drosselklappe B alte Art.nr.884-71020-20	€ 3.19
Drosselklappe A alte Art.nr. 875-71020-20
205	6693795	Drosselklappe A alte Art.nr. 875-71020-20	€ 3.19
Stoppschalter kpl.170-71020-80
207	6687776	Stoppschalter kpl.170-71020-80	€ 8.30
Halteknopf Markierung alte Art.nr. 925-33160-20
208	6694588	Halteknopf Markierung alte Art.nr. 925-33160-20	€ 1.11
Halteknopf
209	6688366	Halteknopf	€ 1.11
Schraube Rb24e
210	6684913	Schraube Rb24e	€ 2.08
Drosselklappenfeder
211	6686421	Drosselklappenfeder	€ 1.11
Drosselklappendraht 400 x 30 alte Art.nr. 885-710
212	6693988	Drosselklappendraht 400 x 30 alte Art.nr. 885-710	€ 6.07
Schutzrohr 345l alte Art.nr.164-07034-50
213	6687535	Schutzrohr 345l alte Art.nr.164-07034-50	€ 1.11
Bohrfuttergriff alte Art.nr. 155-3210a-20
214	6687420	Bohrfuttergriff alte Art.nr. 155-3210a-20	€ 4.31
Handauflage kpl.
215	6688404	Handauflage kpl.	€ 15.37
Ring
216	6695219	Ring	€ 1.11
Nicht bestellbar
217	6684792	Nicht bestellbar
Kombi Ringschlüssel
501	6685999	Kombi Ringschlüssel	€ 4.95
Nicht bestellbar
502	6693647	Nicht bestellbar
Grifffutter Set alte Art.nr. 059-32120-91
503	6686372	Grifffutter Set alte Art.nr. 059-32120-91	€ 42.89
Bohrfutter kpl. alte Art.nr. 060-32120-91
504	6686377	Bohrfutter kpl. alte Art.nr. 060-32120-91	€ 77.74
Spanngriff alte Art.nr. 061-32120-81
505	6686410	Spanngriff alte Art.nr. 061-32120-81	€ 4.31

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
