Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TED270RS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TED270RS

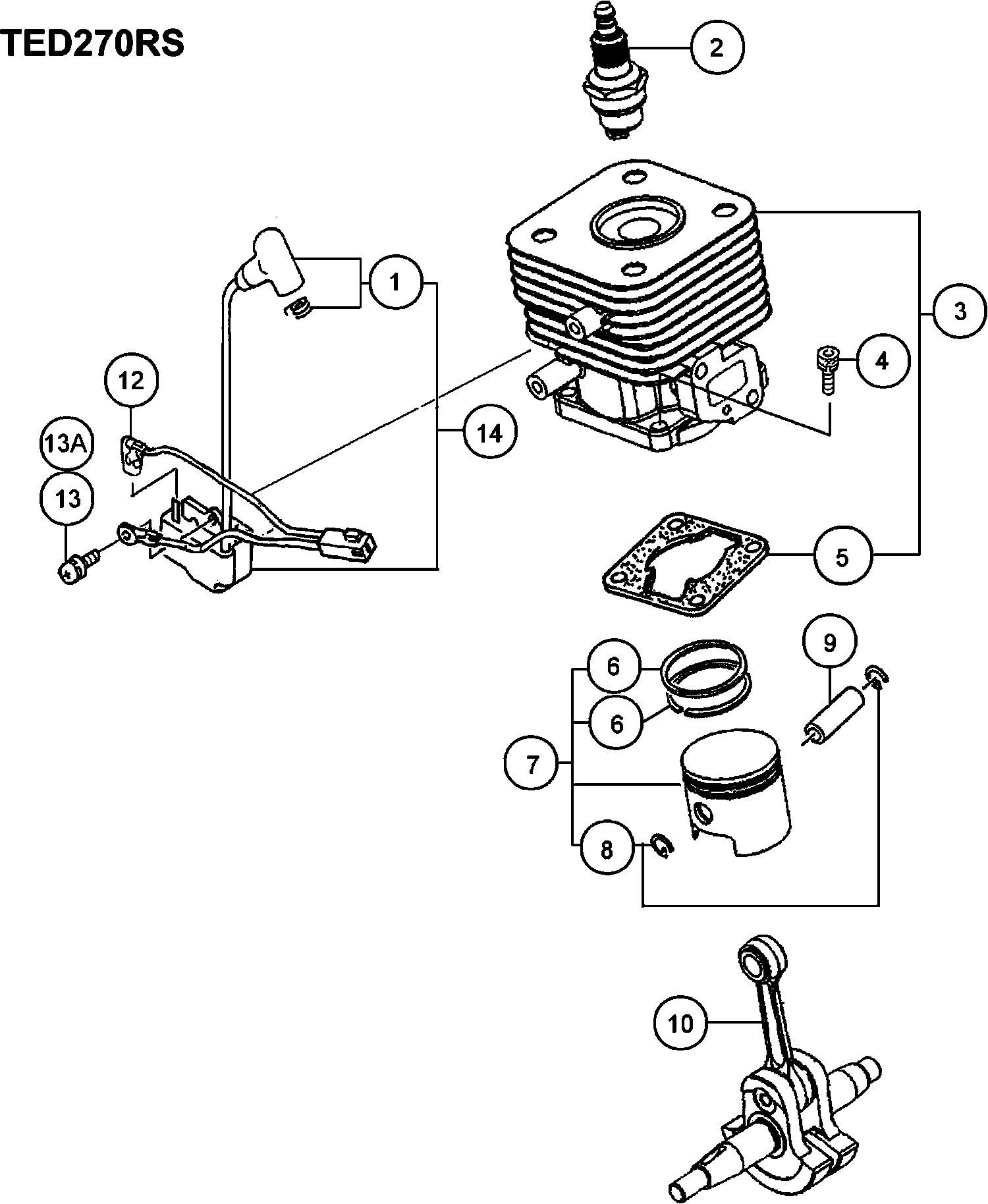

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki TED270RS

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Steckerkappe Rb24e
1 6684894 8.58 10.20
Zündkerzenbaugruppe Bpmr6a (alt 6685086)
2 6699319 8.91 10.61
Zylinder-set alte Art.nr. 001-07355-90
3 6685493 54.30 64.62
Sechskantbolzen Cg24ekb
4 6684586 2.15 2.56
Zylinderdichtung T=1.0 alte Art.nr. 017-07355-20
5 6685750 2.31 2.75
Kolbenring alte Art.nr. 041-01700-20
6 6686121 4.45 5.30
Kolben Set alte Art.nr. 030-07350-90
7 6685902 20.11 23.93
Kolbenstift Cg24ekb
8 6684590 2.15 2.56
Kolbenstift Cg24ekb
9 6684591 4.29 5.10
Kurbelwelle kpl. alte Art.nr. 046-07350-82
10 6686219 72.30 86.04
Kabelstopper B190m
12 6687836 2.31 2.75
Sechskantbolzen Cg24ekb Till H124040
13 6684599 2.15 2.56
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
13A 6695407 1.15 1.37
Zündspule kpl. alte Art.nr. 167-21013-90
14 6687686 24.20 28.80
Getriebewelle Cg24ekb
21 6684604 2.15 2.56
Getriebewelle Cg24ekb
21 6684605 2.15 2.56
Magnetzünder Rotor kpl alte Art.nr. 155-21012-81
22 6687384 16.19 19.26
Sechskantmutter Cg24ekb
23 6684612 2.15 2.56
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
24 6684611 2.15 2.56
Kurbelgehäuse Rb24e Since D038601
25 6684905 54.45 64.80
Öldichtung Cg24ekb
26 6684607 4.29 5.10
Kugellager Cg24ekb
27 6684608 3.80 4.52
Kurbelgehäuse Rb24e
28 6684904 2.15 2.56
Sechskantbolzen Rb24e
29 6684903 2.15 2.56
Ansaugkrümmerdichtung
41 6689895 1.15 1.37
Isolator Set
42 6689972 6.28 7.47
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
43 6695515 1.15 1.37
Vergaserdichtung (ALT 402-0602K-21/6689836)
44 6684615 2.15 2.56
Vergaser Set Wyj-431
45 6690519 86.36 102.77
Filtergehäuse kpl.
46 6690120 4.45 5.30
Filter Schwamm neue Art.-nr.:6690365
47 6690365 1.15 1.37
Filterabdeckung
48 6690421 13.86 16.50
Abdeckung Fixing Bolt Comp.
49 6698730 3.15 3.75
Schraube 5x75/s alte Art.nr. 994-14050-571
50 6695353 1.15 1.37
kleine Unterlegscheibe Rb24e
51 6684864 2.15 2.56
Drosselhebel 1.5 alteart.nr.528-07355-22
52 6691281 1.15 1.37
Drosselkontrollhebel alte Art.nr.523-0652n-20
53 6691239 1.15 1.37
Tank weiß alte Art.nr. 591-07350-22
54 6691602 15.13 18.00
Behalter
54A 6601167 8.91 10.61
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
55 6692244 1.15 1.37
Rückkehr Dichtung (alt 6684627)
56 6697846 1.04 1.23
Kraftstoffdichtung
56A 6600358 1.04 1.23
Benzinleitung Cg24ekb
57 6684626 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
58 6684620
Clipd6new
59 6685198 1.15 1.37
Benzinleitung Cg24ekb
60 6684618 4.29 5.10
Kraftstoffleitung
60A 6601181 1.04 1.23
Ring
61 6689681 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
62 6685049
Keine Informationen verfügbar, nicht bestellbar
63 6684625
Sechskantbolzen Cg24ekb
64 6684634 2.15 2.56
Bolzen (mit Flansch)
64A 6696574 1.05 1.25
Blechschraube 4x14 alte Art.nr. 993-49040-142
65 6695280 1.15 1.37
Ring
66 6685070 1.15 1.37
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
67 6695504 1.15 1.37
Bolzen (mit Flansch)
67A 6696574 1.05 1.25
Zylinder Abdeckung alte Art.nr. 016-07350-20
71 6685690 5.28 6.28
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
72 6695504 1.15 1.37
Sechskantbolzen Cg24ekb
73 6684638 2.15 2.56
Ring
74 6684639 2.15 2.56
Schalldämpfer Set alte Art.-nr.704-07365-90
75 6692501 14.85 17.67
Schalldämpferdichtung alte Art.-nr.737-0165a-20
76 6692732 1.15 1.37
Schalldämpferschutz orange alte Art.-nr.738-0735a
77 6692815 5.78 6.87
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
78 6695508 1.15 1.37
Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
78A 6695375 1.15 1.37
Deflektor alte Art.nr. 132-0735a-20
79 6687214 3.30 3.93
Ring
80 6684642 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
80A 6697619
Kupplungsschuh Cg24ekb
81 6684643 11.55 13.74
Keine Informationen verfügbar, nicht bestellbar
81A 6697656
Kupplungsfeder Cg24ekb
82 6684644 2.15 2.56
Kupplungsfeder
82A 6697657 1.04 1.23
Kupplungsscheibe Cg24ekb
83 6684645 2.15 2.56
Kupplungsscheibe A
83A 6689528 1.15 1.37
Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
84 6684646 2.15 2.56
Stufen Bolzen Till F113110
84A 6689627 1.15 1.37
Sechskantbolzen Cg24ekb alte Art.nr. 994-64050-18
85 6684647 2.15 2.56
Ring
86 6684648 2.15 2.56
Kupplungssatz
87 6697655 6.76 8.05
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
88 6684682 2.15 2.56
Hitzeschutz alte Art.nr. 133-07350-20
89 6687264 3.30 3.93
Schneidschraube Cg24ekd
90 6684751 2.15 2.56
Nicht mehr lieferbar, kein Ersatz
91 6687036
Primäre Kabel-gummidichtung
92 6688057 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
101A 6699995
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
102 6684673 19.06 22.68
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
103 6684674 4.29 5.10
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
104 6684675 11.55 13.74
Starter Seilrolle
105A 6699997 8.41 10.01
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
106 6684677 8.58 10.20
NOCKENPLATTE
107A 6699996 2.55 3.03
Einstellschraube (alte 839-03045-20)
108 6684679 2.15 2.56
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
109 6684680 2.15 2.56
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
110 6684681 13.20 15.71
D4e Sicherungsring (alt 993-55040-001)
111 6685101 1.15 1.37
Feder f. Startersperre Cg24ekb
112 6684684 4.29 5.10
Startersperre Cg24ekb alte Art.nr.788-0651h-20
113 6684685 4.29 5.10
Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
114 6695375 1.15 1.37
Nockenplatte Ass'y
115 6699691 6.10 7.26
Pumpengehäuse Rb24e
121 6684879 62.16 73.97
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
122 6684687 16.34 19.44
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
123 6684688 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
124 6684689 6.44 7.66
Dosiermembrane alte Art.nr.474-25241-80
125 6690830 11.88 14.13
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
126 6684691 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127 6684693 8.58 10.20
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
128 6684692 29.19 34.73
Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
129 6691848 4.45 5.30
O-RING (ALT 550-25100-20)
130 6684695 4.29 5.10
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
131 6684696 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
132 6684697 6.44 7.66
Drosselschrauben Set Rb24e
133 6684870 2.15 2.56
Kabel Justierer Rb24e
134 6684873 6.44 7.66
Verschlussmutter Rb24e
135 6684872 2.15 2.56
Kabel Justierer Rb24e
136 6684871 4.29 5.10
Filterdichtung Rb24e
137 6684875 4.29 5.10
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
138 6684699 2.15 2.56
Sicherungsscheibe Rb24e
139 6684874 2.15 2.56
Schutzsieb Cg24ekb
140 6684700 4.29 5.10
Keine Informationen verfügbar, nicht bestellbar
151 6685576
Nicht mehr lieferbar, kein Ersatz
152 6685593
Nicht mehr lieferbar, kein Ersatz
153 6686684
Feder f. Kettenführung
154 6686837 1.15 1.37
Umstellhebel alte Art.nr. 108-32141-20
155 6686862 3.30 3.93
KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
156 6688643 1.15 1.37
Stahlkugel alte Art.nr.673-35600-20
157 6692271 1.15 1.37
Sechskantbolzen 4x8 alte Art.nr. 990-51040-083
158 6695034 1.15 1.37
Ring
159 6685070 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
161 6695591
Zahnrad 4 alte Art.nr. 018-32192-20
162 6685788 50.21 59.75
Kugellager #7202b
163 6695587 14.21 16.91
Lagerscheibe alte Art.nr. 040-32120-20
164 6686065 3.30 3.93
Kugellager #6202z
165 6695559 6.44 7.66
Ring
166 6695206 1.15 1.37
Anschlagring innen C-35 alte Art.nr. 993-51035-00
167 6695296 1.15 1.37
Scheibenfeder 3x13x5 alte Art.nr. 068-01006-20
168 6686455 1.15 1.37
Antriebswelle alte Art.nr. 022-32183-20
169 6685824 104.51 124.37
Schraube 5 x 18/s alte Art.nr. 994-14050-181
170 6695339 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
171 6686378
Keine Informationen verfügbar, nicht bestellbar
172 6687314
Anschlagring 20
173 6695316 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
174 6695522
Federscheibe
175A 942827 1.04 1.23
Ring
176 6687320 1.15 1.37
Leerlaufgetriebe alte Art.nr. 059-32141-20
177 6686373 64.28 76.49
Keine Informationen verfügbar, nicht bestellbar
178 6695591
Leerlaufwelle alte Art.nr. 058-32141-20
179 6686365 44.31 52.73
Keine Informationen verfügbar, nicht bestellbar
180 6686423
Stop Ring Cg24ekd, Cg18dal, Cg18dl
181 6684732 2.15 2.56
Kugellager Cg24ekd
182 6684735 8.58 10.20
Ring
183 6687320 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
184 6686411
Keine Informationen verfügbar, nicht bestellbar
185 6695591
Getriebenebenwelle alte Art.nr. 063-32192-20
186 6686427 52.34 62.28
Anschlagring außen C-13 alte Art.nr. 993-50013-00
187 6695283 1.15 1.37
Kupplungsgehäuse kpl.
201 6688199 12.38 14.73
Plusbolzen 6x30 alte Art.nr. 990-23060-301
203 6695022 1.15 1.37
Ring
204 6695219 1.15 1.37
Griff A alte Art.nr. 258-3210a-82
205 6688369 36.15 43.02
Griff A alte Art.nr. 165-33130-20
206 6687624 5.78 6.87
Drosselklappenhebel alte Art.nr. 101-32120-20
207 6686799 2.31 2.75
Schraube 5x25 alte Art.nr. 990-11050-251
208 6694896 1.15 1.37
Sechskantmutter 5
209 6684965 1.04 1.23
Kabelklemme
210 6688015 1.15 1.37
Plusbolzen 6x16 alte Art.nr. 990-23060-161
211 6695019 1.15 1.37
Ring
212 6695219 1.15 1.37
Griff kpl. B
213 6688372 13.20 15.71
Handgriff
214 6686350 5.28 6.28
Ring
215 6695225 1.15 1.37
Stoppschalter kpl. alte Art.nr. 156-3210a-80
216 6687431 8.41 10.01
Halteknopf Markierung alte Art.nr. 925-33176-20
217 6694589 2.31 2.75
Halteknopf
218 6688366 1.15 1.37
Schraube Rb24e
219 6684913 2.15 2.56
Drossel Kabel 370+45,5
220 6693987 4.79 5.70
Keine Informationen verfügbar, nicht bestellbar
221 6687532
Bohrfuttergriff alte Art.nr. 155-3210a-20
222 6687420 4.45 5.30
Handauflage kpl.
223 6688404 15.88 18.89
Ring
224 6695219 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
225 6684792
Kupplungsgehäuse kpl. alte Art.nr.150-32141-80
226 6687336 40.24 47.88
Schraube 5 x 18/s alte Art.nr. 994-14050-181
227 6695339 1.15 1.37
Kombi Ringschlüssel
501 6685999 5.11 6.08
Keine Informationen verfügbar, nicht bestellbar
502 6686379
Nicht mehr lieferbar, kein Ersatz
503 6686780
Typenschild Ted270rs
601 6694238 1.05 1.25
