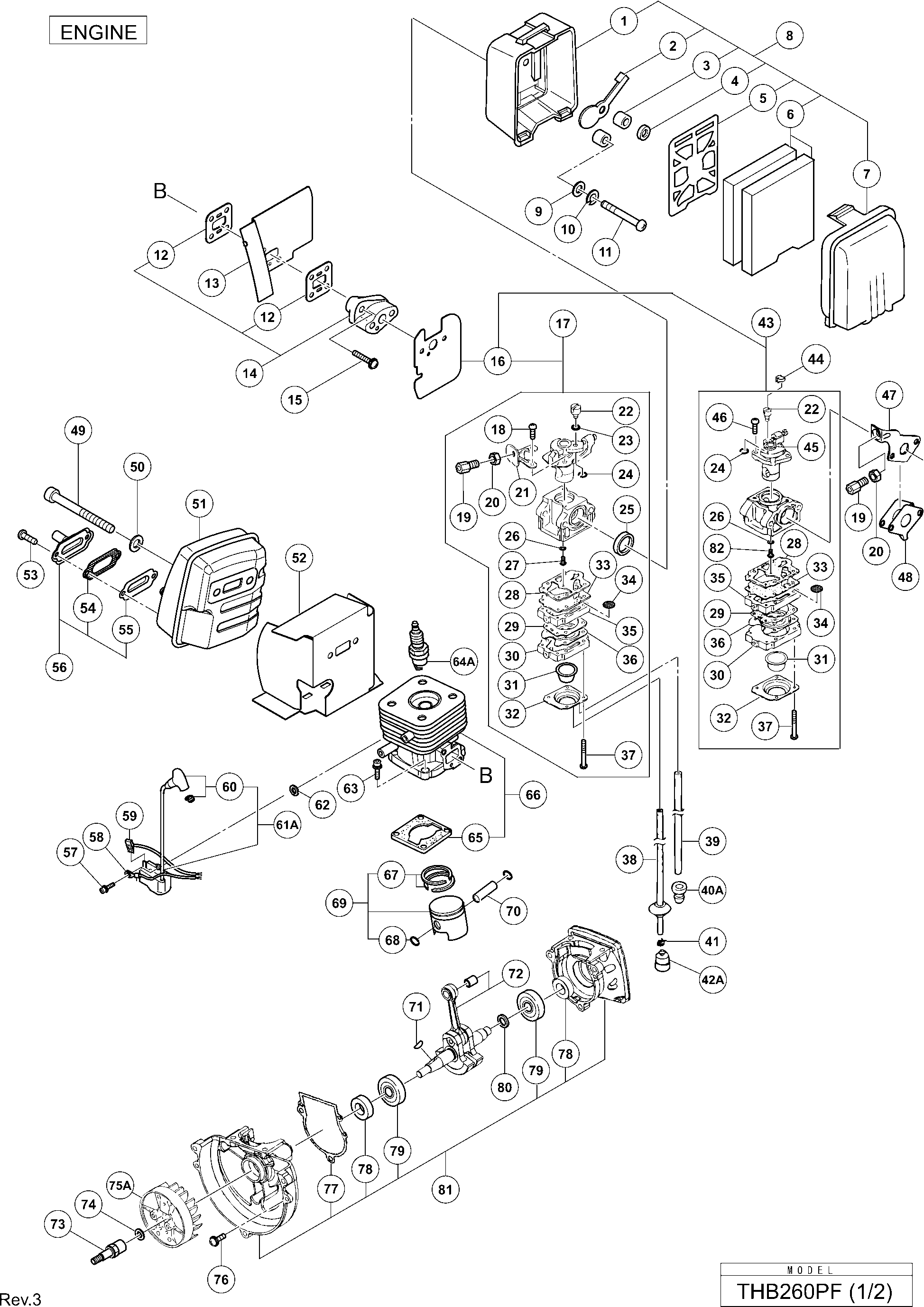

Hikoki THB260PF Zeichnungen und Teile
Auf dem Typenschild sollte die Typenbezeichnung THB260PF stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI THB260PF
Teileliste der Hikoki THB260PF
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Luftfiltergehäuse Rb24e | ||||
| 1 | 6684856 | Luftfiltergehäuse Rb24e | € 14,37 | |
| Drosselventil Rb24e | ||||
| 2 | 6684857 | Drosselventil Rb24e | € 9,90 | |
| Hülse | ||||
| 3 | 6684858 | Hülse | € 4,15 | |
| Distanzstück Rb24e | ||||
| 4 | 6684859 | Distanzstück Rb24e | € 2,08 | |
| Blow Over Check Board Rb24e | ||||
| 5 | 6684860 | Blow Over Check Board Rb24e | € 4,15 | |
| Filterschwamm Rb24e Neue Art.nr.6684861 | ||||
| 6 | 6684861 | Filterschwamm Rb24e Neue Art.nr.6684861 | € 9,10 | |
| Filterkappe Rb24e | ||||
| 7 | 6684862 | Filterkappe Rb24e | € 4,15 | |
| Luftfilter Rb24e Includ.7,84 | ||||
| 8 | 6684863 | Luftfilter Rb24e Includ.7,84 | € 19,32 | |
| kleine Unterlegscheibe Rb24e | ||||
| 9 | 6684864 | kleine Unterlegscheibe Rb24e | € 2,08 | |
| Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
| 10 | 6684662 | Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | € 2,08 | |
| Schraube Cg24ekb nicht mehr lieferbar! alte Art.n | ||||
| 11 | 6684660 | Schraube Cg24ekb nicht mehr lieferbar! alte Art.n | € 2,08 | |
| Nicht bestellbar | ||||
| 12 | 6684865 | Nicht bestellbar | ||
| Trennblech Rb24e | ||||
| 13 | 6684866 | Trennblech Rb24e | € 4,15 | |
| Isolator Set Rb24e Includ.12 | ||||
| 14 | 6684867 | Isolator Set Rb24e Includ.12 | € 11,18 | |
| Sechskantbolzen Cg24ekb | ||||
| 15 | 6684617 | Sechskantbolzen Cg24ekb | € 2,08 | |
| Vergaserdichtung Rb24e | ||||
| 16 | 6684868 | Vergaserdichtung Rb24e | € 3,78 | |
| Kabel Justierer Rb24e | ||||
| 19 | 6684871 | Kabel Justierer Rb24e | € 4,15 | |
| Verschlussmutter Rb24e | ||||
| 20 | 6684872 | Verschlussmutter Rb24e | € 2,08 | |
| Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
| 22 | 6684697 | Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | € 6,23 | |
| Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
| 24 | 6684696 | Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | € 2,08 | |
| O-RING (OUD 550-25100-20) | ||||
| 26 | 6684695 | O-RING (OUD 550-25100-20) | € 4,15 | |
| Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | ||||
| 28 | 6684692 | Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20 | € 28,25 | |
| Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | ||||
| 29 | 6684691 | Membrandichtung Cg24ekb alte Art.nr.475-25153-20 | € 8,30 | |
| Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | ||||
| 31 | 6684689 | Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20 | € 6,23 | |
| Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | ||||
| 32 | 6684688 | Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2 | € 8,30 | |
| Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
| 33 | 6684693 | Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | € 8,30 | |
| Schutzsieb Cg24ekb | ||||
| 34 | 6684700 | Schutzsieb Cg24ekb | € 4,15 | |
| Pumpengehäuse Rb24e | ||||
| 35 | 6684879 | Pumpengehäuse Rb24e | € 60,17 | |
| Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | ||||
| 36 | 6684690 | Dosiermembrane Cg24ekb alte Art.nr. 474-25601-20 | € 17,42 | |
| Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | ||||
| 37 | 6684699 | Stellschraube Cg24ekb alte Art.nr. 548-25151-20 | € 2,08 | |
| Benzinleitung Cg24ekb | ||||
| 38 | 6684618 | Benzinleitung Cg24ekb | € 4,15 | |
| Benzinleitung Rb24e | ||||
| 39 | 6684880 | Benzinleitung Rb24e | € 2,08 | |
| Return Grommet Till 7.2014 | ||||
| 40A | 6697846 | Return Grommet Till 7.2014 | € 1,00 | |
| Clip Cg24ekb | ||||
| 41 | 6684619 | Clip Cg24ekb | € 2,08 | |
| Filterpumpengehäuse Cg24ekb | ||||
| 42A | 6684620 | Filterpumpengehäuse Cg24ekb | € 3,68 | |
| Vergaser Set Wyl266 Includ.16,22,24,26,28,29,31-3 | ||||
| 43 | 6684882 | Vergaser Set Wyl266 Includ.16,22,24,26,28,29,31-3 | € 68,07 | |
| Vergaser Set Wyl260 Includ.16,22,24,26,28-37,45,4 | ||||
| 43 | 6684881 | Vergaser Set Wyl260 Includ.16,22,24,26,28-37,45,4 | € 64,28 | |
| Spannschlosskappe Since C026901 | ||||
| 44 | 6691337 | Spannschlosskappe Since C026901 | € 1,11 | |
| Drosselventil Till B023800 | ||||
| 45 | 6684883 | Drosselventil Till B023800 | € 18,15 | |
| Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
| 46 | 6684698 | Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | € 4,15 | |
| Kabelsatzabdeckung For Asia,aus,nzl | ||||
| 47 | 6684884 | Kabelsatzabdeckung For Asia,aus,nzl | € 1,11 | |
| Reinigungsdichtung For Asia,aus,nzl | ||||
| 48 | 6684885 | Reinigungsdichtung For Asia,aus,nzl | € 1,11 | |
| Sechskantbolzen Cg24ekb | ||||
| 49 | 6684638 | Sechskantbolzen Cg24ekb | € 2,08 | |
| Ring | ||||
| 50 | 6684639 | Ring | € 2,08 | |
| Auspufftopf Comp For Asia,aus,nzl | ||||
| 51 | 6684887 | Auspufftopf Comp For Asia,aus,nzl | € 16,40 | |
| Isolator Rb24e | ||||
| 52 | 6684888 | Isolator Rb24e | € 19,32 | |
| Schraube Cg24ekb alte Art.nr. 994-36040-081 | ||||
| 53 | 6684651 | Schraube Cg24ekb alte Art.nr. 994-36040-081 | € 2,08 | |
| Funkenfänger Rb24e | ||||
| 54 | 6684889 | Funkenfänger Rb24e | € 4,15 | |
| Schalldämpfer Rb24e | ||||
| 55 | 6684890 | Schalldämpfer Rb24e | € 1,89 | |
| Auspuff Rb24e Includ.54,55 | ||||
| 56 | 6684891 | Auspuff Rb24e Includ.54,55 | € 8,30 | |
| Sechskantbolzen Cg24ekb Till H124040 | ||||
| 57 | 6684599 | Sechskantbolzen Cg24ekb Till H124040 | € 2,08 | |
| Nicht mehr lieferbar | ||||
| 58 | 6684892 | Nicht mehr lieferbar | ||
| Kabelstopper Rb24e | ||||
| 59 | 6684893 | Kabelstopper Rb24e | € 2,08 | |
| Steckerkappe Rb24e | ||||
| 60 | 6684894 | Steckerkappe Rb24e | € 8,30 | |
| Ignition Coil Ass'y Includ.60 | ||||
| 61A | 6697896 | Ignition Coil Ass'y Includ.60 | € 17,84 | |
| Unterlegscheibe Cg24ekb | ||||
| 62 | 6684600 | Unterlegscheibe Cg24ekb | € 2,08 | |
| Sechskantbolzen Cg24ekb | ||||
| 63 | 6684586 | Sechskantbolzen Cg24ekb | € 2,08 | |
| Spark Plug Ass'y Bmr7a | ||||
| 64A | 6699316 | Spark Plug Ass'y Bmr7a | € 8,63 | |
| Zylinderdichtung Rb24e | ||||
| 65 | 6684896 | Zylinderdichtung Rb24e | € 2,08 | |
| Zylinder Set Rb24e Includ.65 | ||||
| 66 | 6684897 | Zylinder Set Rb24e Includ.65 | € 75,25 | |
| Kolbenring Cg24ekb | ||||
| 67 | 6684588 | Kolbenring Cg24ekb | € 8,30 | |
| Kolbenstift Cg24ekb | ||||
| 68 | 6684590 | Kolbenstift Cg24ekb | € 2,08 | |
| Zylinder Set Rb24e Includ.67,68 | ||||
| 69 | 6684898 | Zylinder Set Rb24e Includ.67,68 | € 33,09 | |
| Kolbenstift Cg24ekb | ||||
| 70 | 6684591 | Kolbenstift Cg24ekb | € 4,15 | |
| Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | ||||
| 71 | 6684899 | Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20 | € 2,08 | |
| Kurbelwelle | ||||
| 72 | 6684900 | Kurbelwelle | € 24,74 | |
| Spezial Bolzen alte Art.nr. 025-07550-21 | ||||
| 73 | 6695852 | Spezial Bolzen alte Art.nr. 025-07550-21 | € 9,58 | |
| Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
| 74 | 6684611 | Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | € 2,08 | |
| Magneto Rotor | ||||
| 75A | 6600925 | Magneto Rotor | € 12,05 | |
| Sechskantbolzen Rb24e | ||||
| 76 | 6684903 | Sechskantbolzen Rb24e | € 2,08 | |
| Kurbelgehäuse Rb24e | ||||
| 77 | 6684904 | Kurbelgehäuse Rb24e | € 2,08 | |
| Öldichtung Cg24ekb | ||||
| 78 | 6684607 | Öldichtung Cg24ekb | € 4,15 | |
| Kugellager Cg24ekb | ||||
| 79 | 6684608 | Kugellager Cg24ekb | € 3,68 | |
| Getriebewelle Cg24ekb | ||||
| 80 | 6684605 | Getriebewelle Cg24ekb | € 2,08 | |
| Getriebewelle Cg24ekb | ||||
| 80 | 6684604 | Getriebewelle Cg24ekb | € 2,08 | |
| Hauptdüse Nr. 39 | ||||
| 82 | 6684878 | Hauptdüse Nr. 39 | € 4,31 | |
| Hauptdüse Nr. 37 For Asia | ||||
| 82 | 6684877 | Hauptdüse Nr. 37 For Asia | € 3,19 | |
| Gehäusereiniger alte Art.nr. 423-06590-91 Includ. | ||||
| 84 | 6697054 | Gehäusereiniger alte Art.nr. 423-06590-91 Includ. | € 9,87 | |
| Nicht bestellbar | ||||
| 88 | 66A0466 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 89 | 66A0475 | Nicht bestellbar | ||
| Lüfterkopfrohr Rb24e | ||||
| 121 | 6684906 | Lüfterkopfrohr Rb24e | € 18,15 | |
| Röhre | ||||
| 122 | 6684907 | Röhre | € 15,08 | |
| Drosselklappendraht 245+93 For Asia,aus,nzl | ||||
| 123 | 6684909 | Drosselklappendraht 245+93 For Asia,aus,nzl | € 3,19 | |
| Drosselklappenhebel Rb24e | ||||
| 124 | 6684910 | Drosselklappenhebel Rb24e | € 2,08 | |
| Stopp Schalter Rb24e | ||||
| 125 | 6684911 | Stopp Schalter Rb24e | € 11,18 | |
| Sciherheitsblatt Rb24e | ||||
| 126 | 6684912 | Sciherheitsblatt Rb24e | € 2,08 | |
| Schraube Rb24e | ||||
| 127 | 6684913 | Schraube Rb24e | € 2,08 | |
| Stop Button (red) | ||||
| 128A | 6698995 | Stop Button (red) | € 1,00 | |
| Stoppschalter Rb24e | ||||
| 129 | 6684915 | Stoppschalter Rb24e | € 3,78 | |
| Schalldämpfer Set Rb24e | ||||
| 130 | 6684916 | Schalldämpfer Set Rb24e | € 27,53 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 131 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1,02 | |
| Kopfschraube Rb24e | ||||
| 132 | 317751 | Kopfschraube Rb24e | € 2,61 | |
| Geschwindigkeitshebel | ||||
| 133 | 6684917 | Geschwindigkeitshebel | € 2,08 | |
| Unterlegscheibe Rb24e | ||||
| 134 | 6684918 | Unterlegscheibe Rb24e | € 2,08 | |
| Nylon Mutter Rb24e | ||||
| 135 | 305491 | Nylon Mutter Rb24e | € 1,60 | |
| Schraubklemme 1-reihig Div.typen Till 10.1999 For | ||||
| 136 | 938307 | Schraubklemme 1-reihig Div.typen Till 10.1999 For | € 2,06 | |
| Unterstützungsgriff Rb24e | ||||
| 137 | 6684919 | Unterstützungsgriff Rb24e | € 9,90 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 138 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1,02 | |
| Spannbolzen Rb24e | ||||
| 139 | 6684920 | Spannbolzen Rb24e | € 8,30 | |
| Schutznetz Rb24e | ||||
| 140 | 6684921 | Schutznetz Rb24e | € 15,08 | |
| Microschalter Rb24e | ||||
| 141 | 6684922 | Microschalter Rb24e | € 13,26 | |
| Difusor Behälter alte Art.nr. 052-31870-21 | ||||
| 142 | 6696390 | Difusor Behälter alte Art.nr. 052-31870-21 | € 50,18 | |
| Sicherungsmutter M5 (10st) | ||||
| 143 | 949566 | Sicherungsmutter M5 (10st) | € 1,00 | |
| Nicht bestellbar | ||||
| 145 | 6684924 | Nicht bestellbar | ||
| Ventilator (1) | ||||
| 146 | 6684925 | Ventilator (1) | € 13,73 | |
| Ring | ||||
| 147 | 6684926 | Ring | € 1,89 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 149 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1,02 | |
| Nicht bestellbar | ||||
| 150A | 66A5660 | Nicht bestellbar | ||
| Gehäsusefeder Set Rb24e | ||||
| 151 | 6684928 | Gehäsusefeder Set Rb24e | € 20,06 | |
| Schalterabdeckung Rb24e | ||||
| 152 | 6684929 | Schalterabdeckung Rb24e | € 2,08 | |
| Feder Rb24e | ||||
| 153 | 6684930 | Feder Rb24e | € 2,08 | |
| Bolzen Rb24e | ||||
| 154 | 6684931 | Bolzen Rb24e | € 8,30 | |
| Schneidschraube D5x20 M.flansch H41mb | ||||
| 155 | 302089 | Schneidschraube D5x20 M.flansch H41mb | € 1,02 | |
| U-mutter Rb24e | ||||
| 156 | 6684932 | U-mutter Rb24e | € 2,08 | |
| Häcksler Rb24e | ||||
| 157 | 6684933 | Häcksler Rb24e | € 9,00 | |
| Sechskantbolzen Rb24e | ||||
| 158 | 6684934 | Sechskantbolzen Rb24e | € 2,08 | |
| Federscheibe Cg24ekd | ||||
| 159 | 6684834 | Federscheibe Cg24ekd | € 2,08 | |
| Lüftergehäuse | ||||
| 160 | 6696391 | Lüftergehäuse | € 692,12 | |
| Fuel Tank Cap Ass'y Includ.100 | ||||
| 161A | 6698402 | Fuel Tank Cap Ass'y Includ.100 | € 4,07 | |
| Tank Cap Chain | ||||
| 162A | 6698732 | Tank Cap Chain | € 1,16 | |
| Hauptkabel Rb24e | ||||
| 164 | 6684936 | Hauptkabel Rb24e | € 2,08 | |
| Starterscheibe Rb24e Till Eo99999 | ||||
| 181 | 6684937 | Starterscheibe Rb24e Till Eo99999 | € 6,23 | |
| Seilzugstartergehäuse Rb24e Includ.183-190 Till E | ||||
| 182 | 6684938 | Seilzugstartergehäuse Rb24e Includ.183-190 Till E | € 22,70 | |
| SET SCREW (OLD 839-03045-20) | ||||
| 183 | 6684679 | SET SCREW (OLD 839-03045-20) | € 2,08 | |
| Seilzug Strebe Rb24e Till Eo99999 | ||||
| 184 | 6684939 | Seilzug Strebe Rb24e Till Eo99999 | € 2,08 | |
| Schwenkhebel Rb24e Till Eo99999 | ||||
| 185 | 6684940 | Schwenkhebel Rb24e Till Eo99999 | € 2,08 | |
| Starter f. Seilhaspel Rb24e Since En90001(till 10 | ||||
| 186 | 6684941 | Starter f. Seilhaspel Rb24e Since En90001(till 10 | € 6,23 | |
| Rückholfeder Rb24e Till Eo99999 | ||||
| 187 | 6684942 | Rückholfeder Rb24e Till Eo99999 | € 9,10 | |
| Seil Till Eo99999 | ||||
| 188 | 6684943 | Seil Till Eo99999 | € 4,15 | |
| Seilzugstarter Gehäuse Rb24e Since En90001(till 1 | ||||
| 189 | 6684944 | Seilzugstarter Gehäuse Rb24e Since En90001(till 1 | € 16,69 | |
| Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | ||||
| 190 | 6684680 | Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo | € 2,08 | |
| Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | ||||
| 191 | 6684682 | Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | € 2,08 | |
| Riemenscheibe Till 7.2014 | ||||
| 193A | 6696471 | Riemenscheibe Till 7.2014 | € 4,94 | |
| Seilzugstartergehäuse Includ.60-63 Till 7.2014 | ||||
| 194 | 6696572 | Seilzugstartergehäuse Includ.60-63 Till 7.2014 | € 9,87 | |
| Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | ||||
| 195 | 6693633 | Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | € 1,11 | |
| Starter f. Seilhaspel Rb24e Since En90001(till 10 | ||||
| 196 | 6684941 | Starter f. Seilhaspel Rb24e Since En90001(till 10 | € 6,23 | |
| Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
| 197 | 6684675 | Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | € 11,18 | |
| Seilzugstarter Gehäuse Rb24e Since En90001(till 1 | ||||
| 198 | 6684944 | Seilzugstarter Gehäuse Rb24e Since En90001(till 1 | € 16,69 | |
| Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
| 199 | 6693168 | Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | € 2,24 | |
| Startergriff alte Art.nr.785-01620-20 Till 7.2014 | ||||
| 200 | 6693227 | Startergriff alte Art.nr.785-01620-20 Till 7.2014 | € 3,19 | |
| Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | ||||
| 201 | 6684681 | Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90 | € 12,78 | |
| Seilzugstarter Gehäuse alte Art.nr. 762-0735a-90 | ||||
| 202A | 6692993 | Seilzugstarter Gehäuse alte Art.nr. 762-0735a-90 | € 23,43 | |
| Cam Plate For (s) Type Since 9.2013 For Aus | ||||
| 203A | 6699996 | Cam Plate For (s) Type Since 9.2013 For Aus | € 2,47 | |
| Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | ||||
| 204 | 6684677 | Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20 | € 8,30 | |
| Starter Rope Reel For (s) Type Since 9.2013 For A | ||||
| 205A | 6699997 | Starter Rope Reel For (s) Type Since 9.2013 For A | € 8,14 | |
| Anlasser alte Art.nr. 772-0735a-80 Since 11.2012 | ||||
| 206 | 6693041 | Anlasser alte Art.nr. 772-0735a-80 Since 11.2012 | € 8,57 | |
| Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | ||||
| 207 | 6684674 | Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo | € 4,15 | |
| Till 8.2013 For Aus | ||||
| 209 | 6699691 | Till 8.2013 For Aus | € 5,90 | |
| Combi Box Spanner 13x19 Plus Except For Usa,can | ||||
| 501 | 6684979 | Combi Box Spanner 13x19 Plus Except For Usa,can | € 4,15 | |
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
