Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki THT-2100SB'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki THT-2100SB

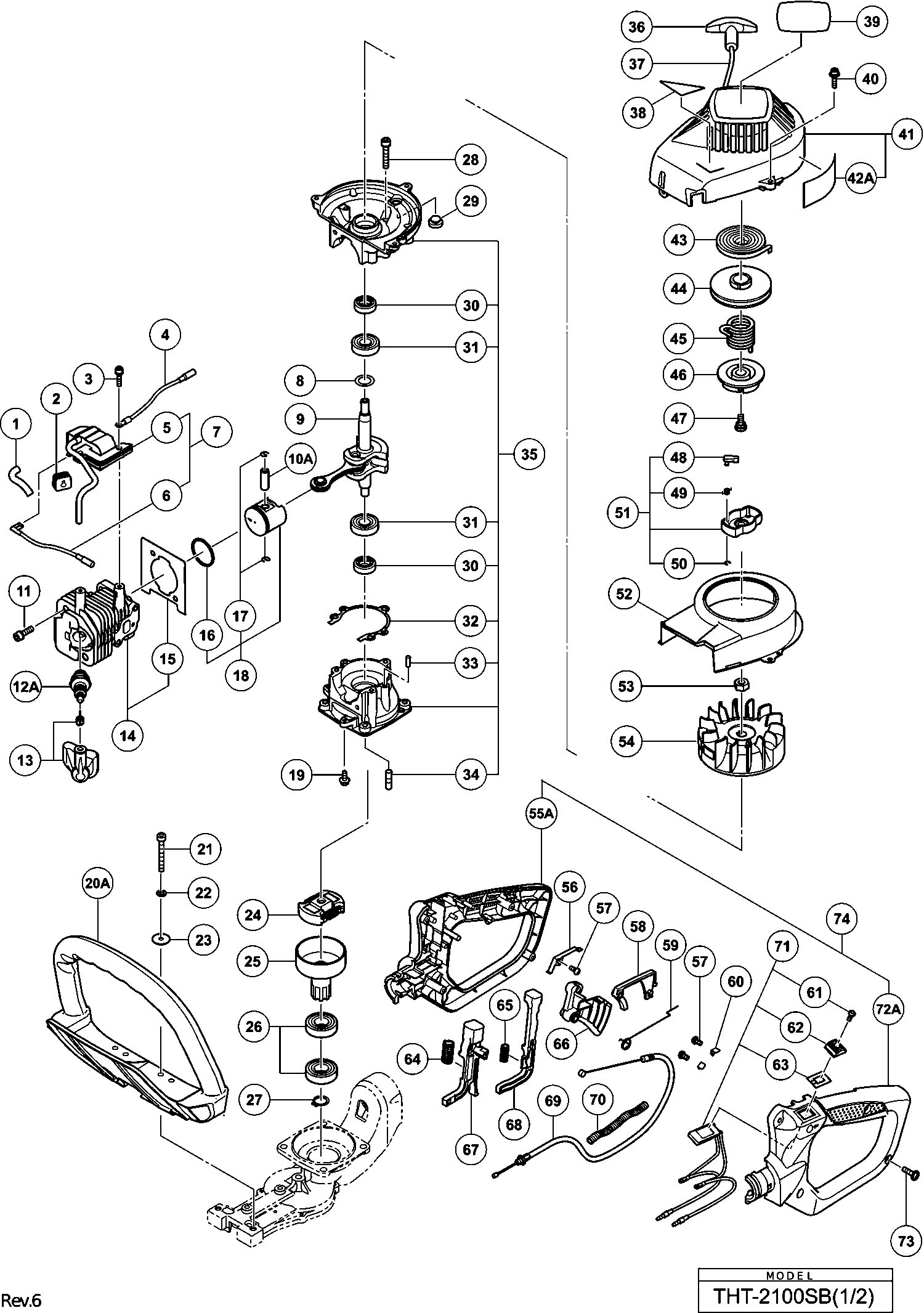

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki THT-2100SB

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Isolierte Röhre Cg24ekb
1 6684597 2.15 2.56

Gummidichtung
2 6688050 1.15 1.37

Sechskantbolzen Cg24ekb Till H124040
3 6684599 2.15 2.56

Kabel
4 6688477 2.31 2.75

Kabel 200m
6 6687918 3.30 3.93

Getriebewelle Cg24ekb
8 6684604 2.15 2.56

Getriebewelle Cg24ekb
8 6684605 2.15 2.56

Kurbelwelle kpl. alte Art.nr. 046-06621-80
9 6686208 40.24 47.88

Kolbenstift
10A 6696944 3.33 3.96

Sechskantbolzen Cg24ekb
11 6684586 2.15 2.56

Zündkerzenbaugruppe Bpmr6a (alt 6685086)
12A 6699319 8.91 10.61

Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
13 6687476 4.45 5.30

Zylinder-set alte Art.nr. 001-0650a-90
14 6685480 40.24 47.88

Zylinderdichtung alte Art.nr. 017-06500-20
15 6685744 1.15 1.37

Kolbenring
16 6686118 4.45 5.30

Kolbenstift Cg24ekb
17 6684590 2.15 2.56

Kolbenset alte Art.nr. 030-00070-90
18 6685869 15.58 18.53

Bolzen 4x12ps alte Art.nr. 994-25040-128
19 6695441 1.15 1.37

Handgriff
20A 6699079 5.25 6.25

Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
21 6695054 1.15 1.37

Federscheibe Cg24ekd
22 6684834 2.15 2.56

Ring
23 6689680 1.15 1.37

Kupplung kpl.
24 6688494 9.74 11.59

Kupplungszylinder kpl.
25 6688570 17.70 21.06

Kugellager #6002z
26 6695538 6.60 7.85

Anschlagring außen C-15 alte Art.nr. 993-50015-00
27 6695285 1.15 1.37

Sechskantbolzen Cg24ekb
28 6684786 2.15 2.56

Anti Vibrationsgummi
29 6691822 1.15 1.37

Öldichtung Cg24ekb
30 6684607 4.29 5.10

Kugellager Cg24ekb
31 6684608 3.80 4.52

Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
32 6686720 1.15 1.37

Drückstift 4x12 alte Art.nr. 999-05041-203
33 6695521 1.15 1.37

Bolzen 6x22 alte Art.nr. 100-02100-20
34 6686771 1.15 1.37

Kurbelgehäuse kpl. alte Art.nr. 072-06500-90
35 6686574 42.20 50.22

Startergriff alte Art.nr. 785-06410-20
36 6693237 1.15 1.37

Seil alte Art-nr.783-0651h-20
37 6693172 2.31 2.75

Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184
40 6695502 1.15 1.37

Lüftergehäuse
41 6687014 16.94 20.16

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
43 6684675 11.55 13.74

Seilscheibenstarter alte Art.nr. 774-0651h-20
44 6693072 5.11 6.08

Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
45 6684677 8.58 10.20

Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20
46 6684678 6.44 7.66

Einstellschraube (alte 839-03045-20)
47 6684679 2.15 2.56

Startersperre Cg24ekb alte Art.nr.788-0651h-20
48 6684685 4.29 5.10

Feder f. Startersperre Cg24ekb
49 6684684 4.29 5.10

D4e Sicherungsring (alt 993-55040-001)
50 6685101 1.15 1.37

Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
51 6684681 13.20 15.71

Deflektor alte Art.nr. 132-06602-20
52 6687209 6.44 7.66

Sechskantmutter Cg24ekb
53 6684612 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
54 6687396

Keine Informationen verfügbar, nicht bestellbar
55A 6698868

Masseklemme
56 6696350 1.05 1.25

Gewindeschraube D3
57 696352 1.13 1.34

Sicherheitshebel
58 6696344 1.05 1.25

Drosselhebelfeder
59 6696345 1.05 1.25

Lappen
60 6696355 1.05 1.25

Schraube Rb24e
61 6684913 2.15 2.56

Halteknopf
62 6688366 1.15 1.37

Halteknopf Markierung alte Art.nr. 925-33160-20
63 6694588 1.15 1.37

Feder A
64 6696348 1.05 1.25

Feder B
65 6696349 1.05 1.25

Drosselhebel
66 6696343 1.05 1.25

Rasthebel
67 6696346 1.05 1.25

Klemmhebel
68 6696347 1.05 1.25

Keine Informationen verfügbar, nicht bestellbar
69 6698827

Schutzrohr 130l alte Art.nr. 164-07013-01
70 6687521 1.15 1.37

Stoppschalter Includ.63-65
71 6696354 14.19 16.88

Griff (b)
72A 6698869 4.65 5.53

Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
73 305812 1.04 1.23

Nicht mehr lieferbar, kein Ersatz
74 6698870

Schneidschraube Cg24ekb
91 6684636 2.15 2.56

Schalldämpferschutz alte Art.-nr.738-06500-20
92 6692795 6.93 8.24

Sechskantbolzen
93 6685114 1.15 1.37

Ring
94 6684661 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
95 6692481

Hitzeschutz alte Art.nr. 133-06500-20
96 6687252 2.31 2.75

Schalldämpferdichtung alte Art.-nr.737-06500-20
97 6692744 1.15 1.37

Einlaufstutzendichtung
98 6689891 1.15 1.37

Vergaser Isolator Set, Reserve
99 6689966 6.93 8.24

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
100 6695515 1.15 1.37

Vergaserdichtung
101 6689839 1.15 1.37

Drosselklappenfixierdraht Cg24ekb
102 6684629 4.29 5.10

Vergaserdichtung (ALT 402-0602K-21/6689836)
103 6684615 2.15 2.56

Vergaser Set neue Art.nr.6690487 Since B028601
104 6690487 72.30 86.04

Keine Informationen verfügbar, nicht bestellbar
105 6684628

Keine Informationen verfügbar, nicht bestellbar
106 6695670

Filtergehäuse kpl. alte Art.nr. 423-06500-81
107 6690119 4.45 5.30

Filtergehäuse kpl.
107 6690122 4.45 5.30

Manschette 7.5
108 6690804 1.15 1.37

Drosselventil alte Art.nr.528-06500-20 Till B0286
109 6691272 2.31 2.75

Drosselventil alte Art.nr.528-0650t-20 Since B028
109 6691274 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
110 6684658

Kontrollschild alte Art.nr.476-01700-20
111 6690843 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
112 6684662 2.15 2.56

Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
113 6684660 2.15 2.56

Filter Schwamm
114 6690364 1.15 1.37

Filterabdeckung
115 6690415 5.28 6.28

Spezialschraube
116 6689737 1.15 1.37

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
117 6684697 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
118 6684696 2.15 2.56

O-RING (ALT 550-25100-20)
119 6684695 4.29 5.10

Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since
120 6691888 6.28 7.47

Hauptdüse alte Art.nr.599-2000w-40 Till B023800
120 6691845 4.45 5.30

Schutzsieb Cg24ekb
121 6684700 4.29 5.10

Pumpengehäuse alte Art.nr.575-25147-80
122 6691430 36.15 43.02

Membranabdeckung
123 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
124 6691312 1.15 1.37

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
125 6684698 4.29 5.10

Drosselventil Till B023800
126 6684883 18.75 22.31

Pumpendichtung alte Art.nr.577-25100-20
127 6691457 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
128 6684693 8.58 10.20

Membran Verpackung
129 6685220 2.31 2.75

Dosiermembrane alte Art.nr474-25001-80. Till B027
130 6690827 11.71 13.94

Hauptpumpe
131 6685139 5.94 7.07

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
132 6692347 1.15 1.37

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
133 6692244 1.15 1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
134 6695505 1.15 1.37

Behalter
135 6696360 4.05 4.82

NMLB
135 6696361 4.05 4.82

Lufteinlass alte Art.nr.564-06611-90 Includ.135,1
136 6691389 10.23 12.17

Entlüftungsventil alte Art.nr.646-06612-90 For Au
138 6692171 4.95 5.89

Keine Informationen verfügbar, nicht bestellbar
139 6684625

Tankdeckel alte Art.nr.595-06516-90
140 6691763 7.59 9.03

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
141 6692347 1.15 1.37

Rückkehr Dichtung (alt 6684627)
142A 6697846 1.04 1.23

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
143 6688643 1.15 1.37

Clip Cg24ekb
144 6684619 2.15 2.56

Pumpenfilter
145A 6698874 12.00 14.28

Kraftstoffleitung
146A 6698715 9.75 11.60

Messer Abdeckung alte Art.nr. 138-33168-20
147 6687301 8.41 10.01

Schutzblech alte Art.nr. 135-33191-20
148 6687275 2.31 2.75

Flanschmutter 6 alte Art.nr. 991-82060-001
149 6695170 1.15 1.37

Schutzplatte
150A 6601209 13.86 16.50

Mutter 6 Ups-p alte Art.nr. 991-87060-001
152 6695175 1.15 1.37

Ring
153 6684639 2.15 2.56

Kabelklemme kpl.
154 6688008 1.15 1.37

Federmutter 6 alte Art.nr. 994-40060-011
155 6695475 1.15 1.37

Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
156 6695495 1.15 1.37

Nicht mehr lieferbar, kein Ersatz
157 6696359

Keine Informationen verfügbar, nicht bestellbar
158A 6698784

GETRIEBEGEHÄUSE (A)
159A 6699126 18.43 21.93

Messerführung 625.5l M6 alte 122-33178-20
161 6687137 24.20 28.80

Führungsplatte alte Art.nr. 075-33160-20
162 6686612 1.15 1.37

Nockenstab alte Art.nr. 101-33190-20
163 6686811 5.78 6.87

Messer A (591.5l) alte Art.nr. 120-33160-22
164 6687084 42.20 50.22

Zahnrad 2
165A 6698761 18.15 21.60

Dichtung Getriebegehäuse alte Art.nr.303-33160-20
166 6688909 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
167 6692100

Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
168 6695075 1.15 1.37

Ring
169 6687187 1.15 1.37

Bolzen
170 6687158 1.15 1.37

Dichtgummi
171 6686654 1.15 1.37

Sechskantbolzen 4x10s alte Art.nr. 6695484
172 6695484 1.15 1.37

Gummidichtung f. Kraftstoffleitung
173 6688156 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
501 6684813

Schraubenschlüssel Combi Box 10x19 plus alte Art.
502 6685997 4.45 5.30
