Hikoki THT-2520SB Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung THT-2520SB stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

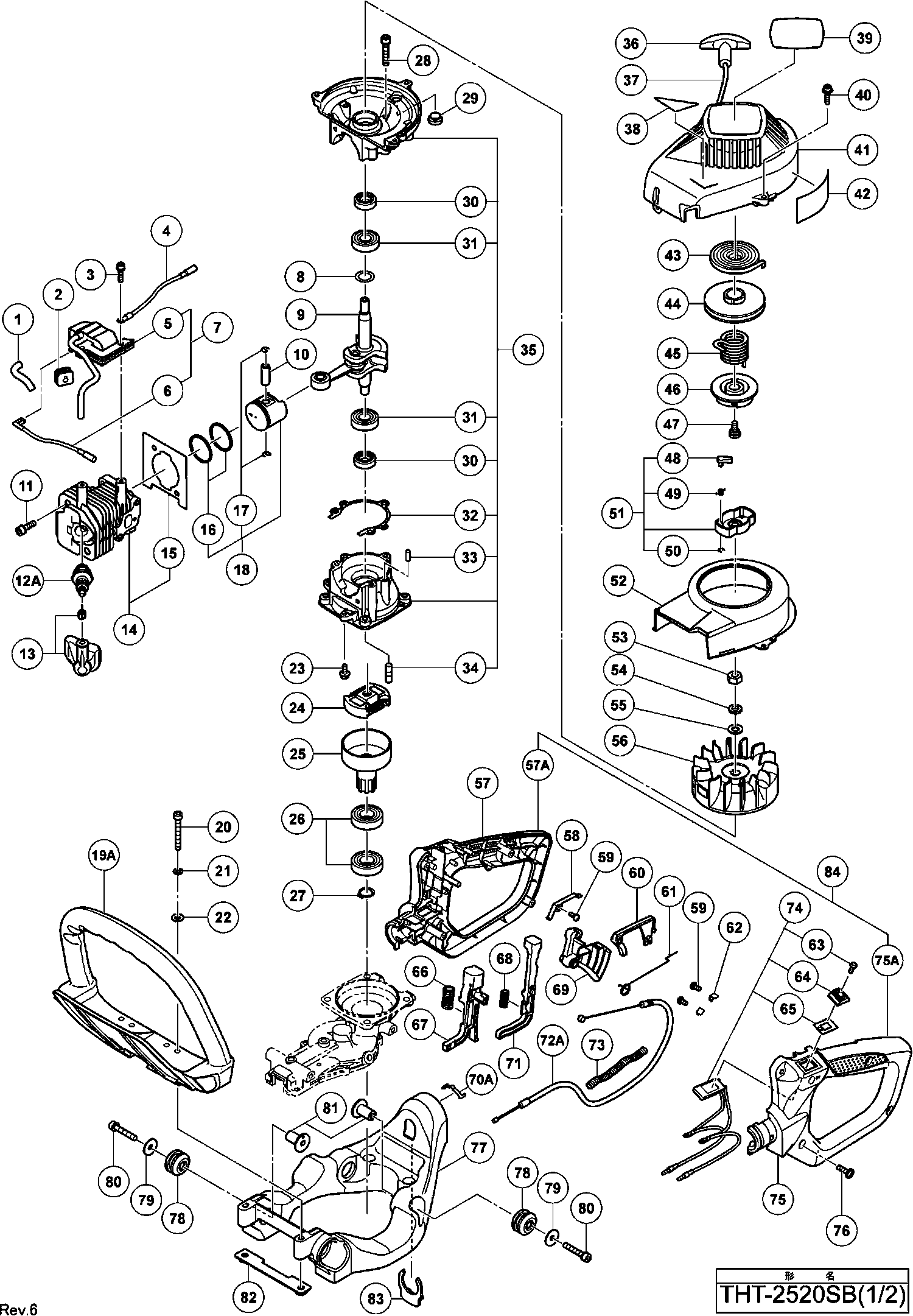

Zeichnungen der HIKOKI THT-2520SB

Teileliste der Hikoki THT-2520SB

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Isolierte Röhre Cg24ekb
16684597Isolierte Röhre Cg24ekb€ 2.08
Gummidichtung
26688050Gummidichtung€ 1.11
Sechskantbolzen Cg24ekb Till H124040
36684599Sechskantbolzen Cg24ekb Till H124040€ 2.08
Kabel
46688477Kabel€ 2.24
Kabel 200m
66687918Kabel 200m€ 3.19
Getriebewelle Cg24ekb
86684604Getriebewelle Cg24ekb€ 2.08
Getriebewelle Cg24ekb
86684605Getriebewelle Cg24ekb€ 2.08
Kurbelwelle kpl. alte Art.nr. 046-06500-80
96686205Kurbelwelle kpl. alte Art.nr. 046-06500-80€ 69.99
Kolbenstift Cg24ekb
106684591Kolbenstift Cg24ekb€ 4.15
Sechskantbolzen Cg24ekb
116684586Sechskantbolzen Cg24ekb€ 2.08
Spark Plug Ass'y Bpmr6a
12A6699319Spark Plug Ass'y Bpmr6a€ 8.63
Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
136687476Zündkerzenkappe kpl. alte Art.nr. 157-06500-91€ 4.31
Zylinder-set alte Art.nr. 001-06600-90
146685481Zylinder-set alte Art.nr. 001-06600-90€ 42.89
Zylinderdichtung alte Art.nr. 017-06500-20
156685744Zylinderdichtung alte Art.nr. 017-06500-20€ 1.11
Kolbenring Cg24ekb
166684588Kolbenring Cg24ekb€ 8.30
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
176686028Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0€ 1.11
Kolben Set Reserve alte Art.nr. 030-06600-90
186685893Kolben Set Reserve alte Art.nr. 030-06600-90€ 21.53
Handle
19A6699079Handle€ 5.08
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403
206695054Sechskantbolzen 5x40 alte Art.nr. 990-51050-403€ 1.11
Federscheibe Cg24ekd
216684834Federscheibe Cg24ekd€ 2.08
Unterlegscheibe Rb24e
226684918Unterlegscheibe Rb24e€ 2.08
Bolzen 4x12ps alte Art.nr. 994-25040-128
236695441Bolzen 4x12ps alte Art.nr. 994-25040-128€ 1.11
Kupplung kpl.
246688494Kupplung kpl.€ 9.43
Kupplungszylinder kpl.
256688570Kupplungszylinder kpl.€ 17.13
Kugellager #6002z
266695538Kugellager #6002z€ 6.39
Anschlagring außen C-15 alte Art.nr. 993-50015-00
276695285Anschlagring außen C-15 alte Art.nr. 993-50015-00€ 1.11
Sechskantbolzen Cg24ekb
286684786Sechskantbolzen Cg24ekb€ 2.08
Anti Vibrationsgummi
296691822Anti Vibrationsgummi€ 1.11
Öldichtung Cg24ekb
306684607Öldichtung Cg24ekb€ 4.15
Kugellager Cg24ekb
316684608Kugellager Cg24ekb€ 3.68
Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
326686720Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-€ 1.11
Drückstift 4x12 alte Art.nr. 999-05041-203
336695521Drückstift 4x12 alte Art.nr. 999-05041-203€ 1.11
Bolzen 6x22 alte Art.nr. 100-02100-20
346686771Bolzen 6x22 alte Art.nr. 100-02100-20€ 1.11
Kurbelgehäuse kpl. alte Art.nr. 072-06500-90
356686574Kurbelgehäuse kpl. alte Art.nr. 072-06500-90€ 40.85
Startergriff alte Art.nr. 785-06410-20
366693237Startergriff alte Art.nr. 785-06410-20€ 1.11
Seil alte Art-nr.783-0651h-20
376693172Seil alte Art-nr.783-0651h-20€ 2.24
Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184
406695502Sechskantbolzen 4x18ps alte Art.nr. 994-63040-184€ 1.11
Lüftergehäuse
416687014Lüftergehäuse€ 16.40
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
436684675Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti€ 11.18
Seilscheibenstarter alte Art.nr. 774-0651h-20
446693072Seilscheibenstarter alte Art.nr. 774-0651h-20€ 4.95
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
456684677Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20€ 8.30
Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20
466684678Nockenscheibe Cg24ekb alte Art.nr. 759-0651h-20€ 6.23
SET SCREW (OLD 839-03045-20)
476684679SET SCREW (OLD 839-03045-20)€ 2.08
Startersperre Cg24ekb alte Art.nr.788-0651h-20
486684685Startersperre Cg24ekb alte Art.nr.788-0651h-20€ 4.15
Feder f. Startersperre Cg24ekb
496684684Feder f. Startersperre Cg24ekb€ 4.15
D4eretainingringnew
506685101D4eretainingringnew€ 1.11
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
516684681Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90€ 12.78
Deflektor alte Art.nr. 132-06602-20
526687209Deflektor alte Art.nr. 132-06602-20€ 6.23
Sechskantmutter Cg24ekb
536684612Sechskantmutter Cg24ekb€ 2.08
Ring
546684971Ring€ 1.00
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
556684611Unterlegscheibe Cg24ekb Neue Art.nr. 6684611€ 2.08
Magnetzünder Rotor kpl alte Art.nr. 155-21523-80
566687389Magnetzünder Rotor kpl alte Art.nr. 155-21523-80€ 25.33
Handle A
57A6698868Handle A€ 4.94
Masseklemme
586696350Masseklemme€ 1.02
Tapping Screw D3x6
59696352Tapping Screw D3x6€ 1.09
Sicherheitshebel
606696344Sicherheitshebel€ 1.02
Drosselhebelfeder
616696345Drosselhebelfeder€ 1.02
Lappen
626696355Lappen€ 1.02
Schraube Rb24e
636684913Schraube Rb24e€ 2.08
Halteknopf
646688366Halteknopf€ 1.11
Halteknopf Markierung alte Art.nr. 925-33160-20
656694588Halteknopf Markierung alte Art.nr. 925-33160-20€ 1.11
Feder A
666696348Feder A€ 1.02
Rasthebel
676696346Rasthebel€ 1.02
Feder B
686696349Feder B€ 1.02
Drosselhebel
696696343Drosselhebel€ 1.02
Click Spring
70A6698784Click Spring€ 1.16
Klemmhebel
716696347Klemmhebel€ 1.02
Throttle Wire Comp.
72A6698828Throttle Wire Comp.€ 3.05
Schutzrohr 150l 164-07015-01
736687524Schutzrohr 150l 164-07015-01€ 1.11
Stoppschalter Includ.63-65
746696354Stoppschalter Includ.63-65€ 13.73
Handle B
75A6698869Handle B€ 4.50
Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b
76305812Schneidschraube D4x16 Mit Flansch (schwarz), Cm9b€ 1.00
Befestigungsrahmen
776696363Befestigungsrahmen€ 8.57
Dämpfer B
786688412Dämpfer B€ 1.11
Ring
796689680Ring€ 1.11
Sechskantbolzen Cg24ekb
806684786Sechskantbolzen Cg24ekb€ 2.08
Dämpfer Manschette B
816688485Dämpfer Manschette B€ 1.11
Bedienhebel kompl. alte Art.nr. 040-33160-80
826686111Bedienhebel kompl. alte Art.nr. 040-33160-80€ 2.24
Clip
836696359Clip€ 1.02
Nicht mehr lieferbar
846698870Nicht mehr lieferbar
Schneidschraube Cg24ekb
916684636Schneidschraube Cg24ekb€ 2.08
Schalldämpferschutz alte Art.-nr.738-06600-20
926692799Schalldämpferschutz alte Art.-nr.738-06600-20€ 5.43
Sechskantbolzen
936685114Sechskantbolzen€ 1.11
Ring
946684661Ring€ 2.08
Schalldämpfer Set alte Art.-nr.704-06504-91
956692477Schalldämpfer Set alte Art.-nr.704-06504-91€ 12.62
Hitzeschutz alte Art.nr. 133-06500-20
966687252Hitzeschutz alte Art.nr. 133-06500-20€ 2.24
Schalldämpferdichtung alte Art.-nr.737-06500-20
976692744Schalldämpferdichtung alte Art.-nr.737-06500-20€ 1.11
Einlaufstutzendichtung
986689891Einlaufstutzendichtung€ 1.11
Vergaser Isolator Set, Reserve
996689966Vergaser Isolator Set, Reserve€ 6.70
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
1006695515Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254€ 1.11
Vergaserdichtung
1016689839Vergaserdichtung€ 1.11
Vergaser Set neue Art.nr.6690487 Since B028601
1026690487Vergaser Set neue Art.nr.6690487 Since B028601€ 69.99
Nicht bestellbar
1036684628Nicht bestellbar
Nicht bestellbar
1046695670Nicht bestellbar
Filtergehäuse kpl. alte Art.nr. 423-06500-81
1056690119Filtergehäuse kpl. alte Art.nr. 423-06500-81€ 4.31
Manschette 7.5
1066690804Manschette 7.5€ 1.11
Drosselventil alte Art.nr.528-0650t-20 Since B028
1076691274Drosselventil alte Art.nr.528-0650t-20 Since B028€ 2.24
Ring
1086684658Ring€ 2.08
Kontrollschild alte Art.nr.476-01700-20
1096690843Kontrollschild alte Art.nr.476-01700-20€ 1.11
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
1106684662Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01€ 2.08
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
1116684660Schraube Cg24ekb nicht mehr lieferbar! alte Art.n€ 2.08
Filter Schwamm
1126690364Filter Schwamm€ 1.11
Filterabdeckung
1136690417Filterabdeckung€ 5.75
Spezialschraube
1146689737Spezialschraube€ 1.11
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
1156684697Spannschloss Cg24ekb alte Art.nr. 539-25120-20€ 6.23
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
1166684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2.08
O-RING (OUD 550-25100-20)
1176684695O-RING (OUD 550-25100-20)€ 4.15
Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since
1186691888Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since€ 6.07
Schutzsieb Cg24ekb
1196684700Schutzsieb Cg24ekb€ 4.15
Pumpengehäuse alte Art.nr.575-25147-80
1206691430Pumpengehäuse alte Art.nr.575-25147-80€ 34.99
Membranabdeckung
1216685222Membranabdeckung€ 4.31
Schrauben Set alte Art.nr.548-25101-20
1226691312Schrauben Set alte Art.nr.548-25101-20€ 1.11
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
1236684698Drosselschrauben Set Cg24ekb alte Art.nr. 548-251€ 4.15
Drosselventil Till B023800
1246684883Drosselventil Till B023800€ 18.15
Pumpendichtung alte Art.nr.577-25100-20
1256691457Pumpendichtung alte Art.nr.577-25100-20€ 6.87
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
1266684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 8.30
Membran Verpackung
1276685220Membran Verpackung€ 2.24
Dosiermembrane alte Art.nr474-25001-80. Till B027
1286690827Dosiermembrane alte Art.nr474-25001-80. Till B027€ 11.34
Hauptpumpe
1296685139Hauptpumpe€ 5.75
Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
1306692347Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504€ 1.11
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
1316692244Manschette 5.8 alte Art.nr.659-00801-20 Till G103€ 1.11
Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
1326695505Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185€ 1.11
Nicht mehr lieferbar
1336696361Nicht mehr lieferbar
Behalter
1336696360Behalter€ 3.92
Lufteinlass alte Art.nr.564-06611-90 Includ.135,1
1346691389Lufteinlass alte Art.nr.564-06611-90 Includ.135,1€ 9.90
Entlüftungsventil alte Art.nr.646-06612-90 For Au
1366692171Entlüftungsventil alte Art.nr.646-06612-90 For Au€ 4.79
Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
1376692346Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504€ 1.11
Return Grommet Till 7.2014
138A6697846Return Grommet Till 7.2014€ 1.00
Clip Cg24ekb
1396684619Clip Cg24ekb€ 2.08
Pump Filter
140A6698874Pump Filter€ 11.62
Fuel Pipe
141A6698715Fuel Pipe€ 9.44
Nicht bestellbar
1426684625Nicht bestellbar
Tankdeckel alte Art.nr.595-06516-90
1436691763Tankdeckel alte Art.nr.595-06516-90€ 7.34
Tankdeckel alte Art.nr.595-00072-90 Includ.142 Fo
1436691714Tankdeckel alte Art.nr.595-00072-90 Includ.142 Fo€ 4.31
Guard Plate
144A6698894Guard Plate€ 1.16
U-nut M6
145A6698946U-nut M6€ 2.03
Aufnahmeplatte
1486690762Aufnahmeplatte€ 3.19
Mutter 6 Ups-p alte Art.nr. 991-87060-001
1496695175Mutter 6 Ups-p alte Art.nr. 991-87060-001€ 1.11
Ring
1506684639Ring€ 2.08
Getriebegehäuse
1516688684Getriebegehäuse€ 14.64
GREASE NIPPLE COMP. (OLD 300-32250-80)
1526688643GREASE NIPPLE COMP. (OLD 300-32250-80)€ 1.11
Federmutter 6 alte Art.nr. 994-40060-011
1536695475Federmutter 6 alte Art.nr. 994-40060-011€ 1.11
Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
1546695495Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184€ 1.11
Führungsschiene alte Art.nr. 122-33191-20
1556687144Führungsschiene alte Art.nr. 122-33191-20€ 25.33
Führungsplatte alte Art.nr. 075-33160-20
1566686612Führungsplatte alte Art.nr. 075-33160-20€ 1.11
Nockenstab alte Art.nr. 101-33190-20
1576686811Nockenstab alte Art.nr. 101-33190-20€ 5.59
Gear 2 Comp.
159A6698773Gear 2 Comp.€ 18.23
Dichtung Getriebegehäuse alte Art.nr.303-33160-20
1606688909Dichtung Getriebegehäuse alte Art.nr.303-33160-20€ 1.11
Getriebegehäuseabdeckung alte Art.nr.630-33165-20
1616692101Getriebegehäuseabdeckung alte Art.nr.630-33165-20€ 6.07
Kugellager 608 Zz
1626695547Kugellager 608 Zz€ 3.19
Antriebsgehäuse B alte Art.nr. 301-36160-80 Inclu
1636695985Antriebsgehäuse B alte Art.nr. 301-36160-80 Inclu€ 9.29
Sechskantbolzen Cg24ekb
1646684595Sechskantbolzen Cg24ekb€ 2.08
Nicht bestellbar
165A6698764Nicht bestellbar
AFDICHT RUBBER
1666686654AFDICHT RUBBER€ 1.11
Nicht bestellbar
167A6698886Nicht bestellbar
Bolt (a)
168A6698887Bolt (a)€ 3.05
Sechskantbolzen 4x10s alte Art.nr. 6695484
1696695484Sechskantbolzen 4x10s alte Art.nr. 6695484€ 1.11
Fuel Grommet Till 7.2014
1706698931Fuel Grommet Till 7.2014€ 3.34
Blade Ass'y Includ.144a,145a,165a,167a,168a
1716698774Blade Ass'y Includ.144a,145a,165a,167a,168a€ 73.60
Nicht bestellbar
5016684813Nicht bestellbar
Schraubenschlüssel Combi Box 10x19 plus alte Art.
5026685997Schraubenschlüssel Combi Box 10x19 plus alte Art.€ 4.31
Schutzblech alte Art.nr. 135-33191-20
6016687275Schutzblech alte Art.nr. 135-33191-20€ 2.24
Flanschmutter 6 alte Art.nr. 991-82060-001
6026695170Flanschmutter 6 alte Art.nr. 991-82060-001€ 1.11
Schutzblech alte Art.nr. 136-33190-20
6036687289Schutzblech alte Art.nr. 136-33190-20€ 12.46
Messer A (812l)
6046687092Messer A (812l)€ 58.42
Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
6056695075Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52€ 1.11
Ring
6066687187Ring€ 1.11
Bolzen
6076687158Bolzen€ 1.11
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
