Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki THT-2530'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki THT-2530

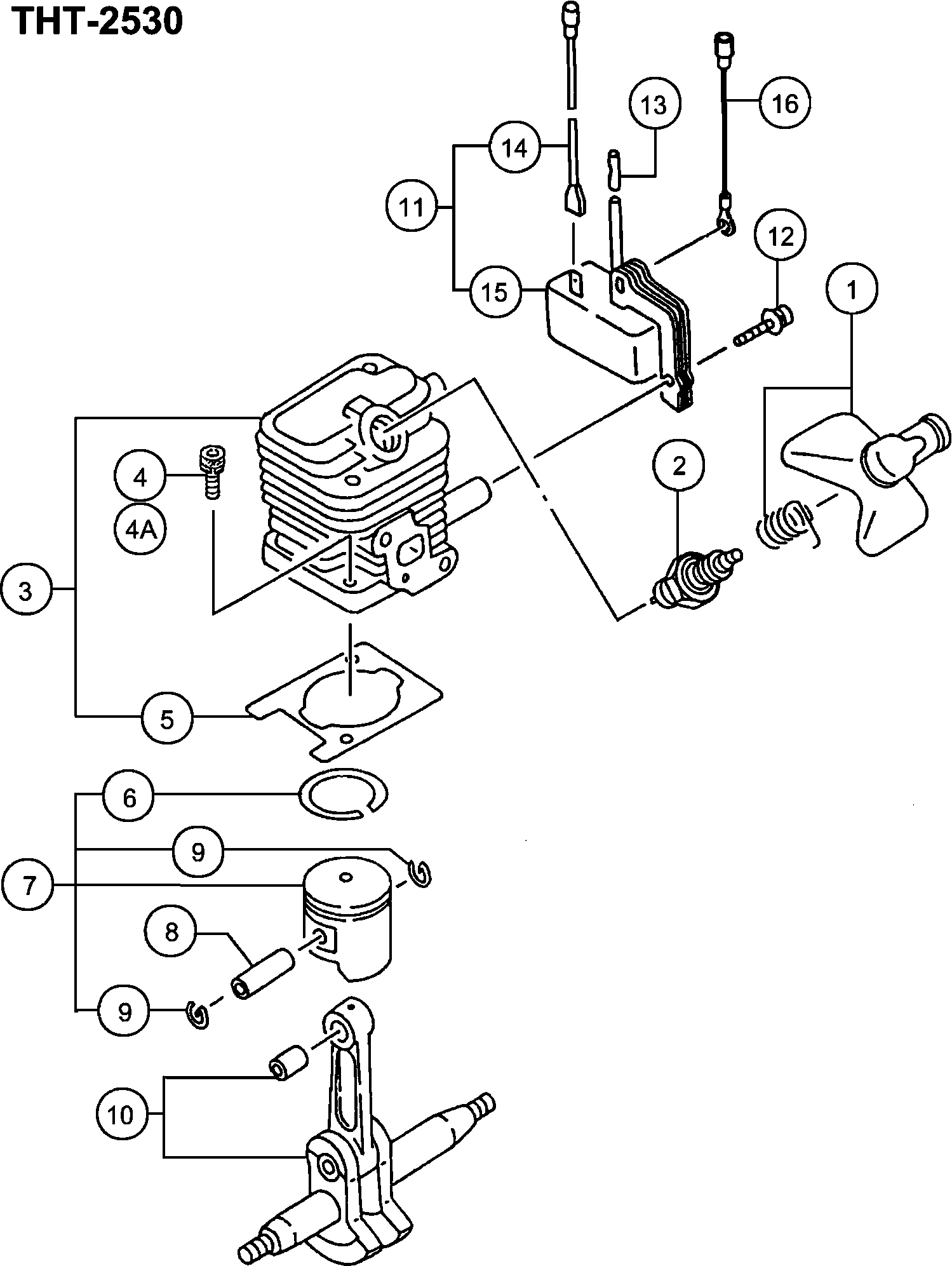

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki THT-2530

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
1 6687476 4.45 5.30

Zündkerze Rcj8y
2 6699328 3.30 3.93

Zylinder-set alte Art.nr. 001-06600-90
3 6685481 44.31 52.73

Sechskantbolzen Cg24ekb
4 6684586 2.15 2.56

Keine Informationen verfügbar, nicht bestellbar
4A 6684668

Zylinderdichtung alte Art.nr. 017-06500-20
5 6685744 1.15 1.37

Kolbenring Cg24ekb
6 6684588 8.58 10.20

Kolben Set Reserve alte Art.nr. 030-06600-90
7 6685893 22.24 26.46

Kolbenstift Cg24ekb
8 6684591 4.29 5.10

Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
9 6686028 1.15 1.37

Kurbelwelle kpl. alte Art.nr. 046-06500-80
10 6686205 72.30 86.04

Zündspule alte Art.nr. 153-21532-92
11 6695927 34.19 40.68

Sechskantbolzen Cg24ekb Till H124040
12 6684599 2.15 2.56

Isolierte Röhre Cg24ekb
13 6684597 2.15 2.56

Kabel
14 6687866 3.30 3.93

Zündspule alte Art.nr. 167-21550-81
15 6695939 38.26 45.53

Kabel
16 6688477 2.31 2.75

Kurbelgehäuse
21 6601159 44.46 52.91

Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
22 6686720 1.15 1.37

Öldichtung Cg24ekb
23 6684607 4.29 5.10

Kugellager Cg24ekb
24 6684608 3.80 4.52

Getriebewelle Cg24ekb
25 6684604 2.15 2.56

Getriebewelle Cg24ekb
25 6684605 2.15 2.56

Ausgleich f. Getriebewelle 0.10
25 6689177 1.15 1.37

Ausgleich f. Getriebewelle 0.15
25 6689178 1.15 1.37

Anti Vibrationsgummi
26 6691822 1.15 1.37

Sechskantbolzen Cg24ekb
27 6684786 2.15 2.56

Magnetzünder Rotor kpl alte Art.nr. 155-21523-80
28 6687389 26.16 31.13

Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
29 6684611 2.15 2.56

Ring
30 6684971 1.04 1.23

Sechskantmutter Cg24ekb
31 6684612 2.15 2.56

Bolzen 6x22 alte Art.nr. 100-02100-20
32 6686771 1.15 1.37

Einlaufstutzendichtung
41 6689891 1.15 1.37

Vergaser Isolator Set, Reserve
42 6689966 6.93 8.24

Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
43 6695515 1.15 1.37

Vergaserdichtung
44 6689839 1.15 1.37

O-Ring P-15
45 6698966 1.04 1.23

Filtergehäuse kpl. alte Art.nr. 423-06500-81
46 6690119 4.45 5.30

Manschette 7.5
47 6690804 1.15 1.37

Drosselventil alte Art.nr.528-0650t-20 Since B028
48 6691274 2.31 2.75

Drosselventil alte Art.nr.528-06500-20 Till B0286
48A 6691272 2.31 2.75

Drosselventil alte Art.nr.528-0650t-20 Since B028
48B 6691274 2.31 2.75

Keine Informationen verfügbar, nicht bestellbar
49 6684658

Kontrollschild alte Art.nr.476-01700-20
50 6690843 1.15 1.37

Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
51 6684662 2.15 2.56

Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
52 6684660 2.15 2.56

Filter Schwamm
53 6690364 1.15 1.37

Filterabdeckung
54 6690417 5.94 7.07

Spezialschraube
55 6689737 1.15 1.37

Vergaser Set Till U100576 For Europe
56 6690488 56.26 66.95

Nicht mehr lieferbar, kein Ersatz
56A 6690482

Vergaser Set neue Art.nr.6690487 Since B028601
56B 6690487 72.30 86.04

Röhrenschutz
57 6685247 2.31 2.75

Clipd6new
58 6685198 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
59 6684620

Tank Wht (alt 6691562)
60 6697631 9.24 10.99

Tank weiss alte Art.nr.591-0664a-20
60A 6691582 9.74 11.59

Manschette 5.8 alte Art.nr.659-00801-20 Till G103
61 6692244 1.15 1.37

Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
62 6695505 1.15 1.37

Spannschlosskappe Since C026901
63 6691337 1.15 1.37

Tankdeckel alte Art.nr.595-06516-90
64 6691763 7.59 9.03

Hauptpumpe
65 6685139 5.94 7.07

Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
66 6692347 1.15 1.37

Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
67 6692346 1.15 1.37

Rückkehr Dichtung (alt 6684627)
68 6697846 1.04 1.23

Keine Informationen verfügbar, nicht bestellbar
69 6684625

Schalldämpferschutz alte Art.-nr.738-06600-20
81 6692799 5.61 6.68

Schalldämpferdichtung alte Art.-nr.737-06500-20
82 6692744 1.15 1.37

Hitzeschutz alte Art.nr. 133-06500-20
83 6687252 2.31 2.75

Schalldämpfer Set alte Art.-nr.704-06504-91
84 6692477 13.04 15.51

Ring
85 6684661 2.15 2.56

Sechskantbolzen
86 6685114 1.15 1.37

Lüftergehäuse
87 6687010 16.79 19.98

Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
88 6684675 11.55 13.74

Seilhaspel Starter alte Art.nr. 774-06097-20
89 6693066 3.30 3.93

Stellschraube alte Art.nr. 839-02010-20 Till 7.20
90 6693633 1.15 1.37

Starter Riemenscheibe alte Art.n.r798-06500-90
91 6693405 4.45 5.30

Gummidichtung
92 6688050 1.15 1.37

Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
93 6693168 2.31 2.75

Startergriff alte Art.nr. 785-06410-20
94 6693237 1.15 1.37

Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
95 6684682 2.15 2.56

Kupplung kpl.
96 6688494 9.74 11.59

Schneidschraube Cg24ekb
97 6684636 2.15 2.56

Bolzen 4x12ps alte Art.nr. 994-25040-128
98 6695441 1.15 1.37

Feder f. Startersperre Cg24ekb
99 6684684 4.29 5.10

Startersperre alte Art.nr. 788-06500-20
100 6693319 2.31 2.75

Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
111 6684698 4.29 5.10

Spannschloss Cg24ekb alte Art.nr. 539-25120-20
112 6684697 6.44 7.66

Anschlagring Cg24ekb alte Art.nr. 489-25100-20
113 6684696 2.15 2.56

Drosselventil Till B023800
114 6684883 18.75 22.31

O-RING (ALT 550-25100-20)
115 6684695 4.29 5.10

Hauptdüse Nr. 41.5 alte Art.nr.599-200aw-41 Till
116 6691885 5.11 6.08

Hauptdüse alte Art.nr.599-2000w-40 Till B023800
116A 6691845 4.45 5.30

Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since
116B 6691888 6.28 7.47

Pumpendichtung alte Art.nr.577-25100-20
117 6691457 7.10 8.45

Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
118 6684693 8.58 10.20

Schutzsieb Cg24ekb
119 6684700 4.29 5.10

Pumpengehäuse alte Art.nr.575-25152-80 Till U1005
120 6691432 34.19 40.68

Pumpengehäuse alte Art.nr.575-25147-80
120A 6691430 36.15 43.02

Membran Dichtung alte Art.nr.475-25001-20 Till U1
121 6690837 2.31 2.75

Membran Verpackung
121A 6685220 2.31 2.75

Dosiermembrane alte Art.nr474-25001-80. Till B027
122 6690827 11.71 13.94

Membranabdeckung
123 6685222 4.45 5.30

Schrauben Set alte Art.nr.548-25101-20
124 6691312 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
131 6688672

STOPFENRING C-26, innen (ALT 993-51026-002)
132 6695294 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
133 6695524

Keine Informationen verfügbar, nicht bestellbar
134 6695526

Kupplungsgehäuse kpl.
135 6688571 17.40 20.71

Getriebe 1 alte Art.nr. 306-33185-20 Till C024000
136 6688967 20.11 23.93

Getriebe 1 alte Art.nr. 306-33280-20 Since C02400
136A 6688968 19.36 23.04

Getriebe 2 alte Art.nr. 307-33280-20 Since C02400
137A 6688978 14.38 17.11

Nockenstab kpl.
138 6686810 34.19 40.68

Nockenwelle alte Art.nr. 100-33185-20
139 6686791 50.21 59.75

Dichtung Getriebegehäuse alte Art.nr.303-33210-20
140 6688910 1.15 1.37

Kugellager Cg24ekd, Cg18dal, Cg18dl
141 6684738 8.58 10.20

Schmiefettdichtung
142 6686655 1.15 1.37

Rosette
143 6688293 3.30 3.93

Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
144 6684709 2.15 2.56

KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
145 6688643 1.15 1.37

Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
146 6695495 1.15 1.37

Sechskantschraube 6x alte Art.nr. 990-53060-153
147 6695079 1.15 1.37

Ring
148 6695183 1.15 1.37

Befestigungsplatte alte Art.nr. 070-33185-21
149 6686467 2.31 2.75

Aufnahmeplatte
150 6690758 2.31 2.75

Inbusschraube
151 6685093 1.15 1.37

Federmutter 6 alte Art.nr. 994-40060-011
152 6695475 1.15 1.37

Ring
154 6695219 1.15 1.37

Federmutter 6 alte Art.nr. 994-40060-011
155 6695475 1.15 1.37

Messerführung alte Art.nr. 122-33187-20 Till A157
171 6687142 40.24 47.88

Messerführung 830l M6 alte Art.nr. 122-33285-20 S
171A 6687151 40.24 47.88

Schutzblech alte Art.nr. 136-33185-20 Till U23583
172 6687287 18.00 21.42

Schutzblech alte Art.nr. 136-3318b-20 Till B02860
172A 6687288 17.40 20.71

Sechskantschraube 6x25 alte Art.nr. 990-52060-253
173 6695074 1.15 1.37

Ring
174 6684822 2.15 2.56

Fräse B neue Art.nr.121-73031-20 For Isr
175 6695910 48.25 57.42

Fräse A alte Art.nr. 120-73031-20 For Isr
176 6695909 48.25 57.42

Ring
177 6687187 1.15 1.37

Bolzen
178 6687160 1.15 1.37

Bolzen
178A 6687158 1.15 1.37

Messerhalter alte Art.nr. 128-37904-20 Till B0286
179 6687181 2.31 2.75

Messerhalter alte Art.nr. 128-33202-20
179A 6687180 2.31 2.75

Bolzen
180 6687167 1.15 1.37

Bolzen
180A 6687168 1.15 1.37

Griff B kompl. alte Art.nr. 051-33185-81
181 6686311 14.21 16.91

Keine Informationen verfügbar, nicht bestellbar
182 6691225

Handgriff Cg24eks alte Art.nr. 165,37590-20
182A 6684708 6.44 7.66

Fixiermutter f. Messer alte Art.nr. 123-33202-20
183 6687156 1.15 1.37

Flanschmutter 6 alte Art.nr. 991-82060-001
183A 6695170 1.15 1.37

Ring
184 6684639 2.15 2.56

Ring
185 6695219 1.15 1.37

Ring
186 6684639 2.15 2.56

Messer Abdeckung L-773 alte Art.nr. 138-33215-20
187A 6687308 5.11 6.08

Sammelplatte länglich
188 6689539 17.55 20.88

Handgriff A alte Art.nr. 053-33231-22
201 6686338 4.95 5.89

Handgriff B alte Art.nr. 054-33231-23
202 6686349 4.95 5.89

Drosselklappenhebel
203 6688229 2.31 2.75

Sicherheithebel
204 6688238 2.31 2.75

Drosselklappenfeder
205 6686414 2.31 2.75

Stoppknopf kpl. alte Art.nr. 170-32184-80
206 6687758 8.91 10.61

Halteknopf Markierung alte Art.nr. 925-32530-20
207 6694585 1.15 1.37

Steckbolzenkappe alte Art.-nr.725-32600-20
208 6692681 1.15 1.37

Kappe alte Art.nr. 765-32120-20
208A 6693002 1.15 1.37

Schraube 4x30 /ws alte Art.nr 994-16040-301
209 6695412 1.15 1.37

Schraube 4x25/ws alte Art.nr. 994-16040-251
210 6695411 1.15 1.37

Handgriff kompl. alte Art.nr. 055-33188-90 Till U
211 6686355 22.00 26.18

Handgriff kompl. alte Art.nr. 055-33185-90
211A 6686354 28.14 33.48

Griff A kompl. alte Art.nr. 050-33185-80
212 6686275 22.24 26.46

Drosselklappen-seil alte Art.nr.885-0
213 6693877 4.45 5.30

Schutzrohr 10x150l alte Art.nr. 164-10015-00
214 6687558 1.15 1.37

Schraube 4x16ws alte Art.nr. 994-16040-161
215 6695404 1.15 1.37

Nylon-kontermutter 4 alte Art.nr. 991-78040-010
216 6695163 1.15 1.37

Schraube Rb24e
217 6684913 2.15 2.56

Halteknopf
218 6688366 1.15 1.37

Kabelklemme
219 6688015 1.15 1.37

Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
220 6684667 2.15 2.56

Griffhalterung alte Art.nr. 058-33185-20
221 6686370 6.28 7.47

Griffgummidämpfung alte Art.nr. 060-33185-20
222 6686396 2.31 2.75

Steckbolzen alte Art.nr. 064-33225-20 Till U10057
223 6686433 1.15 1.37

Stopperfeder
224 6686447 1.15 1.37

Kombischlüssel 10/19 alte Art.nr. 013-29323-50
501 6685257 3.30 3.93

Keine Informationen verfügbar, nicht bestellbar
502 6684813

Keine Informationen verfügbar, nicht bestellbar
601 6699687
