Hikoki THT-2540 Zeichnungen und Teile

Suche nach Teilen:
HikokiAuf dem Typenschild sollte die Typenbezeichnung THT-2540 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

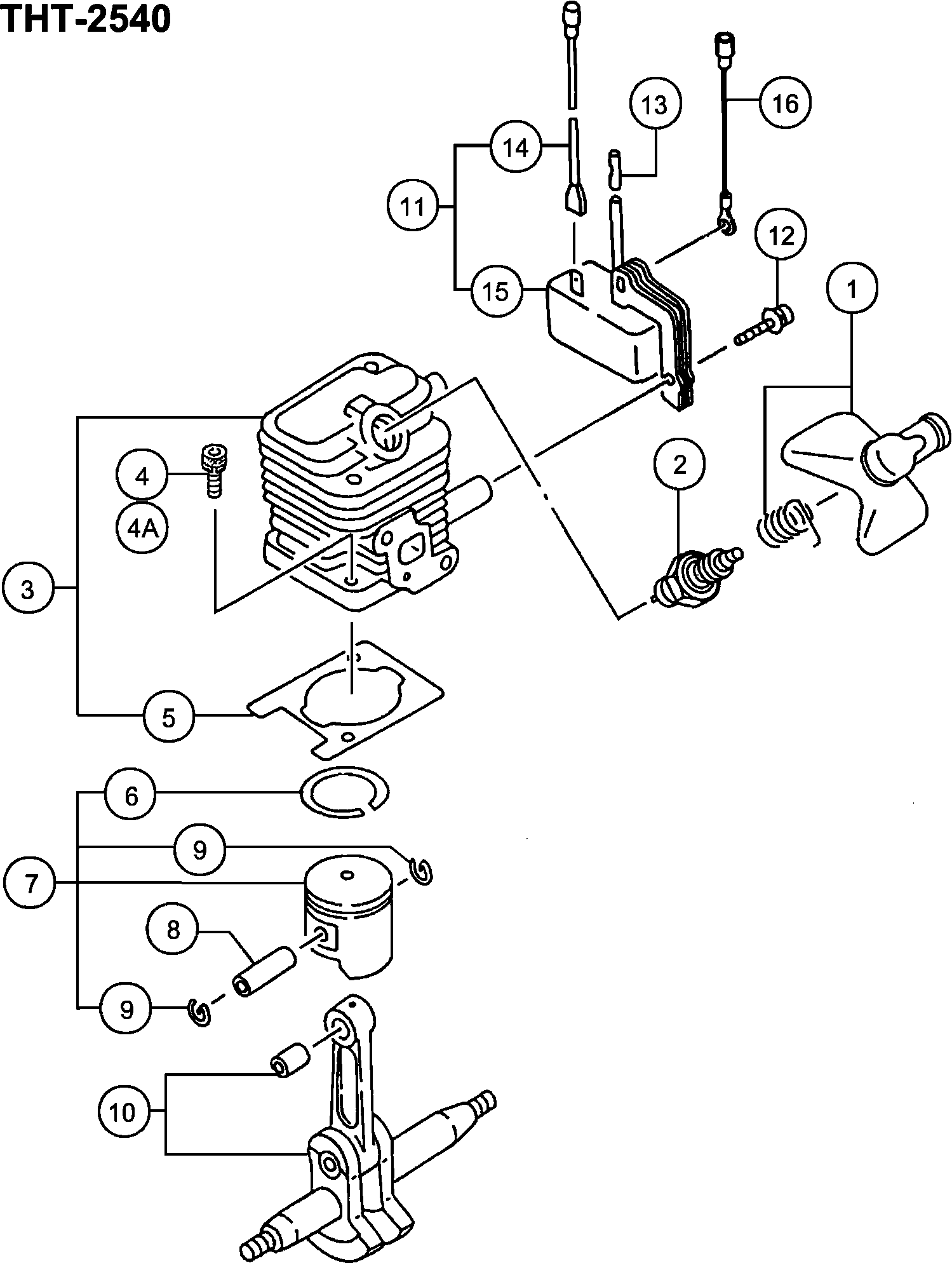

Zeichnungen der HIKOKI THT-2540

Teileliste der Hikoki THT-2540

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
Zündkerzenkappe kpl. alte Art.nr. 157-06500-91
16687476Zündkerzenkappe kpl. alte Art.nr. 157-06500-91€ 4,31
Spark Plug Ass'y Rcj8y
26699328Spark Plug Ass'y Rcj8y€ 3,19
Zylinder-set alte Art.nr. 001-06600-90
36685481Zylinder-set alte Art.nr. 001-06600-90€ 42,89
Sechskantbolzen Cg24ekb
46684586Sechskantbolzen Cg24ekb€ 2,08
Nicht bestellbar
4A6684668Nicht bestellbar
Zylinderdichtung alte Art.nr. 017-06500-20
56685744Zylinderdichtung alte Art.nr. 017-06500-20€ 1,11
Kolbenring Cg24ekb
66684588Kolbenring Cg24ekb€ 8,30
Kolben Set Reserve alte Art.nr. 030-06600-90
76685893Kolben Set Reserve alte Art.nr. 030-06600-90€ 21,53
Kolbenstift Cg24ekb
86684591Kolbenstift Cg24ekb€ 4,15
Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0
96686028Sicherungsring f. Kolbenbolzen alte Art.nr. 039-0€ 1,11
Kurbelwelle kpl. alte Art.nr. 046-06500-80
106686205Kurbelwelle kpl. alte Art.nr. 046-06500-80€ 69,99
Zündspule alte Art.nr. 153-21532-92
116695927Zündspule alte Art.nr. 153-21532-92€ 33,09
Sechskantbolzen Cg24ekb Till H124040
126684599Sechskantbolzen Cg24ekb Till H124040€ 2,08
Isolierte Röhre Cg24ekb
136684597Isolierte Röhre Cg24ekb€ 2,08
Kabel
146687866Kabel€ 3,19
Zündspule alte Art.nr. 167-21550-81
156695939Zündspule alte Art.nr. 167-21550-81€ 37,04
Kabel
166688477Kabel€ 2,24
Crank Case Ass'y
216601159Crank Case Ass'y€ 43,04
Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-
226686720Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500-€ 1,11
Öldichtung Cg24ekb
236684607Öldichtung Cg24ekb€ 4,15
Kugellager Cg24ekb
246684608Kugellager Cg24ekb€ 3,68
Getriebewelle Cg24ekb
256684605Getriebewelle Cg24ekb€ 2,08
Ausgleich f. Getriebewelle 0.15
256689178Ausgleich f. Getriebewelle 0.15€ 1,11
Ausgleich f. Getriebewelle 0.10
256689177Ausgleich f. Getriebewelle 0.10€ 1,11
Getriebewelle Cg24ekb
256684604Getriebewelle Cg24ekb€ 2,08
Anti Vibrationsgummi
266691822Anti Vibrationsgummi€ 1,11
Sechskantbolzen Cg24ekb
276684786Sechskantbolzen Cg24ekb€ 2,08
Magnetzünder Rotor kpl alte Art.nr. 155-21523-80
286687389Magnetzünder Rotor kpl alte Art.nr. 155-21523-80€ 25,33
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
296684611Unterlegscheibe Cg24ekb Neue Art.nr. 6684611€ 2,08
Ring
306684971Ring€ 1,00
Sechskantmutter Cg24ekb
316684612Sechskantmutter Cg24ekb€ 2,08
Bolzen 6x22 alte Art.nr. 100-02100-20
326686771Bolzen 6x22 alte Art.nr. 100-02100-20€ 1,11
Einlaufstutzendichtung
416689891Einlaufstutzendichtung€ 1,11
Vergaser Isolator Set, Reserve
426689966Vergaser Isolator Set, Reserve€ 6,70
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
436695515Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254€ 1,11
Vergaserdichtung
446689839Vergaserdichtung€ 1,11
O-ring P-15
456698966O-ring P-15€ 1,00
Filtergehäuse kpl. alte Art.nr. 423-06500-81
466690119Filtergehäuse kpl. alte Art.nr. 423-06500-81€ 4,31
Manschette 7.5
476690804Manschette 7.5€ 1,11
Drosselventil alte Art.nr.528-06500-20 Till B0286
486691272Drosselventil alte Art.nr.528-06500-20 Till B0286€ 2,24
Drosselventil alte Art.nr.528-0650t-20 Since B028
48A6691274Drosselventil alte Art.nr.528-0650t-20 Since B028€ 2,24
Ring
496684658Ring€ 2,08
Kontrollschild alte Art.nr.476-01700-20
506690843Kontrollschild alte Art.nr.476-01700-20€ 1,11
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
516684662Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01€ 2,08
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n
526684660Schraube Cg24ekb nicht mehr lieferbar! alte Art.n€ 2,08
Filter Schwamm
536690364Filter Schwamm€ 1,11
Filterabdeckung
546690417Filterabdeckung€ 5,75
Spezialschraube
556689737Spezialschraube€ 1,11
Vergaser Set Wyl112 Till B028600
566690482Vergaser Set Wyl112 Till B028600€ 73,93
Vergaser Set neue Art.nr.6690487 Since B028601
56A6690487Vergaser Set neue Art.nr.6690487 Since B028601€ 69,99
Röhrenschutz
576685247Röhrenschutz€ 2,24
Clipd6new
586685198Clipd6new€ 1,11
Filterpumpengehäuse Cg24ekb
596684620Filterpumpengehäuse Cg24ekb€ 3,68
Tank weiss alte Art.nr.591-0664a-20
606691582Tank weiss alte Art.nr.591-0664a-20€ 9,43
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
616692244Manschette 5.8 alte Art.nr.659-00801-20 Till G103€ 1,11
Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185
626695505Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185€ 1,11
Spannschlosskappe Since C026901
636691337Spannschlosskappe Since C026901€ 1,11
Tankdeckel alte Art.nr.595-06516-90
646691763Tankdeckel alte Art.nr.595-06516-90€ 7,34
Hauptpumpe
656685139Hauptpumpe€ 5,75
Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504
666692347Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504€ 1,11
Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504
676692346Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504€ 1,11
Return Grommet Till 7.2014
686697846Return Grommet Till 7.2014€ 1,00
Nicht bestellbar
696684625Nicht bestellbar
Schalldämpferschutz alte Art.-nr.738-06600-20
816692799Schalldämpferschutz alte Art.-nr.738-06600-20€ 5,43
Schalldämpferdichtung alte Art.-nr.737-06500-20
826692744Schalldämpferdichtung alte Art.-nr.737-06500-20€ 1,11
Hitzeschutz alte Art.nr. 133-06500-20
836687252Hitzeschutz alte Art.nr. 133-06500-20€ 2,24
Schalldämpfer Set alte Art.-nr.704-06504-91
846692477Schalldämpfer Set alte Art.-nr.704-06504-91€ 12,62
Ring
856684661Ring€ 2,08
Sechskantbolzen
866685114Sechskantbolzen€ 1,11
Lüftergehäuse
876687010Lüftergehäuse€ 16,25
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
886684675Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti€ 11,18
Seilhaspel Starter alte Art.nr. 774-06097-20
896693066Seilhaspel Starter alte Art.nr. 774-06097-20€ 3,19
Stellschraube alte Art.nr. 839-02010-20 Till 7.20
906693633Stellschraube alte Art.nr. 839-02010-20 Till 7.20€ 1,11
Starter Riemenscheibe alte Art.n.r798-06500-90
916693405Starter Riemenscheibe alte Art.n.r798-06500-90€ 4,31
Gummidichtung
926688050Gummidichtung€ 1,11
Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2
936693168Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2€ 2,24
Startergriff alte Art.nr. 785-06410-20
946693237Startergriff alte Art.nr. 785-06410-20€ 1,11
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15
956684682Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15€ 2,08
Kupplung kpl.
966688494Kupplung kpl.€ 9,43
Schneidschraube Cg24ekb
976684636Schneidschraube Cg24ekb€ 2,08
Bolzen 4x12ps alte Art.nr. 994-25040-128
986695441Bolzen 4x12ps alte Art.nr. 994-25040-128€ 1,11
Feder f. Startersperre Cg24ekb
996684684Feder f. Startersperre Cg24ekb€ 4,15
Startersperre alte Art.nr. 788-06500-20
1006693319Startersperre alte Art.nr. 788-06500-20€ 2,24
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251
1116684698Drosselschrauben Set Cg24ekb alte Art.nr. 548-251€ 4,15
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
1126684697Spannschloss Cg24ekb alte Art.nr. 539-25120-20€ 6,23
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
1136684696Anschlagring Cg24ekb alte Art.nr. 489-25100-20€ 2,08
Drosselventil Till B023800
1146684883Drosselventil Till B023800€ 18,15
O-RING (OUD 550-25100-20)
1156684695O-RING (OUD 550-25100-20)€ 4,15
Hauptdüse alte Art.nr.599-2000w-40 Till B023800
1166691845Hauptdüse alte Art.nr.599-2000w-40 Till B023800€ 4,31
Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since
116A6691888Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since€ 6,07
Pumpendichtung alte Art.nr.577-25100-20
1176691457Pumpendichtung alte Art.nr.577-25100-20€ 6,87
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
1186684693Membranabdeckung Cg24ekb alte Art.nr.576-25100-20€ 8,30
Schutzsieb Cg24ekb
1196684700Schutzsieb Cg24ekb€ 4,15
Pumpengehäuse alte Art.nr.575-25147-80
1206691430Pumpengehäuse alte Art.nr.575-25147-80€ 34,99
Membran Verpackung
1216685220Membran Verpackung€ 2,24
Dosiermembrane alte Art.nr474-25001-80. Till B027
1226690827Dosiermembrane alte Art.nr474-25001-80. Till B027€ 11,34
Membranabdeckung
1236685222Membranabdeckung€ 4,31
Schrauben Set alte Art.nr.548-25101-20
1246691312Schrauben Set alte Art.nr.548-25101-20€ 1,11
Nicht bestellbar
1316688672Nicht bestellbar
STOP RING C-26, INNER (OLD 993-51026-002)
1326695294STOP RING C-26, INNER (OLD 993-51026-002)€ 1,11
Nicht bestellbar
1336695524Nicht bestellbar
Nicht bestellbar
1346695526Nicht bestellbar
Kupplungsgehäuse kpl.
1356688571Kupplungsgehäuse kpl.€ 16,84
Getriebe 1 alte Art.nr. 306-33185-20 Till C024000
1366688967Getriebe 1 alte Art.nr. 306-33185-20 Till C024000€ 19,47
Getriebe 1 alte Art.nr. 306-33280-20 Since C02400
136A6688968Getriebe 1 alte Art.nr. 306-33280-20 Since C02400€ 18,74
Getriebe 2 alte Art.nr. 307-33280-20 Since C02400
137A6688978Getriebe 2 alte Art.nr. 307-33280-20 Since C02400€ 13,92
Nockenstab kpl.
1386686810Nockenstab kpl.€ 33,09
Nockenwelle alte Art.nr. 100-33185-20
1396686791Nockenwelle alte Art.nr. 100-33185-20€ 48,61
Dichtung Getriebegehäuse alte Art.nr.303-33210-20
1406688910Dichtung Getriebegehäuse alte Art.nr.303-33210-20€ 1,11
Kugellager Cg24ekd, Cg18dal, Cg18dl
1416684738Kugellager Cg24ekd, Cg18dal, Cg18dl€ 8,30
Schmiefettdichtung
1426686655Schmiefettdichtung€ 1,11
Rosette
1436688293Rosette€ 3,19
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
1446684709Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl€ 2,08
GREASE NIPPLE COMP. (OLD 300-32250-80)
1456688643GREASE NIPPLE COMP. (OLD 300-32250-80)€ 1,11
Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184
1466695495Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184€ 1,11
Sechskantschraube 6x alte Art.nr. 990-53060-153
1476695079Sechskantschraube 6x alte Art.nr. 990-53060-153€ 1,11
Ring
1486695183Ring€ 1,11
Befestigungsplatte alte Art.nr. 070-33185-21
1496686467Befestigungsplatte alte Art.nr. 070-33185-21€ 2,24
Aufnahmeplatte
1506690758Aufnahmeplatte€ 2,24
Inbusschraube
1516685093Inbusschraube€ 1,11
Federmutter 6 alte Art.nr. 994-40060-011
1526695475Federmutter 6 alte Art.nr. 994-40060-011€ 1,11
Ring
1546695219Ring€ 1,11
Federmutter 6 alte Art.nr. 994-40060-011
1556695475Federmutter 6 alte Art.nr. 994-40060-011€ 1,11
Messerführung alte Art.nr. 122-33185-20 Till A138
1716687140Messerführung alte Art.nr. 122-33185-20 Till A138€ 48,61
Messerführung 1105 M6 alte Art.nr. 122-33186-20 S
171A6687141Messerführung 1105 M6 alte Art.nr. 122-33186-20 S€ 48,61
Schutzblech alte Art.nr. 136-3318b-20 Till B02860
1726687288Schutzblech alte Art.nr. 136-3318b-20 Till B02860€ 16,84
Sechskantschraube 6x25 alte Art.nr. 990-52060-253
1736695074Sechskantschraube 6x25 alte Art.nr. 990-52060-253€ 1,11
Ring
1746684822Ring€ 2,08
Messer B 1132l alte Art.nr. 121-33185-21
1756687111Messer B 1132l alte Art.nr. 121-33185-21€ 75,84
Messer A1132l alte Art.nr. 120-33185-21
1766687089Messer A1132l alte Art.nr. 120-33185-21€ 75,84
Ring
1776687187Ring€ 1,11
Bolzen
1786687160Bolzen€ 1,11
Bolzen
178A6687158Bolzen€ 1,11
Messerhalter alte Art.nr. 128-33202-20
1796687180Messerhalter alte Art.nr. 128-33202-20€ 2,24
Bolzen
1806687167Bolzen€ 1,11
Bolzen
180A6687168Bolzen€ 1,11
Griff B kompl. alte Art.nr. 051-33185-81
1816686311Griff B kompl. alte Art.nr. 051-33185-81€ 13,76
Handgriff Cg24eks alte Art.nr. 165,37590-20
1826684708Handgriff Cg24eks alte Art.nr. 165,37590-20€ 6,23
Fixiermutter f. Messer alte Art.nr. 123-33202-20
1836687156Fixiermutter f. Messer alte Art.nr. 123-33202-20€ 1,11
Flanschmutter 6 alte Art.nr. 991-82060-001
183A6695170Flanschmutter 6 alte Art.nr. 991-82060-001€ 1,11
Ring
1846684639Ring€ 2,08
Ring
1856695219Ring€ 1,11
Ring
1866684639Ring€ 2,08
Messer Abdeckung alte Art.nr. 138-33185-21 Till B
1876687303Messer Abdeckung alte Art.nr. 138-33185-21 Till B€ 12,46
Klingenabdeckung alte Art.nr. 138-33186-20 Since
187A6687304Klingenabdeckung alte Art.nr. 138-33186-20 Since€ 7,34
Sammelplatte länglich
1886689539Sammelplatte länglich€ 16,99
Ring
1896684822Ring€ 2,08
Handgriff A alte Art.nr. 053-33231-22
2016686338Handgriff A alte Art.nr. 053-33231-22€ 4,79
Handgriff B alte Art.nr. 054-33231-23
2026686349Handgriff B alte Art.nr. 054-33231-23€ 4,79
Drosselklappenhebel
2036688229Drosselklappenhebel€ 2,24
Sicherheithebel
2046688238Sicherheithebel€ 2,24
Drosselklappenfeder
2056686414Drosselklappenfeder€ 2,24
Stoppknopf kpl. alte Art.nr. 170-32184-80
2066687758Stoppknopf kpl. alte Art.nr. 170-32184-80€ 8,63
Halteknopf Markierung alte Art.nr. 925-32530-20
2076694585Halteknopf Markierung alte Art.nr. 925-32530-20€ 1,11
Kappe alte Art.nr. 765-32120-20
2086693002Kappe alte Art.nr. 765-32120-20€ 1,11
Schraube 4x30 /ws alte Art.nr 994-16040-301
2096695412Schraube 4x30 /ws alte Art.nr 994-16040-301€ 1,11
Schraube 4x25/ws alte Art.nr. 994-16040-251
2106695411Schraube 4x25/ws alte Art.nr. 994-16040-251€ 1,11
Handgriff kompl. alte Art.nr. 055-33185-90
2116686354Handgriff kompl. alte Art.nr. 055-33185-90€ 27,24
Griff A kompl. alte Art.nr. 050-33185-80
2126686275Griff A kompl. alte Art.nr. 050-33185-80€ 21,53
Drosselklappen-seil alte Art.nr.885-0
2136693877Drosselklappen-seil alte Art.nr.885-0€ 4,31
Schutzrohr 10x150l alte Art.nr. 164-10015-00
2146687558Schutzrohr 10x150l alte Art.nr. 164-10015-00€ 1,11
Schraube 4x16ws alte Art.nr. 994-16040-161
2156695404Schraube 4x16ws alte Art.nr. 994-16040-161€ 1,11
Nylon-kontermutter 4 alte Art.nr. 991-78040-010
2166695163Nylon-kontermutter 4 alte Art.nr. 991-78040-010€ 1,11
Schraube Rb24e
2176684913Schraube Rb24e€ 2,08
Halteknopf
2186688366Halteknopf€ 1,11
Kabelklemme
2196688015Kabelklemme€ 1,11
Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12
2206684667Sechskantbolzen Cg24ekb alte Art.nr. 994-61050-12€ 2,08
Griffhalterung alte Art.nr. 058-33185-20
2216686370Griffhalterung alte Art.nr. 058-33185-20€ 6,07
Griffgummidämpfung alte Art.nr. 060-33185-20
2226686396Griffgummidämpfung alte Art.nr. 060-33185-20€ 2,24
Kombischlüssel 10/19 alte Art.nr. 013-29323-50
5016685257Kombischlüssel 10/19 alte Art.nr. 013-29323-50€ 3,19
Nicht bestellbar
5026684813Nicht bestellbar
Nicht bestellbar
6016699688Nicht bestellbar
Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
