Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki THT2100'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

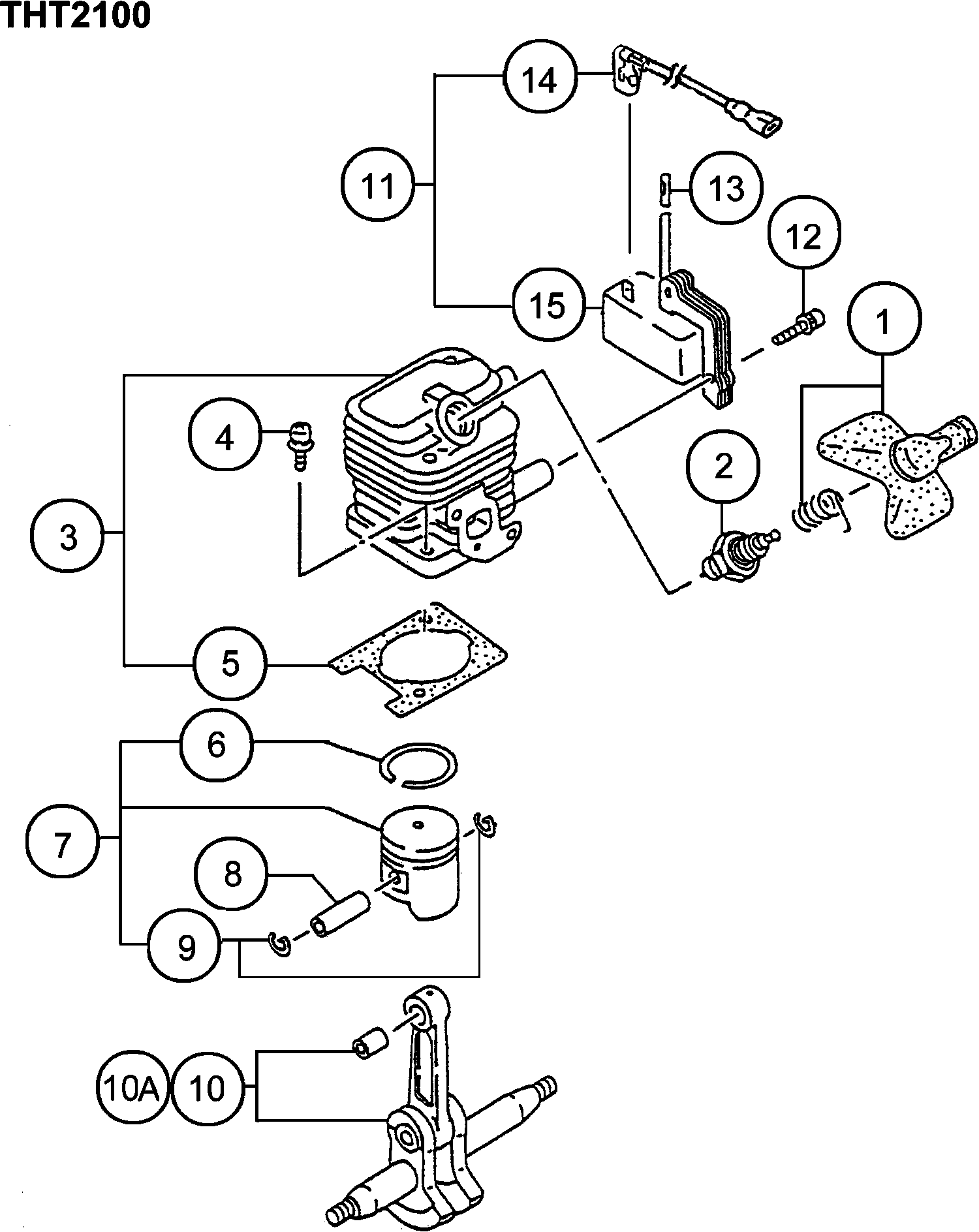

Zeichnungen der Hikoki THT2100
Teileliste der Hikoki THT2100
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Zündkerzenkappe kpl. alte Art.nr. 157-06500-91 | ||||
1 | 6687476 | 4.45 | 5.30 | |
Zündkerzenbaugruppe (alt 6685085) | ||||
2 | 6699317 | 6.76 | 8.05 | |
Zylinder-set alte Art.nr. 001-0650a-90 | ||||
3 | 6685480 | 40.24 | 47.88 | |
Sechskantbolzen Cg24ekb | ||||
4 | 6684586 | 2.15 | 2.56 | |
Zylinderdichtung alte Art.nr. 017-06500-20 | ||||
5 | 6685744 | 1.15 | 1.37 | |
Kolbenring | ||||
6 | 6686118 | 4.45 | 5.30 | |
Kolbenset alte Art.nr. 030-00070-90 | ||||
7 | 6685869 | 15.58 | 18.53 | |
Kolbenstift | ||||
8 | 6696944 | 3.33 | 3.96 | |
Kolbenstift Cg24ekb | ||||
9 | 6684590 | 2.15 | 2.56 | |
Kurbelwelle kpl. alte Art.nr. 046-06500-80 | ||||
10 | 6686205 | 72.30 | 86.04 | |
Kurbelwelle kpl. alte Art.nr. 046-06621-80 | ||||
10A | 6686208 | 40.24 | 47.88 | |
Zündspule Ass'y (alt 153-21550-91 & 6687353) | ||||
11 | 6697150 | 26.78 | 31.86 | |
Sechskantbolzen Cg24ekb Till H124040 | ||||
12 | 6684599 | 2.15 | 2.56 | |
Isolierte Röhre Cg24ekb | ||||
13 | 6684597 | 2.15 | 2.56 | |
Kabel 200m | ||||
14 | 6687918 | 3.30 | 3.93 | |
Zündspule alte Art.nr. 167-21550-81 | ||||
15 | 6695939 | 38.26 | 45.53 | |
Kurbelgehäuse kpl. alte Art.nr. 072-06500-90 | ||||
21 | 6686574 | 42.20 | 50.22 | |
Dichtung f. Kurbelgehäuse alte Art.nr. 090-06500- | ||||
22 | 6686720 | 1.15 | 1.37 | |
Öldichtung Cg24ekb | ||||
23 | 6684607 | 4.29 | 5.10 | |
Kugellager Cg24ekb | ||||
24 | 6684608 | 3.80 | 4.52 | |
Getriebewelle Cg24ekb | ||||
25 | 6684604 | 2.15 | 2.56 | |
Getriebewelle Cg24ekb | ||||
25 | 6684605 | 2.15 | 2.56 | |
Ausgleich f. Getriebewelle 0.10 | ||||
25 | 6689177 | 1.15 | 1.37 | |
Ausgleich f. Getriebewelle 0.15 | ||||
25 | 6689178 | 1.15 | 1.37 | |
Anti Vibrationsgummi | ||||
26 | 6691822 | 1.15 | 1.37 | |
Sechskantbolzen Cg24ekb | ||||
27 | 6684786 | 2.15 | 2.56 | |
Magnetzünder Rotor kpl alte Art.nr. 155-21523-80 | ||||
28 | 6687389 | 26.16 | 31.13 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
28A | 6687396 | |||
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611 | ||||
29 | 6684611 | 2.15 | 2.56 | |
Ring | ||||
30 | 6684971 | 1.04 | 1.23 | |
Sechskantmutter Cg24ekb | ||||
31 | 6684612 | 2.15 | 2.56 | |
Bolzen 6x22 alte Art.nr. 100-02100-20 | ||||
32 | 6686771 | 1.15 | 1.37 | |
Einlaufstutzendichtung | ||||
51 | 6689891 | 1.15 | 1.37 | |
Vergaser Isolator Set, Reserve | ||||
52 | 6689966 | 6.93 | 8.24 | |
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254 | ||||
53 | 6695515 | 1.15 | 1.37 | |
Vergaserdichtung | ||||
54 | 6689839 | 1.15 | 1.37 | |
O-Ring P-15 | ||||
55 | 6698966 | 1.04 | 1.23 | |
Filtergehäuse kpl. alte Art.nr. 423-06500-81 | ||||
56 | 6690119 | 4.45 | 5.30 | |
Manschette 7.5 | ||||
57 | 6690804 | 1.15 | 1.37 | |
Drosselventil alte Art.nr.528-0650t-20 Since B028 | ||||
58 | 6691274 | 2.31 | 2.75 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
59 | 6684658 | |||
Kontrollschild alte Art.nr.476-01700-20 | ||||
60 | 6690843 | 1.15 | 1.37 | |
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01 | ||||
61 | 6684662 | 2.15 | 2.56 | |
Schraube Cg24ekb nicht mehr lieferbar! alte Art.n | ||||
62 | 6684660 | 2.15 | 2.56 | |
Filter Schwamm | ||||
63 | 6690364 | 1.15 | 1.37 | |
Filterabdeckung | ||||
64 | 6690415 | 5.28 | 6.28 | |
Spezialschraube | ||||
65 | 6689737 | 1.15 | 1.37 | |
Vergaserdichtung Set Cg24ekb Includ.225,229-239,2 | ||||
66 | 6690481 | 52.34 | 62.28 | |
Vergaser Set neue Art.nr.6690487 Since B028601 | ||||
66A | 6690487 | 72.30 | 86.04 | |
Röhrenschutz | ||||
67 | 6685247 | 2.31 | 2.75 | |
Clipd6new | ||||
68 | 6685198 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
69 | 6684620 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
70 | 6691649 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
72 | 6691768 | |||
Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
73 | 6692244 | 1.15 | 1.37 | |
Sechskantbolzen 5x18ps alte Art.nr. 994-63050-185 | ||||
75 | 6695505 | 1.15 | 1.37 | |
Spannschlosskappe Since C026901 | ||||
76 | 6691337 | 1.15 | 1.37 | |
Hauptpumpe | ||||
77 | 6685139 | 5.94 | 7.07 | |
Kraftstoffleitung 2.5x4x80 alte Art.-nr.700-02504 | ||||
78 | 6692347 | 1.15 | 1.37 | |
Kraftstoffleitung 2.5x4x70 alte Art.-nr.700-02504 | ||||
79 | 6692346 | 1.15 | 1.37 | |
Rückkehr Dichtung (alt 6684627) | ||||
80 | 6697846 | 1.04 | 1.23 | |
Lufteinlass alte Art.nr.564-06611-90 Includ.135,1 | ||||
81 | 6691389 | 10.23 | 12.17 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
82 | 6697800 | |||
Entlüftungsventil alte Art.nr.646-06612-90 For Au | ||||
83 | 6692171 | 4.95 | 5.89 | |
Schalldämpferschutz alte Art.-nr.738-06500-20 | ||||
91 | 6692795 | 6.93 | 8.24 | |
Schalldämpferdichtung alte Art.-nr.737-06500-20 | ||||
92 | 6692744 | 1.15 | 1.37 | |
Hitzeschutz alte Art.nr. 133-06500-20 | ||||
93 | 6687252 | 2.31 | 2.75 | |
Schalldämpfer Set Reserve alte Art.-nr.704-0651c- | ||||
94 | 6692483 | 17.70 | 21.06 | |
Ring | ||||
95 | 6684661 | 2.15 | 2.56 | |
Sechskantbolzen | ||||
96 | 6685114 | 1.15 | 1.37 | |
Lüftergehäuse | ||||
97 | 6687010 | 16.79 | 19.98 | |
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti | ||||
98 | 6684675 | 11.55 | 13.74 | |
Seilhaspel Starter alte Art.nr. 774-06097-20 | ||||
99 | 6693066 | 3.30 | 3.93 | |
Stellschraube alte Art.nr. 839-02010-20 Till 7.20 | ||||
100 | 6693633 | 1.15 | 1.37 | |
Starter Riemenscheibe alte Art.n.r798-06500-90 | ||||
101 | 6693405 | 4.45 | 5.30 | |
Gummidichtung | ||||
102 | 6688050 | 1.15 | 1.37 | |
Schnuranlasser alte Art.nr. 783-06097-20 Till 7.2 | ||||
103 | 6693168 | 2.31 | 2.75 | |
Startergriff alte Art.nr. 785-06410-20 | ||||
104 | 6693237 | 1.15 | 1.37 | |
Sechskantbolzen Cg24ekb alte Art.nr. 994-63040-15 | ||||
105 | 6684682 | 2.15 | 2.56 | |
Schalldämpfer Spezialdichtung alte Art.nr. 751-06 | ||||
106 | 6692886 | 1.15 | 1.37 | |
Auspuffrohr alte Art.nr.721-06500-91 | ||||
107 | 6692657 | 9.40 | 11.19 | |
Ring | ||||
108 | 6685109 | 1.15 | 1.37 | |
Kupplung kpl. | ||||
109 | 6688494 | 9.74 | 11.59 | |
Schneidschraube Cg24ekb | ||||
110 | 6684636 | 2.15 | 2.56 | |
Bolzen 4x12ps alte Art.nr. 994-25040-128 | ||||
111 | 6695441 | 1.15 | 1.37 | |
Feder f. Startersperre Cg24ekb | ||||
112 | 6684684 | 4.29 | 5.10 | |
Startersperre alte Art.nr. 788-06500-20 | ||||
113 | 6693319 | 2.31 | 2.75 | |
Drosselschrauben Set Cg24ekb alte Art.nr. 548-251 | ||||
121 | 6684698 | 4.29 | 5.10 | |
Spannschloss Cg24ekb alte Art.nr. 539-25120-20 | ||||
122 | 6684697 | 6.44 | 7.66 | |
Anschlagring Cg24ekb alte Art.nr. 489-25100-20 | ||||
123 | 6684696 | 2.15 | 2.56 | |
O-RING (ALT 550-25100-20) | ||||
124 | 6684695 | 4.29 | 5.10 | |
Hauptdüse Nr. 34.5 alte Art.nr.599-200bw-34 Since | ||||
125 | 6691888 | 6.28 | 7.47 | |
Pumpendichtung alte Art.nr.577-25100-20 | ||||
126 | 6691457 | 7.10 | 8.45 | |
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20 | ||||
127 | 6684693 | 8.58 | 10.20 | |
Schutzsieb Cg24ekb | ||||
128 | 6684700 | 4.29 | 5.10 | |
Pumpengehäuse alte Art.nr.575-25147-80 | ||||
129 | 6691430 | 36.15 | 43.02 | |
Nicht mehr lieferbar, kein Ersatz | ||||
130 | 6685220 | |||
Dosiermembrane alte Art.nr474-25001-80. Till B027 | ||||
131 | 6690827 | 11.71 | 13.94 | |
Membranabdeckung | ||||
132 | 6685222 | 4.45 | 5.30 | |
Schrauben Set alte Art.nr.548-25101-20 | ||||
133 | 6691312 | 1.15 | 1.37 | |
Getriebegehäuse kpl. Till C230890 | ||||
151 | 6688671 | 28.14 | 33.48 | |
Anschlagring außen C-15 alte Art.nr. 993-50015-00 | ||||
152 | 6695285 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
153 | 6697745 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
154 | 6697745 | |||
Kupplungszylinder kpl. | ||||
155 | 6688570 | 17.70 | 21.06 | |
Getriebewelle alte Art.nr.305-33160-20 | ||||
156 | 6688960 | 2.31 | 2.75 | |
Führungsplatte alte Art.nr. 075-33160-20 | ||||
157 | 6686612 | 1.15 | 1.37 | |
Nockenstab alte Art.nr. 101-33190-20 | ||||
158 | 6686811 | 5.78 | 6.87 | |
Getriebe 2 alte Art.nr. 307-33180-20 Till D175950 | ||||
159 | 6688974 | 26.16 | 31.13 | |
Dichtung Getriebegehäuse alte Art.nr.303-33160-20 | ||||
160 | 6688909 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
161 | 6692100 | |||
Messerführung, 625mm alte Art.nr. 122-33160-21 Ti | ||||
162 | 6687135 | 24.20 | 28.80 | |
Messerführung 625.5l M6 alte 122-33178-20 | ||||
162A | 6687137 | 24.20 | 28.80 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
163 | 6687285 | |||
Sechskant-senkkopfschraube 6x16 alte Art.nr. 990- | ||||
164 | 6695073 | 1.15 | 1.37 | |
Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52 | ||||
164A | 6695075 | 1.15 | 1.37 | |
Messer A (591.5l) alte Art.nr. 120-33160-22 | ||||
165 | 6687084 | 42.20 | 50.22 | |
Dichtgummi | ||||
166 | 6686654 | 1.15 | 1.37 | |
Ring | ||||
167 | 6687187 | 1.15 | 1.37 | |
Bolzen | ||||
168 | 6687160 | 1.15 | 1.37 | |
Bolzen | ||||
168A | 6687158 | 1.15 | 1.37 | |
Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
169A | 6695170 | 1.15 | 1.37 | |
Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
170 | 6695484 | 1.15 | 1.37 | |
Sechskantbolzen Cg24ekb | ||||
170A | 6684595 | 2.15 | 2.56 | |
KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80) | ||||
171 | 6688643 | 1.15 | 1.37 | |
Sechskantbolzen 6x14 alte Art.nr. 990-51060-143 T | ||||
172 | 6695058 | 1.15 | 1.37 | |
Sechskantbolzen 6x18/s alte Art.nr. 994-61060-184 | ||||
172A | 6695495 | 1.15 | 1.37 | |
Stützplatte seit C192401 | ||||
173 | 6690764 | 4.45 | 5.30 | |
Ring | ||||
174 | 6684822 | 2.15 | 2.56 | |
Mutter 6 Ups-p alte Art.nr. 991-87060-001 | ||||
175 | 6695175 | 1.15 | 1.37 | |
Ring | ||||
176 | 6684639 | 2.15 | 2.56 | |
Getriebegehäuse B | ||||
177 | 6688844 | 7.50 | 8.92 | |
Kabelklemme kpl. | ||||
178 | 6688004 | 1.15 | 1.37 | |
Schnitzelabdeckung (alt 138-33160-20) | ||||
179 | 6687299 | 12.38 | 14.73 | |
Messer Abdeckung alte Art.nr. 138-33168-20 | ||||
179A | 6687301 | 8.41 | 10.01 | |
Ring | ||||
180 | 6695219 | 1.15 | 1.37 | |
Federmutter 6 alte Art.nr. 994-40060-011 | ||||
181 | 6695475 | 1.15 | 1.37 | |
Ring | ||||
182 | 6684639 | 2.15 | 2.56 | |
Sechskantbolzen 4x10s alte Art.nr. 6695484 | ||||
183 | 6695484 | 1.15 | 1.37 | |
Griff A alte Art.nr. 050-33150-22 | ||||
191 | 6686270 | 9.08 | 10.80 | |
Stoppschalter kpl.alte Art.nr. 170-3317a-80 | ||||
192 | 6687764 | 10.56 | 12.57 | |
Halteknopf | ||||
193 | 6688366 | 1.15 | 1.37 | |
Schraube Rb24e | ||||
194 | 6684913 | 2.15 | 2.56 | |
Drosselklappenhebel | ||||
195 | 6688226 | 2.31 | 2.75 | |
Sicherheithebel | ||||
196 | 6688235 | 2.31 | 2.75 | |
Feder f. Drosselklappenhebel | ||||
197 | 6688243 | 2.31 | 2.75 | |
Griff B alte Art.nr. 051-33150-23 | ||||
198 | 6686307 | 9.08 | 10.80 | |
Kappe alte Art.nr. 765-32120-20 | ||||
199 | 6693002 | 1.15 | 1.37 | |
Blechschraube 4x18 alte Art.nr. 993-18041-812 | ||||
200 | 6695263 | 1.05 | 1.25 | |
Drosselklappen-seil alte Art.nr.885-0651c-80 Till | ||||
201 | 6693912 | 5.11 | 6.08 | |
Halteknopf Markierung alte Art.nr. 925-32530-20 | ||||
202 | 6694585 | 1.15 | 1.37 | |
Schraube 5x45/s alte Art.nr. 994-14050-451 | ||||
203 | 6695350 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
204 | 6696987 | |||
Schraube 6x18ps (alte 994-15060-181) | ||||
205 | 6695401 | 1.05 | 1.25 | |
kleine Unterlegscheibe Rb24e | ||||
206 | 6684864 | 2.15 | 2.56 | |
Frontgriff | ||||
207 | 6688096 | 7.75 | 9.22 | |
Ring | ||||
208 | 6689680 | 1.15 | 1.37 | |
Federscheibe Cg24ekd | ||||
209 | 6684834 | 2.15 | 2.56 | |
Sechskantbolzen 5x40 alte Art.nr. 990-51050-403 | ||||
210 | 6695054 | 1.15 | 1.37 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
211 | 6687522 | |||
Manschette 5.8 alte Art.nr.659-00801-20 Till G103 | ||||
212 | 6692244 | 1.15 | 1.37 | |
Schraubenschlüssel Combi Box 10x19 plus alte Art. | ||||
501 | 6685997 | 4.45 | 5.30 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
502 | 6684813 |
