Hikoki TIA-350PFS Zeichnungen und Teile

Auf dem Typenschild sollte die Typenbezeichnung TIA-350PFS stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.

Teilezeichnung

Teileliste

Zeichnungen der HIKOKI TIA-350PFS

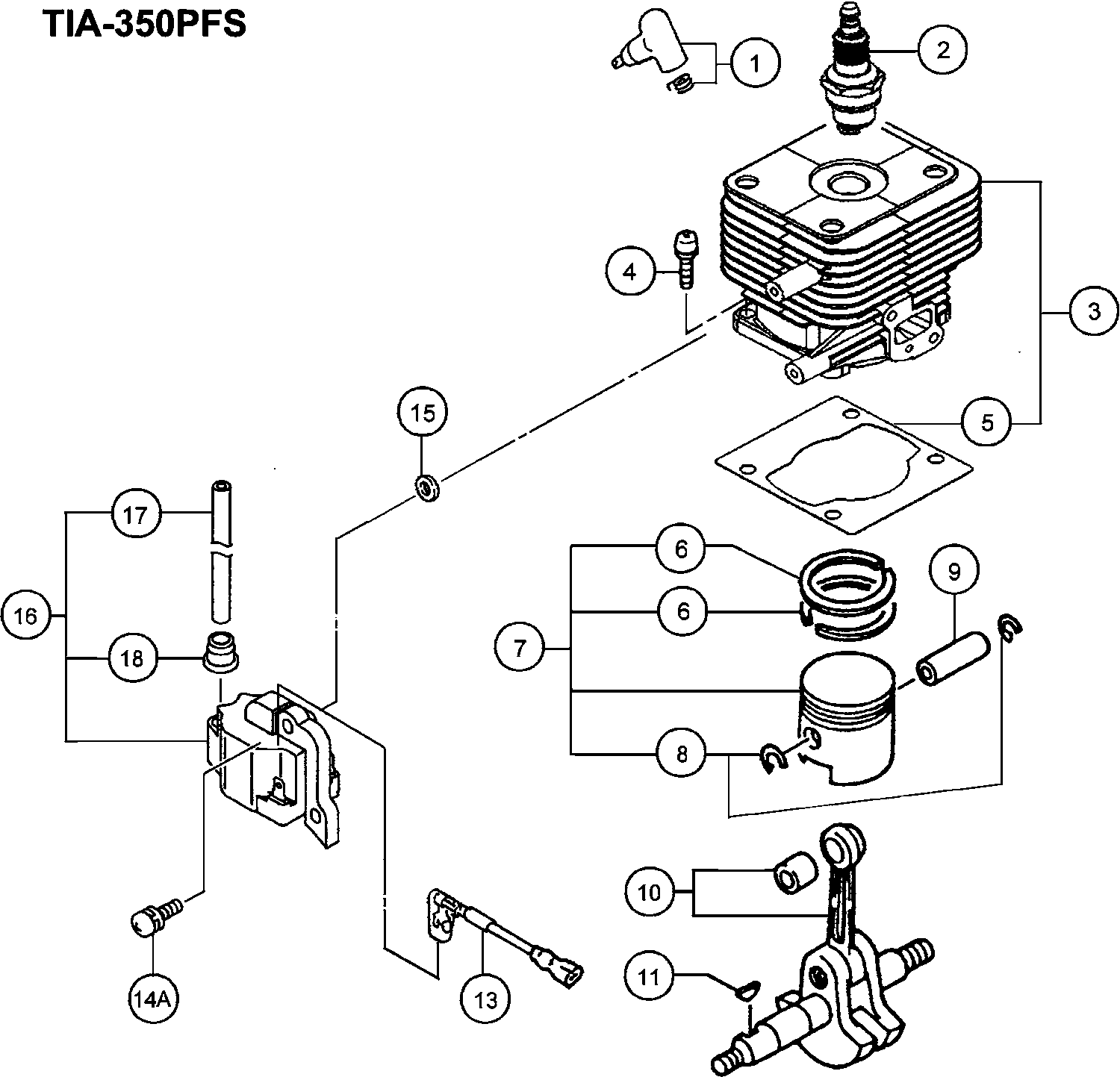

Teilezeichnung 1

Zum Vergrößern anklicken
Vergrößerung im neuen Fenster

Teileliste der Hikoki TIA-350PFS

Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.

Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti
1	6687468	Zündkerzenkappe kpl. alte Art.nr. 157-01570-90 Ti	€ 2,24
Spark Plug Ass'y Rcj6y For Europe,aus
2	6699326	Spark Plug Ass'y Rcj6y For Europe,aus	€ 3,19
Zylinder-set
3	6685491	Zylinder-set	€ 58,42
Sechskantbolzen Rb24e
4	6684903	Sechskantbolzen Rb24e	€ 2,08
Zylinderdichtung
5	6685749	Zylinderdichtung	€ 1,11
Kolbenring
6	6685331	Kolbenring	€ 3,92
Kolben Set alte Art.nr. 030-07030-91
7	6685898	Kolben Set alte Art.nr. 030-07030-91	€ 23,43
Sicherungsring neue Art.nr. 039-00000-20
8	6685078	Sicherungsring neue Art.nr. 039-00000-20	€ 1,11
Kolbenbolzen alte Art.nr. 037-01400-20
9	6686008	Kolbenbolzen alte Art.nr. 037-01400-20	€ 2,24
Kurbelwelle alte Art.nr. 046-07221-80
10	6696499	Kurbelwelle alte Art.nr. 046-07221-80	€ 64,86
Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20
11	6684899	Scheibenfeder 3x13x4.5 alte Art.nr. 068-10100-20	€ 2,08
Kabelstopper B160m
13	6687874	Kabelstopper B160m	€ 2,24
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
14A	6695407	Hochspannungsschraube 4x18ws alte Art.nr. 994-160	€ 1,11
Unterlegscheibe Cg24ekb
15	6684600	Unterlegscheibe Cg24ekb	€ 2,08
Zündspule kpl. alte Art.nr. 167-22012-90
16	6687719	Zündspule kpl. alte Art.nr. 167-22012-90	€ 27,24
Hochspannungskabel
17	6687891	Hochspannungskabel	€ 2,03
Gummikappe Cg24ekb Till G165840
18	6684602	Gummikappe Cg24ekb Till G165840	€ 2,08
Getriebewelle Cg24ekb
31	6684605	Getriebewelle Cg24ekb	€ 2,08
Getriebewelle Cg24ekb
31	6684604	Getriebewelle Cg24ekb	€ 2,08
Magnetzünder Rotor kpl. alte Art.nr. 155-20549-80
32	6687375	Magnetzünder Rotor kpl. alte Art.nr. 155-20549-80	€ 19,47
Sechskantmutter Cg24ekb
33	6684612	Sechskantmutter Cg24ekb	€ 2,08
Ring
34	6695184	Ring	€ 1,11
Nicht bestellbar
35	6686586	Nicht bestellbar
Crank Case Ass'y Since J014621
35A	6699279	Crank Case Ass'y Since J014621	€ 28,85
Öldichtung Cg24ekb
36	6684607	Öldichtung Cg24ekb	€ 4,15
Kugellager Cg24ekb
37	6684608	Kugellager Cg24ekb	€ 3,68
Dichtung f. Kurbelgehäuse Till J014620
38	6686723	Dichtung f. Kurbelgehäuse Till J014620	€ 1,11
Crank Case Gasket Since J014621
38A	6699280	Crank Case Gasket Since J014621	€ 1,00
Sechskantbolzen Rb24e
39	6684903	Sechskantbolzen Rb24e	€ 2,08
Sechskantbolzen Rb24e
39A	6684903	Sechskantbolzen Rb24e	€ 2,08
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
40	6684611	Unterlegscheibe Cg24ekb Neue Art.nr. 6684611	€ 2,08
Ansaugkrümmerdichtung
61	6689895	Ansaugkrümmerdichtung	€ 1,11
Isolator Set
62	6689972	Isolator Set	€ 6,07
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
63	6695515	Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254	€ 1,11
Draht-rückholfeder alte Art.nr.902-10243-20
64	6694055	Draht-rückholfeder alte Art.nr.902-10243-20	€ 1,11
Vergaserdichtung Cg24ekb
65	6684616	Vergaserdichtung Cg24ekb	€ 2,08
Drosselplatte alte Art.nr.528-0652n-22
66	6691276	Drosselplatte alte Art.nr.528-0652n-22	€ 1,11
Filtergehäuse kpl.
67	6690120	Filtergehäuse kpl.	€ 4,31
Filter Schwamm neue Art.-nr.:6690365
68	6690365	Filter Schwamm neue Art.-nr.:6690365	€ 1,11
Filterabdeckung
69	6690402	Filterabdeckung	€ 9,90
Cover Fixing Bolt Comp.
70	6698730	Cover Fixing Bolt Comp.	€ 3,05
Schraube 5x75/s alte Art.nr. 994-14050-571
71	6695353	Schraube 5x75/s alte Art.nr. 994-14050-571	€ 1,11
kleine Unterlegscheibe Rb24e
72	6684864	kleine Unterlegscheibe Rb24e	€ 2,08
Vergaser Set Wyj464
73	6690516	Vergaser Set Wyj464	€ 66,17
Drosselkontrollhebel alte Art.nr.523-0652n-20
74	6691239	Drosselkontrollhebel alte Art.nr.523-0652n-20	€ 1,11
Tank F T
75	6699336	Tank F T	€ 23,43
Manschette 5.8 alte Art.nr.659-00801-20 Till G103
76	6692244	Manschette 5.8 alte Art.nr.659-00801-20 Till G103	€ 1,11
Return Grommet Till 7.2014
77	6697846	Return Grommet Till 7.2014	€ 1,00
Benzinleitung Rb24e
78	6684880	Benzinleitung Rb24e	€ 2,08
Filterpumpengehäuse Cg24ekb
79	6684620	Filterpumpengehäuse Cg24ekb	€ 3,68
Clipd6new
80	6685198	Clipd6new	€ 1,11
Benzinleitung Cg24ekb
81A	6684618	Benzinleitung Cg24ekb	€ 4,15
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
82	6684709	Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl	€ 2,08
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
83	6695504	Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16	€ 1,11
Tankdeckel schwarz alte Art.nr. 595-01690-90
84	6685049	Tankdeckel schwarz alte Art.nr. 595-01690-90	€ 7,50
Blechschraube 4x14 alte Art.nr. 993-49040-142
85	6695280	Blechschraube 4x14 alte Art.nr. 993-49040-142	€ 1,11
Ring
86	6685070	Ring	€ 1,11
Unterlegscheibe Rb24e
87	6684918	Unterlegscheibe Rb24e	€ 2,08
Tank Fixiermanschette alte Art.nr.649-07250-20
88	6692183	Tank Fixiermanschette alte Art.nr.649-07250-20	€ 1,11
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
89	6684662	Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01	€ 2,08
Nicht bestellbar
90	6684625	Nicht bestellbar
Zylinder Abdeckung Blk
101	6685689	Zylinder Abdeckung Blk	€ 5,59
Schraube 5x16/ps alte Art.nr. 994-15050-162
102A	6695386	Schraube 5x16/ps alte Art.nr. 994-15050-162	€ 1,11
Sechskantbolzen 6x65 alte Art.nr. 990-51060-653
103	6695067	Sechskantbolzen 6x65 alte Art.nr. 990-51060-653	€ 1,11
Ring
104	6684639	Ring	€ 2,08
Nicht bestellbar
105	6699602	Nicht bestellbar
Auspuff Set alte Art.-nr.734-0740a-90
106	6692716	Auspuff Set alte Art.-nr.734-0740a-90	€ 4,63
Schraube Cg24ekb alte Art.nr. 994-36040-081
107	6684651	Schraube Cg24ekb alte Art.nr. 994-36040-081	€ 2,08
Funkenfänger alte Art.-nr.732-0740a-20
108	6692702	Funkenfänger alte Art.-nr.732-0740a-20	€ 2,24
Schalldämpfer Spezialdichtung alte Art.nr. 751-06
109	6692886	Schalldämpfer Spezialdichtung alte Art.nr. 751-06	€ 1,11
Schalldämpferschutz alte Art.-nr.738-0725a-20
110	6692812	Schalldämpferschutz alte Art.-nr.738-0725a-20	€ 10,07
Schraube 4x14/ps alte Art.nr. 994-15040-142
111A	6695372	Schraube 4x14/ps alte Art.nr. 994-15040-142	€ 1,11
Kupplungshebel kpl.
112	6688610	Kupplungshebel kpl.	€ 7,34
Kupplungsfeder
113	6689420	Kupplungsfeder	€ 2,24
Ring
114	6689645	Ring	€ 1,11
RING
115	6695203	RING	€ 1,11
Kupplungs Stufen Bolzen
116	6689628	Kupplungs Stufen Bolzen	€ 2,24
Schraube 5x20/ws alte Art.nr. 994-16050-202
117A	6695421	Schraube 5x20/ws alte Art.nr. 994-16050-202	€ 1,02
Lüftergehäuse
118	6687033	Lüftergehäuse	€ 14,37
Nicht mehr lieferbar
118	6687021	Nicht mehr lieferbar
Bolzen 6x36
119	6686772	Bolzen 6x36	€ 1,11
Primäre Kabel-gummidichtung
120	6688057	Primäre Kabel-gummidichtung	€ 1,11
Hitzeschutz alte Art.nr. 133-07250-20
121	6687263	Hitzeschutz alte Art.nr. 133-07250-20	€ 4,31
Luft Deflektor
122	6687213	Luft Deflektor	€ 3,19
Schneidschraube Cg24ekd
123	6684751	Schneidschraube Cg24ekd	€ 2,08
Kupplungsset kpl.
124	6688482	Kupplungsset kpl.	€ 12,46
Starter kpl. alte Art.nr.762-0720f-92 alte Art.nr
141	6692991	Starter kpl. alte Art.nr.762-0720f-92 alte Art.nr	€ 19,47
Seilzugstarter Gehäuse kpl. Since C237092
142	6693040	Seilzugstarter Gehäuse kpl. Since C237092	€ 7,50
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
143	6684674	Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo	€ 4,15
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
144	6684675	Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti	€ 11,18
Nicht mehr lieferbar
145	6693081	Nicht mehr lieferbar
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
146	6684677	Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20	€ 8,30
Nockenscheibe alte Art.nr.759-0720r-20
147	6692937	Nockenscheibe alte Art.nr.759-0720r-20	€ 3,19
SET SCREW (OLD 839-03045-20)
148	6684679	SET SCREW (OLD 839-03045-20)	€ 2,08
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
149	6684680	Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo	€ 2,08
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
151	6684681	Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90	€ 12,78
Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
152	6695375	Schraube 4x18/ps alte Art.nr. 994-15040-182 Since	€ 1,11
D4eretainingringnew
153	6685101	D4eretainingringnew	€ 1,11
Feder f. Startersperre Cg24ekb
154	6684684	Feder f. Startersperre Cg24ekb	€ 4,15
Startersperre Cg24ekb alte Art.nr.788-0651h-20
155	6684685	Startersperre Cg24ekb alte Art.nr.788-0651h-20	€ 4,15
Pumpengehäuse Rb24e
171	6684879	Pumpengehäuse Rb24e	€ 60,17
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
172	6684687	Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8	€ 15,81
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
173	6684688	Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2	€ 8,30
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
174	6684689	Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20	€ 6,23
Dosiermembrane alte Art.nr.474-25241-80
175	6690830	Dosiermembrane alte Art.nr.474-25241-80	€ 11,50
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
176	6684691	Membrandichtung Cg24ekb alte Art.nr.475-25153-20	€ 8,30
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
177	6684693	Membranabdeckung Cg24ekb alte Art.nr.576-25100-20	€ 8,30
Pumpendichtung alte Art.nr.577-25100-20
178	6691457	Pumpendichtung alte Art.nr.577-25100-20	€ 6,87
Hauptdüse #38.5 alte Art.nr. 599-200bw-38
179	6696130	Hauptdüse #38.5 alte Art.nr. 599-200bw-38	€ 5,59
O-RING (OUD 550-25100-20)
180	6684695	O-RING (OUD 550-25100-20)	€ 4,15
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
181	6684696	Anschlagring Cg24ekb alte Art.nr. 489-25100-20	€ 2,08
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
182	6684697	Spannschloss Cg24ekb alte Art.nr. 539-25120-20	€ 6,23
Drosselschrauben Set Rb24e
183	6684870	Drosselschrauben Set Rb24e	€ 2,08
Kabel Justierer Rb24e
184	6684873	Kabel Justierer Rb24e	€ 6,23
Filterdichtung Rb24e
185	6684875	Filterdichtung Rb24e	€ 4,15
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
186	6684699	Stellschraube Cg24ekb alte Art.nr. 548-25151-20	€ 2,08
Sicherungsscheibe Rb24e
187	6684874	Sicherungsscheibe Rb24e	€ 2,08
Schutzsieb Cg24ekb
188	6684700	Schutzsieb Cg24ekb	€ 4,15
Kupplungsgehäuse kpl.
211	6688203	Kupplungsgehäuse kpl.	€ 27,24
Getriebegehäuse A
212	6688029	Getriebegehäuse A	€ 19,47
Dichtung B f. Getriebgehäuse
213	6688059	Dichtung B f. Getriebgehäuse	€ 1,11
Federmutter 6 alte Art.nr. 994-40060-011
214	6695475	Federmutter 6 alte Art.nr. 994-40060-011	€ 1,11
Getriebe 2
215	6688136	Getriebe 2	€ 27,24
Kugellager #6202z
216	6695559	Kugellager #6202z	€ 6,23
Nicht bestellbar
217	6695557	Nicht bestellbar
Anschlagring außen C-15 alte Art.nr. 993-50015-00
218	6695285	Anschlagring außen C-15 alte Art.nr. 993-50015-00	€ 1,11
Getriebegehäuse B
220	6688035	Getriebegehäuse B	€ 23,43
Getriebegehäuse
221	6688063	Getriebegehäuse	€ 1,11
Schraube 5x30/s alte Art.nr. 994-14050-301
222	6695345	Schraube 5x30/s alte Art.nr. 994-14050-301	€ 1,11
Scheibenfeder 3x13x5.0 alte Art.nr. 068-11000-20
223	6686459	Scheibenfeder 3x13x5.0 alte Art.nr. 068-11000-20	€ 1,11
Nicht bestellbar
224	6695524	Nicht bestellbar
Ring
225	6684639	Ring	€ 2,08
Schraube 6x8 alte Art.nr. 990-11060-081
226	6694923	Schraube 6x8 alte Art.nr. 990-11060-081	€ 1,11
Anschlagring außen C-17 alte Art.nr. 993-50017-00
227	6695286	Anschlagring außen C-17 alte Art.nr. 993-50017-00	€ 1,11
Getriebe 3
228	6688162	Getriebe 3	€ 17,57
Getriebe 4
241	6688179	Getriebe 4	€ 37,04
Antriebswelle
242	6688189	Antriebswelle	€ 34,99
Drückstift 4x12 alte Art.nr. 999-05041-203
243	6695521	Drückstift 4x12 alte Art.nr. 999-05041-203	€ 1,11
Getriebegehäuse
244	6688043	Getriebegehäuse	€ 18,89
Schraube 5x50 alte Art.nr. 990-11050-501
245	6694910	Schraube 5x50 alte Art.nr. 990-11050-501	€ 1,11
Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01
246	6684662	Unterlegscheibe Cg24ekb alte Art.nr. 992-01050-01	€ 2,08
Schraube 5x30/s alte Art.nr. 994-14050-301
247	6695345	Schraube 5x30/s alte Art.nr. 994-14050-301	€ 1,11
Spurlager 2035 alte Art.nr. 999-62203-572
248	6695617	Spurlager 2035 alte Art.nr. 999-62203-572	€ 16,40
Rosette f. Getriebewelle
249	6688223	Rosette f. Getriebewelle	€ 3,19
Kugellager 6904zz
250	6695584	Kugellager 6904zz	€ 13,26
Anschlagring innen C-37 alte Art.nr. 993-51037-00
251	6695297	Anschlagring innen C-37 alte Art.nr. 993-51037-00	€ 1,11
Rosette f. Getriebewelle B
252	6688234	Rosette f. Getriebewelle B	€ 4,95
Nocke alte Art.nr.820-32203-20 For Europe,aus
253	6693553	Nocke alte Art.nr.820-32203-20 For Europe,aus	€ 1,11
Bolzenbefestigung alte Art:nr.821-32203-20
254	6693558	Bolzenbefestigung alte Art:nr.821-32203-20	€ 1,11
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
255	6684611	Unterlegscheibe Cg24ekb Neue Art.nr. 6684611	€ 2,08
Griff kompl. alte Art.nr. 049-32475-92
271	6686254	Griff kompl. alte Art.nr. 049-32475-92	€ 139,97
Ring
272	6695219	Ring	€ 1,11
Plusbolzen 6x18 alte Art.nr. 990-23060-181
273	6695020	Plusbolzen 6x18 alte Art.nr. 990-23060-181	€ 1,11
Kabelklemme
274	6688015	Kabelklemme	€ 1,11
Drosselklappen kpl. alte Art.nr.870-32475-90
275	6693695	Drosselklappen kpl. alte Art.nr.870-32475-90	€ 13,89
Stopp Schalter alte Art.nr.156-32475-90
276	6687434	Stopp Schalter alte Art.nr.156-32475-90	€ 9,58
Stop-knopf Halterung alte Art.nr.640-32465-21
277	6692138	Stop-knopf Halterung alte Art.nr.640-32465-21	€ 3,19
Halteknopf Markierung alte Art.nr. 925-33176-20
278	6694589	Halteknopf Markierung alte Art.nr. 925-33176-20	€ 2,24
Plusbolzen 6x30 alte Art.nr. 990-23060-301
279	6695022	Plusbolzen 6x30 alte Art.nr. 990-23060-301	€ 1,11
Nicht bestellbar
280	6684792	Nicht bestellbar
Ring
281	6684822	Ring	€ 2,08
Gashebel Band alte Art.nr.883-32475-20
282	6693808	Gashebel Band alte Art.nr.883-32475-20	€ 2,24
Vierkantmutter alte Art.nr. 991-91060-061
283	6696512	Vierkantmutter alte Art.nr. 991-91060-061	€ 1,00
Drosselhebel alte Art.nr.880-32475-20
284	6693801	Drosselhebel alte Art.nr.880-32475-20	€ 4,79
Schutzrohr 10x42l alte Art.nr. 164-10042-00
285	6687578	Schutzrohr 10x42l alte Art.nr. 164-10042-00	€ 2,24
Schutzrohr 13x150l alte Art.nr. 164-13015-01
286	6687602	Schutzrohr 13x150l alte Art.nr. 164-13015-01	€ 1,11
Drosselklappen-seil alte Art.nr.885-0725a-80
287	6693927	Drosselklappen-seil alte Art.nr.885-0725a-80	€ 7,67
Halteknopf
288	6688366	Halteknopf	€ 1,11
Schraube Rb24e
289	6684913	Schraube Rb24e	€ 2,08
Schraubenschlüssel alte Art.nr.808-20000-20 Till
501	6693479	Schraubenschlüssel alte Art.nr.808-20000-20 Till	€ 2,24
Schraubenschlüssel Combi Box 10x19 plus alte Art.
502	6685997	Schraubenschlüssel Combi Box 10x19 plus alte Art.	€ 4,31
Typenschild alte Art.nr.906-0725a-20
601	6694234	Typenschild alte Art.nr.906-0725a-20	€ 2,24

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
