Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TMC-200'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki TMC-200

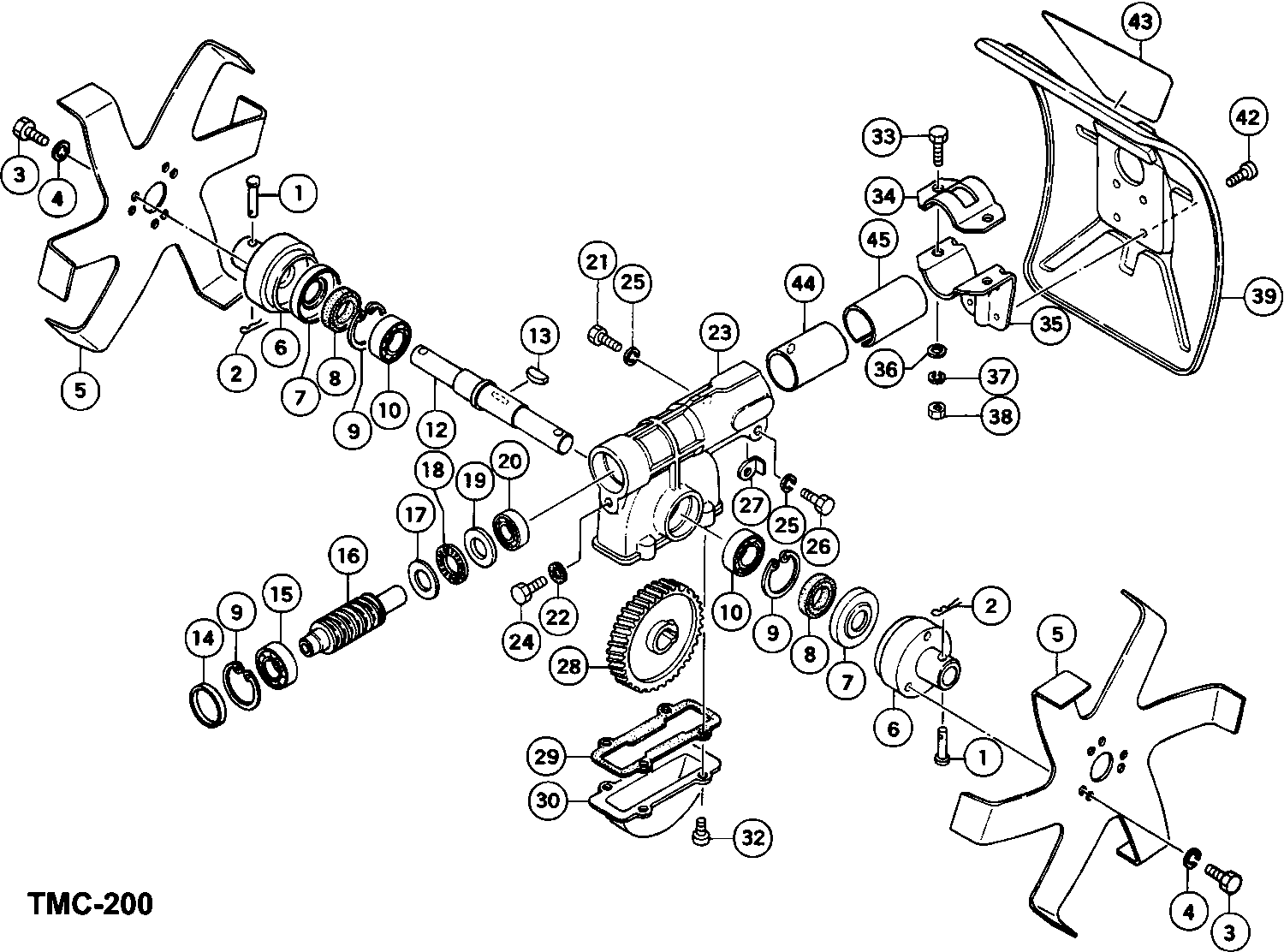

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki TMC-200

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Arrestierstift
1 6689818 4.45 5.30

Bolzenbefestigung alte Art:nr.821-32203-20
2 6693558 1.15 1.37

Bolzen 6x12 alte Art.nr. 990-21060-121
3 6694982 1.15 1.37

Ring
4 6695219 1.15 1.37

Messer alte Art.nr. 820-39907-20
5 6693557 19.96 23.76

Messerhalterung alte Art.nr.310-39907-20
6 6689035 24.20 28.80

Schutzabdeckung alte Art.nr. 307-39907-20
7 6688987 3.30 3.93

Öldichtung Ue15286 alte Art.nr. 999-66152-874
8 6695638 3.30 3.93

Stop Ring Cg24ekd, Cg18dal, Cg18dl
9 6684741 2.15 2.56

Kugellager 6902
10 6695583 14.98 17.82

Antriebswelle alte Art.nr.304-39907-20
12 6688952 22.24 26.46

Scheibenfeder 5x22x7x14
13 6687078 2.31 2.75

Abdeckkappe f. Getriebekasten
14 6689152 1.15 1.37

Kugellager 6001zz
15 6695531 7.10 8.45

Nicht mehr lieferbar, kein Ersatz
16 6685586

Nicht mehr lieferbar, kein Ersatz
17 6695614

Nicht mehr lieferbar, kein Ersatz
18 6695613

Nicht mehr lieferbar, kein Ersatz
19 6689151

Kugellager 6901ZZ/OD (ALT 999-61690-101/6695581)
20 6695582 9.74 11.59

Bolzen 6x12 alte Art.nr. 990-21060-121
21 6694982 1.15 1.37

Abflussdichtung alte Art.-nr.727-01040-20
22 6692685 1.15 1.37

Getriebegehäuse
23 6688824 24.20 28.80

Bolzen 6x12 alte Art.nr. 990-21060-121
24 6694982 1.15 1.37

Ring
25 6695219 1.15 1.37

Bolzen 6x25 alte Art.nr. 990-21060-251
26 6694988 1.15 1.37

Distanzstück
27 6688309 1.05 1.25

Zahnrad alte Art.nr. 301-39909-20
28 6688886 64.28 76.49

Getriebegehäusedichtung
29 6689116 2.31 2.75

Abdeckkappe f. Getriebekasten
30 6689153 5.28 6.28

Schraube 5 x 10/s alte Art.nr. 994-14050-101
32 6695333 1.15 1.37

Plusbolzen 6x18 alte Art.nr. 990-23060-181
33 6695020 1.15 1.37

Halterung f. Abdeckung 26 Dia
34 6690303 1.15 1.37

Halterung f. Abdeckung
35 6690337 3.30 3.93

Ring
36 6695183 1.15 1.37

Ring
37 6695219 1.15 1.37

Keine Informationen verfügbar, nicht bestellbar
38 6684792

Sicherheitsabdeckung
39 6690279 9.74 11.59

Schraube 5x14/ps alte Art.nr. 994-15050-141
42 6695384 1.15 1.37

Typenschild alte Art.nr.906-39909-20
43 6694329 2.10 2.50

Rosette B
44 6689530 4.45 5.30

Rosette
45 6688629 1.15 1.37
