Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TPH-270SS'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

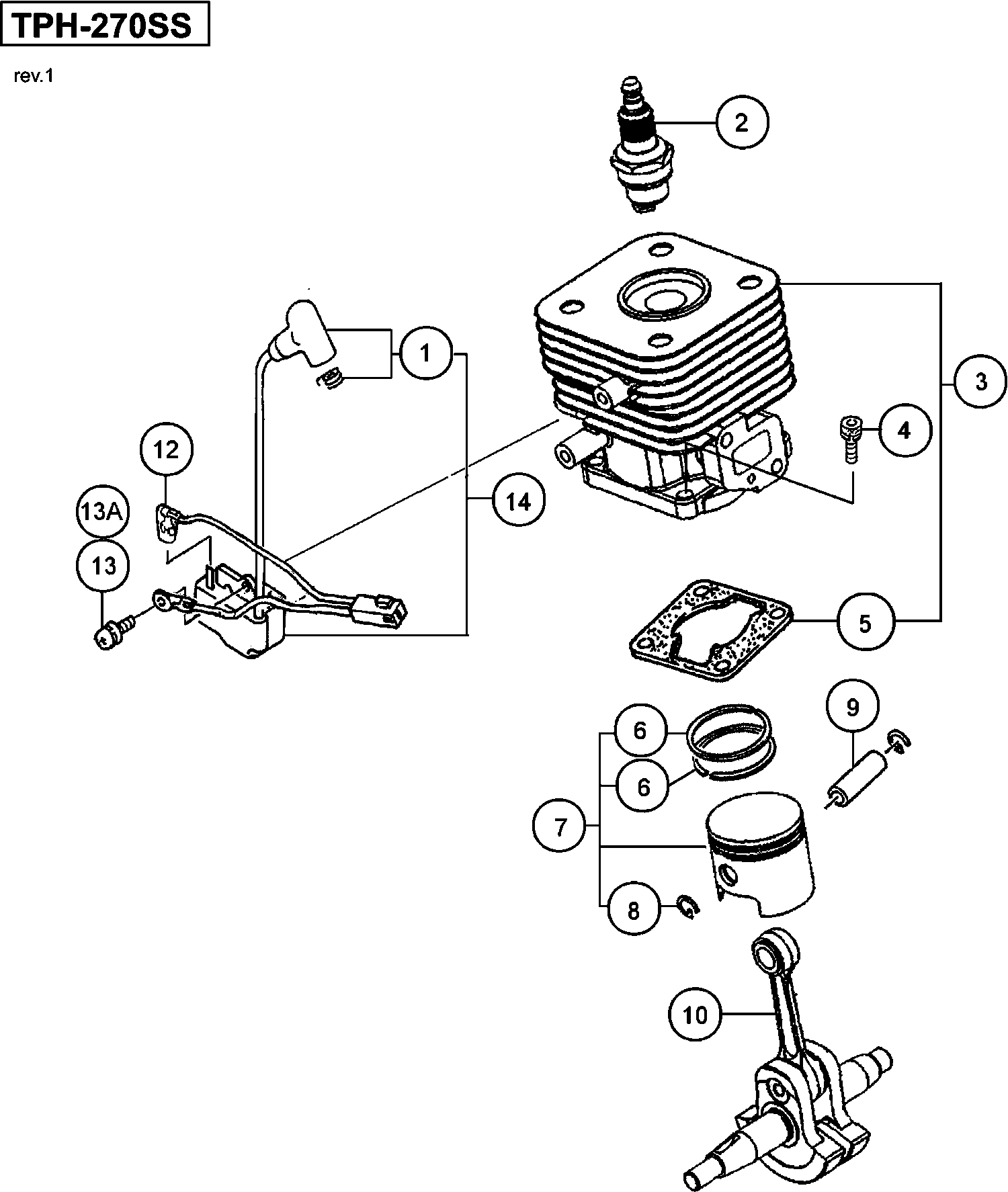

Zeichnungen der Hikoki TPH-270SS

Teileliste der Hikoki TPH-270SS

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer
Steckerkappe Rb24e
1 6684894 8.58 10.20
Zündkerzenbaugruppe Bpmr6a (alt 6685086)
2 6699319 8.91 10.61
Zylinder-set alte Art.nr. 001-07355-90
3 6685493 54.30 64.62
Sechskantbolzen Cg24ekb
4 6684586 2.15 2.56
Zylinderdichtung T=1.0 alte Art.nr. 017-07355-20
5 6685750 2.31 2.75
Kolbenring alte Art.nr. 041-01700-20
6 6686121 4.45 5.30
Kolben Set alte Art.nr. 030-07350-90
7 6685902 20.11 23.93
Kolbenstift Cg24ekb
8 6684590 2.15 2.56
Kolbenstift Cg24ekb
9 6684591 4.29 5.10
Kurbelwelle kpl. alte Art.nr. 046-07350-82
10 6686219 72.30 86.04
Hauptkabel kpl.
12 6687965 3.30 3.93
Sechskantbolzen Cg24ekb Till H124040
13 6684599 2.15 2.56
Hochspannungsschraube 4x18ws alte Art.nr. 994-160
13A 6695407 1.15 1.37
Zündspule alte Art.nr. 167-21012-90
14 6687684 28.14 33.48
Getriebewelle Cg24ekb
21 6684604 2.15 2.56
Getriebewelle Cg24ekb
21 6684605 2.15 2.56
Ausgleich f. Getriebewelle 0.10
21 6689177 1.15 1.37
Ausgleich f. Getriebewelle 0.15
21 6689178 1.15 1.37
Magnetzünder Rotor kpl alte Art.nr. 155-21012-81
22 6687384 16.19 19.26
Sechskantmutter Cg24ekb
23 6684612 2.15 2.56
Unterlegscheibe Cg24ekb Neue Art.nr. 6684611
24 6684611 2.15 2.56
Kurbelgehäuse Rb24e Since D038601
25 6684905 54.45 64.80
Öldichtung Cg24ekb
26 6684607 4.29 5.10
Kugellager Cg24ekb
27 6684608 3.80 4.52
Kurbelgehäuse Rb24e
28 6684904 2.15 2.56
Sechskantbolzen Rb24e
29 6684903 2.15 2.56
Ansaugkrümmerdichtung
41 6689895 1.15 1.37
Isolator Set
42 6689972 6.28 7.47
Sechskantbolzen 5x25ws alte Art.nr. 994-64050-254
43 6695515 1.15 1.37
Vergaserdichtung (ALT 402-0602K-21/6689836)
44 6684615 2.15 2.56
Vergaser Set Wyj-431
45 6690519 86.36 102.77
Filtergehäuse kpl.
46 6690120 4.45 5.30
Filter Schwamm neue Art.-nr.:6690365
47 6690365 1.15 1.37
Filterabdeckung
48 6690421 13.86 16.50
Abdeckung Fixing Bolt Comp.
49 6698730 3.15 3.75
Schraube 5x75/s alte Art.nr. 994-14050-571
50 6695353 1.15 1.37
kleine Unterlegscheibe Rb24e
51 6684864 2.15 2.56
Drosselhebel 1.5 alteart.nr.528-07355-22
52 6691281 1.15 1.37
Drosselkontrollhebel alte Art.nr.523-0652n-20
53 6691239 1.15 1.37
Tank weiß alte Art.nr. 591-07350-22
54 6691602 15.13 18.00
Hülse Cg24ekb
55 6684623 2.15 2.56
Rückkehr Dichtung (alt 6684627)
56 6697846 1.04 1.23
Benzinleitung Cg24ekb
57 6684626 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
58 6684620
Clipd6new
59 6685198 1.15 1.37
Benzinleitung Cg24ekb
60 6684618 4.29 5.10
Sechskantbolzen Cg24ekb
61 6684634 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
62 6685049
Keine Informationen verfügbar, nicht bestellbar
63 6684625
Stand alte Art.nr.940-07350-20
64 6694787 3.30 3.93
Blechschraube 4x14 alte Art.nr. 993-49040-142
65 6695280 1.15 1.37
Ring
66 6685070 1.15 1.37
Zylinder Abdeckung alte Art.nr. 016-07350-20
71 6685690 5.28 6.28
Sechskantbolzen 5x16/ps alte Art.nr. 994-63050-16
72 6695504 1.15 1.37
Sechskantbolzen Cg24ekb
73 6684638 2.15 2.56
Ring
74 6684639 2.15 2.56
Schalldämpfer Set alte Art.-nr.704-07350-90
75 6692498 13.86 16.50
Schalldämpferdichtung alte Art.-nr.737-0165a-20
76 6692732 1.15 1.37
Schalldämpfer Schutz alte Art.-nr.738-07350-20
77 6692813 5.11 6.08
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
78 6695508 1.15 1.37
Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
78A 6695375 1.15 1.37
Verschlusskappe
79 6688345 3.30 3.93
Ring
80 6684642 2.15 2.56
Kupplungsschuh Cg24ekb
81 6684643 11.55 13.74
Kupplungsfeder Cg24ekb
82 6684644 2.15 2.56
Kupplungsscheibe Cg24ekb
83 6684645 2.15 2.56
Stufenbolzen Cg24ekb alte Art.nr. 357-0075t-20
84 6684646 2.15 2.56
Sechskantbolzen Cg24ekb
85 6684634 2.15 2.56
Ring
86 6684648 2.15 2.56
Kupplungssatz
87 6699640 12.88 15.32
Schneidschraube Cg24ekb
88 6684636 2.15 2.56
Hitzeschutz alte Art.nr. 133-07350-20
89 6687264 3.30 3.93
Keine Informationen verfügbar, nicht bestellbar
101A 6699995
Seilzugstarter Gehäuse Cg24ekb For (s) Type Since
102 6684673 19.06 22.68
Starterkabel Cg24ekb alte Art.nr. 783-0720f-20 Fo
103 6684674 4.29 5.10
Rückholfeder Cg24ekb alte Art.nr. 783-0720f-20 Ti
104 6684675 11.55 13.74
Starter Seilrolle
105A 6699997 8.41 10.01
Dämpfungsfeder Cg24ekb alte Art.nr. 758-0651h-20
106 6684677 8.58 10.20
NOCKENPLATTE
107A 6699996 2.55 3.03
Einstellschraube (alte 839-03045-20)
108 6684679 2.15 2.56
Startergriff Cg24ekb alte Art.nr. 785-03045-20 Fo
109 6684680 2.15 2.56
Starterscheibe Cg24ekb alte Art.nr. 798-0651h-90
110 6684681 13.20 15.71
D4e Sicherungsring (alt 993-55040-001)
111 6685101 1.15 1.37
Feder f. Startersperre Cg24ekb
112 6684684 4.29 5.10
Startersperre Cg24ekb alte Art.nr.788-0651h-20
113 6684685 4.29 5.10
Sechskantbolzen 4x18ws alte Art.nr. 994-64040-185
114 6695508 1.15 1.37
Schraube 4x18/ps alte Art.nr. 994-15040-182 Since
114A 6695375 1.15 1.37
Nockenplatte Ass'y
115 6699691 6.10 7.26
Pumpengehäuse Rb24e
121 6684879 62.16 73.97
Entlüftungspumpe Cg24ekb alte Art.nr. 442-25151-8
122 6684687 16.34 19.44
Membranabdeckung Cg24ekd alte Art.nr. 476-25151-2
123 6684688 8.58 10.20
Grundgehäuse Cg24ekb alte Art.nr. 447-25108-20
124 6684689 6.44 7.66
Dosiermembrane alte Art.nr.474-25241-80
125 6690830 11.88 14.13
Membrandichtung Cg24ekb alte Art.nr.475-25153-20
126 6684691 8.58 10.20
Membranabdeckung Cg24ekb alte Art.nr.576-25100-20
127 6684693 8.58 10.20
Pumpendichtung Cg24ekb alte Art.nr. 577-25292-20
128 6684692 29.19 34.73
Hauptdüse Nr. 43 alte Art.nr.599-2000w-43
129 6691848 4.45 5.30
O-RING (ALT 550-25100-20)
130 6684695 4.29 5.10
Anschlagring Cg24ekb alte Art.nr. 489-25100-20
131 6684696 2.15 2.56
Spannschloss Cg24ekb alte Art.nr. 539-25120-20
132 6684697 6.44 7.66
Drosselschrauben Set Rb24e
133 6684870 2.15 2.56
Kabel Justierer Rb24e
134 6684873 6.44 7.66
Verschlussmutter Rb24e
135 6684872 2.15 2.56
Kabel Justierer Rb24e
136 6684871 4.29 5.10
Filterdichtung Rb24e
137 6684875 4.29 5.10
Stellschraube Cg24ekb alte Art.nr. 548-25151-20
138 6684699 2.15 2.56
Sicherungsscheibe Rb24e
139 6684874 2.15 2.56
Schutzsieb Cg24ekb
140 6684700 4.29 5.10
Kupplungszylinder
151 6688580 10.89 12.96
Anschlagring C außen Cg24eks alte Art.nr. 289-522
152 6684664 2.15 2.56
Gummipuffer alte Art.nr.599-00980-21
153 6691823 3.30 3.93
Sechskantbolzen 5x16 alte Art.nr. 990-51050-163
154 6695046 1.15 1.37
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
155 6684709 2.15 2.56
Lüftergehäuse
156 6686959 15.13 18.00
Leitungshalter Tpe
157 6689651 5.94 7.07
Unterlegscheibe Rb24e
158 6684918 2.15 2.56
Ring
159 6689159 1.15 1.37
Metallfitting
160 6689664 3.30 3.93
Getriebewelle 633l
181 6689439 12.88 15.32
Getriebewelle Röhre 600l
182 6689303 20.11 23.93
Keine Informationen verfügbar, nicht bestellbar
183 6684831
Hebemetallmontage (alt 335-37526-90)
184 6689277 3.30 3.93
Haltebügel A
185 6688103 2.31 2.75
Haltebügel B
186 6688104 3.30 3.93
HEX. LOCHKNOPFSCHRAUBE 6X25S (ALT 994-81060-254)
187 6684714 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
189 6685075
Sechskantmutter Cg24ekd alte Art.nr. 991-01060-01
190 6684835 2.15 2.56
Ring
191 6695194 1.15 1.37
Frontgriff
192 6688096 7.75 9.22
Sechskantbolzen 5x55 alte Art.nr. 990-51050-553
193 6695056 1.15 1.37
Unterlegscheibe Rb24e
194 6684918 2.15 2.56
Federscheibe Cg24ekd
195 6684834 2.15 2.56
Gashebel 24 Dia alte Art.nr. 870-38400-90
196 6693764 38.26 45.53
Drosselklappen-seil alte Art.nr.885-38400-80
197 6693978 19.51 23.22
Gashebel alte Art.nr. 887-38400-80
198 6694022 8.25 9.82
Stoppschalter kpl. alte Art.nr. 156-38110-81
199 6687459 13.91 16.56
Schutzrohr 7x175l
200 6687526 1.15 1.37
Sicherheitshebel Cg24ekb
201 6684721 6.44 7.66
Rückholfeder Cg24ekb
202 6684722 2.15 2.56
Drosselstoppe alte Art.nr.881-38400-80
203 6693807 11.55 13.74
Schraube Cg24ekb
204 6684803 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
205 6684727
Schraube Cg24ekb
206 6684725 2.15 2.56
Drosselklappenhebel Cg24ekb
207 6684804 8.58 10.20
Getriebegehäuse A24 Dia
221 6688653 30.25 36.00
Kugellager 6901ZZ/OD (ALT 999-61690-101/6695581)
222 6695582 9.74 11.59
Endring S-12, äußerer (Alt 993-52012-002)
223 6695302 1.15 1.37
Stop Ring Cg24ekd, Cg18dal, Cg18dl
224 6684732 2.15 2.56
Keine Informationen verfügbar, nicht bestellbar
225 6698772
STOPFENRING C-22, innen (ALT 993-51022-002)
226 6695293 1.15 1.37
KOMPLETTER SCHMIERNIPPEL (ALT 300-32250-80)
227 6688643 1.15 1.37
Sechskantbolzen 5x10 alte Art.nr. 990-51050-103
228 6695042 1.15 1.37
Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl
229 6684709 2.15 2.56
Sechskantbolzen 6x12 alte Art.nr. 990-53060-125
230 6695078 1.15 1.37
Ring
231 6684822 2.15 2.56
Antriebsgehäuse B alte Art.nr. 301-32286-21
232 6695981 40.24 47.88
Keine Informationen verfügbar, nicht bestellbar
233 6695528
STOPFENRING C-26, innen (ALT 993-51026-002)
234 6695294 1.15 1.37
Ring
235 6684822 2.15 2.56
Anschlagring E-6 alte Art.nr. 993-55060-000
236 6695310 1.15 1.37
Getriebegehäuse Abdeckung A
237 6689167 1.15 1.37
Sechskantbolzen 4x8 alte Art.nr. 990-51040-085
238 6695035 1.15 1.37
Keine Informationen verfügbar, nicht bestellbar
239 6698772
STOPFENRING C-22, innen (ALT 993-51022-002)
240 6695293 1.15 1.37
Griff
241 6688089 4.45 5.30
Sechskantschraube 6x alte Art.nr. 990-53060-153
242 6695079 1.15 1.37
Schmiefettdichtung
243 6686669 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
244 6696411
Griffknopf A alte Art.nr.512-32286-80
245 6691200 3.30 3.93
Plusbolzen 6x14 alte Art.nr. 990-23060-141
246 6695016 1.15 1.37
Mutter 6 Ups-p alte Art.nr. 991-87060-001
247 6695175 1.15 1.37
Aufnahmeplatte
248 6690744 11.23 13.36
Schmiefettdichtung
249 6686659 1.15 1.37
Winkelbegrenzer (ALT 222-32286-20)
250 6688159 2.31 2.75
Ring
251 6684639 2.15 2.56
Nockenwelle kpl. alte Art.nr.6686789
261 6686790 36.15 43.02
Nockenstab (ALT 101-33160-22/6686808)
262 6686809 5.94 7.07
Führungsplatte alte Art.nr. 075-32280-20
263 6686611 1.15 1.37
Messerfführung 625.5 Mm alte Art.nr. 122-32286-21
264 6687125 24.20 28.80
Messer
265 6687079 46.29 55.08
Bolzen
266 6687158 1.15 1.37
Nicht mehr lieferbar, kein Ersatz
267 6687187
Flanschmutter 6 alte Art.nr. 991-82060-001
268 6695170 1.15 1.37
Sechskant-senkkopfschraube 6x16 alte Art.nr. 990-
269 6695073 1.15 1.37
Schmiefettdichtung
270 6686647 1.15 1.37
Halteplatte f. Nockenstab alte Art.nr. 105-32280-
271 6686826 1.15 1.37
Getriebegehäuse Abdeckung B
272 6689172 16.34 19.44
Kugellager 608 Zz
273 6695547 3.30 3.93
Sechskantbolzen 4x10s alte Art.nr. 6695484
274 6695484 1.15 1.37
Sechskantbolzen Cg24ekb
275 6684595 2.15 2.56
Messer Abdeckung alte Art.nr. 138-33168-20
276 6687301 8.41 10.01
Bolzen
277 6687162 1.15 1.37
Sechskant-senkkopfbolzen 6x25 alte Art.nr. 990-52
278 6695075 1.15 1.37
Schmiefettdichtung
279 6686666 1.15 1.37
Distanzstück
280 6688633 1.15 1.37
Schutzplatte
281A 6601208 13.86 16.50
Mutter 6 Ups-p alte Art.nr. 991-87060-001
282 6695175 1.15 1.37
Ring
283 6684639 2.15 2.56
Schraubenschlüssel Combi Box 10x19 plus alte Art.
501 6685997 4.45 5.30
Keine Informationen verfügbar, nicht bestellbar
502 6684813
Symbol Mark
601 6601107 1.04 1.23
Starter Markierung alte Art.nr. 915-007355-20
602 6694472 1.15 1.37

Es befinden sich 0 Artikel in Ihrem Einkaufswagen.
