Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki TPS-200'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

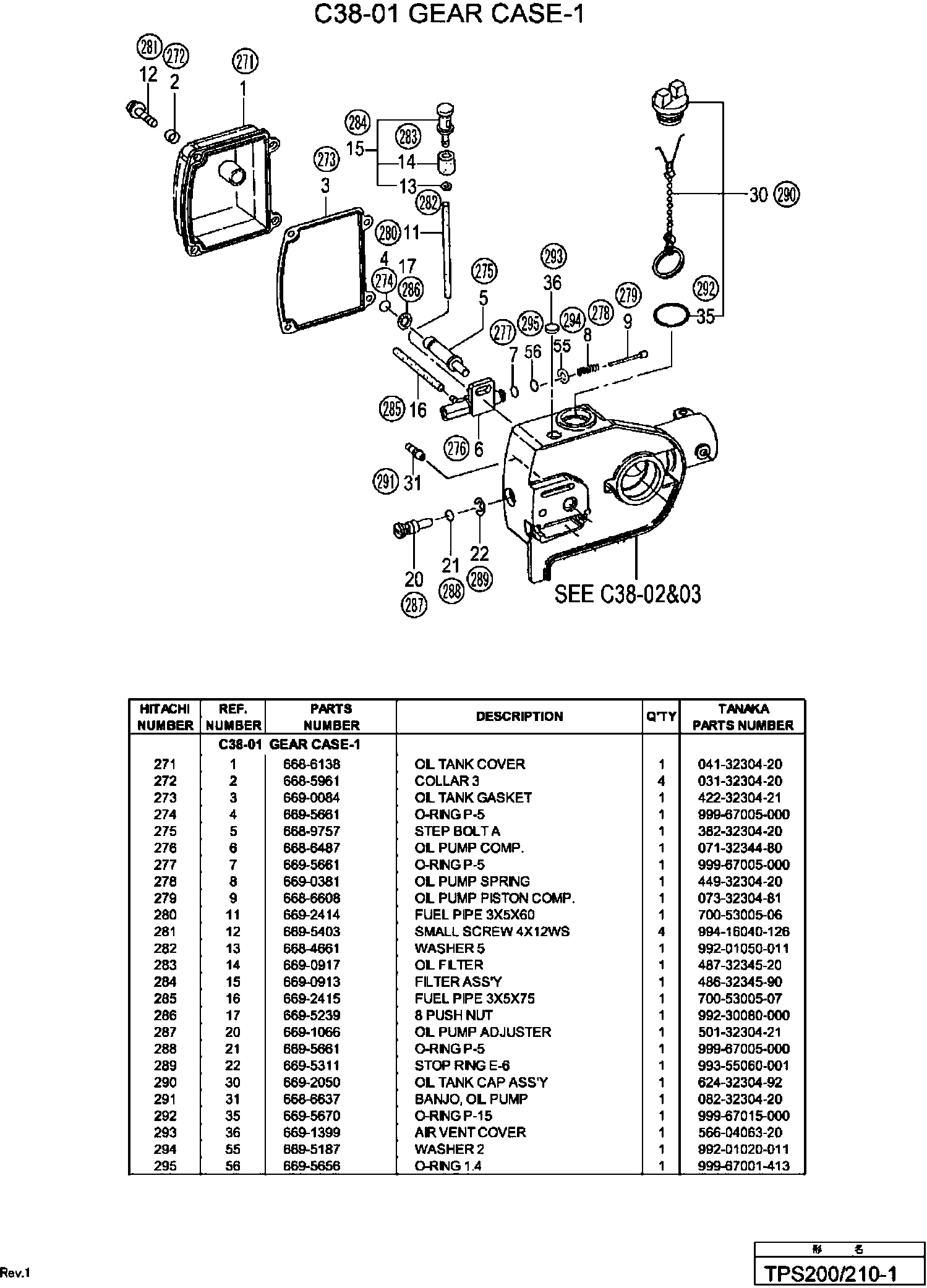

Zeichnungen der Hikoki TPS-200
Teileliste der Hikoki TPS-200
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Tankbindungseinheit seit J093880 | ||||
| 270 | 6699566 | 2.31 | 2.75 | |
| Öltankabdeckng alte Art.nr. 041-32304-20 | ||||
| 271 | 6686138 | 2.31 | 2.75 | |
| Hülse 3 alte Art.nr. 031-32304-20 Till J093879 | ||||
| 272 | 6685961 | 1.15 | 1.37 | |
| Kragen 3 | ||||
| 272A | 6699273 | 1.15 | 1.37 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 273A | 6699567 | |||
| O-ring P-5 alte Art.nr. 999-67005-000 | ||||
| 274 | 6695661 | 1.15 | 1.37 | |
| Stufen-bolzen A | ||||
| 275 | 6689757 | 4.45 | 5.30 | |
| Ölpumpe | ||||
| 276 | 6686487 | 17.09 | 20.33 | |
| O-ring P-5 alte Art.nr. 999-67005-000 | ||||
| 277 | 6695661 | 1.15 | 1.37 | |
| Ölpumpenfeder | ||||
| 278 | 6690381 | 1.15 | 1.37 | |
| Ölpumpenkolben kpl. alte Art.nr. 073-32304-81 | ||||
| 279 | 6686608 | 2.31 | 2.75 | |
| Kraftstoffleitung alte Art.nr.700-53005-06 | ||||
| 280 | 6692414 | 1.15 | 1.37 | |
| kleine Schraube 4x12ws alte Art.nr. 994-16040-126 | ||||
| 281 | 6695403 | 1.15 | 1.37 | |
| Ring | ||||
| 282 | 6684661 | 2.15 | 2.56 | |
| Ölfilter alte Art.nr.487-32345-20 | ||||
| 283 | 6690917 | 1.15 | 1.37 | |
| Filter alte Art.nr.486-32345-90 | ||||
| 284 | 6690913 | 2.31 | 2.75 | |
| Kraftstoffleitung alte Art.nr.700-53005-07 | ||||
| 285 | 6692415 | 1.15 | 1.37 | |
| Druckmutter 8 alte Art.nr. 992-300800-000 | ||||
| 286 | 6695239 | 1.15 | 1.37 | |
| Ölpumpenregler alte Art.nr.501-32304-21 | ||||
| 287 | 6691066 | 4.45 | 5.30 | |
| O-ring P-5 alte Art.nr. 999-67005-000 | ||||
| 288 | 6695661 | 1.15 | 1.37 | |
| Anschlagring E-5 alte Art.nr. 993-55060-001 | ||||
| 289 | 6695311 | 1.15 | 1.37 | |
| Öltankkappe alte Art.nr..624-32304-92 | ||||
| 290 | 6692050 | 12.05 | 14.34 | |
| Ölpumpe Banjo alte Art.nr. 082-32304-20 | ||||
| 291 | 6686637 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 292 | 6695670 | |||
| Belüftungs Abdeckung alte Art.nr.566-04063-20 | ||||
| 293 | 6691399 | 4.45 | 5.30 | |
| Ring | ||||
| 294 | 6695187 | 1.15 | 1.37 | |
| Öldichtung 1,4 D alte Art.nr.999-67001-413 | ||||
| 295 | 6695656 | 1.15 | 1.37 | |
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 311 | 6695492 | 1.15 | 1.37 | |
| Sechskantbolzen 5x10 alte Art.nr. 990-51050-103 | ||||
| 312 | 6695042 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 313 | 6695458 | |||
| Koffer alte Art.nr. 019-32304-22 | ||||
| 314 | 6685793 | 14.35 | 17.08 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 315 | 6688835 | |||
| Kugellager Cg24ekd | ||||
| 316 | 6684734 | 8.58 | 10.20 | |
| Kugellager Cg24ekd | ||||
| 317 | 6684735 | 8.58 | 10.20 | |
| Anschlagring außen C-9 alte Art.nr. 993-50009-002 | ||||
| 318 | 6695281 | 1.15 | 1.37 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 319 | 6684732 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 320 | 6693248 | |||
| Kugellager Cg24ekd, Cg18dal, Cg18dl | ||||
| 321 | 6684738 | 8.58 | 10.20 | |
| Kugellager | ||||
| 322 | 6697603 | 4.63 | 5.50 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 323 | 6684741 | 2.15 | 2.56 | |
| Kettenzahnrad 3/8 kpl. | ||||
| 324 | 6689117 | 36.15 | 43.02 | |
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 325 | 6695170 | 1.15 | 1.37 | |
| Seitenabdeckung kpl. alte Art.nr. 039-32304-80 | ||||
| 326 | 6686038 | 5.11 | 6.08 | |
| Klemmmutter f. Kette alte Art.nr. 121-32600-20 | ||||
| 327 | 6687105 | 1.15 | 1.37 | |
| Schlagbolzen f. Kettensteeg alte Art.nr. 122-3234 | ||||
| 328 | 6687130 | 4.45 | 5.30 | |
| Führungsplatte (alt 461-32304-20) | ||||
| 329 | 6690725 | 2.31 | 2.75 | |
| Führungsschienen-Spannschraube (alte 101-32304-20) | ||||
| 330 | 6686802 | 4.05 | 4.82 | |
| Kettenspanner kpl. alte Art.nr. 116-32304-90 | ||||
| 331 | 6687063 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 332A | 6699679 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 333 | 6686875 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 334 | 6695849 | |||
| Sechskantbolzen 5x22/s alte Art.nr. 994-61050-224 | ||||
| 351 | 6695492 | 1.15 | 1.37 | |
| Sechskantbolzen 5x10 alte Art.nr. 990-51050-103 | ||||
| 352 | 6695042 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 353 | 6695458 | |||
| Koffer alte Art.nr. 019-32304-22 | ||||
| 354 | 6685793 | 14.35 | 17.08 | |
| Zahnrad/ritzel Teile-set | ||||
| 355 | 6688836 | 36.15 | 43.02 | |
| Kugellager Cg24ekd | ||||
| 356 | 6684734 | 8.58 | 10.20 | |
| Kugellager Cg24ekd | ||||
| 357 | 6684735 | 8.58 | 10.20 | |
| Anschlagring außen C-9 alte Art.nr. 993-50009-002 | ||||
| 358 | 6695281 | 1.15 | 1.37 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 359 | 6684732 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 360 | 6693248 | |||
| Kugellager 627 C3 | ||||
| 361 | 6695568 | 5.61 | 6.68 | |
| Kugellager | ||||
| 362 | 6697603 | 4.63 | 5.50 | |
| Stop Ring Cg24ekd, Cg18dal, Cg18dl | ||||
| 363 | 6684741 | 2.15 | 2.56 | |
| Kettenzahnrad 3/8 kpl. | ||||
| 364 | 6689117 | 36.15 | 43.02 | |
| Flanschmutter 6 alte Art.nr. 991-82060-001 | ||||
| 365 | 6695170 | 1.15 | 1.37 | |
| Seitenabdeckung kpl. alte Art.nr. 039-32304-80 | ||||
| 366 | 6686038 | 5.11 | 6.08 | |
| Klemmmutter f. Kette alte Art.nr. 121-32600-20 | ||||
| 367 | 6687105 | 1.15 | 1.37 | |
| Schlagbolzen f. Kettensteeg alte Art.nr. 122-3234 | ||||
| 368 | 6687130 | 4.45 | 5.30 | |
| Führungsplatte (alt 6690726) | ||||
| 369 | 6697596 | 3.30 | 3.93 | |
| Festspannbolzen f. Kettensteg alte Art.nr. 101-32 | ||||
| 370 | 6686803 | 4.45 | 5.30 | |
| Kettenspanner kpl. alte Art.nr. 116-32304-90 | ||||
| 371 | 6687063 | 4.45 | 5.30 | |
| Nocke | ||||
| 372 | 6690428 | 1.15 | 1.37 | |
| Hülse | ||||
| 373 | 6685962 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 374A | 6699679 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 375 | 6686875 | |||
| Getriebewelle kpl | ||||
| 391 | 6689441 | 24.20 | 28.80 | |
| Getriebewelle Röhre kpl. | ||||
| 392 | 6689311 | 18.30 | 21.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 393 | 6684831 | |||
| Sechskantbolzen Cg24ekd, Cg18dal, Cg18dl | ||||
| 394 | 6684709 | 2.15 | 2.56 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 395 | 6691205 | |||
| Griffknopf Cg24ekd, Cg18dl | ||||
| 396 | 6684823 | 4.29 | 5.10 | |
| Gehäusedichtung | ||||
| 397 | 6688517 | 32.21 | 38.33 | |
| Arretierstift | ||||
| 398 | 6689601 | 7.93 | 9.43 | |
| Sechskantbolzen Cg24ekd | ||||
| 399 | 6684824 | 2.15 | 2.56 | |
| Bolzen 6x35 alte Art.nr. 990-21060-351 | ||||
| 399 | 6694992 | 1.15 | 1.37 | |
| Sechskantbolzen 5x10 alte Art.nr. 990-51050-103 | ||||
| 400 | 6695042 | 1.15 | 1.37 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 401 | 6685075 | |||
| Begrenzungsring Cg24ekd | ||||
| 402 | 6684821 | 2.15 | 2.56 | |
| Kugellager 6900zz | ||||
| 403 | 6695578 | 7.59 | 9.03 | |
| Rosette B | ||||
| 404 | 6689530 | 4.45 | 5.30 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 405 | 6684642 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 406 | 6684792 | |||
| Verschlussmutter Cg24ekd | ||||
| 407 | 6684828 | 2.15 | 2.56 | |
| Kombi Steckschlüssel alte Art.nr.883-32600-20 | ||||
| 501 | 6693809 | 4.45 | 5.30 | |
| Kettenabdeckung 10 alte Art.nr. 941-32333-20 | ||||
| 503 | 6694796 | 6.28 | 7.47 | |
