Hikoki UM16VST Zeichnungen und Teile

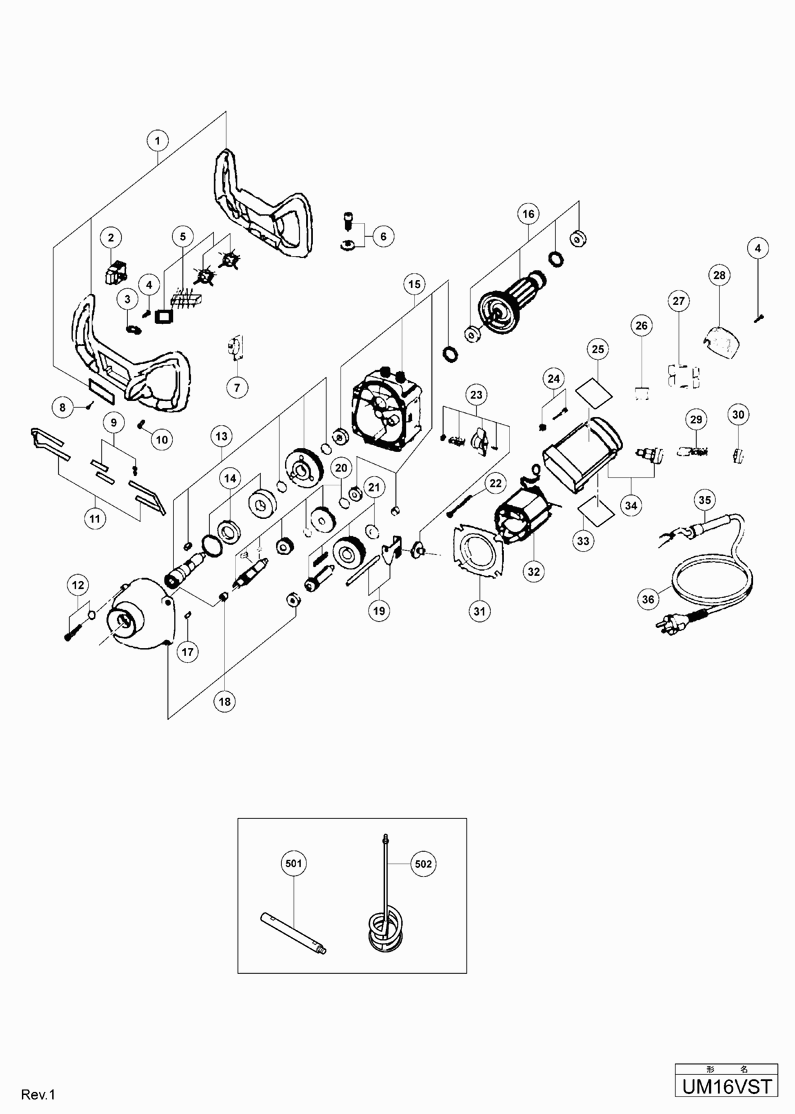

Auf dem Typenschild sollte die Typenbezeichnung UM16VST stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI UM16VST
Teileliste der Hikoki UM16VST
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Handle Set | ||||
| 1 | 333604 | Handle Set | € 15.97 | |
| Schalter | ||||
| 2 | 333605 | Schalter | € 2.61 | |
| Clamp (1) | ||||
| 3 | 333609 | Clamp (1) | € 1.00 | |
| Screw St3.5x16 (4 Pcs.) | ||||
| 4 | 333610 | Screw St3.5x16 (4 Pcs.) | € 1.00 | |
| Inductance Unit | ||||
| 5 | 333611 | Inductance Unit | € 2.47 | |
| Screw M8x16 (4 Pcs.) | ||||
| 6 | 333606 | Screw M8x16 (4 Pcs.) | € 2.47 | |
| Circuitry Board | ||||
| 7 | 333612 | Circuitry Board | € 5.23 | |
| Screw St3.9x25 (5 Pcs.) | ||||
| 8 | 333614 | Screw St3.9x25 (5 Pcs.) | € 1.00 | |
| Screw Plate Set M6x20 (2 Set) | ||||
| 9 | 333608 | Screw Plate Set M6x20 (2 Set) | € 4.36 | |
| Screw St3.9x20 (5 Pcs.) | ||||
| 10 | 333613 | Screw St3.9x20 (5 Pcs.) | € 1.00 | |
| Hob | ||||
| 11 | 333607 | Hob | € 5.81 | |
| Screw M5x20 (4 Pcs.) | ||||
| 12 | 333615 | Screw M5x20 (4 Pcs.) | € 1.00 | |
| Spindle Gear Set | ||||
| 13 | 333617 | Spindle Gear Set | € 11.62 | |
| Bearing With Cover | ||||
| 14 | 333618 | Bearing With Cover | € 3.63 | |
| Gear Box Set | ||||
| 15 | 333619 | Gear Box Set | € 23.69 | |
| Armature (um 16vst) | ||||
| 16 | 333625 | Armature (um 16vst) | € 40.60 | |
| Stift (1) | ||||
| 17 | 333620 | Stift (1) | € 1.00 | |
| Bearing Cover Set | ||||
| 18 | 333616 | Bearing Cover Set | € 14.23 | |
| Pivot Set | ||||
| 19 | 333623 | Pivot Set | € 1.74 | |
| Second Pinion Set | ||||
| 20 | 333621 | Second Pinion Set | € 13.31 | |
| Third Pinion Set | ||||
| 21 | 333622 | Third Pinion Set | € 14.77 | |
| Screw St4.2x70 (2 Pcs.) | ||||
| 22 | 333627 | Screw St4.2x70 (2 Pcs.) | € 1.00 | |
| Lever Set | ||||
| 23 | 333624 | Lever Set | € 1.74 | |
| Screw M5x25 (4 Pcs.) | ||||
| 24 | 333630 | Screw M5x25 (4 Pcs.) | € 1.00 | |
| Controller | ||||
| 26 | 333633 | Controller | € 16.64 | |
| Protective Guard | ||||
| 27 | 333634 | Protective Guard | € 1.02 | |
| Rear Cover | ||||
| 28 | 333635 | Rear Cover | € 3.48 | |
| Carbon Brush (2 Pcs.) | ||||
| 29 | 333631 | Carbon Brush (2 Pcs.) | € 1.74 | |
| Brush Cap (2 Pcs.) | ||||
| 30 | 333632 | Brush Cap (2 Pcs.) | € 1.00 | |
| Fan Guide | ||||
| 31 | 333626 | Fan Guide | € 1.00 | |
| Stator (um 16vst) | ||||
| 32 | 333628 | Stator (um 16vst) | € 19.57 | |
| Motor Box Set | ||||
| 34 | 333629 | Motor Box Set | € 12.63 | |
| Huelse (1) | ||||
| 35 | 333636 | Huelse (1) | € 1.16 | |
| Nicht bestellbar | ||||
| 36 | 500516Z | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 36 | 333637 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 501 | 333638 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 502 | 333639 | Nicht bestellbar | ||
