Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WF14DSL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

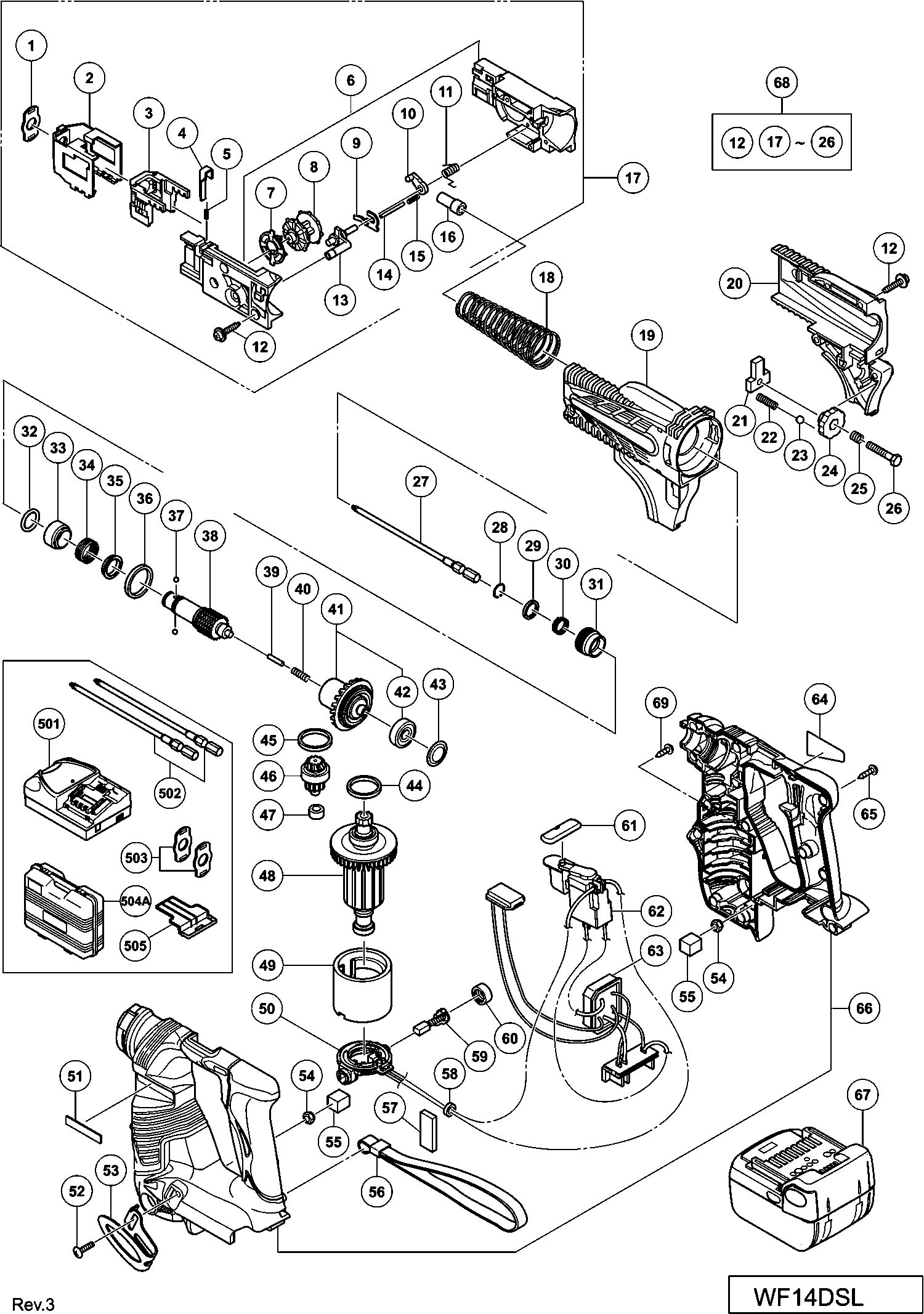

Zeichnungen der Hikoki WF14DSL
Teileliste der Hikoki WF14DSL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Blatt (2 Stk.) | ||||
| 1 | 332455 | 2.10 | 2.50 | |
| Tiefenstop | ||||
| 2 | 324863 | 51.84 | 61.69 | |
| Führungsblock W4yd | ||||
| 3 | 324177 | 40.84 | 48.60 | |
| Platte (a) W4yd | ||||
| 4 | 324184 | 3.30 | 3.93 | |
| Feder (c) W4yd | ||||
| 5 | 324185 | 1.65 | 1.96 | |
| Schieber (a+b) Set W4yd | ||||
| 6 | 324165 | 9.00 | 10.71 | |
| Kupplungsplatte | ||||
| 7 | 324175 | 4.80 | 5.71 | |
| Transportrad W4yd | ||||
| 8 | 324167 | 32.18 | 38.29 | |
| Stopperplatte W4yd | ||||
| 9 | 324176 | 3.30 | 3.93 | |
| Arm (b) W4yd | ||||
| 10 | 324173 | 10.20 | 12.14 | |
| Armfeder W4yd | ||||
| 11 | 324174 | 1.65 | 1.96 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 12 | 301653 | 1.04 | 1.23 | |
| Arm | ||||
| 13 | 324169 | 37.95 | 45.16 | |
| Stift D2,5 | ||||
| 14 | 885349 | 1.65 | 1.96 | |
| Feder W4yd | ||||
| 15 | 324489 | 1.65 | 1.96 | |
| Gleitlager (f) W4yd | ||||
| 16 | 324186 | 10.20 | 12.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 324164 | |||
| Feder W4yd | ||||
| 18 | 324190 | 3.30 | 3.93 | |
| Schiebergehäuse (a) W4yd | ||||
| 19 | 324162 | 10.20 | 12.14 | |
| Schiebergehäuse (b) W4yd | ||||
| 20 | 324163 | 9.30 | 11.07 | |
| Stopperstift W4yd | ||||
| 21 | 324189 | 7.80 | 9.28 | |
| Feder (a) W4yd | ||||
| 22 | 324191 | 1.50 | 1.78 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 23 | 959148 | 1.05 | 1.25 | |
| Knopf (1) | ||||
| 24 | 324187 | 3.30 | 3.93 | |
| Feder Wf4dy | ||||
| 25 | 312430 | 2.40 | 2.86 | |
| Bolzen M5 W4yd | ||||
| 26 | 324188 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27 | 324134 | |||
| Federscheibe | ||||
| 28 | 330619 | 1.05 | 1.25 | |
| Dichtungsring Wh 10dcl | ||||
| 29 | 330618 | 1.05 | 1.25 | |
| Führungsfeder Wh 10dcl | ||||
| 30 | 330617 | 1.05 | 1.25 | |
| Fuehrungshuelse | ||||
| 31 | 322717 | 3.30 | 3.93 | |
| O-ring (f) W6v3/w6va3 | ||||
| 32 | 317662 | 1.65 | 1.96 | |
| Gleitlager (f) W4yd | ||||
| 33 | 332465 | 1.20 | 1.43 | |
| Feder | ||||
| 34 | 330162 | 1.80 | 2.14 | |
| Verriegelungsflansch | ||||
| 35 | 330163 | 17.46 | 20.78 | |
| Trommelmetall | ||||
| 36 | 334270 | 1.80 | 2.14 | |
| STAHLKUGEL D3,5 (10 Stück) | ||||
| 37 | 319535 | 1.65 | 1.96 | |
| Halter | ||||
| 38 | 332461 | 51.29 | 61.03 | |
| Gummischacht | ||||
| 39 | 330164 | 1.80 | 2.14 | |
| Feder (c) | ||||
| 40 | 329642 | 1.80 | 2.14 | |
| Kupplungstrommel Ass'y Inkl.42 | ||||
| 41 | 332464 | 58.99 | 70.20 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 42 | 608VVM | 5.70 | 6.78 | |
| Druckplatte | ||||
| 43 | 313153 | 1.05 | 1.25 | |
| Gummiring (1) | ||||
| 44 | 323420 | 1.05 | 1.25 | |
| Gummiring (1) | ||||
| 45 | 323420 | 1.05 | 1.25 | |
| Zweites Ritzel Set Vb16y | ||||
| 46 | 332463 | 18.84 | 22.42 | |
| Nadellager | ||||
| 47 | 324150 | 13.50 | 16.06 | |
| Anker | ||||
| 48 | 332466 | 45.65 | 54.32 | |
| Magnet | ||||
| 49 | 333735 | 83.60 | 99.48 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 50 | 332460 | 7.95 | 9.46 | |
| Hitachi Platte | ||||
| 51 | 329648 | 1.88 | 2.23 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 52 | 327001 | 1.80 | 2.14 | |
| Haken | ||||
| 53 | 332824 | 4.58 | 5.44 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 54 | 327002 | 1.80 | 2.14 | |
| Dichtung | ||||
| 55 | 332462 | 1.20 | 1.43 | |
| Trageriemen (schwarz) | ||||
| 56 | 306952 | 4.05 | 4.82 | |
| Halter | ||||
| 57 | 326493 | 1.05 | 1.25 | |
| Eisenkern Ds14dmr | ||||
| 58 | 323229 | 1.35 | 1.61 | |
| Kohlenbürsten (paar) | ||||
| 59 | 999054 | 6.45 | 7.68 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 60 | 319918 | 3.30 | 3.93 | |
| Druckknopf Dv18v | ||||
| 61 | 322853 | 1.05 | 1.25 | |
| Schalter | ||||
| 62 | 332459 | 13.20 | 15.71 | |
| Controller-Terminal-Set | ||||
| 63 | 332458 | 30.53 | 36.32 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 65 | 313687 | 1.04 | 1.23 | |
| Gehäuse | ||||
| 66 | 332456 | 20.90 | 24.87 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 67 | 329083 | |||
| Schiebergehäuse kpl. W4yd Inklusiv.12,17-26 | ||||
| 68 | 328497 | 102.44 | 121.90 | |
| Gewindeschneidende Schraube D3x12 (schwarz) | ||||
| 69 | 334333 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 324134 | |||
| Blatt (2 Stk.) | ||||
| 503 | 332455 | 2.10 | 2.50 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 332454 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504A | 339045 | |||
| Abdeckkappe für Batterie | ||||
| 505 | 329897 | 1.80 | 2.14 | |
