Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WH10DFL2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

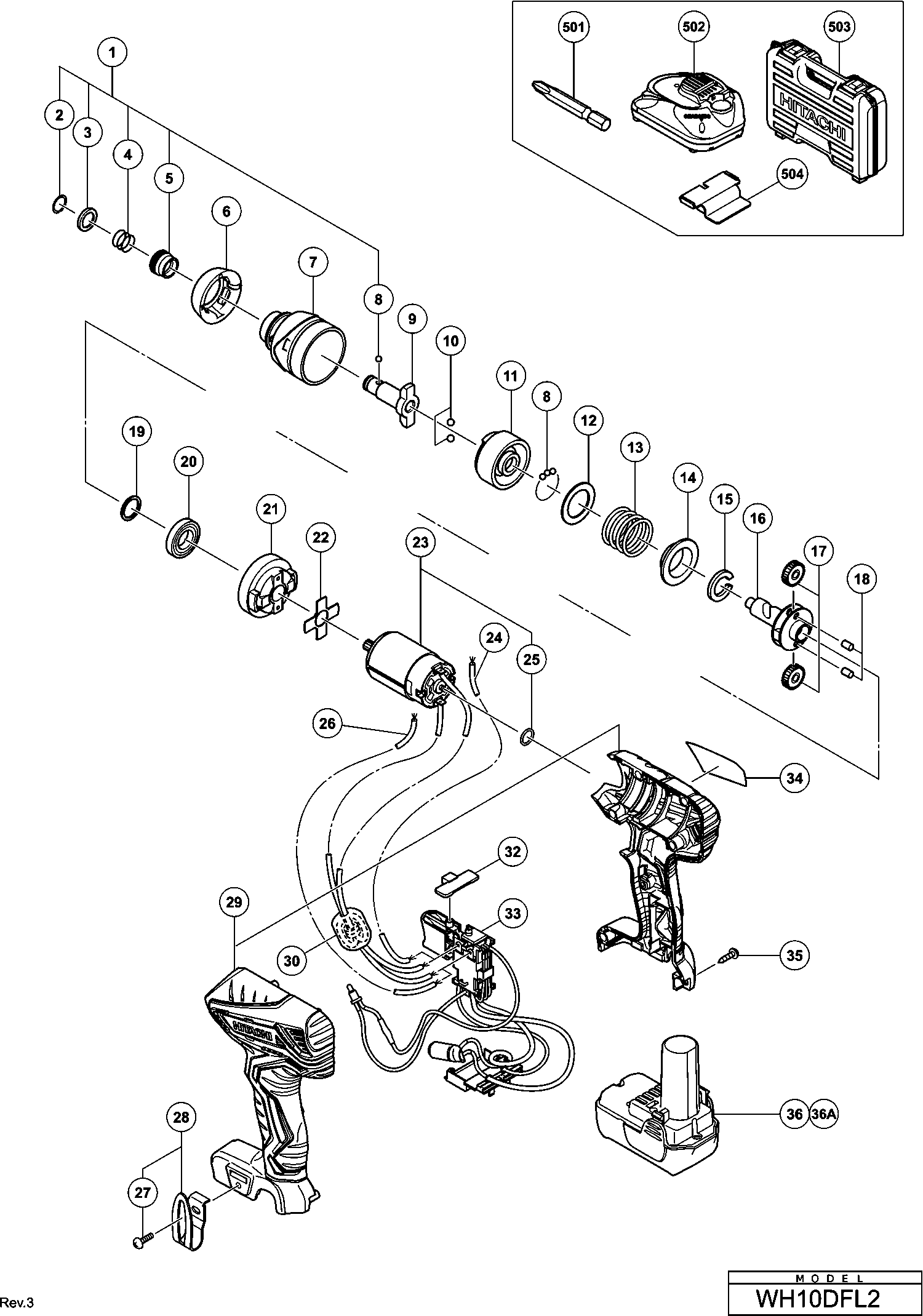

Zeichnungen der Hikoki WH10DFL2
Teileliste der Hikoki WH10DFL2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Führungshülse Wh 10 Dl Includ.2-5,8 | ||||
| 1 | 329538 | 5.10 | 6.07 | |
| Federscheibe | ||||
| 2 | 995933 | 1.05 | 1.25 | |
| Unterlegscheibe (f) | ||||
| 3 | 331959 | 1.80 | 2.14 | |
| Führungsfeder (c) Wh9dm2 | ||||
| 4 | 322737 | 1.65 | 1.96 | |
| Führungshülse (c) Wh 10 Dl | ||||
| 5 | 329537 | 4.20 | 5.00 | |
| Vorderkappe Wh10dl | ||||
| 6 | 337360 | 2.10 | 2.50 | |
| Komplettes Schlaggehäuse | ||||
| 7 | 330955 | 14.30 | 17.02 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 8 | 959148 | 1.05 | 1.25 | |
| Amboss (s) Wh 10dl | ||||
| 9 | 329555 | 19.11 | 22.74 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 10 | 959154 | 1.35 | 1.61 | |
| Hammer Wh10dfl | ||||
| 11 | 330965 | 20.90 | 24.87 | |
| UNTERLEGSCHEIBE | ||||
| 12 | 315978 | 1.65 | 1.96 | |
| Hammerfeder (e) Wh9dm2 | ||||
| 13 | 322741 | 4.80 | 5.71 | |
| Unterlegscheibe | ||||
| 14 | 316172 | 1.65 | 1.96 | |
| Stopper (a) Wh9dm2 | ||||
| 15 | 322740 | 1.50 | 1.78 | |
| Gelenkwelle (a) | ||||
| 16 | 330960 | 24.68 | 29.36 | |
| Leerlaufzahnrad Wh10dfl | ||||
| 17 | 330958 | 4.58 | 5.44 | |
| Stift (1) | ||||
| 18 | 980258 | 1.05 | 1.25 | |
| Unterlegscheibe Wh10dfl | ||||
| 19 | 330961 | 1.05 | 1.25 | |
| Kugellager Wh10dfl | ||||
| 20 | 330962 | 5.25 | 6.25 | |
| Ringzahnrad | ||||
| 21 | 331019 | 2.10 | 2.50 | |
| Verpackung Wh10dfl | ||||
| 22 | 331448 | 2.10 | 2.50 | |
| Motordc12voltnew Wh10dfl | ||||
| 23 | 337361 | 22.14 | 26.34 | |
| O-ring (s-10) D6sh | ||||
| 25 | 987105 | 1.05 | 1.25 | |
| Gehäuse (a)+(b) Set | ||||
| 29 | 337355 | 13.65 | 16.24 | |
| Gehäuse (a)+(b) Set | ||||
| 29A | 337355 | 13.65 | 16.24 | |
| Druckknopf Db10dl | ||||
| 32 | 329548 | 1.65 | 1.96 | |
| Schalteranschluss-Set | ||||
| 33 | 337359 | 30.66 | 36.49 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 35 | 313687 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36A | 329371 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 36B | 371205 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 992671 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 336642 | |||
| Abdeckkappe für Batterie | ||||
| 504 | 331086 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 306927 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 996184 | |||
