Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WH10DL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

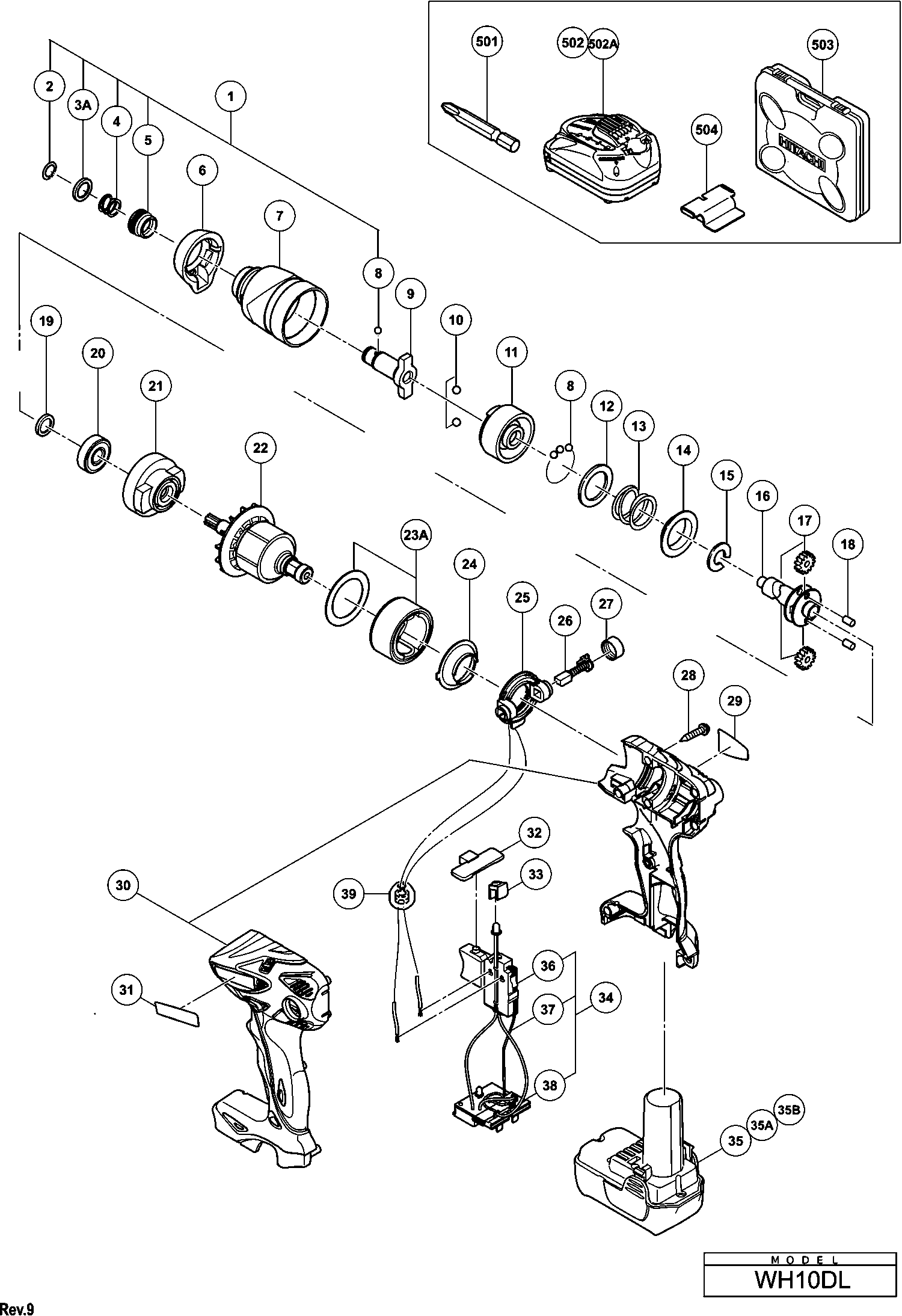

Zeichnungen der Hikoki WH10DL
Teileliste der Hikoki WH10DL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Hammerfach Wh 10dl | ||||
| *7 | 329536 | 10.65 | 12.67 | |
| AMBOS (L) | ||||
| *9 | 329554 | 24.75 | 29.45 | |
| Amboss (s) Wh 10dl | ||||
| *9 | 329555 | 19.11 | 22.74 | |
| Führungshülse Wh 10 Dl Includ.2-5,8 | ||||
| 1 | 329538 | 5.10 | 6.07 | |
| Federscheibe | ||||
| 2 | 995933 | 1.05 | 1.25 | |
| Unterlegscheibe (f) | ||||
| 3A | 331959 | 1.80 | 2.14 | |
| Führungsfeder (c) Wh9dm2 | ||||
| 4 | 322737 | 1.65 | 1.96 | |
| Führungshülse (c) Wh 10 Dl | ||||
| 5 | 329537 | 4.20 | 5.00 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 6 | 329535 | |||
| Vorderkappe Wh10dfl | ||||
| 6A | 330966 | 2.10 | 2.50 | |
| Hammerfach Wh 10dl | ||||
| 7 | 329536 | 10.65 | 12.67 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 8 | 959148 | 1.05 | 1.25 | |
| AMBOS (L) | ||||
| 9 | 329554 | 24.75 | 29.45 | |
| Amboss (s) Wh 10dl | ||||
| 9 | 329555 | 19.11 | 22.74 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 10 | 959154 | 1.35 | 1.61 | |
| Hammer Wh 10dl | ||||
| 11 | 329540 | 22.83 | 27.16 | |
| UNTERLEGSCHEIBE | ||||
| 12 | 315978 | 1.65 | 1.96 | |
| Hammerfeder Wh 10dl | ||||
| 13 | 329542 | 2.10 | 2.50 | |
| Unterlegscheibe | ||||
| 14 | 316172 | 1.65 | 1.96 | |
| Stopper (a) Wh9dm2 | ||||
| 15 | 322740 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 16 | 329541 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 17 | 318444 | |||
| Nadelrolle (a) Wh14dmr Since 11.2010 | ||||
| 18 | 324234 | 1.05 | 1.25 | |
| Ring | ||||
| 19 | 319911 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 20 | 6901VV | |||
| Außenrad Wh 10dl | ||||
| 21 | 329545 | 4.20 | 5.00 | |
| Anker und Ritzel Set | ||||
| 22 | 360842 | 51.29 | 61.03 | |
| Magnet (m) (mit Seitenjoch) | ||||
| 23A | 338436 | 39.88 | 47.45 | |
| Staubabdeckungsrippen Wh 10 Dl | ||||
| 24 | 329546 | 1.05 | 1.25 | |
| Bürstenblock Wh 10dl | ||||
| 25 | 329547 | 8.40 | 10.00 | |
| Kohlenbürsten (paar) | ||||
| 26 | 999054 | 6.45 | 7.68 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 27 | 319918 | 3.30 | 3.93 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 28 | 313687 | 1.04 | 1.23 | |
| Gehäuseset Wh 10dl | ||||
| 30 | 329589 | 18.15 | 21.60 | |
| Druckknopf Db10dl | ||||
| 32 | 329548 | 1.65 | 1.96 | |
| Led-halterung Wh 10dl | ||||
| 33 | 329552 | 8.40 | 10.00 | |
| Schalter mit Controller/schlauch Includ.36-38 | ||||
| 34 | 329550 | 36.16 | 43.03 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 334305 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35A | 331065 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35B | 329371 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35C | 371205 | |||
| Schalter | ||||
| 36 | 331856 | 23.51 | 27.98 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 37 | 331857 | |||
| Steuerung (b) Db10dl | ||||
| 38 | 329580 | 35.20 | 41.89 | |
| Ferrit-Kupplung | ||||
| 39 | 334870 | 4.65 | 5.53 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 992671 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 503 | 329553 | |||
| Abdeckkappe für Batterie | ||||
| 504 | 331086 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 321823 | |||
| Fett (attolub Ms Nr. 2) 500g | ||||
| 602 | 309922 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 992671 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 992672 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 996177 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 606 | 985329 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 996178 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 996179 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 996180 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 996185 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 996181 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 996182 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 996186 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 996197 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 996184 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 987575 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 930119 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 307543 | |||
| Isolierhülse | ||||
| 619 | 331831 | 29.01 | 34.52 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 306927 | |||
