Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WH12DDW4Z'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

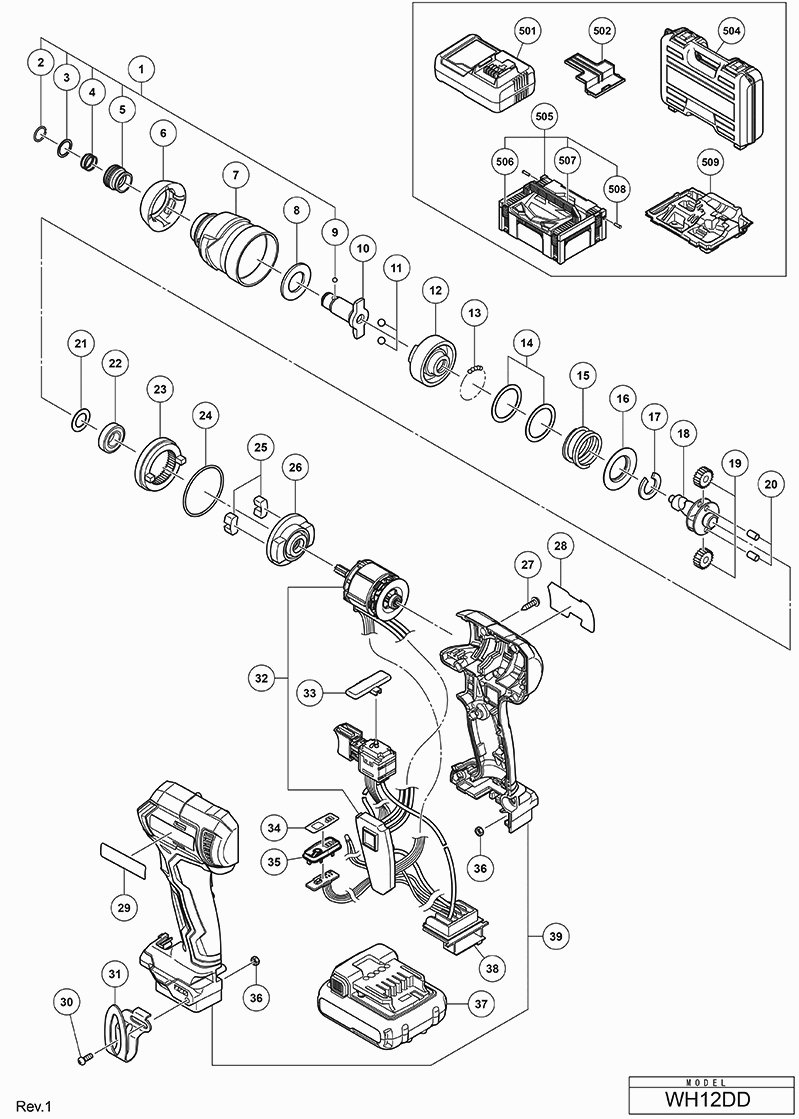

Zeichnungen der Hikoki WH12DDW4Z
Teileliste der Hikoki WH12DDW4Z
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| FÜHRUNGSHÜLSE ASS'Y NEU | ||||
| 1 | 375143 | 7.35 | 8.75 | |
| Federscheibe | ||||
| 2 | 330619 | 1.05 | 1.25 | |
| Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | ||||
| 3 | 330856 | 1.88 | 2.23 | |
| Führungsfeder (d) H41mb, Wh18dbdl, Wh14dbdl | ||||
| 4 | 331284 | 1.05 | 1.25 | |
| Fuehrungshuelse | ||||
| 5 | 322717 | 3.30 | 3.93 | |
| Vorderkappe Wh10dl | ||||
| 6 | 337360 | 2.10 | 2.50 | |
| Hammerschale | ||||
| 7 | 375003 | 8.85 | 10.53 | |
| Unterlegscheibe (f) | ||||
| 8 | 336639 | 1.05 | 1.25 | |
| STAHLKUGEL D3,5 (10 Stück) | ||||
| 9 | 319535 | 1.65 | 1.96 | |
| Amboss (B) | ||||
| 10 | 374396 | 13.65 | 16.24 | |
| Amboss (A) | ||||
| 10 | 374395 | 12.00 | 14.28 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 11 | 959154 | 1.35 | 1.61 | |
| HAMMER | ||||
| 12 | 375004 | 11.40 | 13.57 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 13 | 959148 | 1.05 | 1.25 | |
| UNTERLEGSCHEIBE | ||||
| 14 | 315978 | 1.65 | 1.96 | |
| Hammernfeder (k) | ||||
| 15 | 374397 | 2.55 | 3.03 | |
| Unterlegscheibe | ||||
| 16 | 316172 | 1.65 | 1.96 | |
| Stopper (a) Wh9dm2 | ||||
| 17 | 322740 | 1.50 | 1.78 | |
| Gelenkwelle (a) | ||||
| 18 | 329541 | 24.75 | 29.45 | |
| LEERLAUFRAD SATZ | ||||
| 19 | 375144 | 18.29 | 21.76 | |
| Nadelrolle (a) Wh14dmr Since 11.2010 | ||||
| 20 | 324234 | 1.05 | 1.25 | |
| Ring | ||||
| 21 | 319911 | 1.65 | 1.96 | |
| Kugellager 6901vvm | ||||
| 22 | 6901VV | 9.60 | 11.42 | |
| RINGZAHNRAD (A) | ||||
| 23 | 331858 | 10.05 | 11.96 | |
| O-ring | ||||
| 24 | 334412 | 5.10 | 6.07 | |
| DÄMPFER (A) | ||||
| 25 | 329517 | 1.80 | 2.14 | |
| INNENABDECKUNG | ||||
| 26 | 374393 | 1.04 | 1.23 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 27 | 313687 | 1.04 | 1.23 | |
| Truss Hd. Schraube M4 (Schwarz) Außer Für Europa | ||||
| 30 | 337357 | 1.04 | 1.23 | |
| HAKEN | ||||
| 31 | 372229 | 2.85 | 3.39 | |
| MOTORSET | ||||
| 32 | 374391 | 93.23 | 110.94 | |
| Drucktaste | ||||
| 33 | 374399 | 1.04 | 1.23 | |
| PANEELBLECH (A) | ||||
| 34 | 375145 | 3.45 | 4.11 | |
| Tastumschalter Box | ||||
| 35 | 374394 | 1.04 | 1.23 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 36 | 327002 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 37 | 374404 | |||
| BATTERIEANSCHLUSS | ||||
| 38 | 374398 | 2.25 | 2.68 | |
| Gehäusesatz (a+b) | ||||
| 39 | 374389 | 8.10 | 9.64 | |
| Batterieabdeckung | ||||
| 502 | 374778 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 336642 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 509 | 374779 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 306927 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 996184 | |||
