Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WH14DBAL2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki WH14DBAL2

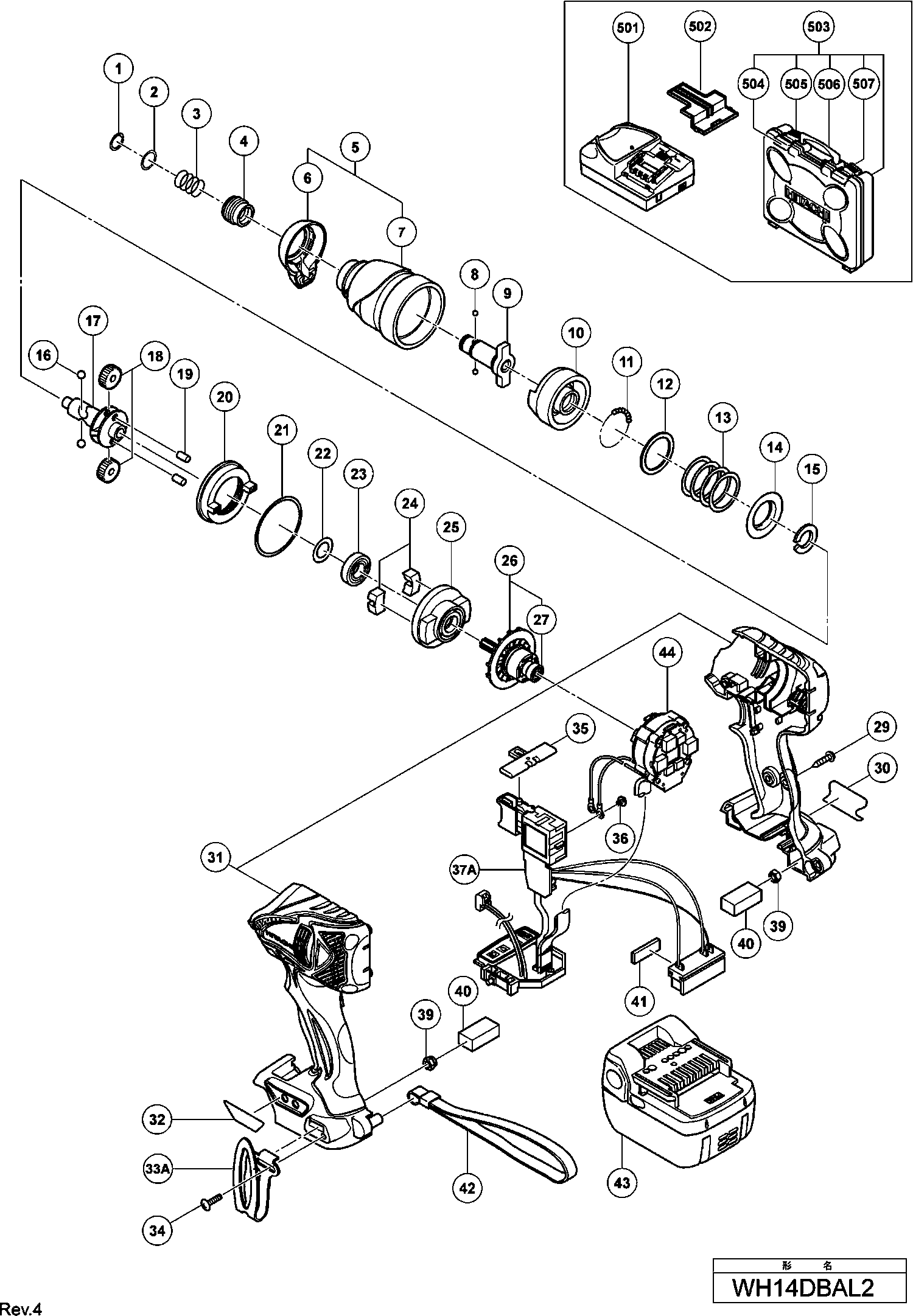

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki WH14DBAL2

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Federring
1 315984 1.65 1.96

Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl
2 330856 1.88 2.23

Leitspanner (ALT 322716)
3 321657 1.65 1.96

Fuehrungshuelse
4 322717 3.30 3.93

Komplettes Vorderhaus
5 334694 36.71 43.69

Vorderkappe H45ma/h60ma/mb H45mr
6 334515 3.45 4.11

Vorderes Gehäuse
7 334635 33.55 39.92

STAHLKUGEL D3,5 (10 Stück)
8 319535 1.65 1.96

Amboss
9 334833 33.55 39.92

Hammer (f) Wr14dsl
10 326789 21.73 25.85

Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1
11 959148 1.05 1.25

UNTERLEGSCHEIBE
12 315978 1.65 1.96

Hammer Feder
13 321660 3.30 3.93

Unterlegscheibe
14 316172 1.65 1.96

Stopper Wh 14dbl
15 328647 3.45 4.11

Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d
16 959154 1.35 1.61

Gelenkwelle (a)
17 330658 26.95 32.07

Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d
18 326295 21.31 25.36

Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18
19 319914 1.65 1.96

Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/
20 330657 3.75 4.46

O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d
21 983852 1.95 2.32

Unterlegscheibe (e)
22 330855 1.80 2.14

Kugellager 6901w-n Wr14dsl
23 323118 6.75 8.03

Dämpferring
24 333952 1.80 2.14

Innere Abdeckung (d) Wr14dsl
25 326786 1.80 2.14

Rotorbaugruppe Inkl.23
26 334565 82.36 98.01

Kugellager 624dd
27 333784 3.45 4.11

Schneidschraube D4x20 Mit Flansch (schwarz), C8fs
29 301653 1.04 1.23

Gehäuse(a+b) (grün)
31 334151 28.46 33.87

Blechtafel Ds14dbl
32 330662 3.45 4.11

Haken
33A 335724 7.35 8.75

Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr
34 327001 1.80 2.14

Druckknopf (a) Wh9dm2
35 321661 1.65 1.96

Kopfschraube M3x5 M.federring Wh18dbdl, Wh14dbdl,
36 994532 1.04 1.23

Gleichstrom-Geschwindigkeitskontrollschalter
37A 334982 22.41 26.67

Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl,
39 327002 1.80 2.14

Dichtung
40 328644 1.80 2.14

Dämpfer C18dmr
41 331101 1.80 2.14

Trageriemen (schwarz)
42 306952 4.05 4.82

Keine Informationen verfügbar, nicht bestellbar
43 334904

Kabelbaum
44 337688 154.55 183.91

Abdeckkappe für Batterie
502 329897 1.80 2.14

Keine Informationen verfügbar, nicht bestellbar
503 329440

Verriegelung (dunkelgrau)
504 334233 1.80 2.14

Knopf (l) Dunkelgrau
505 334235 1.80 2.14

Hebel
506 334232 3.45 4.11

Knopf (r) Dunkelgrau
507 334234 1.80 2.14

Keine Informationen verfügbar, nicht bestellbar
601 321823

Fett (attolub Ms Nr. 2) 500g
602 309922 73.01 86.88

Keine Informationen verfügbar, nicht bestellbar
603 992671

Keine Informationen verfügbar, nicht bestellbar
604 992672

Keine Informationen verfügbar, nicht bestellbar
605 996177

Nicht mehr lieferbar, kein Ersatz
606 985329

Keine Informationen verfügbar, nicht bestellbar
607 996178

Keine Informationen verfügbar, nicht bestellbar
608 996179

Keine Informationen verfügbar, nicht bestellbar
609 996180

Keine Informationen verfügbar, nicht bestellbar
610 996185

Keine Informationen verfügbar, nicht bestellbar
611 996181

Keine Informationen verfügbar, nicht bestellbar
612 996182

Keine Informationen verfügbar, nicht bestellbar
613 996186

Keine Informationen verfügbar, nicht bestellbar
614 996197

Keine Informationen verfügbar, nicht bestellbar
615 996184

Keine Informationen verfügbar, nicht bestellbar
616 987575

Keine Informationen verfügbar, nicht bestellbar
617 930119

Keine Informationen verfügbar, nicht bestellbar
618 307543

Keine Informationen verfügbar, nicht bestellbar
619 306927
