Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WH14DJL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

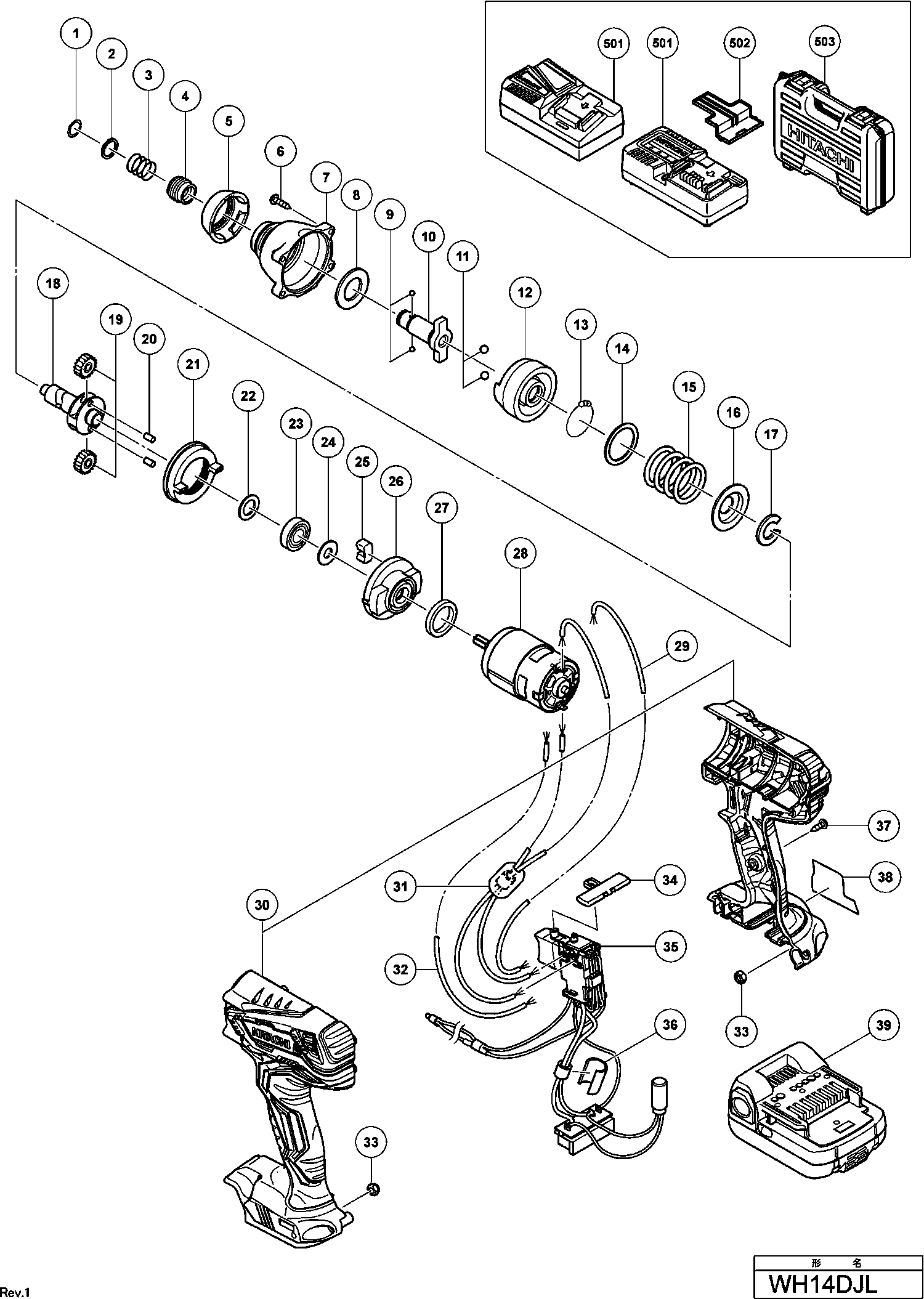

Zeichnungen der Hikoki WH14DJL
Teileliste der Hikoki WH14DJL
Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
Federscheibe | ||||
1 | 330619 | 1.05 | 1.25 | |
Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | ||||
2 | 330856 | 1.88 | 2.23 | |
Führungsfeder (d) H41mb, Wh18dbdl, Wh14dbdl | ||||
3 | 331284 | 1.05 | 1.25 | |
Fuehrungshuelse | ||||
4 | 322717 | 3.30 | 3.93 | |
Vorderkappe Wh10dl | ||||
5 | 336636 | 1.04 | 1.23 | |
Schneidschraube D4x25 M.u-scheibe | ||||
6 | 319917 | 1.65 | 1.96 | |
Hammerschalen | ||||
7 | 336637 | 10.05 | 11.96 | |
Unterlegscheibe (f) | ||||
8 | 336639 | 1.05 | 1.25 | |
STAHLKUGEL D3,5 (10 Stück) | ||||
9 | 319535 | 1.65 | 1.96 | |
Amboss (e) | ||||
10A | 370817 | 13.65 | 16.24 | |
Amboss (f) für Fra,ita,aus,nzl,isr | ||||
10A | 370818 | 13.65 | 16.24 | |
Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
11 | 959154 | 1.35 | 1.61 | |
Hammer (c) | ||||
12 | 336641 | 12.00 | 14.28 | |
Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
13 | 959148 | 1.05 | 1.25 | |
UNTERLEGSCHEIBE | ||||
14 | 315978 | 1.65 | 1.96 | |
Hammernfeder (k) | ||||
15 | 336640 | 1.20 | 1.43 | |
Unterlegscheibe | ||||
16 | 316172 | 1.65 | 1.96 | |
Stopper | ||||
17 | 316171 | 4.35 | 5.18 | |
Spindel (e) | ||||
18 | 335912 | 13.95 | 16.60 | |
Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | ||||
19 | 326295 | 21.31 | 25.36 | |
Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | ||||
20 | 319914 | 1.65 | 1.96 | |
Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
21 | 330657 | 3.75 | 4.46 | |
Ring | ||||
22 | 319911 | 1.65 | 1.96 | |
Kugellager 6901vvm | ||||
23 | 6901VV | 9.60 | 11.42 | |
Filzdichtung Cj65v2/va2/cj110v Cj120v/va | ||||
24 | 331288 | 1.05 | 1.25 | |
Damper | ||||
25 | 324230 | 1.05 | 1.25 | |
Abdeckhaube | ||||
26 | 331286 | 2.10 | 2.50 | |
Dämpfer Wh12daf | ||||
27 | 321894 | 1.65 | 1.96 | |
Gleichstrommotor 14,4 VOLT | ||||
28 | 336629 | 32.45 | 38.62 | |
Interne Verdrahtung rot 140L | ||||
29 | 329529 | 1.80 | 2.14 | |
Gehäuse (a)+(b) Set | ||||
30 | 336626 | 9.60 | 11.42 | |
INTERNER DRAHT-FERRIT-SATZ | ||||
31 | 337253 | 1.20 | 1.43 | |
Verbinderkabel (schwarz) Dh24dv | ||||
32 | 323165 | 1.35 | 1.61 | |
Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
33 | 327002 | 1.80 | 2.14 | |
Drückknopf (a) | ||||
34 | 336638 | 1.04 | 1.23 | |
Schalteranschluss-Set | ||||
35 | 336633 | 23.24 | 27.65 | |
Schalteranschluss-Set | ||||
35 | 336631 | 23.10 | 27.49 | |
Halter | ||||
36 | 337254 | 1.04 | 1.23 | |
Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
37 | 313687 | 1.04 | 1.23 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
39 | 335784 | |||
Abdeckkappe für Batterie | ||||
502 | 329897 | 1.80 | 2.14 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
503 | 336642 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
601 | 321823 | |||
Fett (attolub Ms Nr. 2) 500g | ||||
602 | 309922 | 73.01 | 86.88 | |
Keine Informationen verfügbar, nicht bestellbar | ||||
603 | 992671 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
604 | 992672 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
605 | 996177 | |||
Nicht mehr lieferbar, kein Ersatz | ||||
606 | 985329 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
607 | 996178 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
608 | 996179 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
609 | 996180 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
610 | 996185 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
611 | 996181 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
612 | 996182 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
613 | 996186 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
614 | 996197 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
615 | 996184 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
616 | 987575 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
617 | 930119 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
618 | 307543 | |||
Keine Informationen verfügbar, nicht bestellbar | ||||
619 | 306927 | |||
Hakenset | ||||
620 | 337131 | 3.75 | 4.46 | |
Trageriemen (schwarz) | ||||
621 | 306952 | 4.05 | 4.82 |
