Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WH18DBDL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

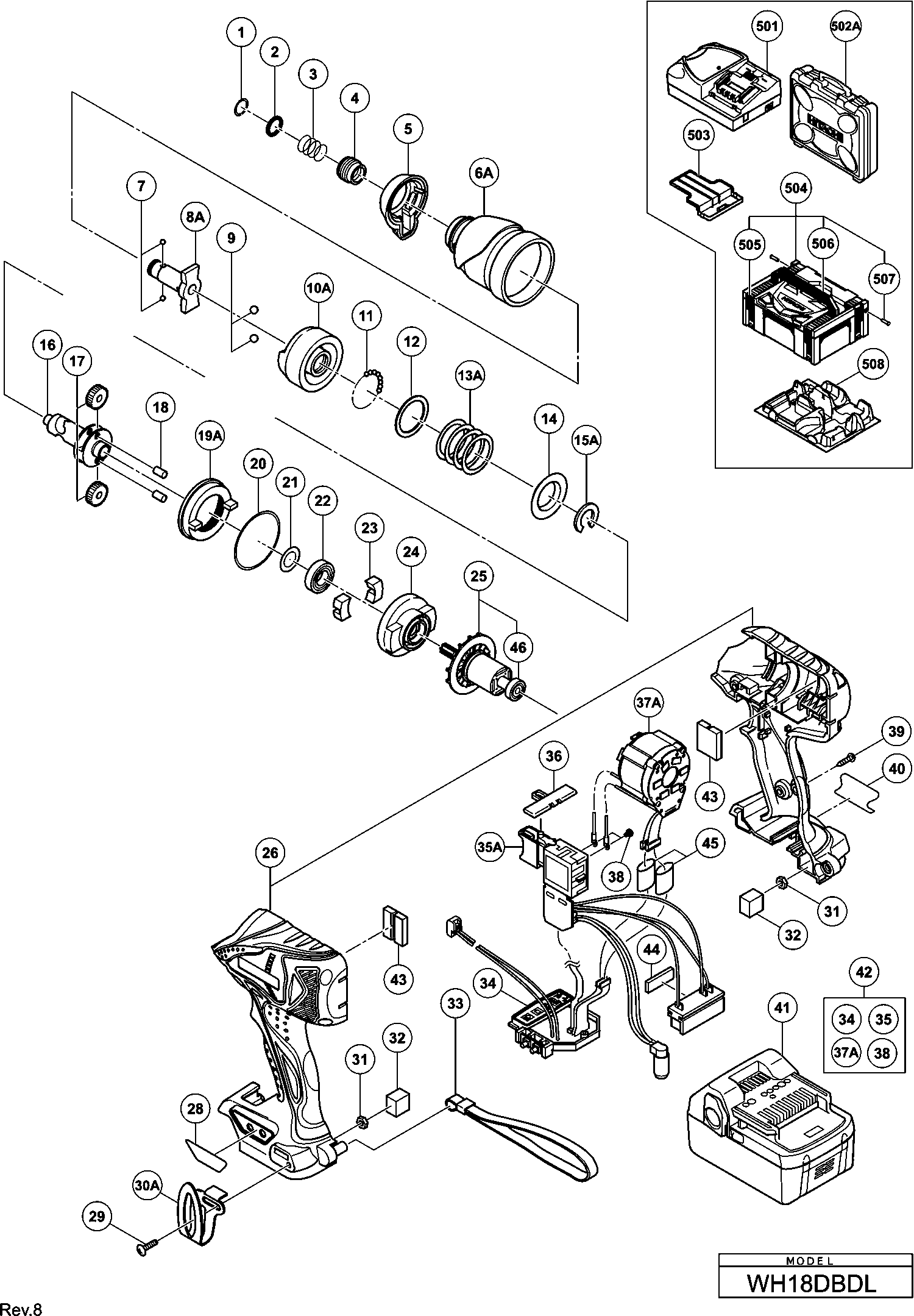

Zeichnungen der Hikoki WH18DBDL
Teileliste der Hikoki WH18DBDL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Federscheibe | ||||
| 1 | 330619 | 1.05 | 1.25 | |
| Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | ||||
| 2 | 330856 | 1.88 | 2.23 | |
| Führungsfeder (d) H41mb, Wh18dbdl, Wh14dbdl | ||||
| 3 | 331284 | 1.05 | 1.25 | |
| Fuehrungshuelse | ||||
| 4 | 322717 | 3.30 | 3.93 | |
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 5 | 332198 | 3.38 | 4.02 | |
| Hammerschalen | ||||
| 6A | 333745 | 22.83 | 27.16 | |
| STAHLKUGEL D3,5 (10 Stück) | ||||
| 7 | 319535 | 1.65 | 1.96 | |
| Amboss (d) für Europa | ||||
| 8A | 333744 | 42.76 | 50.89 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 9 | 959154 | 1.35 | 1.61 | |
| Anschläger H60ma/mb | ||||
| 10A | 333748 | 20.90 | 24.87 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 11 | 959148 | 1.05 | 1.25 | |
| UNTERLEGSCHEIBE | ||||
| 12 | 315978 | 1.65 | 1.96 | |
| Hammerspringe (h) | ||||
| 13A | 333746 | 16.23 | 19.31 | |
| Unterlegscheibe | ||||
| 14 | 316172 | 1.65 | 1.96 | |
| Stopper (b) Wh14dmr | ||||
| 15A | 324222 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 16 | 332186 | 33.55 | 39.92 | |
| Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | ||||
| 17 | 326295 | 21.31 | 25.36 | |
| Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | ||||
| 18 | 319914 | 1.65 | 1.96 | |
| Ringgetriebe(e) | ||||
| 19A | 333747 | 13.35 | 15.89 | |
| O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | ||||
| 20 | 983852 | 1.95 | 2.32 | |
| Ring | ||||
| 21 | 319911 | 1.65 | 1.96 | |
| Kugellager 6901vvm | ||||
| 22 | 6901VV | 9.60 | 11.42 | |
| Damper | ||||
| 23 | 324230 | 1.05 | 1.25 | |
| Abdeckhaube | ||||
| 24 | 332185 | 3.45 | 4.11 | |
| Kolbenantriebsrad Wh18dbdl,wh14dbdl, Wr18dbdl, Wr | ||||
| 25 | 332188 | 51.29 | 61.03 | |
| Gehäuse (a)+(b) Set | ||||
| 26 | 332189 | 22.28 | 26.51 | |
| Panelsblatt (a) | ||||
| 28 | 332207 | 1.05 | 1.25 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 29 | 327001 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 330666 | |||
| Haken | ||||
| 30A | 332824 | 4.58 | 5.44 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 31 | 327002 | 1.80 | 2.14 | |
| Dichtung | ||||
| 32 | 330854 | 1.80 | 2.14 | |
| Trageriemen (schwarz) | ||||
| 33 | 306952 | 4.05 | 4.82 | |
| Regler | ||||
| 34 | 332205 | 88.41 | 105.21 | |
| DC-Geschwindigkeitskontrollschalter | ||||
| 35A | 334903 | 30.53 | 36.32 | |
| Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | ||||
| 36 | 324225 | 1.05 | 1.25 | |
| Feld | ||||
| 37A | 340804 | 54.93 | 65.36 | |
| Kopfschraube M3x5 M.federring Wh18dbdl, Wh14dbdl, | ||||
| 38 | 994532 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 39 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 330068 | |||
| Verkabelung inkl. 37,40,50 bis 6.2012 außer F | ||||
| 42 | 332201 | 120.31 | 143.17 | |
| Dämpfer (a) | ||||
| 43 | 333750 | 5.70 | 6.78 | |
| Dämpfer C18dmr | ||||
| 44 | 331101 | 1.80 | 2.14 | |
| Schrumpfschlauch | ||||
| 45 | 336090 | 1.04 | 1.23 | |
| Kugellager 625dd | ||||
| 46 | 333826 | 5.10 | 6.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 337852 | |||
| Abdeckkappe für Batterie | ||||
| 503 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 321823 | |||
| Fett (attolub Ms Nr. 2) 500g | ||||
| 602 | 309922 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 992671 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 992672 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 996177 | |||
| Nicht mehr lieferbar, kein Ersatz | ||||
| 606 | 985329 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 996178 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 996179 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 996180 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 996185 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 996181 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 996182 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 996186 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 996197 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 996184 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 987575 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 930119 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 307543 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 983006 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 983011 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 955677 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 955678 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 955679 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 306927 | |||
