Hikoki WH18DBDL2 Zeichnungen und Teile

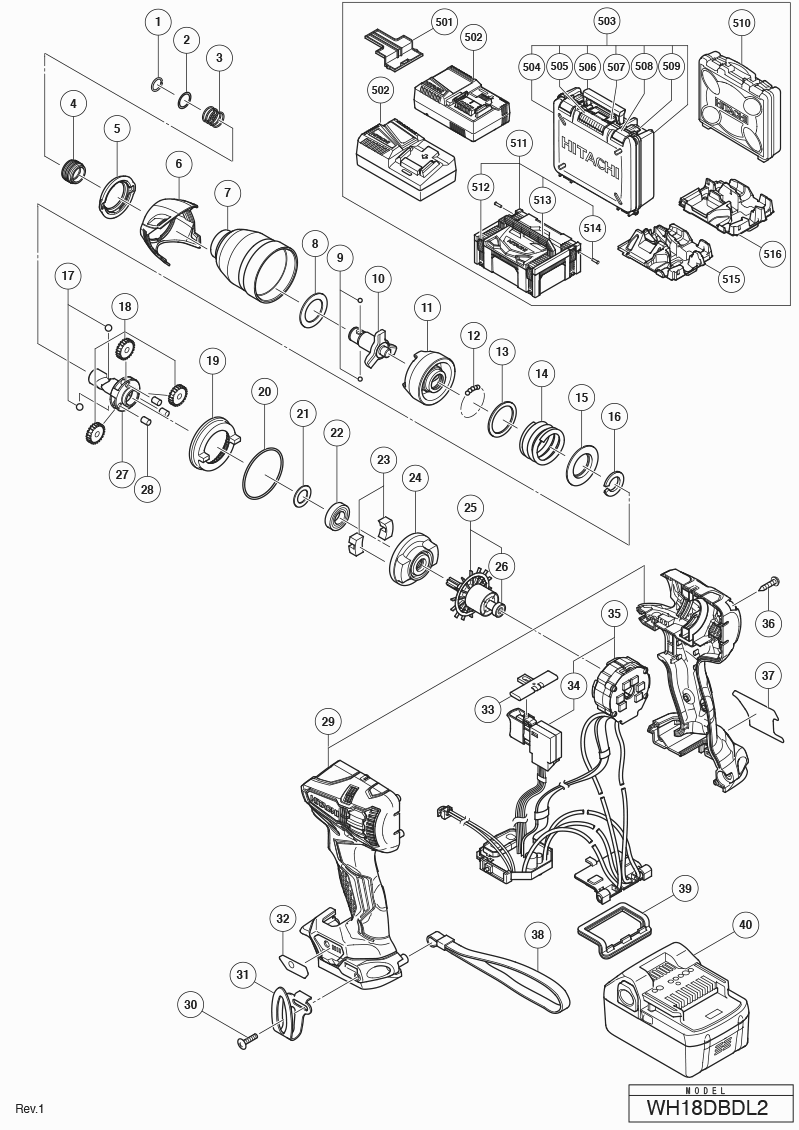

Auf dem Typenschild sollte die Typenbezeichnung WH18DBDL2 stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI WH18DBDL2
Teileliste der Hikoki WH18DBDL2
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Federscheibe | ||||
| 1 | 330619 | Federscheibe | € 1,02 | |
| Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | ||||
| 2 | 330856 | Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | € 1,82 | |
| Guide Spring | ||||
| 3 | 370581 | Guide Spring | € 1,16 | |
| Fuehrungshuelse | ||||
| 4 | 339350 | Fuehrungshuelse | € 3,78 | |
| Front Cap | ||||
| 5 | 339198 | Front Cap | € 1,02 | |
| Protector | ||||
| 6 | 370575 | Protector | € 2,03 | |
| Hammer Case | ||||
| 7 | 370578 | Hammer Case | € 18,10 | |
| Washer (f) | ||||
| 8 | 370579 | Washer (f) | € 1,45 | |
| STALEN KOGEL D3,5 (10 STUKS) | ||||
| 9 | 319535 | STALEN KOGEL D3,5 (10 STUKS) | € 1,60 | |
| Anvil (s) | ||||
| 10 | 370570 | Anvil (s) | € 19,30 | |
| Hammer (1) | ||||
| 11 | 339192 | Hammer (1) | € 9,87 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 12 | 959148 | Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | € 1,02 | |
| Washer (j) | ||||
| 13 | 370580 | Washer (j) | € 1,16 | |
| Hammer Spring | ||||
| 14 | 339194 | Hammer Spring | € 2,90 | |
| Unterlegscheibe | ||||
| 15 | 316172 | Unterlegscheibe | € 1,60 | |
| Stopper | ||||
| 16 | 370582 | Stopper | € 2,18 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 17 | 959154 | Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | € 1,31 | |
| Idle Gear Set (3 Pcs.) | ||||
| 18 | 370584 | Idle Gear Set (3 Pcs.) | € 12,05 | |
| Ring Gear | ||||
| 19 | 370160 | Ring Gear | € 11,04 | |
| O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | ||||
| 20 | 983852 | O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | € 1,89 | |
| Washer (e) | ||||
| 21 | 370583 | Washer (e) | € 1,16 | |
| KOGELLAGER 6901VVMPS2L | ||||
| 22 | 6901VV | KOGELLAGER 6901VVMPS2L | € 9,29 | |
| Damper | ||||
| 23 | 333952 | Damper | € 1,74 | |
| Inner Cover | ||||
| 24 | 335317 | Inner Cover | € 1,02 | |
| Rotor Pinion Ass'y Includ.25 | ||||
| 25 | 361046 | Rotor Pinion Ass'y Includ.25 | € 40,86 | |
| Ball Bearing 604dd | ||||
| 26 | 335723 | Ball Bearing 604dd | € 5,23 | |
| Spindel (1) | ||||
| 27 | 339193 | Spindel (1) | € 9,87 | |
| Needle Roller | ||||
| 28 | 370585 | Needle Roller | € 20,90 | |
| Housing (a).(b) Set | ||||
| 29 | 370572 | Housing (a).(b) Set | € 17,04 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 30 | 327001 | Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | € 1,74 | |
| Haken (1) | ||||
| 31 | 336372 | Haken (1) | € 7,11 | |
| Panel Sheet (ex) | ||||
| 32 | 370573 | Panel Sheet (ex) | € 1,89 | |
| Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | ||||
| 33 | 324225 | Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | € 1,02 | |
| Schalter | ||||
| 34 | 339217 | Schalter | € 22,09 | |
| Wiring Ass'y Includ.34 | ||||
| 35 | 370577 | Wiring Ass'y Includ.34 | € 159,45 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 36 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1,00 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 38 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3,92 | |
| Terminal Rubber (a) | ||||
| 39 | 370728 | Terminal Rubber (a) | € 2,47 | |
| Nicht bestellbar | ||||
| 40 | 370739 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 370738 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 336690 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 330068 | Nicht bestellbar | ||
| BATTERY BSL 1850 (EUROPE,AUS,NZL) INCLUD.507 | ||||
| 40 | 335790 | BATTERY BSL 1850 (EUROPE,AUS,NZL) INCLUD.507 | € 139,15 | |
| Nicht bestellbar | ||||
| 40 | 334729 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 336385 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 338890 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 339782 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 40 | 338892 | Nicht bestellbar | ||
| BATTERY BSL 1860 (EUROPE,AUS,NZL) INCLUD.507 | ||||
| 40 | 338891 | BATTERY BSL 1860 (EUROPE,AUS,NZL) INCLUD.507 | € 151,25 | |
| Battery Cover | ||||
| 501 | 329897 | Battery Cover | € 1,74 | |
| INNER TRAY | ||||
| 516 | 336475 | INNER TRAY | € 10,29 | |
| Nicht bestellbar | ||||
| 605 | 321823 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 606 | 987575 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 607 | 307543 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 608 | 306927 | Nicht bestellbar | ||
| Grease (attolub Ms No.2) 500g | ||||
| 609 | 309922 | Grease (attolub Ms No.2) 500g | € 70,68 | |
| Nicht bestellbar | ||||
| 610 | 325149 | Nicht bestellbar | ||
