Hikoki WH18DBSL Zeichnungen und Teile

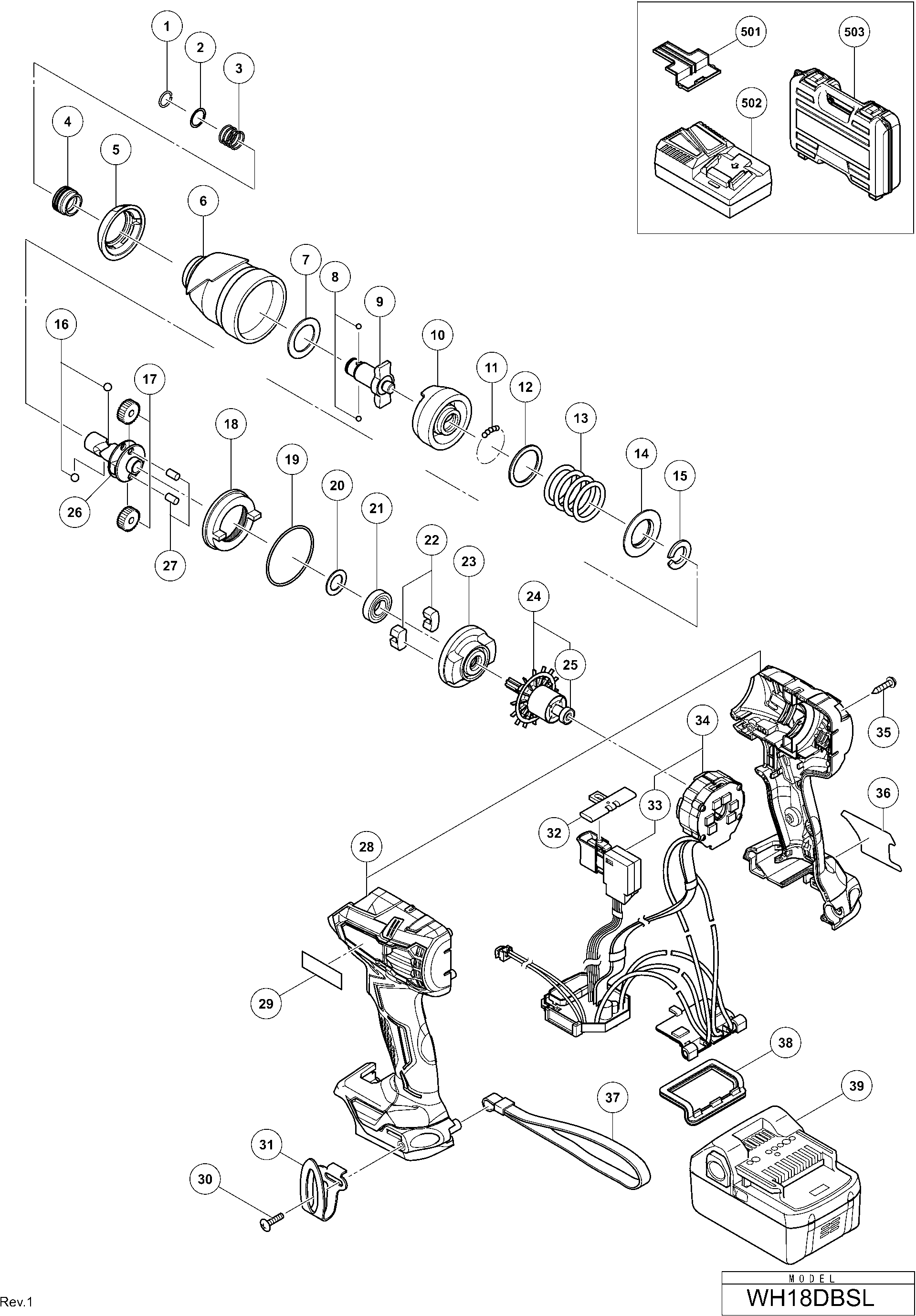

Auf dem Typenschild sollte die Typenbezeichnung WH18DBSL stehen. Je nach Typenbezeichnung kann es Unterschiede geben, die dazu führen können, dass Teile nicht passen. Bestellen Sie nur, wenn diese Nummer übereinstimmt. Hikoki Powertools ist der neue Name von Hitachi Powertools.Zeichnungen der HIKOKI WH18DBSL
Teileliste der Hikoki WH18DBSL
Auf dieser Seite können Sie Teile in den Einkaufswagen legen, indem Sie die Anzahl auswählen und dann auf die Schaltfläche dahinter klicken. Wenn Sie die Auswahl der richtigen Teile abgeschlossen haben, können Sie auf den Button ' Zum Einkaufswagen' unten auf der Seite klicken. Die folgenden Preise verstehen sich inklusive Mehrwertsteuer.
| Federscheibe | ||||
| 1 | 330619 | Federscheibe | € 1,02 | |
| Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | ||||
| 2 | 330856 | Unterlegscheibe (d) Wh18dbdl/ Wh14dbdl | € 1,82 | |
| Führungsfeder (d) H41mb, Wh18dbdl, Wh14dbdl | ||||
| 3 | 331284 | Führungsfeder (d) H41mb, Wh18dbdl, Wh14dbdl | € 1,02 | |
| Fuehrungshuelse | ||||
| 4 | 339350 | Fuehrungshuelse | € 3,78 | |
| Nicht bestellbar | ||||
| 5 | 372204 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 6 | 372205 | Nicht bestellbar | ||
| Washer (f) | ||||
| 7 | 370579 | Washer (f) | € 1,45 | |
| STALEN KOGEL D3,5 (10 STUKS) | ||||
| 8 | 319535 | STALEN KOGEL D3,5 (10 STUKS) | € 1,60 | |
| Nicht bestellbar | ||||
| 9 | 372207 | Nicht bestellbar | ||
| Hammer | ||||
| 10 | 335329 | Hammer | € 10,60 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 11 | 959148 | Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | € 1,02 | |
| SLUITRING | ||||
| 12 | 315978 | SLUITRING | € 1,60 | |
| Hammer Spring (k) | ||||
| 13 | 336640 | Hammer Spring (k) | € 1,16 | |
| Unterlegscheibe | ||||
| 14 | 316172 | Unterlegscheibe | € 1,60 | |
| Stopper Wh 14dbl | ||||
| 15 | 328647 | Stopper Wh 14dbl | € 3,34 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 16 | 959154 | Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | € 1,31 | |
| Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | ||||
| 17 | 326295 | Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | € 20,63 | |
| Ring Gear(e) | ||||
| 18 | 333747 | Ring Gear(e) | € 12,92 | |
| O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | ||||
| 19 | 983852 | O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | € 1,89 | |
| Washer (e) | ||||
| 20 | 370583 | Washer (e) | € 1,16 | |
| KOGELLAGER 6901VVMPS2L | ||||
| 21 | 6901VV | KOGELLAGER 6901VVMPS2L | € 9,29 | |
| Damper | ||||
| 22 | 324230 | Damper | € 1,02 | |
| Inner Cover | ||||
| 23 | 335317 | Inner Cover | € 1,02 | |
| Rotor Pinion Ass'y Includ.25 | ||||
| 24 | 361046 | Rotor Pinion Ass'y Includ.25 | € 40,86 | |
| Ball Bearing 604dd | ||||
| 25 | 335723 | Ball Bearing 604dd | € 5,23 | |
| Nicht bestellbar | ||||
| 26 | 372208 | Nicht bestellbar | ||
| Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | ||||
| 27 | 319914 | Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | € 1,60 | |
| Nicht bestellbar | ||||
| 28 | 372202 | Nicht bestellbar | ||
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 30 | 327001 | Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | € 1,74 | |
| Haken (1) | ||||
| 31 | 336372 | Haken (1) | € 7,11 | |
| Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | ||||
| 32 | 324225 | Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | € 1,02 | |
| Schalter | ||||
| 33 | 339217 | Schalter | € 22,09 | |
| WIRING ASS'Y | ||||
| 34 | 372203 | WIRING ASS'Y | € 116,33 | |
| Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | ||||
| 35 | 313687 | Schneidschraube D3x16 Mit Flansch (schwarz) Dv18d | € 1,00 | |
| Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | ||||
| 37 | 306952 | Halteschlaufedn10dy/ds10dv/wr14dh Ds14/ds18dvb/dv | € 3,92 | |
| Terminal Rubber (a) | ||||
| 38 | 370728 | Terminal Rubber (a) | € 2,47 | |
| Nicht bestellbar | ||||
| 39 | 336266 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 39 | 336265 | Nicht bestellbar | ||
| BATTERY BSL 1850 (EUROPE,AUS,NZL) INCLUD.507 | ||||
| 39 | 335790 | BATTERY BSL 1850 (EUROPE,AUS,NZL) INCLUD.507 | € 139,15 | |
| Battery Cover | ||||
| 501 | 329897 | Battery Cover | € 1,74 | |
| Nicht bestellbar | ||||
| 503 | 336642 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 601 | 983006 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 602 | 983011 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 603 | 992671 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 604 | 992672 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 605 | 955657 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 606 | 955659 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 607 | 955674 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 608 | 321823 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 609 | 307543 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 610 | 987575 | Nicht bestellbar | ||
| Grease (attolub Ms No.2) 500g | ||||
| 611 | 309922 | Grease (attolub Ms No.2) 500g | € 70,68 | |
| Nicht bestellbar | ||||
| 612 | 325149 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 613 | 306927 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 614 | 996184 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 615 | 996177 | Nicht bestellbar | ||
| Nicht mehr lieferbar | ||||
| 616 | 985329 | Nicht mehr lieferbar | ||
| Nicht bestellbar | ||||
| 617 | 996178 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 618 | 996179 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 619 | 996180 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 620 | 996181 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 621 | 996182 | Nicht bestellbar | ||
| Nicht bestellbar | ||||
| 622 | 996197 | Nicht bestellbar | ||
