Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR12DM2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

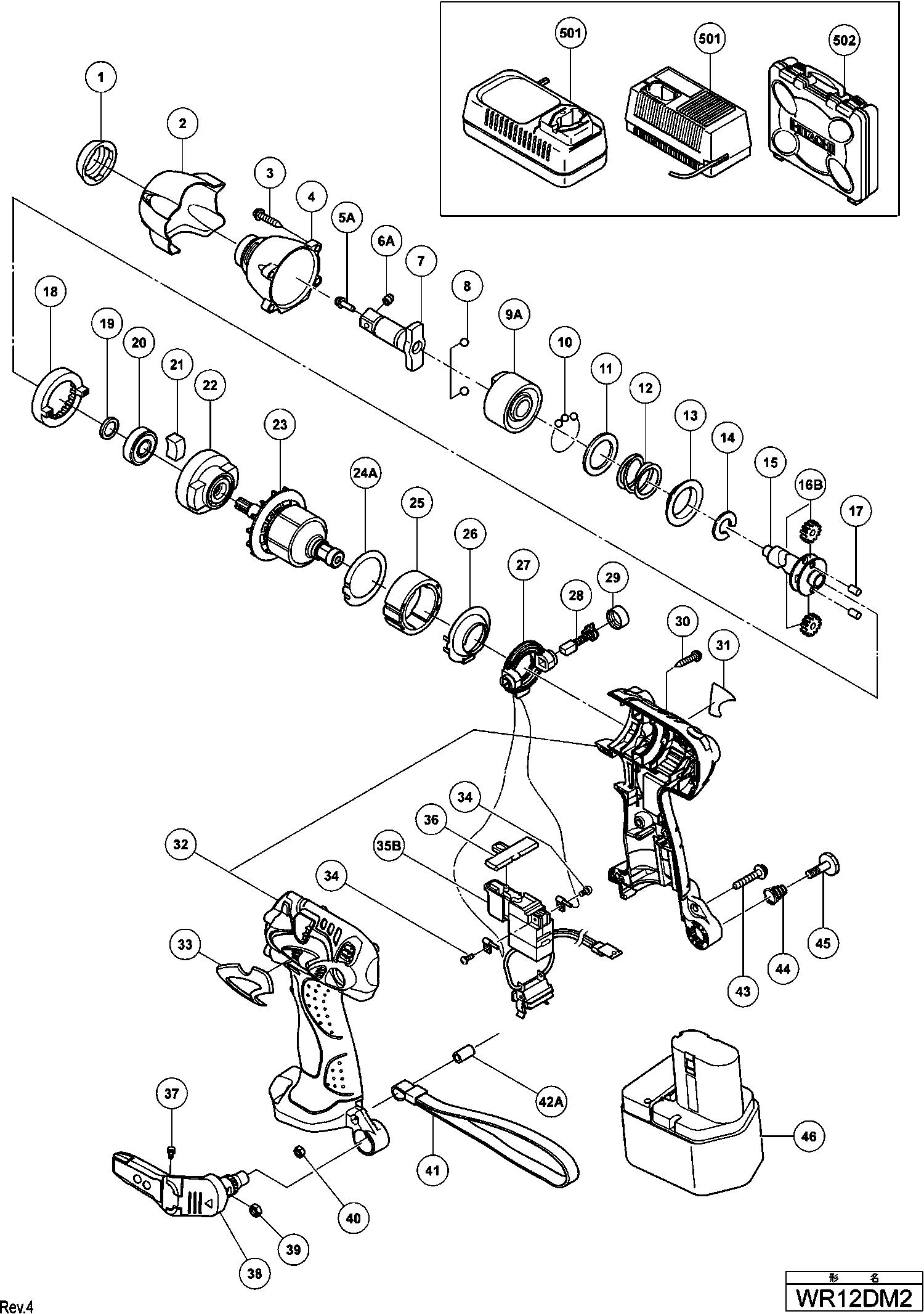

Zeichnungen der Hikoki WR12DM2
Teileliste der Hikoki WR12DM2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vorderkappe (a) schwarz Wr9dm2 | ||||
| 1 | 322243 | 6.45 | 7.68 | |
| Magazinschutz (a) Wr12dm2 | ||||
| 2 | 321676 | 3.30 | 3.93 | |
| Schneidschraube D4x25 M.u-scheibe | ||||
| 3 | 319917 | 1.65 | 1.96 | |
| Hammergehäuse Wr12dm2 | ||||
| 4 | 322172 | 40.84 | 48.60 | |
| Stiftsicherung | ||||
| 5A | 323542 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 6A | 323541 | |||
| Amboss komplett (wr12dm2) Includ.5,6 | ||||
| 7 | 322173 | 46.75 | 55.63 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 8 | 959154 | 1.35 | 1.61 | |
| Hammer (f) Wr14dsl | ||||
| 9A | 326789 | 21.73 | 25.85 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 10 | 959148 | 1.05 | 1.25 | |
| UNTERLEGSCHEIBE | ||||
| 11 | 315978 | 1.65 | 1.96 | |
| Hammer Feder | ||||
| 12 | 321660 | 3.30 | 3.93 | |
| Unterlegscheibe | ||||
| 13 | 316172 | 1.65 | 1.96 | |
| Stopper | ||||
| 14 | 316171 | 4.35 | 5.18 | |
| Gelenkwelle (a) | ||||
| 15 | 321666 | 32.18 | 38.29 | |
| Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | ||||
| 16B | 326295 | 21.31 | 25.36 | |
| Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | ||||
| 17 | 319914 | 1.65 | 1.96 | |
| Ringzahnrad Wr14dm | ||||
| 18 | 320877 | 18.15 | 21.60 | |
| Ring | ||||
| 19 | 319911 | 1.65 | 1.96 | |
| Kugellager 6901vvm | ||||
| 20 | 6901VV | 9.60 | 11.42 | |
| Dämpfer Wr12dm/wh12dm | ||||
| 21 | 319909 | 4.80 | 5.71 | |
| Innengehäuse (a) Wh9dm2 | ||||
| 22 | 321664 | 3.30 | 3.93 | |
| Anker kpl. Wh12dm2 | ||||
| 23 | 360599 | 67.10 | 79.85 | |
| Seitenbügel Wh9dm2 (Alt 321659) | ||||
| 24A | 323327 | 1.65 | 1.96 | |
| Magnet (d) Wh12dm2 | ||||
| 25 | 321668 | 41.53 | 49.41 | |
| Staubschutzabdeckung (a) Wh9dm2 | ||||
| 26 | 321663 | 1.65 | 1.96 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 27 | 321662 | 10.95 | 13.03 | |
| Kohlenbürsten (paar) | ||||
| 28 | 999054 | 6.45 | 7.68 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 29 | 319918 | 3.30 | 3.93 | |
| Schneidschraube D4x20 M.flansch (schwarz) Cg18dal | ||||
| 30 | 302086 | 1.05 | 1.25 | |
| Gehäuse A+b Set (grün) Wr12dm2 | ||||
| 32 | 322174 | 28.60 | 34.03 | |
| Hitachi Label Wr12dm2 | ||||
| 33 | 322242 | 4.65 | 5.53 | |
| Kopfschraube M3x5 M.federring Wh18dbdl, Wh14dbdl, | ||||
| 34 | 994532 | 1.04 | 1.23 | |
| Schalter (Alt 319906) | ||||
| 35B | 324829 | 32.18 | 38.29 | |
| Druckknopf (a) Wh9dm2 | ||||
| 36 | 321661 | 1.65 | 1.96 | |
| Schraube D2x6 | ||||
| 37 | 321672 | 1.65 | 1.96 | |
| Haken | ||||
| 38 | 321918 | 17.60 | 20.94 | |
| Mutter M5 | ||||
| 39 | 320288 | 1.65 | 1.96 | |
| Klemmutter M4 (10 St.) | ||||
| 40 | 949565 | 1.05 | 1.25 | |
| Trageriemen (schwarz) | ||||
| 41 | 306952 | 4.05 | 4.82 | |
| Hülse (a) Wh9dm2 | ||||
| 42A | 322718 | 1.50 | 1.78 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 676386 | |||
| Hakenspannfeder | ||||
| 44 | 319926 | 1.65 | 1.96 | |
| Schraube M5 | ||||
| 45 | 319927 | 1.65 | 1.96 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 46 | 320387 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 322070 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 330709 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 873537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 873187 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 991481 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 992610 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 955153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 991476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 944291 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 873632 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 873539 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 873540 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 873536 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 873624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 873626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 873627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 955138 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 955139 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 955140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 955141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 955149 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 955142 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 955150 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 955143 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 640 | 955151 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 641 | 991480 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 642 | 955144 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 643 | 986058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 644 | 873633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 645 | 993658 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 646 | 993659 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 647 | 992613 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 648 | 992614 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 649 | 992615 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650 | 992616 | |||
| Fett (attolub Ms Nr. 2) 500g | ||||
| 651 | 309922 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653 | 306927 | |||
