Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR14DL2'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

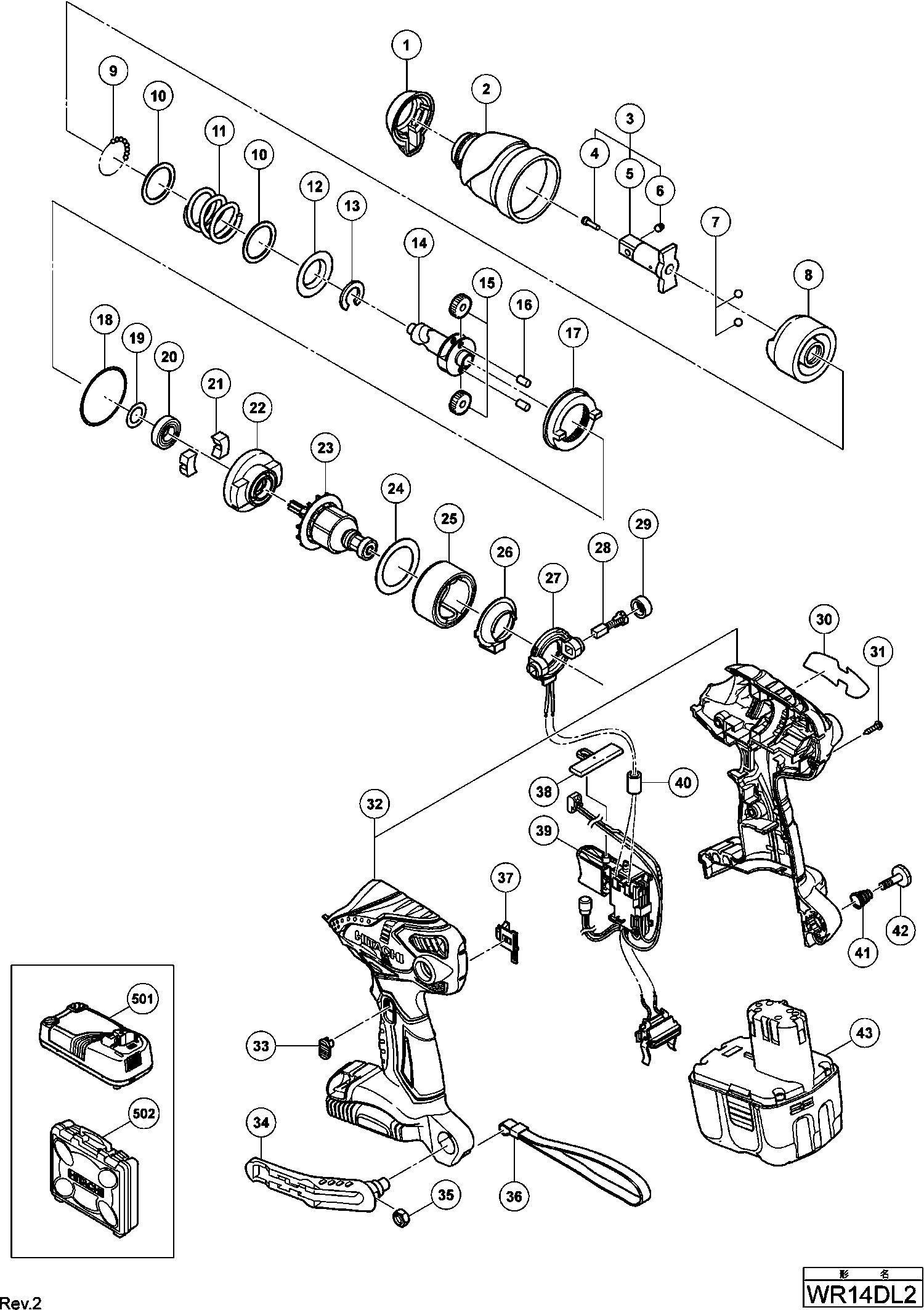

Zeichnungen der Hikoki WR14DL2
Teileliste der Hikoki WR14DL2
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 332198 | 3.38 | 4.02 | |
| Hammerschalen | ||||
| 2 | 332200 | 19.05 | 22.67 | |
| Amboss | ||||
| 3 | 332196 | 17.13 | 20.38 | |
| Stiftsicherung Wr14dmr, Wr18dbdl, Wr14dbdl | ||||
| 4 | 324257 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 5 | 332197 | |||
| Tauchkolben (b) Wr14dmr, Wr18dbdl, Wr14dbdl | ||||
| 6 | 324256 | 1.05 | 1.25 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 7 | 959154 | 1.35 | 1.61 | |
| Anschläger H60ma/mb | ||||
| 8 | 333749 | 20.90 | 24.87 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 9 | 959148 | 1.05 | 1.25 | |
| UNTERLEGSCHEIBE | ||||
| 10 | 315978 | 1.65 | 1.96 | |
| Hammerfeder (f) Wh14dmr, Wh18dbdl, wh14dbdl, Wr18d | ||||
| 11 | 324224 | 3.30 | 3.93 | |
| Unterlegscheibe | ||||
| 12 | 316172 | 1.65 | 1.96 | |
| Stopper (b) Wh14dmr | ||||
| 13 | 324222 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 14 | 332186 | 33.55 | 39.92 | |
| Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | ||||
| 15 | 326295 | 21.31 | 25.36 | |
| Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | ||||
| 16 | 319914 | 1.65 | 1.96 | |
| Ringzahnrad (e) Wr14dsl/wh18dbdl/wh14dbdl Wr18dbd | ||||
| 17 | 326787 | 13.89 | 16.53 | |
| O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | ||||
| 18 | 983852 | 1.95 | 2.32 | |
| Ring | ||||
| 19 | 319911 | 1.65 | 1.96 | |
| Kugellager 6901vvm | ||||
| 20 | 6901VV | 9.60 | 11.42 | |
| Damper | ||||
| 21 | 324230 | 1.05 | 1.25 | |
| Abdeckhaube | ||||
| 22 | 332185 | 3.45 | 4.11 | |
| Anker und Ritzel Set | ||||
| 23 | 360949 | 44.41 | 52.85 | |
| Seitenbügel (a) Wh14dmr | ||||
| 24 | 324607 | 1.05 | 1.25 | |
| Magnet (j) Ass'y inkl.24 | ||||
| 25 | 334901 | 79.89 | 95.07 | |
| Staubschutzabdeckung (b) Wh14dmr | ||||
| 26 | 324228 | 1.05 | 1.25 | |
| Bürstenblock Komplett Cl10sa Includ.23,24 | ||||
| 27 | 334955 | 6.15 | 7.32 | |
| Kohlenbürsten (paar) | ||||
| 28 | 999054 | 6.45 | 7.68 | |
| Bürstenkappe Wr12dm/wh12dm | ||||
| 29 | 319918 | 3.30 | 3.93 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 31 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 334952 | |||
| Hebel (a) | ||||
| 33 | 329519 | 1.80 | 2.14 | |
| Haken | ||||
| 34 | 320287 | 4.80 | 5.71 | |
| Mutter M5 | ||||
| 35 | 320288 | 1.65 | 1.96 | |
| Trageriemen (schwarz) | ||||
| 36 | 306952 | 4.05 | 4.82 | |
| Hebel (b) | ||||
| 37 | 329520 | 1.80 | 2.14 | |
| Druckknopf (a) Dv14dsl | ||||
| 38 | 329454 | 1.05 | 1.25 | |
| Verkabelung inkl. 37,40,50 bis 6.2012 außer F | ||||
| 39 | 334960 | 41.25 | 49.09 | |
| Ferrit-ring Ds14dvb/ds18dvb/ Cr24dv/dv24dv/dv12dv | ||||
| 40 | 318247 | 1.05 | 1.25 | |
| Hakenspannfeder | ||||
| 41 | 319926 | 1.65 | 1.96 | |
| Spezialschraube (a) M5 | ||||
| 42 | 320881 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 43 | 334423 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 337140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 873537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 873187 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 991481 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 992610 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 955153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 991476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 991480 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 944291 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 873632 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 873539 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 873540 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 873536 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 873624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 873626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 873627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 986058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 873633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 955151 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 955138 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 955139 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 955140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 955141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 955142 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 955149 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 955150 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 955143 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 955144 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 992613 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 992614 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 992615 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 992616 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 993658 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 993659 | |||
| Fett (attolub Ms Nr. 2) 500g | ||||
| 634 | 309922 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 306927 | |||
