Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR14VE'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

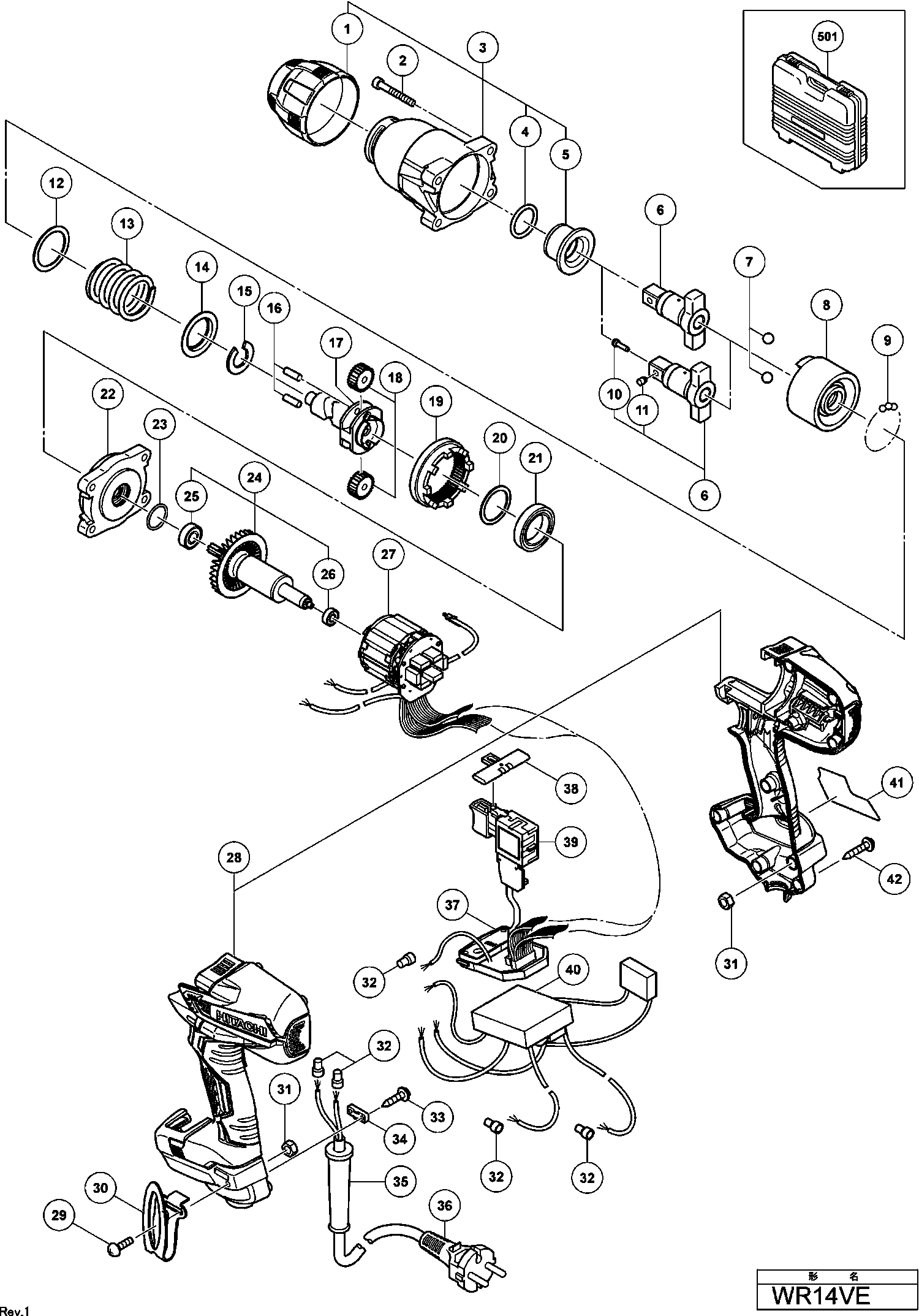

Zeichnungen der Hikoki WR14VE
Teileliste der Hikoki WR14VE
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Stoßstange (b) | ||||
| 1 | 337716 | 14.16 | 16.85 | |
| Sechskantschraube Wr 14vb | ||||
| 2 | 324060 | 1.65 | 1.96 | |
| Hammerschale | ||||
| 3 | 337208 | 27.91 | 33.22 | |
| O-ring (m) Wh14 | ||||
| 4 | 318704 | 3.30 | 3.93 | |
| Metall Wr16sa | ||||
| 5 | 323766 | 8.40 | 10.00 | |
| Amboss | ||||
| 6 | 337714 | 140.25 | 166.90 | |
| Amboss (m) Stifthalter Montage (a) | ||||
| 6 | 337715 | 140.25 | 166.90 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 7 | 959154 | 1.35 | 1.61 | |
| Hammer | ||||
| 8 | 337210 | 35.20 | 41.89 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 9 | 959148 | 1.05 | 1.25 | |
| Stiftsicherung | ||||
| 10 | 323542 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 11 | 323541 | |||
| Scheibe (b) Ds9dva/ds12dva/ds14dv Ds14dva/ds14dvb | ||||
| 12 | 337213 | 1.05 | 1.25 | |
| Hammerspannfeder (b) | ||||
| 13 | 337211 | 4.20 | 5.00 | |
| Distanzscheibe G18u/ua/ub u.a. | ||||
| 14 | 337212 | 3.60 | 4.28 | |
| STOPPER (B) | ||||
| 15 | 337215 | 1.05 | 1.25 | |
| Nadelrolle Wr14dh | ||||
| 16 | 318378 | 2.85 | 3.39 | |
| Spindel (b) | ||||
| 17 | 337209 | 35.20 | 41.89 | |
| Zahnradset (2St) | ||||
| 18 | 320506 | 39.74 | 47.29 | |
| Ringzahnrad Ds14dvb/ds18dvb Dv12dv/dv14dv/dv18dv/ | ||||
| 19 | 337717 | 18.29 | 21.76 | |
| Unterlegscheibe (c) Dh24pb2 | ||||
| 20 | 337214 | 1.65 | 1.96 | |
| Kugellager 6805zz | ||||
| 21 | 6805ZZ | 4.80 | 5.71 | |
| Innere Abdeckung (b) | ||||
| 22 | 337718 | 25.71 | 30.60 | |
| O-ring | ||||
| 23 | 337719 | 13.35 | 15.89 | |
| Rotorbaugruppe Inkl.23 | ||||
| 24 | 337216 | 52.66 | 62.67 | |
| Kugellager 698dd | ||||
| 25 | 337720 | 3.45 | 4.11 | |
| Kugellager 624dd | ||||
| 26 | 333784 | 3.45 | 4.11 | |
| Stator 100v-127v | ||||
| 27 | 340881 | 67.79 | 80.67 | |
| Stator 220v-240v Dh25pb inklusive.63 | ||||
| 27 | 340882 | 67.79 | 80.67 | |
| Gehäuse (a)+(b) Set | ||||
| 28 | 337735 | 20.63 | 24.54 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 29 | 327001 | 1.80 | 2.14 | |
| Haken | ||||
| 30 | 335724 | 7.35 | 8.75 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 31 | 327002 | 1.80 | 2.14 | |
| Verbinder 50091 (10st) Div.typen | ||||
| 32 | 959140 | 3.30 | 3.93 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 33 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 34 | 937631 | 1.04 | 1.23 | |
| Kabelknickschutz D8.8 Div.typen, Cm5sb | ||||
| 35 | 380090 | 1.04 | 1.24 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 36 | 500450Z | 31.63 | 37.63 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 36 | 500461Z | 17.88 | 21.27 | |
| Controller (a) 220v-230v | ||||
| 37 | 337696 | 88.41 | 105.21 | |
| Druckknopf (a) Wh9dm2 | ||||
| 38 | 321661 | 1.65 | 1.96 | |
| Schalter | ||||
| 39 | 335323 | 12.38 | 14.73 | |
| Controller (b) 100v-120v | ||||
| 40 | 337205 | 44.00 | 52.36 | |
| Regler | ||||
| 40 | 337206 | 44.00 | 52.36 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 42 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 501 | 337695 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 307824 | |||
| Fett für Schlagschrauber (100g) | ||||
| 620 | 971042 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 873633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 986062 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 873537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 873187 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 873540 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 873536 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 873626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 873627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 873628 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 630 | 873629 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 873630 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 985195 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 985196 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 634 | 955138 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 955139 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 636 | 955140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 637 | 955141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 638 | 955149 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 639 | 955142 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 640 | 955150 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 641 | 955143 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 642 | 955151 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 643 | 991480 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 644 | 955144 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 645 | 955146 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 646 | 955147 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 647 | 985197 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 648 | 986058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 649 | 991481 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 650 | 993658 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 651 | 993659 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 652 | 992613 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 653 | 992614 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 654 | 992615 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 655 | 992616 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 656 | 955153 | |||
