Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR16SA'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

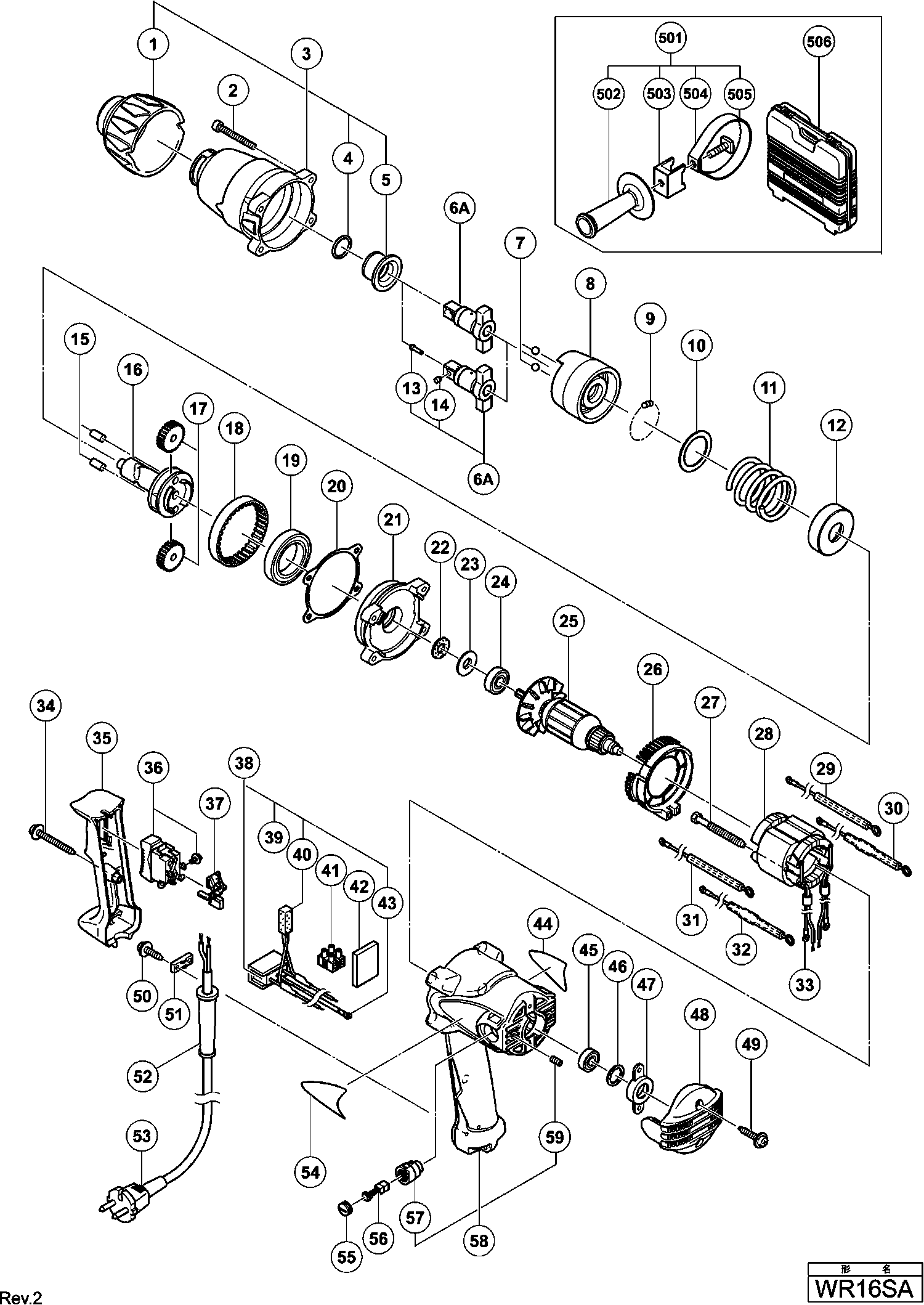

Zeichnungen der Hikoki WR16SA
Teileliste der Hikoki WR16SA
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Puffer Wr16sa | ||||
| 1 | 323767 | 7.65 | 9.10 | |
| Schraube M5x35 | ||||
| 2 | 323753 | 1.65 | 1.96 | |
| Hammerschale | ||||
| 3 | 323765 | 49.64 | 59.07 | |
| O-ring (m) Wh14 | ||||
| 4 | 318704 | 3.30 | 3.93 | |
| Metall Wr16sa | ||||
| 5 | 323766 | 8.40 | 10.00 | |
| Amboss (l) Versammlung Inkl.10,11 Typ für W/Stößel | ||||
| 6A | 334342 | 119.21 | 141.86 | |
| Amboss | ||||
| 6A | 334341 | 79.34 | 94.41 | |
| Stahlkugel D6,35 (10st) | ||||
| 7 | 959150 | 1.35 | 1.61 | |
| Hammer Wr16sa | ||||
| 8 | 323764 | 84.56 | 100.63 | |
| Stahlkugeln D3.97 (10st), Nr90aa | ||||
| 9 | 959155 | 1.04 | 1.23 | |
| Ring | ||||
| 10 | 323763 | 1.65 | 1.96 | |
| Feder Wr16sa | ||||
| 11 | 323761 | 8.40 | 10.00 | |
| Federsitz Wr16sa | ||||
| 12 | 323760 | 7.35 | 8.75 | |
| Stiftsicherung | ||||
| 13 | 323542 | 1.05 | 1.25 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 14 | 323541 | |||
| Hülse | ||||
| 15 | 985169 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 16 | 323762 | 55.41 | 65.94 | |
| Leerlaufzahnrad (satz 2st) Wh16 | ||||
| 17 | 318446 | 55.41 | 65.94 | |
| Ringzahnrad Wh16 | ||||
| 18 | 955124 | 37.95 | 45.16 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 6907ZN | |||
| Dichtung (a) Wr16sa | ||||
| 20 | 324022 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 21 | 323758 | |||
| Filzdichtung Wr16sa | ||||
| 22 | 323755 | 1.65 | 1.96 | |
| Dichtungsscheibe Wh16 | ||||
| 23 | 985166 | 1.05 | 1.25 | |
| Kugellager 6000 Dd | ||||
| 24 | 6000DD | 6.00 | 7.14 | |
| Anker 230v | ||||
| 25 | 360850E | 89.38 | 106.36 | |
| Anker 230v | ||||
| 25 | 360687E | 84.56 | 100.63 | |
| Anker 110–120 V | ||||
| 25 | 360850C | 83.49 | 99.35 | |
| ANKER 110 V | ||||
| 25 | 360687C | 78.92 | 93.91 | |
| Ventilatorführung Wr16sa | ||||
| 26 | 323757 | 4.80 | 5.71 | |
| Sechskantschneidschraube D4x45 | ||||
| 27 | 981824 | 1.05 | 1.25 | |
| Stator (s) 220-230v Wr16sa(s) | ||||
| 28 | 340735E | 55.55 | 66.10 | |
| Stator 220-230v Wr16sa | ||||
| 28 | 340605E | 52.53 | 62.50 | |
| FELD 110 VOLT | ||||
| 28 | 340605C | 49.06 | 58.38 | |
| Verbinderkabel | ||||
| 29 | 985192 | 4.50 | 5.36 | |
| Verbinderkabel | ||||
| 29 | 985186 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 30 | 323769 | |||
| Verbinderkabel | ||||
| 31 | 985187 | 4.50 | 5.36 | |
| Verbinderkabel | ||||
| 31 | 985193 | 4.50 | 5.36 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 32 | 323770 | |||
| Anschlussklemme | ||||
| 33 | 980063 | 1.04 | 1.23 | |
| Schneidschraube D4x35 M.flansch | ||||
| 34 | 303694 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 35 | 323772 | |||
| Schalter | ||||
| 36 | 985103 | 32.18 | 38.29 | |
| Schalteradapter Wr22sa | ||||
| 37 | 323768 | 1.65 | 1.96 | |
| Kondensator | ||||
| 38 | 323780 | 28.88 | 34.36 | |
| Gummi | ||||
| 39 | 930153 | 1.04 | 1.23 | |
| Polster (b) Vb13y/wh12dm/vb16y Except For Usa,can | ||||
| 40 | 316186 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 41 | 983418Z | |||
| Halterung | ||||
| 42 | 324023 | 1.50 | 1.78 | |
| Anschlussklemme | ||||
| 43 | 980063 | 1.04 | 1.23 | |
| Kugellager 608 Vvm, C8fshe, Cm5sb, C8fse, H41mb | ||||
| 45 | 608VVM | 5.70 | 6.78 | |
| Gummiring (1) | ||||
| 46 | 985198 | 1.95 | 2.32 | |
| Lagerbuchse (b) Wr16sa | ||||
| 47 | 323754 | 9.30 | 11.07 | |
| Endabdeckung Wr16sa | ||||
| 48 | 323756 | 6.45 | 7.68 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 49 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 50 | 984750 | |||
| Kabelklemme Div.typen, C8fshe, Cm5sb, C8fse | ||||
| 51 | 937631 | 1.04 | 1.23 | |
| Kabelknickschutz D10.1 Div.typen, C8fshe, C8fse | ||||
| 52 | 938051 | 1.04 | 1.23 | |
| Kabel G23ss (cord Armor D8.8) For Gbr (230v) | ||||
| 53 | 500450Z | 31.63 | 37.63 | |
| Kabel G13va (cord Armor D8.8) For Gbr (110v) | ||||
| 53 | 500461Z | 17.88 | 21.27 | |
| Schnur | ||||
| 53 | 500240Z | 13.18 | 15.68 | |
| Kabel 10.7 (714500=2X1 5M VERWENDEN) | ||||
| 53 | 500247Z | 6.18 | 7.35 | |
| Kohlekappe G12sa/g13sb u.a. Cl10sa, C8fshe, C8fse | ||||
| 55 | 931266 | 1.04 | 1.23 | |
| Nicht mehr lieferbar, kein Ersatz | ||||
| 56 | 999021 | |||
| Kohlekasten Zsb | ||||
| 57 | 957571 | 2.40 | 2.86 | |
| Gehäuse | ||||
| 58 | 323771 | 52.53 | 62.50 | |
| Inbusstiftschraube M5x8, C8fshe, C8fse, H41mb,g23 | ||||
| 59 | 938477 | 1.05 | 1.25 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502 | 980901 | |||
| Handgriffhalter Wr22sa | ||||
| 503 | 323775 | 8.25 | 9.82 | |
| Griffring | ||||
| 504 | 323776 | 5.85 | 6.96 | |
| Spezialschraube M8 Dh20v/dh25pb | ||||
| 505 | 980903 | 1.35 | 1.61 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 323777 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 986062 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 873537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 873187 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 873536 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 873624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 873626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 873627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 873628 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 873629 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 873630 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 985195 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 985196 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 873633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 955138 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 955139 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 955140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 955141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 955142 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 955143 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 955144 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 955146 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 955149 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 955150 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 955151 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 955147 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 985197 | |||
| Fett für Schlagschrauber (100g) | ||||
| 627 | 971042 | 17.60 | 20.94 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 323774 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 980901 | |||
| Spezialschraube M8 Dh20v/dh25pb | ||||
| 630 | 980903 | 1.35 | 1.61 | |
| Handgriffhalter Wr22sa | ||||
| 631 | 323775 | 8.25 | 9.82 | |
| Griffring | ||||
| 632 | 323776 | 5.85 | 6.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 955153 | |||
