Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR18DBDL'. Von hier aus können Sie alle gewünschten Teile direkt bestellen.Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert 5 bis 10 Arbeitstage. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

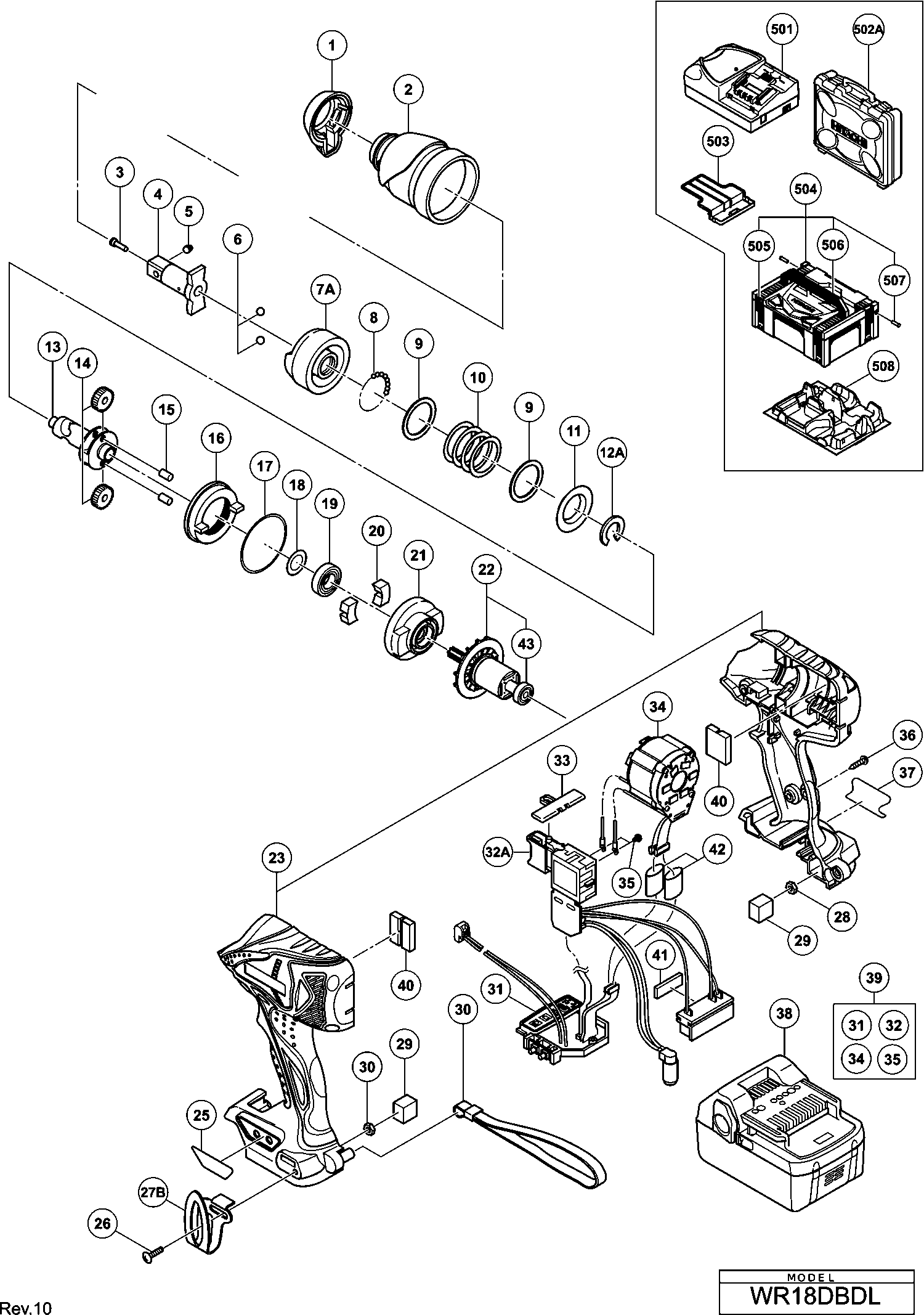

Zeichnungen der Hikoki WR18DBDL
Teileliste der Hikoki WR18DBDL
| Pos. | Beschreibung | Preis ohne MwSt | Preis inkl. MwSt | |
| Die angegebenen Preise enthalten die Mehrwertsteuer | ||||
| Vorderkappe H45ma/h60ma/mb H45mr | ||||
| 1 | 332198 | 3.38 | 4.02 | |
| Hammerschalen | ||||
| 2 | 332200 | 19.05 | 22.67 | |
| Stiftsicherung Wr14dmr, Wr18dbdl, Wr14dbdl | ||||
| 3 | 324257 | 1.05 | 1.25 | |
| Amboss | ||||
| 4 | 332196 | 17.13 | 20.38 | |
| Tauchkolben (b) Wr14dmr, Wr18dbdl, Wr14dbdl | ||||
| 5 | 324256 | 1.05 | 1.25 | |
| Stahlkugel D5.556 (10st) Wh18dbdl, Wh14dbdl,wr18d | ||||
| 6 | 959154 | 1.35 | 1.61 | |
| Anschläger H60ma/mb | ||||
| 7A | 333749 | 20.90 | 24.87 | |
| Stahlkugel D3.175 (10st) (alte Art.nr.939270) Wh1 | ||||
| 8 | 959148 | 1.05 | 1.25 | |
| UNTERLEGSCHEIBE | ||||
| 9 | 315978 | 1.65 | 1.96 | |
| Hammerfeder (f) Wh14dmr, Wh18dbdl, wh14dbdl, Wr18d | ||||
| 10 | 324224 | 3.30 | 3.93 | |
| Unterlegscheibe | ||||
| 11 | 316172 | 1.65 | 1.96 | |
| Stopper (b) Wh14dmr | ||||
| 12A | 324222 | 1.05 | 1.25 | |
| Gelenkwelle (a) | ||||
| 13 | 332186 | 33.55 | 39.92 | |
| Leerlaufzahnrad Wh14dl, Wh18dbdl, Wh14dbdl, Wr18d | ||||
| 14 | 326295 | 21.31 | 25.36 | |
| Nadelrolle Wr12dm/wh12dm/wh18dbdl/ Wh14dbdl/ Wr18 | ||||
| 15 | 319914 | 1.65 | 1.96 | |
| Ringzahnrad (e) Wr14dsl/wh18dbdl/wh14dbdl Wr18dbd | ||||
| 16 | 326787 | 13.89 | 16.53 | |
| O-ring (s-42) Cm6/h45ma/wh18dbdl/ Wh14dbdl/ Wr18d | ||||
| 17 | 983852 | 1.95 | 2.32 | |
| Ring | ||||
| 18 | 319911 | 1.65 | 1.96 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 19 | 6901VV | |||
| Damper | ||||
| 20 | 324230 | 1.05 | 1.25 | |
| Abdeckhaube | ||||
| 21 | 332185 | 3.45 | 4.11 | |
| Kolbenantriebsrad Wh18dbdl,wh14dbdl, Wr18dbdl, Wr | ||||
| 22 | 332188 | 51.29 | 61.03 | |
| Gehäuse (a)+(b) Set | ||||
| 23 | 332189 | 22.28 | 26.51 | |
| Panelsblatt (a) | ||||
| 25 | 332207 | 1.05 | 1.25 | |
| Schraube M4 schwarz Dv14dsl Wh18dbdl,wh14dbdl, Wr | ||||
| 26 | 327001 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 27A | 335724 | |||
| Haken | ||||
| 27B | 332824 | 4.58 | 5.44 | |
| Mutter M4 (schwarz) Wh18dbdl,wh14dbdl, Wr18dbdl, | ||||
| 28 | 327002 | 1.80 | 2.14 | |
| Dichtung | ||||
| 29 | 330854 | 1.80 | 2.14 | |
| Trageriemen (schwarz) | ||||
| 30 | 306952 | 4.05 | 4.82 | |
| Regler | ||||
| 31 | 333360 | 55.14 | 65.61 | |
| DC-Geschwindigkeitskontrollschalter | ||||
| 32A | 334903 | 30.53 | 36.32 | |
| Druckknopf (b) Wh14dmr, Wh18dbdl,wh14dbdl, Wr18db | ||||
| 33 | 324225 | 1.05 | 1.25 | |
| Feld | ||||
| 34 | 332203 | 54.93 | 65.36 | |
| Kopfschraube M3x5 M.federring Wh18dbdl, Wh14dbdl, | ||||
| 35 | 994532 | 1.04 | 1.23 | |
| Schneidschraube D4x20 Mit Flansch (schwarz), C8fs | ||||
| 36 | 301653 | 1.04 | 1.23 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 38 | 330068 | |||
| BEDRADING+SCHAKELAAR | ||||
| 39 | 333361 | 112.36 | 133.71 | |
| Dämpfer (a) | ||||
| 40 | 333750 | 5.70 | 6.78 | |
| Dämpfer C18dmr | ||||
| 41 | 331101 | 1.80 | 2.14 | |
| Schrumpfschlauch | ||||
| 42 | 336090 | 1.04 | 1.23 | |
| Kugellager 625dd | ||||
| 43 | 333826 | 5.10 | 6.07 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 502A | 337852 | |||
| Abdeckkappe für Batterie | ||||
| 503 | 329897 | 1.80 | 2.14 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 504 | 336471 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 505 | 336472 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 506 | 336473 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 507 | 336474 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 508 | 336475 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 601 | 873537 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 602 | 873187 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 603 | 991481 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 604 | 992610 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 605 | 955153 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 606 | 991476 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 607 | 944291 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 608 | 873632 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 609 | 873539 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 610 | 873540 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 611 | 873536 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 612 | 873624 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 613 | 873626 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 614 | 873627 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 615 | 986058 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 616 | 873633 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 617 | 955138 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 618 | 955139 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 619 | 955140 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 620 | 955141 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 621 | 955149 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 622 | 955142 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 623 | 955150 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 624 | 955143 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 625 | 955151 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 626 | 991480 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 627 | 955144 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 628 | 993658 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 629 | 993659 | |||
| SOCKET ASS'Y FOR DUCT 13MMX95L | ||||
| 630 | 992613 | 75.96 | 90.39 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 631 | 992614 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 632 | 992615 | |||
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 633 | 992616 | |||
| Fett (attolub Ms Nr. 2) 500g | ||||
| 634 | 309922 | 73.01 | 86.88 | |
| Keine Informationen verfügbar, nicht bestellbar | ||||
| 635 | 306927 | |||
