Hier finden Sie alle verfügbaren Teile und Zeichnungen der 'Hikoki WR36DBWRZ'. Von hier aus können Sie alle gewünschten Teile direkt bestellen. Viele Teile müssen je nach Marke beim Hersteller bestellt werden, dies dauert ein bis vier Wochen. Alle Informationen, die wir haben, befinden sich auf unserer Website. Wir können Sie nicht beraten, was Sie benötigen. Dazu müssen Sie die Maschine zur Reparatur zurücksenden. Bitte beachten Sie bei der Bestellung Folgendes:

Zeichnungen der Hikoki WR36DBWRZ

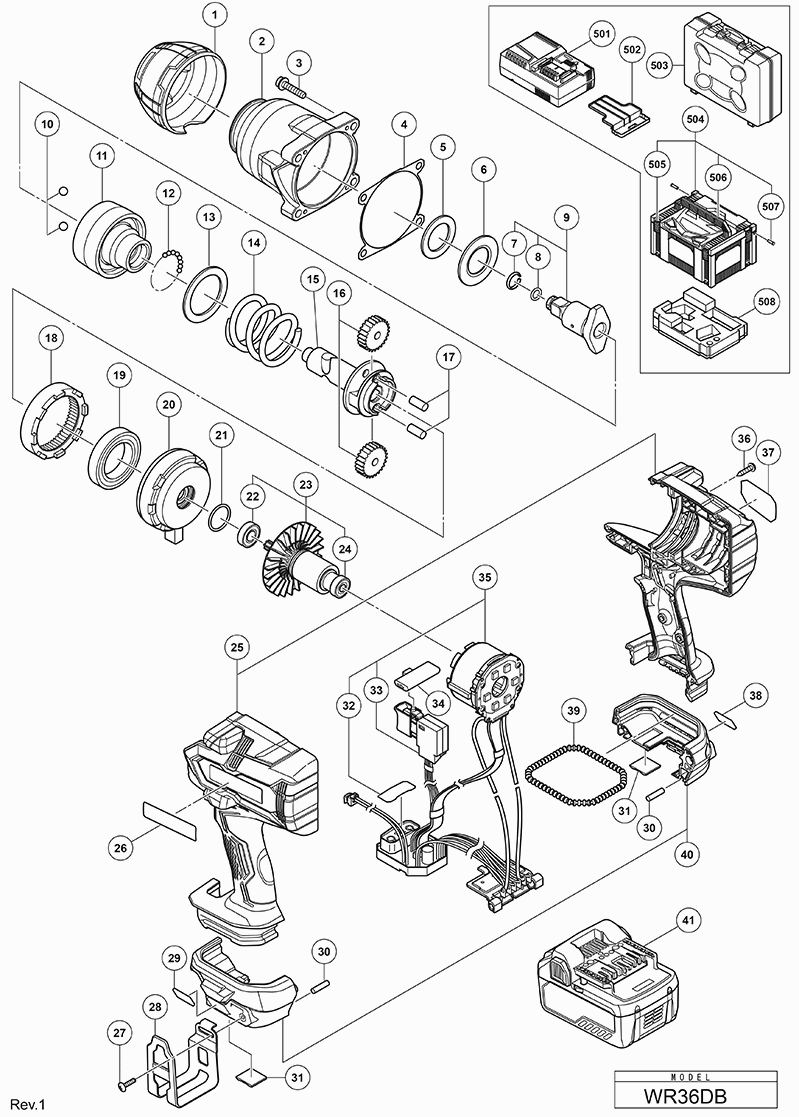

Teilezeichnung 1
Zum Vergrößern anklicken

Teileliste der Hikoki WR36DBWRZ

Pos. Beschreibung Preis ohne MwSt Preis inkl. MwSt
Die angegebenen Preise enthalten die Mehrwertsteuer

Vorderkappe
1 373036 4.20 5.00

Hammerschale
2 373037 27.50 32.72

SECHSKANTSOCKEL HD. SCHRAUBE M6X30 (MIT FLANSCH)
3 373377 1.05 1.25

Verpackung
4 373302 1.05 1.25

Schubdämpfer
5 373045 1.80 2.14

Unterlegscheibe (f)
6 373044 2.10 2.50

Reibring (b)
7 370951 8.10 9.64

O-ring (p-8)
8 315382 1.80 2.14

AMBOS (B)
9 373051 84.84 100.96

Stahlkugel D7,14 (10st)
10 959151 1.35 1.61

HAMMER
11 373043 18.15 21.60

Stahlkugeln D3.97 (10st), Nr90aa
12 959155 1.04 1.23

UNTERLEGSCHEIBE (J)
13 373038 2.10 2.50

Hammernfeder (k)
14 373042 17.46 20.78

SPINDEL
15 373048 14.58 17.34

Leerlaufzahnradsatz (2 Stck.)
16 373300 14.58 17.34

NADELROLLE
17 373049 1.04 1.23

NEUES RINGRAD
18 373047 5.10 6.07

Kugellager 61907 (gb)
19 334310 14.25 16.96

NEUES INNENABDECKUNG
20 373046 7.65 9.10

O-Ring (i.d. 21.5)
21 887302 1.80 2.14

Kugellager
22 371033 3.15 3.75

Rotorbaugruppe Inkl.23
23 361077 42.90 51.05

Kugellager 607vvc
24 607VVC 5.70 6.78

Gehäusesatz (a+b)
25 373031 22.83 27.16

TRUSS HD. SCHRAUBE M4 (SCHWARZ)
27 373378 1.04 1.23

Haken (1)
28 373035 6.60 7.85

HECKSTOßSTANGE
30 373041 1.04 1.23

SEITENSTOßSTANGE
31 373040 1.04 1.23

SCHALTER (ALT 339217)
33 376527 15.43 18.36

Drucktaste
34 373301 1.04 1.23

Verdrahtung Ass'y Inkl.34
35 373050 170.50 202.90

Gewindeschraube (mit Flansch) D4x20
36 339250 1.04 1.23

GUMMIVERBINDUNG
39 373039 2.10 2.50

Gehäusesatz (c+d)
40 373032 8.55 10.17

Keine Informationen verfügbar, nicht bestellbar
41 371750

Abdeckkappe für Batterie
502 329897 1.80 2.14

Keine Informationen verfügbar, nicht bestellbar
503 373222

Keine Informationen verfügbar, nicht bestellbar
504 337108

Keine Informationen verfügbar, nicht bestellbar
505 336472

Keine Informationen verfügbar, nicht bestellbar
506 336473

Keine Informationen verfügbar, nicht bestellbar
507 336474

Keine Informationen verfügbar, nicht bestellbar
508 373223

Keine Informationen verfügbar, nicht bestellbar
601 306927

Fett (attolub Ms Nr. 2) 500g
602 309922 73.01 86.88

Keine Informationen verfügbar, nicht bestellbar
603 325149

Keine Informationen verfügbar, nicht bestellbar
604 372121M
